Valvole di scarico rinforzate BMW B58B30 S58B30

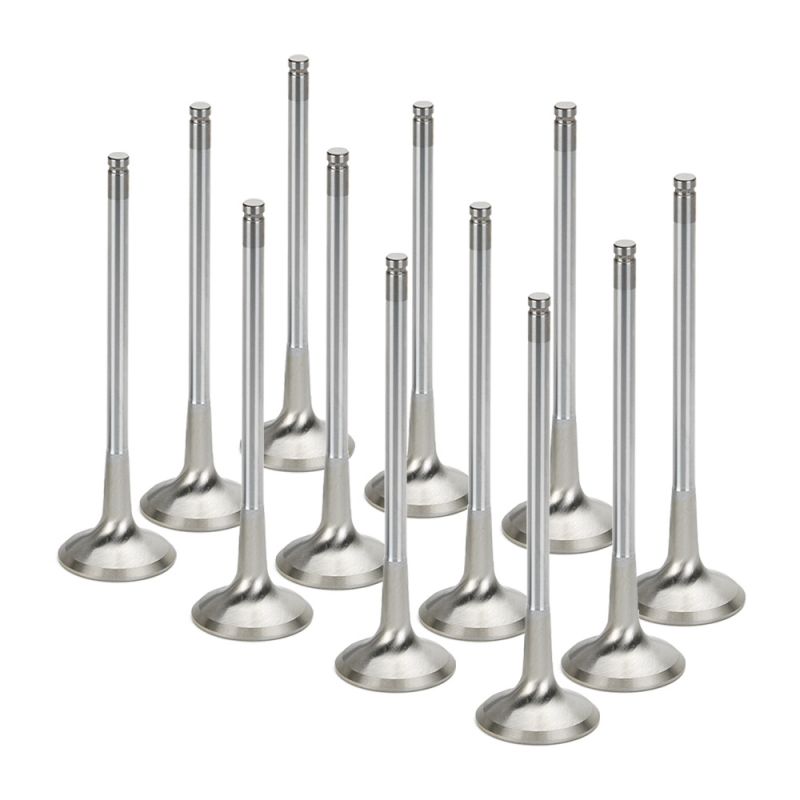

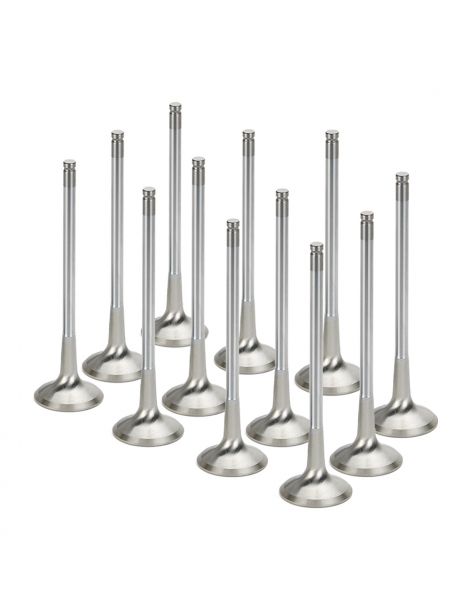

Kit di 12 valvole di scarico rinforzate per BMW B58B30 e S58B30.
- Marche: SUPERTECH, FERREA
- Motori: B58B30, S58B30
- Dimensioni: fungo 28,5 mm, 29,0 mm o 29,5 mm, stelo 6 mm
- Materiale: Inconel, Inconel al sodio o Super Alloy, a 1 o 3 canalini
Motori BMW interessati
Lanciato nel 2015, il B58B30 è il sei cilindri in linea modulare di BMW: 2.998 cm³ (alesaggio 82 mm, corsa 94,6 mm), un turbo e iniezione diretta. Equipaggia M140i, M240i, 340i, M340i, 440i, 540i e la Z4 M40i. L'S58B30, versione M biturbo da 2.993 cm³ (84 x 90 mm) arrivata nel 2019, spinge le M2 G87, M3 G80 e G81, M4 G82 e G83, X3 M e X4 M.
Il B58 monta 12 valvole di scarico 11 34 8 621 264: fungo da 28,5 mm, stelo da 6 mm, lunghezza 99,8 mm, trattenute dai semiconi 11 34 1 461 405, con il kit di paraolio valvole 11 34 0 035 853. Su questi motori sovralimentati, ogni aumento della pressione del turbo si traduce direttamente in un fungo della valvola di scarico più caldo.
Valvole di scarico rinforzate SUPERTECH e FERREA
La valvola di scarico, sul B58 come sul S58, si apre nella corrente di gas combusti che alimenta la turbina o le turbine. Il metallo del fungo vi sale oltre i 1.000 °C, mentre su un motore aspirato si ferma a 760-870 °C. Per raffreddarsi conta solo sulla sede valvola, che smaltisce circa il 75 % del calore, e sulla guida, alla quale spetta il 20 %. Preso come base di confronto, l'acciaio di qualità EV8 regge 550 MPa a 600 °C e soltanto 300 MPa a 800 °C: ogni aumento della pressione del turbo fa salire la temperatura del fungo, che si affatica, si deforma e smette di chiudere correttamente.
Tutte le SUPERTECH di questo kit sono in Inconel, superlega di nichel ancora a 860 MPa verso 730 °C e a 554 MPa verso 815 °C, quasi l'85 % di resistenza in più rispetto all'EV8 intorno a 800 °C. La MCEVI-1400S-HS e la TEVI-1058-HS-1 aggiungono uno stelo cavo riempito di sodio, liquido già a 97,8 °C, che trasferisce il calore dal fungo allo stelo. Le FERREA F2430P, F2451P e F2472P appartengono alla serie Competition Plus in Super Alloy, che offre un 20 % di tenuta a caldo supplementare e una sede la cui durata cresce del 25 %.
Due riferimenti ingrandiscono il fungo: la FERREA F2451P a 29,0 mm (+0,5 mm) e la SUPERTECH TEVI-1058-HS-1 a 29,5 mm (+1 mm). I gas combusti lasciano prima il cilindro verso il turbo, entra più aria fresca e la potenza ne guadagna. Entrambe le versioni si montano su sedi di scarico lavorate alla loro nuova misura.
Caratteristiche tecniche delle valvole di scarico
| Codice | Marca | Misura | Ø fungo OEM 28,5 mm | Ø stelo OEM 6 mm | Lunghezza OEM 99,8 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| MCEVI-1400S-HS-12 | SUPERTECH | Standard | 28,5 mm | 6 mm | 100,1 mm | 1 | Inconel al sodio |
| TEVI-1058-12 | SUPERTECH | Standard | 28,5 mm | 6 mm | 100,1 mm | 1 | Inconel |
| TEVI-1058T-12 | SUPERTECH | Standard | 28,5 mm | 6 mm | 100,1 mm | 3 | Inconel |
| TEVI-1058-HS-1-12 | SUPERTECH | +1 mm | 29,5 mm | 6 mm | 100,1 mm | 1 | Inconel al sodio |
| F2430P*12 | FERREA | Standard | 28,5 mm | 6 mm | 99,8 mm | 3 | Super Alloy (base nichel) |
| F2451P*12 | FERREA | +0,5 mm | 29,0 mm | 6 mm | 99,8 mm | 3 | Super Alloy (base nichel) |
| F2472P*12 | FERREA | Standard | 28,5 mm | 6 mm | 99,8 mm | 1 | Super Alloy (base nichel) |
Lo stelo delle F2451P e F2472P è ridotto di 1 mm verso l'estremità per mantenere il bilanciere BMW originale; la F2472P, solo per l'S58, richiede i semiconi FERREA K10123.
Montaggio delle valvole
| Componente | Originale BMW | Rinforzati |
|---|---|---|
| Semiconi | 11 34 1 461 405 (3 canalini) | KPR-6S-7 (1 canalino, SUPERTECH) / K10123 (FERREA) |
| Paraolio valvole | Kit 11 34 0 035 853 | VSI-BM60-E-12 (scarico) |
| Guida valvola | GDE-BMB48-E6 (B58) / VG1125 (S58) |
Le SUPERTECH a 1 canalino si montano con i semiconi KPR-6S-7. La TEVI-1058T, la F2430P e la F2451P, a 3 canalini, mantengono semiconi a 3 canalini. La F2472P a 1 canalino richiede i semiconi FERREA K10123.
Con un fungo da 28,5 mm, le sedi di scarico mantengono la loro misura e vanno controllate durante la revisione della testata. Le versioni da 29,0 e 29,5 mm richiedono la rettifica delle sedi alla loro misura.
Le F2430P e F2451P sono adatte all'S58 e al B58 della Toyota Supra, la F2472P al solo S58; la MCEVI-1400S-HS è adatta ai B48 e B58, la gamma TEVI-1058 al B58B30.
Guida tecnica
Le marche proposte
| SUPERTECH è una casa californiana della Silicon Valley che da oltre 30 anni produce guide, molle, valvole da competizione e piattelli in titanio. Che si tratti di inox, titanio o Inconel, ogni sua valvola nasce per un motore dato e si affina con rinomati preparatori della pista, dei rally e del drag racing. | |
| FERREA Racing Components risale al 1978, quando Horacio Ferrea si associò a Daniel Urrutia. Dalle officine in Florida e in Argentina escono valvole in acciaio inox, titanio o superlega al nichel, che motoristi di ogni continente montano, dalla NASCAR al drag racing. |
Come scegliere
Sotto il piattello superiore, i semiconi si alloggiano nel canalino o nei canalini dello stelo e trattengono la valvola. Questo kit offre uno o tre canalini e tre diametri di fungo: prima si sceglie la misura, poi il tipo di canalini.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura originale, 28,5 mm Testata che conserva le sedi di scarico d'origine: nessuna lavorazione, solo un controllo in revisione. SUPERTECH in Inconel pieno o al sodio, FERREA in Super Alloy. |
Maggiorata, 29,0 o 29,5 mm FERREA F2451P (+0,5 mm) o SUPERTECH TEVI-1058-HS-1 (+1 mm, Inconel al sodio): il fungo più largo accelera l'uscita dei gas combusti verso il turbo e migliora il riempimento, a vantaggio della potenza. Sedi da lavorare alla misura scelta. |
| Canalini | A 3 canalini Montaggio BMW mantenuto: lo stelo resta libero di ruotare nei semiconi, da prendere preferibilmente nuovi. Basta a un motore vicino alla serie. Punto debole: un colpo in chiusura grava sul canalino inferiore, il più sottile. SUPERTECH TEVI-1058T, FERREA F2430P e F2451P. |
A 1 canalino Stretto dai semiconi, lo stelo scarica il canalino e la superficie d'appoggio più ampia diminuisce l'attrito: la valvola regge meglio molle rigide, alzate elevate e alti regimi. SUPERTECH con KPR-6S-7, FERREA F2472P con K10123, solo per il S58. |
Quando le valvole rinforzate diventano necessarie
- Rimappatura e pressione del turbo alzata (versioni in Inconel consigliate)
- Turbo maggiorato o turbo ibridi montati sul S58
- Alberi a camme più aggressivi o molle più rigide
- Giornate in pista, drift o gare
- Valvole originali bruciate o fuori tolleranza alla revisione della testata
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| M140i (F20 / F21) | B58B30 | 340 CV | 2015- |
| M240i (F22 / F87) | B58B30 | 340 CV | 2015-2021 |
| M240i (G42) | B58B30B | 374 CV | 2021- |
| 340i (F30) | B58B30 | 326-360 CV | 2015-2018 |
| M340i (G20) | B58B30 | 374-387 CV | 2019- |
| 440i (F32 / F82) | B58B30 | 326-360 CV | 2016- |
| 540i (G30) | B58B30 | 340-360 CV | 2016-2020 |
| Z4 M40i (G29) | B58B30C | 340 CV | 2018- |
| M2 / M2 CS (G87) | S58B30 | 460-530 CV | 2022- |
| M3 / M3 Competition / M3 CS (G80) | S58B30 | 480-551 CV | 2020- |
| M3 Competition / M3 CS (G81) | S58B30 | 510-551 CV | 2022- |
| M4 / M4 Competition / M4 CS / M4 CSL (G82) | S58B30 | 480-551 CV | 2020- |
| M4 Competition (G83) | S58B30 | 510-530 CV | 2021- |
| X3 M / X3 M Competition (F97) | S58B30 | 480-510 CV | 2019- |
| X4 M / X4 M Competition (F98) | S58B30 | 480-510 CV | 2019- |
Codice OEM (valvola di scarico): B58B30: 11 34 8 621 264; S58B30: 11 34 8 603 910
Pensa anche alle valvole di aspirazione
Per una testata di B58 o di S58 rifatta da zero, prevedete anche nuove valvole di aspirazione e paraolio valvole allo scarico. Ecco i pezzi adatti a questi motori:
| Valvole di aspirazione BMW B58B30 → |
| Paraolio valvole di scarico BMW B58 → |
-
