Bielas forjadas Volkswagen - 1.4L 16V - AFH / AFK / AHW para pistones forjados

El motor Volkswagen 1.4 16V (AFH AFK AHW)

El 1.4 16V de Volkswagen, códigos AFH, AFK y AHW, es un cuatro cilindros atmosférico de 1.390 cm³ con culata de dieciséis válvulas. Sus cotas casi cuadradas (diámetro 76,5 mm, carrera 75,6 mm) y su buen llenado le dan un carácter dispuesto arriba; entre 1996 y 2002 movió las pequeñas cilindradas del grupo VAG, Polo III, Lupo, SEAT Ibiza y Córdoba, con 100 o 101 CV según la versión.

Este bloque compacto es una base de preparación clásica: admisión, línea de escape, árboles de levas más generosos, culata retrabajada, hasta la conversión a turbo o compresor. El motor sigue de buen grado, pero su tren alternativo no se concibió para eso: las bielas de serie son de metal sinterizado, un proceso económico y perfectamente adecuado a la serie, cuya resistencia cae en cuanto la presión en cámara y el régimen salen del marco previsto.

La biela pasa entonces a ser el punto de rotura más probable, antes que el cigüeñal y antes que el bloque. Un juego forjado en acero 4340, mecanizado y emparejado, devuelve el margen a su sitio: permite más régimen, aguanta la carga de una sobrealimentación añadida y soporta el sobrepeso de pistones forjados sin envejecer los cojinetes antes de tiempo.

Las bielas forjadas

Una biela forjada nace de un tocho de acero comprimido bajo prensa: la fibra del metal sigue el contorno de la pieza y le da una resistencia que ninguna biela fundida o sinterizada alcanza. El cuerpo se mecaniza después en todas sus caras, se pesa y se equilibra unidad por unidad, de modo que las cargas de inercia y de combustión se reparten por igual en los cuatro cilindros.

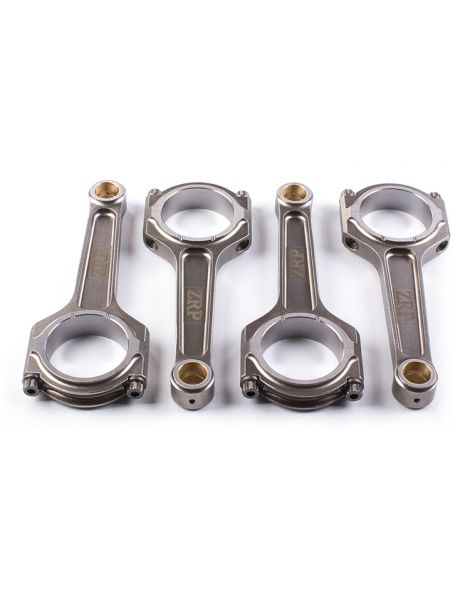

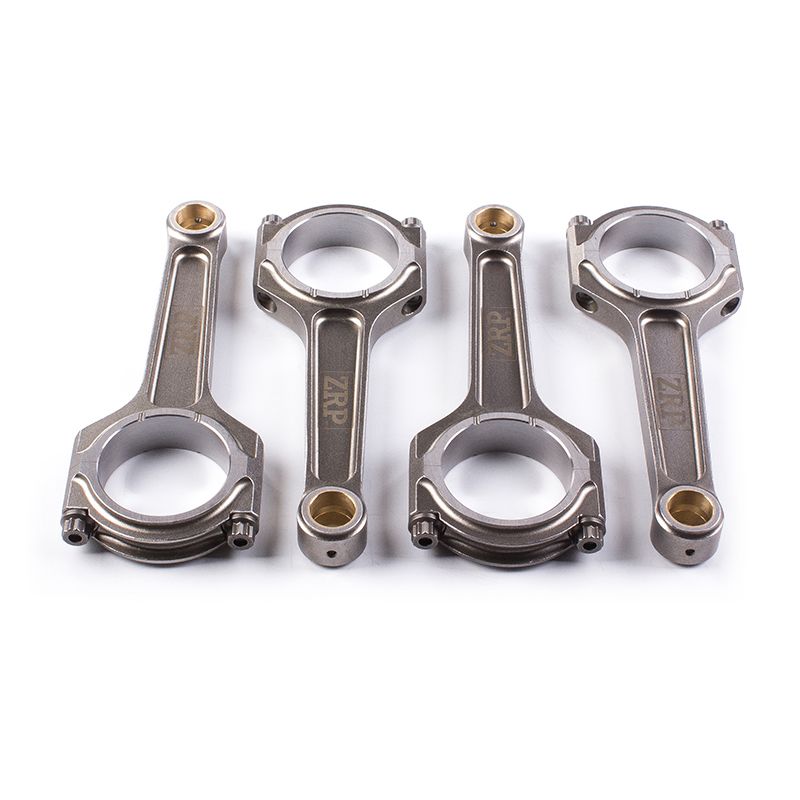

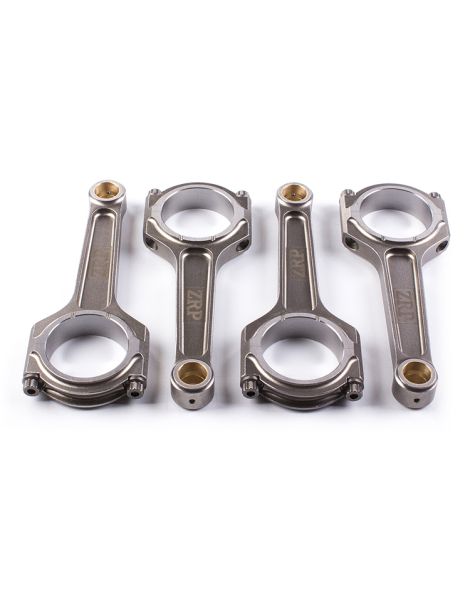

El juego propuesto para este 1.4 16V conserva las cotas de origen, entreejes 144 mm y bulón de 17 mm: se monta sin retocar cigüeñal ni pistones y eleva claramente la carga admisible. El perfil I-Lite elegido por ZRP apuesta por la ligereza, coherente con un motor pequeño al que le gustan los altos regímenes.

Estas bielas cubren los usos deportivos del 1.4 16V: rally, circuito y rodadas, drift, drag, subida en cuesta y time attack. Aseguran las preparaciones Stage 2, Stage 3 y Stage 4+, es decir en cuanto pistones forjados, árboles de levas agresivos, un corte más alto o una sobrealimentación añadida llevan la presión en cámara más allá de lo que la biela de serie puede soportar.

Características técnicas de las bielas forjadas AFH AFK AHW

ZRP: Diseño aligerado.

Par de apriete y alargamiento

Los fabricantes prefieren medir el alargamiento de los tornillos (stretch gauge) antes que el par solo: las instrucciones suministradas con el kit siempre prevalecen. Los valores anteriores se entienden con los tornillos untados de lubricante ARP.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

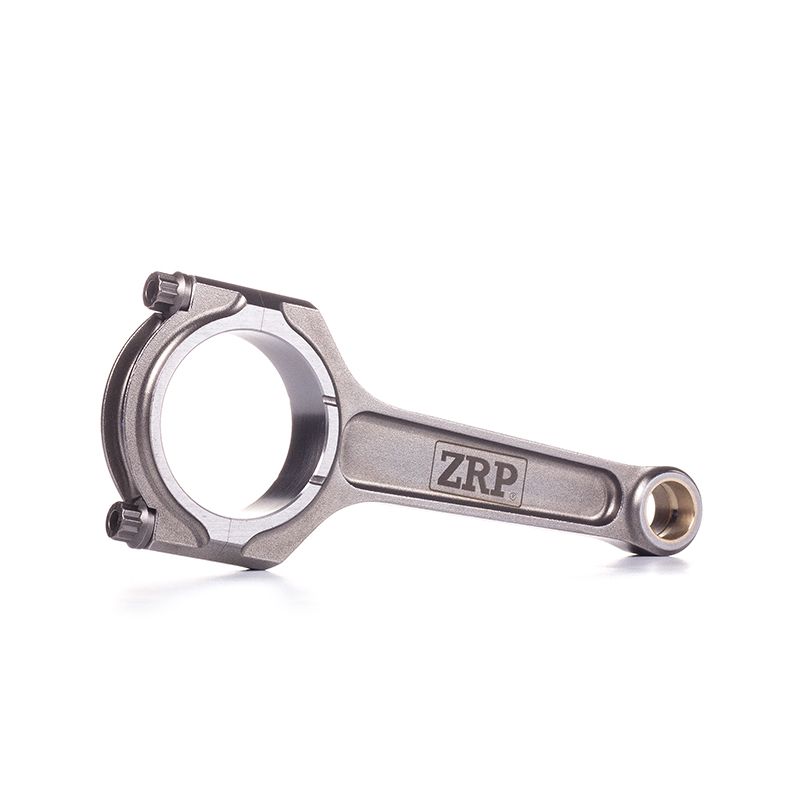

Perfil I-Lite. Versión aligerada del perfil I, esta biela conserva su sección en «I» reduciendo su masa, lo que aligera el tren alternativo. ZRP la reserva a los motores atmosféricos de altas vueltas como este 1.4 16V, donde unas piezas en movimiento aligeradas ayudan al motor a subir de vueltas y a mantenerse fiable en la zona alta del cuentavueltas.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es una de las piezas más solicitadas del conjunto móvil: es el que mantiene el sombrerete apretado sobre la muñequilla en cada ciclo. El kit se entrega con tornillería ARP, garantía de fiabilidad.

ARP 2000 (resistencia a la tracción de unos 220.000 psi, cerca de 1.517 MPa) es el estándar de alto rendimiento. En diámetro 5/16", es apto hasta 150 CV por cilindro y 8.500 rpm: un margen muy holgado en este 1.4 16V. Es el grado más extendido en circuito, trackday, drift, rally, drag y subida de montaña, sin restricciones de almacenamiento particulares.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP es una marca griega de bielas forjadas de alto rendimiento, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. El kit que se ofrece aquí se presenta en perfil en I (versión I-Lite aligerada) con tornillería ARP 2000. Diseñadas y controladas en Grecia, estas bielas están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Volkswagen 1.4 16V (AFH AFK AHW)

Estas bielas forjadas son compatibles con los vehículos del grupo VAG equipados con el 1.4 16V (códigos AFH, AFK, AHW). Estos son los principales modelos afectados:

Referencia OEM:

¿Por qué es la solución más económica?

Cuando el tren alternativo cede a mitad de una preparación, la factura nunca se limita a la biela: bloque rayado o perforado, cigüeñal a rectificar, a veces culata y turbo a cambiar, y el coche parado. Un juego de bielas forjadas cuesta una fracción de esa reparación.

La cuenta es aún más favorable si las bielas se montan mientras el motor ya está abierto: la mano de obra se comparte con el resto de la preparación. En un 1.4 16V destinado al circuito o a la competición, es el gasto que protege a todos los demás y permite rodar sin vigilar el cuentavueltas.
