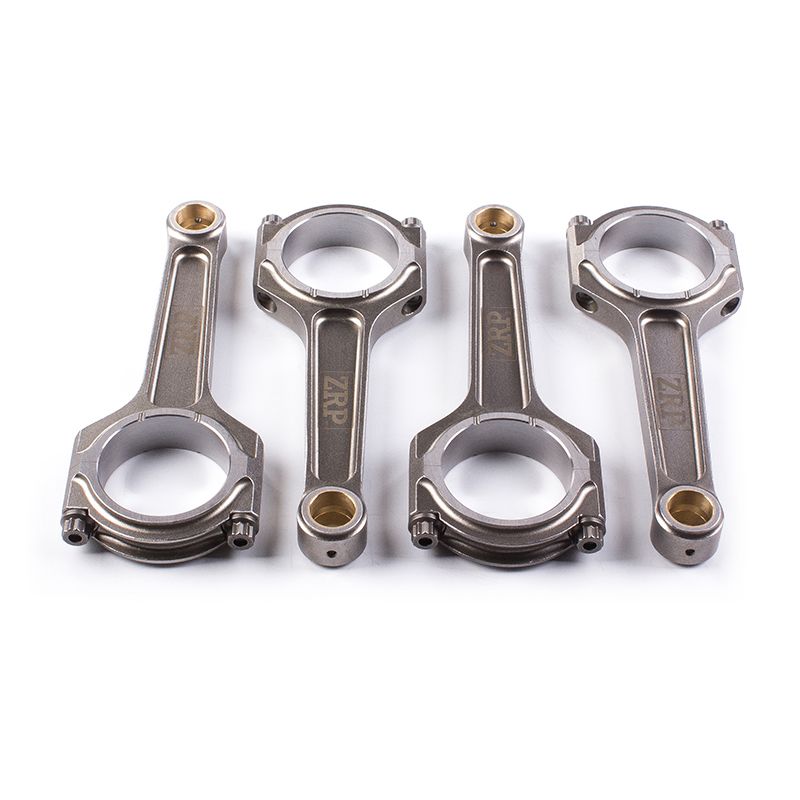

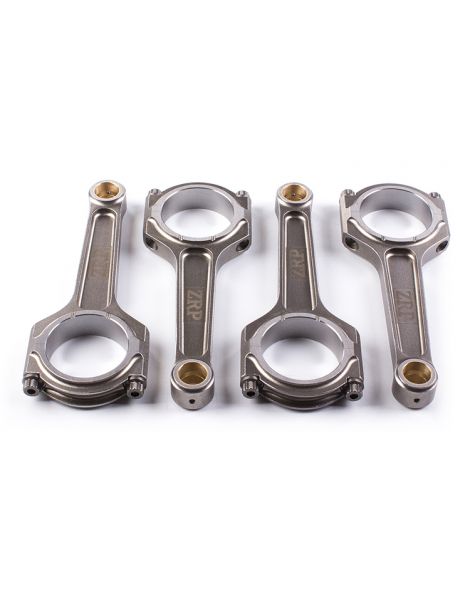

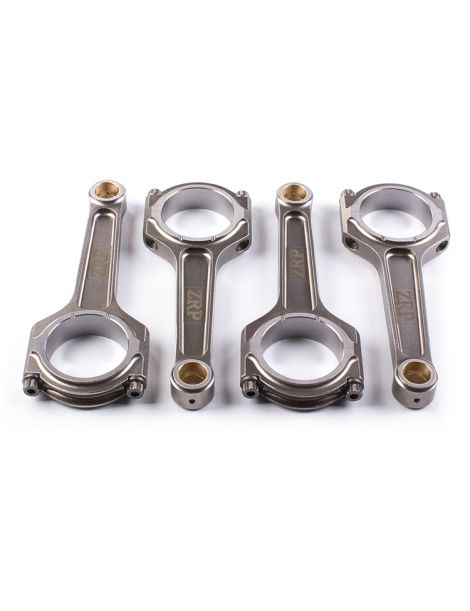

Kit de 4 bielles forgées en acier 4340 pour Volkswagen 1.4L 16V AFH AFK AHW.
Le 1.4 16V de Volkswagen (codes AFH, AFK et AHW) est un quatre cylindres atmosphérique de 1 390 cm³, coiffé d’une culasse à seize soupapes. Avec un alésage de 76,5 mm et une course de 75,6 mm, ce bloc compact a équipé, entre 1996 et 2002, les petites cylindrées du groupe VAG : Polo III, Lupo, SEAT Ibiza et Cordoba, où il développait de 100 à 101 ch.
Apprécié pour sa vivacité et son rendement, ce 1.4 16V se prête bien à la préparation : admission, échappement, arbres à cames ou conversion turbo. Dès que la pression cylindre et le régime augmentent, l’attelage mobile d’origine, en métal fritté, devient le maillon faible. Le remplacer par des bielles forgées en acier 4340 sécurise le bas moteur et autorise des gains de puissance durables.
Une bielle forgée naît d’un lopin d’acier comprimé sous presse : le fibrage du métal épouse la forme de la pièce et lui donne une résistance bien supérieure à une bielle coulée ou frittée. Usinée puis équilibrée à l’unité, elle encaisse sans faiblir les efforts d’inertie et de combustion d’un moteur préparé.
Sur ce 1.4 16V, opter pour des bielles forgées, c’est se donner une vraie marge de sécurité : le kit proposé ici reprend les cotes d’origine (entraxe 144 mm, axe 17 mm) tout en gagnant nettement en tenue mécanique. C’est l’assurance d’un bas moteur prêt pour une préparation poussée, en usage circuit comme en compétition.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 17 mm | Largeur pied | Diamètre tête OEM 50,6 mm | Largeur tête | Entraxe OEM 144 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| R-VW-003-I | ZRP | I-Lite | ARP 2000-5/16"-38mm | 17 mm | 50,6 mm | 20 mm | 144 mm | 425 g |
| Bielle | Visserie | Couple de serrage | Allongement préconisé |
|---|---|---|---|
| ZRP (R-VW-003-I) | ARP 2000 | 40,7 N·m | 0,140 – 0,152 mm |
Les fabricants privilégient la mesure de l’allongement des vis (stretch gauge) plutôt que le seul couple : la notice fournie avec le kit fait toujours foi. Les valeurs ci-dessus s’entendent vis enduites de lubrifiant ARP.
| L’acier 4340 est un acier allié au nickel, au chrome et au molybdène, employé aussi bien en aéronautique qu’en sport automobile. Forgé puis traité thermiquement (trempe et revenu), il combine une limite élastique élevée, une excellente tenue en fatigue et une bonne ductilité. Comparé à une bielle d’origine en métal fritté, optimisée pour le coût de série, une bielle forgée 4340 gagne environ 19 % de limite élastique, 8 % de résistance à la traction et de 19 à 37 % de résistance en fatigue : sa durée de vie sous charges répétées est plusieurs fois supérieure. Voilà pourquoi le 4340 forgé s’impose dès que la suralimentation ou le régime grimpent. |

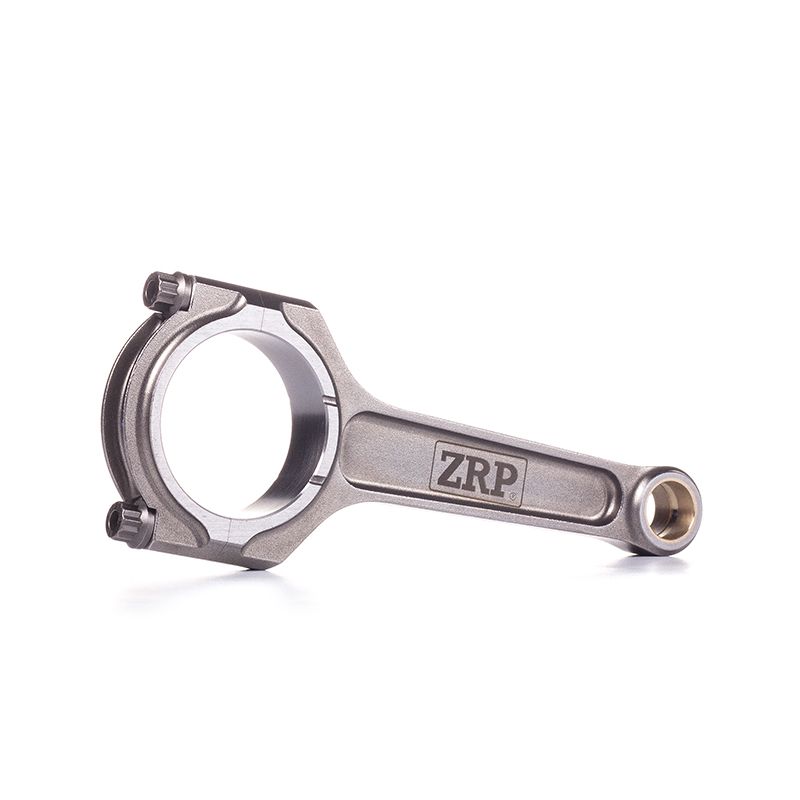

 | Profil I. Sa section centrale affinée allège la bielle : moins d’inertie, des montées en régime plus franches et un bas moteur réactif. C’est le profil de référence sur les petits quatre cylindres comme ce 1.4 16V. La version I-Lite de ZRP pousse la logique d’allègement plus loin, pour libérer le régime sans sacrifier la robustesse. |
La vis de bielle compte parmi les pièces les plus sollicitées de l’attelage mobile : c’est elle qui maintient le chapeau serré sur le maneton à chaque cycle. Le kit est livré avec de la visserie ARP, gage de fiabilité.
 | ARP 2000 (résistance à la traction d’environ 220 000 psi, soit près de 1 517 MPa) est le standard haute performance. En diamètre 5/16", il convient jusqu’à 150 ch par cylindre et 8 500 tr/min : une marge très confortable sur ce 1.4 16V. C’est le grade le plus répandu en circuit, trackday, drift, rallye, drag et course de côte, sans contrainte de stockage particulière. |
| En complément du serrage au couple, la mesure de l’allongement de la vis au montage est la vérification la plus fiable d’une précharge juste et reproductible. Vis montée, on place une jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son étirement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple et allongement ci-dessus). En s’affranchissant des écarts de frottement propres au seul serrage au couple, cette méthode garantit une précharge homogène et sécurise le bas moteur, y compris sur un petit 1.4 16V poussé en haut régime. |
Acheter la jauge d'allongement ARP →
 | ZRP est une marque grecque de bielles forgées haute performance, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Le kit proposé ici se décline en profil I (version I-Lite allégée) avec visserie ARP 2000. Conçues et contrôlées en Grèce, ces bielles sont éprouvées en rallye, sur circuit et en drift. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées sont compatibles avec les véhicules du groupe VAG équipés du 1.4 16V (codes AFH, AFK, AHW). Voici les principaux modèles concernés :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| SEAT | Cordoba (6K1, 6K2) | AFH / AQQ / AUB | 101 ch | 1996–2002 |
| SEAT | Ibiza (6K) | AFH / AQQ / AUB | 101 ch | 1997–2002 |
| Volkswagen | Polo III (6N) | AFH | 100 ch | 1996–1999 |
Référence OEM :
Quand le bas moteur d’origine cède sous la pression d’une préparation, la facture grimpe vite : bloc, vilebrequin, parfois culasse. Investir dès le départ dans des bielles forgées revient bien moins cher qu’une reconstruction complète après casse.
Pour le prix d’un jeu de bielles forgées, vous fiabilisez durablement votre 1.4 16V et roulez l’esprit tranquille, en préparation comme en compétition. Sur la durée, c’est la solution la plus économique.
