Bielle forgiate Volkswagen - 1.4L 16V - AFH / AFK / AHW per pistoni forgiati

Il motore Volkswagen 1.4 16V (AFH AFK AHW)

Il 1.4 16V di Volkswagen, codici AFH, AFK e AHW, è un quattro cilindri aspirato da 1.390 cm³ con testata a sedici valvole. Le quote quasi quadre (alesaggio 76,5 mm, corsa 75,6 mm) e la buona respirazione gli danno un carattere pronto agli alti regimi; tra il 1996 e il 2002 ha animato le piccole cilindrate del gruppo VAG, Polo III, Lupo, SEAT Ibiza e Cordoba, con 100 o 101 CV secondo la versione.

Questo blocco compatto è una base di preparazione classica: aspirazione, scarico, alberi a camme più generosi, testata rilavorata, fino alla conversione turbo o a compressore. Il motore segue volentieri, ma il suo gruppo alternativo non è nato per questo: le bielle originali sono in metallo sinterizzato, un procedimento economico e adatto alla serie, la cui tenuta crolla appena pressione in camera e regime escono dal quadro previsto.

La biella diventa allora il punto di rottura più probabile, prima dell’albero motore e prima del blocco. Una serie stampata in acciaio 4340, lavorata e appaiata, rimette il margine dove serve: consente più regime, sostiene il carico di una sovralimentazione aggiunta e regge il maggior peso dei pistoni forgiati senza invecchiare precocemente le bronzine.

Le bielle forgiate

Una biella stampata nasce da un lingotto d’acciaio compresso sotto pressa: la fibratura del metallo segue il contorno del pezzo e gli dà una resistenza che nessuna biella fusa o sinterizzata raggiunge. Il corpo viene poi lavorato su tutte le facce, pesato ed equilibrato singolarmente, così che i carichi d’inerzia e di combustione si distribuiscano in modo uniforme sui quattro cilindri.

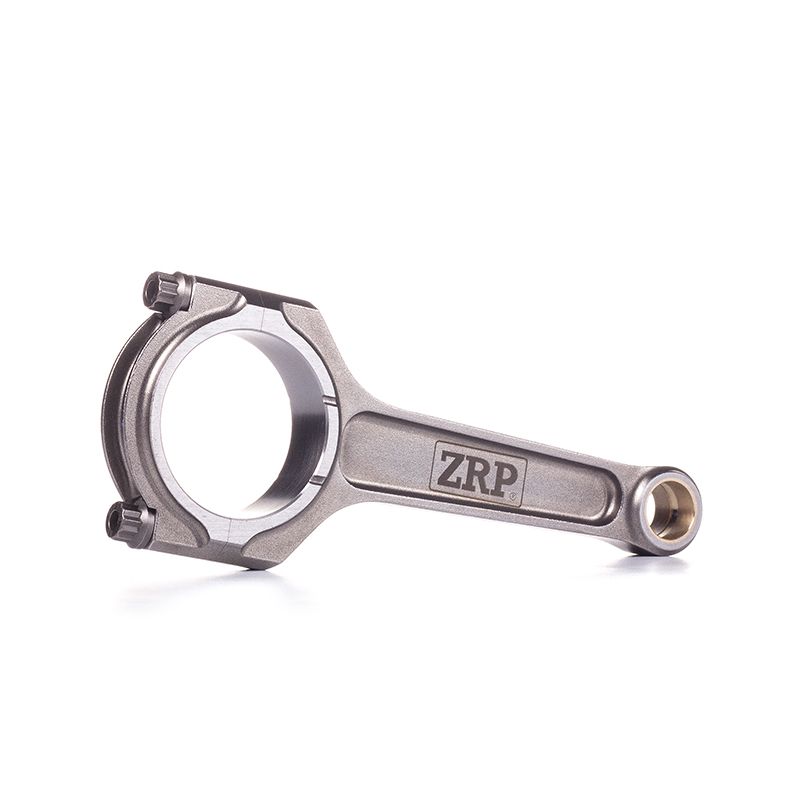

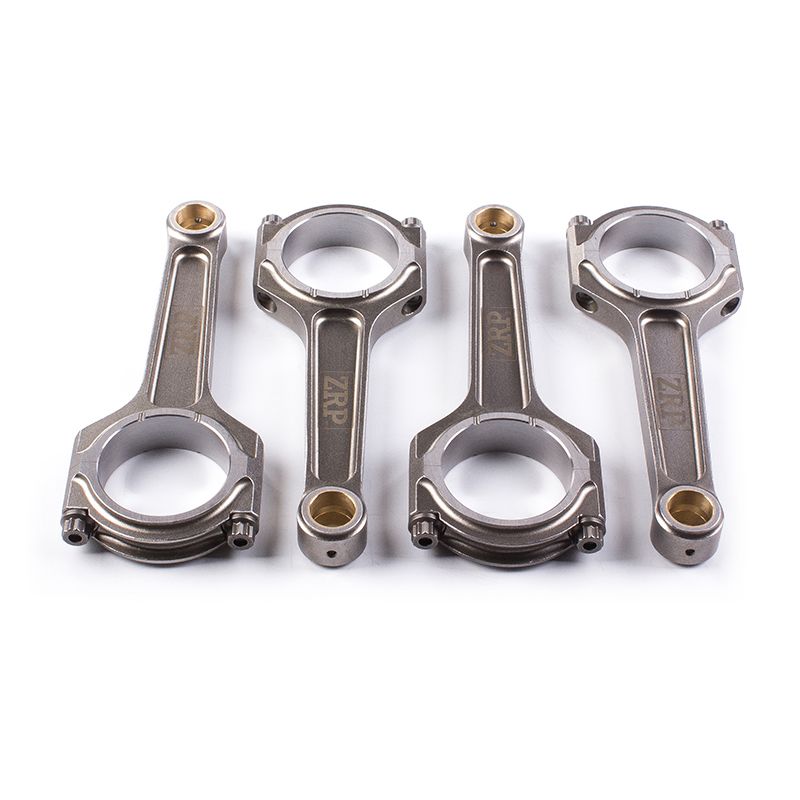

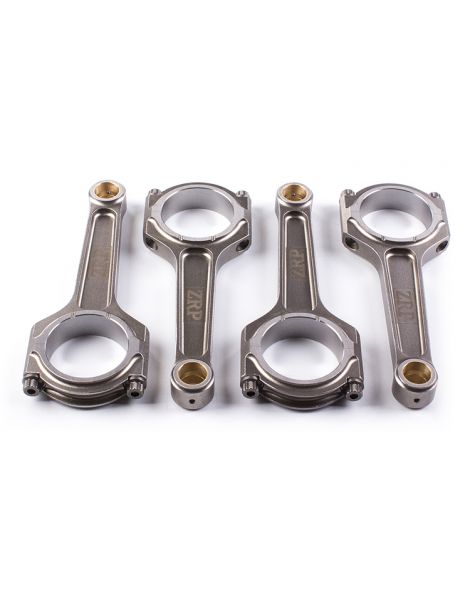

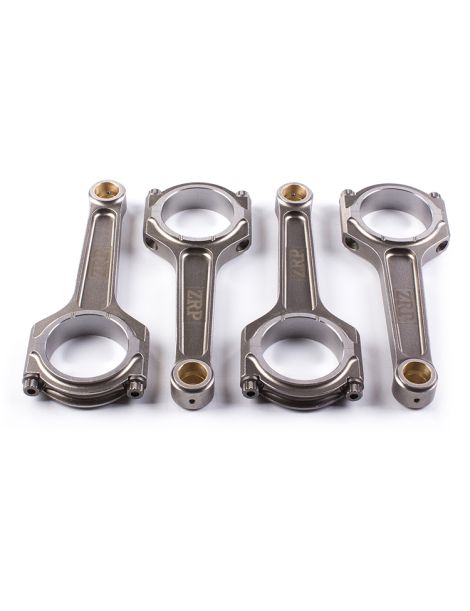

La serie proposta per questo 1.4 16V mantiene le quote originali, interasse 144 mm e spinotto da 17 mm: si monta senza ritoccare albero o pistoni e alza in modo netto il carico ammissibile. Il profilo I-Lite scelto da ZRP privilegia la leggerezza, coerente con un piccolo motore che ama gli alti regimi.

Queste bielle coprono gli usi sportivi del 1.4 16V: rally, pista e track day, drift, drag, salita e time attack. Mettono in sicurezza le preparazioni Stage 2, Stage 3 e Stage 4+, cioè da quando pistoni forgiati, alberi a camme spinti, limitatore più alto o una sovralimentazione aggiunta portano la pressione in camera oltre ciò che la biella di serie può reggere.

Caratteristiche tecniche delle bielle forgiate AFH AFK AHW

ZRP: Progetto alleggerito.

Coppia di serraggio e allungamento

I costruttori privilegiano la misura dell'allungamento delle viti (stretch gauge) rispetto alla sola coppia: le istruzioni fornite con il kit prevalgono sempre. I valori sopra indicati si intendono con viti spalmate di lubrificante ARP.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

Profilo I-Lite. Versione alleggerita del profilo I, questa biella mantiene la sezione a I riducendone la massa, così da alleggerire il manovellismo. ZRP la riserva ai motori aspirati che salgono in alto di giri, come questo 1.4 16V, dove organi in movimento alleggeriti aiutano il motore a prendere giri e a restare affidabile agli alti regimi.

Come scegliere la viteria di biella?

La vite di biella è tra i componenti più sollecitati del manovellismo: è lei a mantenere il cappello serrato sul perno di manovella a ogni ciclo. Il kit è fornito con viteria ARP, garanzia di affidabilità.

ARP 2000 (resistenza a trazione di circa 220.000 psi, quasi 1.517 MPa) è lo standard ad alte prestazioni. Nel diametro 5/16" è adatto fino a 150 CV per cilindro e 8.500 giri/min: un margine molto ampio su questo 1.4 16V. È il grado più diffuso in pista, nei trackday, nel drift, nel rally, nel drag e nelle cronoscalate, senza particolari vincoli di stoccaggio.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Il kit qui proposto è disponibile in profilo I-Beam (versione I-Lite alleggerita) con viteria ARP 2000. Progettate e controllate in Grecia, queste bielle sono collaudate nel rally, in pista e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Volkswagen 1.4 16V (AFH AFK AHW)

Queste bielle forgiate sono compatibili con i veicoli del gruppo VAG dotati del 1.4 16V (codici AFH, AFK, AHW). Ecco i principali modelli interessati:

Riferimento OEM:

Perché è la soluzione più economica?

Quando il basamento cede a metà di una preparazione, il conto non si ferma mai alla biella: blocco rigato o bucato, albero da rettificare, a volte testata e turbina da sostituire, e la vettura ferma. Una serie di bielle stampate costa una frazione di quel ripristino.

Il conto è ancora più favorevole se le bielle vengono montate mentre il motore è già aperto: la manodopera è condivisa con il resto della preparazione. Su un 1.4 16V destinato alla pista o alla competizione è la spesa che protegge tutte le altre e permette di guidare senza guardare il contagiri.
