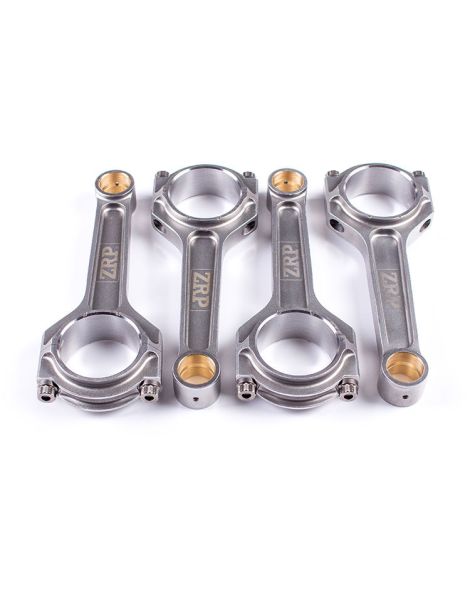

Bielas forjadas Volvo - 2.3L 8V & 16V - B230 / B234 red block 158 mm para pistones forjados

El motor Volvo B230 / B234 «red block»

El «red block» es el cuatro cilindros en línea que forjó la reputación de robustez de Volvo. Aparecido a mediados de los años 1980 y producido hasta 1998, equipa los Volvo 240, 740, 760 y 940. Su cilindrada de 2.316 cm³ (diámetro 96 mm, carrera 80 mm) se asienta sobre un bloque de fundición macizo y un cigüeñal de cinco apoyos, garantía de una longevidad reconocida muy por encima de los estándares de la época.

La familia se declina en versión de ocho válvulas B230 (atmosférico B230F, 114 a 131 CV, o sobrealimentado B230FT, 160 a 200 CV según la preparación) y en versión de dieciséis válvulas B234F (155 CV), introducida en 1988. Esta arquitectura sencilla, sobredimensionada y fácil de preparar la convirtió en una plataforma predilecta para la sobrealimentación: es precisamente cuando sube la presión en el cilindro cuando la biela de origen, de metal sinterizado, se vuelve el eslabón débil.

En el red block, el bloque de fundición y el cigüeñal de cinco apoyos asumen potencias muy superiores a las de serie: de ahí la popularidad de las preparaciones con alta presión de sobrealimentación en 240 y 740. El factor limitante se desplaza entonces al conjunto móvil y, en primer lugar, a la biela — cuyo interejes de 158 mm identifica esta variante. Un juego forjado, emparejado al gramo y apretado con tornillería ARP, permite aprovechar la reserva del bloque sin convertir la biela en un fusible mecánico.

Las bielas forjadas Volvo B230 / B234

La biela transforma el movimiento alternativo del pistón en rotación del cigüeñal. En cada ciclo soporta esfuerzos de tracción, compresión y flexión que crecen con el régimen, la presión de sobrealimentación y el par. En un red block preparado, estas solicitaciones superan rápidamente aquello para lo que fue concebida la biela de origen, de metal sinterizado: la rotura de una biela casi siempre destruye el bloque.

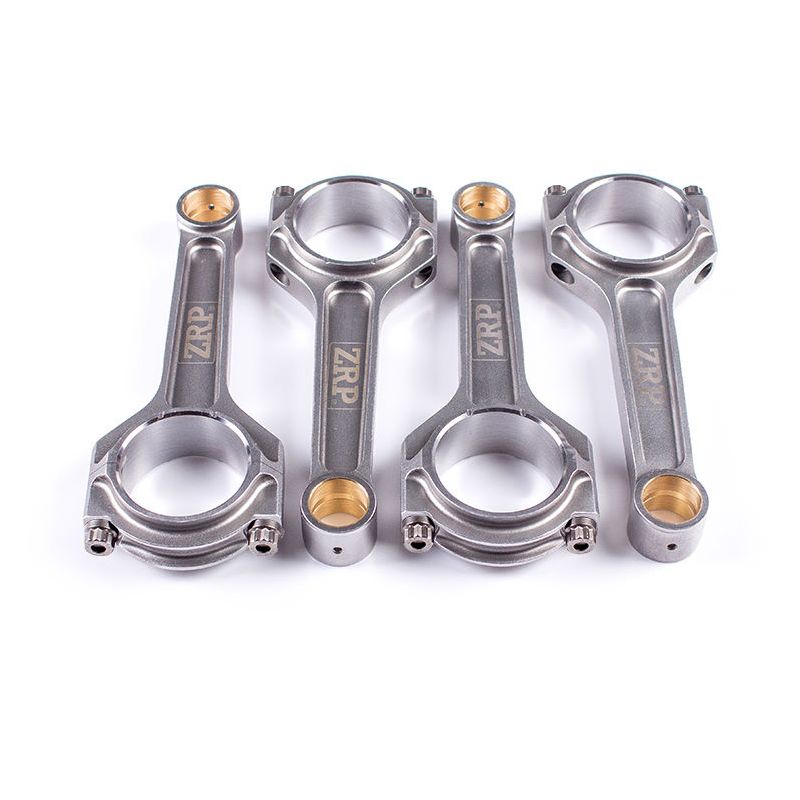

Estas bielas forjadas ZRP en acero 4340 se matrizan en caliente y luego se mecanizan: el fibrado del metal sigue la forma de la pieza, lo que eleva notablemente la resistencia a la fatiga frente a una pieza sinterizada. Ofrecidas aquí en distancia entre centros larga de 158 mm, se dirigen a las preparaciones de red block que buscan una mejor relación biela/carrera (rectificado, cigüeñal de carrera modificada, montajes stroker) conservando el bulón de 23 mm y la cabeza de 52 mm de la familia. Equilibradas a ±1 g, convienen tanto a motores atmosféricos como sobrealimentados, desde el Stage 2 hasta la competición: circuito, subida de montaña, drift, rally, drag y time attack. Combinadas con pistones forjados, forman la base de un tren alternativo fiable, capaz de soportar regímenes altos sostenidos y presiones de cilindro elevadas.

Características técnicas de las bielas forjadas B230 / B234

Par de apriete y alargamiento

El alargamiento de un tornillo se cuenta en centésimas de milímetro: a esa escala, las condiciones de medida importan tanto como el propio apriete. Tornillos, bielas y comparador deben estar a la misma temperatura, estabilizada, y conviene no manipular largamente un tornillo justo antes de medirlo. En un B230 o un B234 reconstruido, esa sencilla precaución evita atribuir a la llave una desviación que solo es un efecto térmico. Los rangos de la tabla anterior son los del fabricante de la tornillería y difieren según la biela lleve ARP 2000 o ARP L19: se respetan sin margen de interpretación. El par, dependiente del rozamiento en las roscas y bajo la cabeza, nunca basta para garantizar la precarga; la medición del alargamiento sí la refleja. Roscas limpias, lubricante de montaje ARP en película fina, subida de carga progresiva en los ocho tornillos. Las instrucciones del kit siguen siendo prioritarias.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

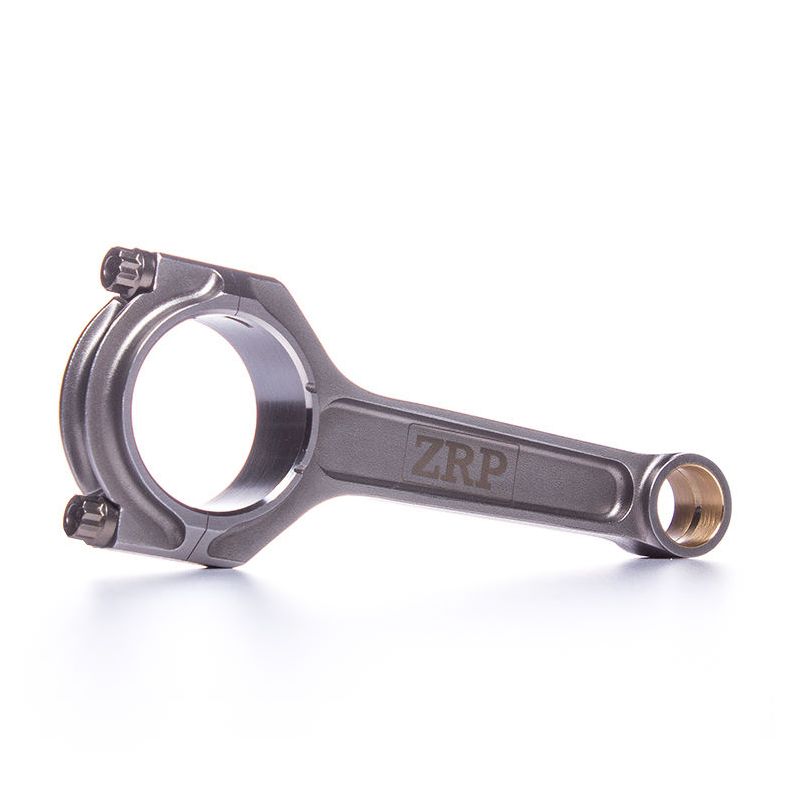

Perfil en I. Gracias a un alma central más fina, enmarcada por dos alas que le dan su forma de «I», esta biela conserva una gran rigidez con una masa contenida. En un motor sobrealimentado como el Volvo B230 / B234 red block es el perfil de referencia: sirve tanto para dar fiabilidad al bloque inferior como para acompañar un aumento de la presión de sobrealimentación.

¿Cómo elegir la tornillería de biela?

Elegir un tornillo de biela es elegir un acero y un proceso. La designación fija el límite elástico y la resistencia a la tracción; el temple y el revenido, conducidos en toda la sección, dan una dureza homogénea; el laminado de la rosca después del tratamiento térmico endurece el fondo del filete, el único punto donde la fatiga se inicia de verdad. El comportamiento frente a la humedad y al hidrógeno cambia luego las reglas de almacenamiento. Esta versión con distancia entre centros de 158 mm del red block recibe sus tornillos en 3/8"-38 mm en dos grados; alinee el grado con la potencia y el régimen previstos, y apriete por alargamiento medido.

ARP 2000 es un acero forjado, templado y revenido en masa, con una resistencia a la tracción en torno a 220 000 psi, es decir ~1 517 MPa, con rosca laminada después del tratamiento para una elevada resistencia a la fatiga cíclica. Químicamente estable, no exige ninguna precaución de almacenamiento. El grado está dado hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm, lo que lo convierte en el más habitual en circuito, trackday, drift, rally, drag y subida de montaña. Aquí equipa la biela ZRP de perfil I con distancia entre centros de 158 mm, en 3/8"-38 mm.

ARP L19 sube un peldaño: aleación más rica, tratamiento térmico más exigente, resistencia a la tracción de unos 260 000 psi, es decir ~1 793 MPa, y una capacidad declarada de 250 CV por cilindro en 3/8" hasta 10 000 rpm. Se dirige a las presiones de sobrealimentación muy altas, a los regímenes altos sostenidos y a las presiones de cámara elevadas, por tanto a las grandes potencias en drag, drift, rally y circuito, algo que encaja con una biela alargada de 158 mm. Su metalurgia tiene una contrapartida: sensible a la corrosión y a la fragilización por hidrógeno, el L19 debe almacenarse y montarse engrasado, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas ofrecidas

ZRP es la marca de Alex Drakos, con sede en Atenas (Grecia). Sus bielas se mecanizan con precisión a partir de acero 4340, se controlan y se emparejan por peso con una tolerancia de ±1 g para un equilibrado óptimo del bloque inferior. Destacan en circuito, rally y drift, así como en preparaciones de alta potencia.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Aplicaciones compatibles

Abajo, la lista de vehículos dotados del motor Volvo 2.3L 8V & 16V B230 / B234. El diámetro del bulón y la distancia entre centros deben confirmarse en su motor antes del pedido. Variante afectada: red block 158 mm.

Referencia OEM:

¿Por qué es la solución más económica?

En un red block preparado, la rotura de una biela de origen casi nunca se limita a la biela: se lleva el bloque, el cigüeñal y a menudo la culata. El coste de una reconstrucción completa supera con creces el de un juego de bielas forjadas montado de forma preventiva. Invertir desde el principio en bielas ZRP de 4340 asegura todo el tren alternativo y le evita una reparación mucho más costosa. Es la pieza que protege todo lo demás: el gasto más rentable de una preparación de motor duradera.

En una base tan antigua el cálculo es distinto: una reconstrucción con bielas forjadas cuesta una fracción de un bloque inferior de recambio, ya inexistente en nuevo, e inmoviliza el coche una sola vez. Es además la ocasión de partir con holguras controladas, tornillos de sombrerete nuevos y un conjunto emparejado, mientras que una reparación idéntica deja piezas que ya están al final de su vida.
