Bielles forgées Volvo - 2.3L 8V & 16V - B230 / B234 red block 158 mm pour pistons forgés

Le moteur Volvo B230 / B234 « red block »

Le « red block » est le quatre cylindres en ligne qui a fait la réputation de robustesse de Volvo. Apparu au milieu des années 1980 et produit jusqu'en 1998, il équipe les Volvo 240, 740, 760 et 940. Sa cylindrée de 2 316 cm³ (alésage 96 mm, course 80 mm) repose sur un bloc en fonte massif et un vilebrequin cinq paliers, gage d'une longévité reconnue bien au-delà des standards de l'époque.

La famille se décline en version huit soupapes B230 (atmosphérique B230F, 114 à 131 ch, ou suralimentée B230FT, 160 à 200 ch selon préparation) et en version seize soupapes B234F (155 ch), introduite en 1988. Cette architecture simple, sur-dimensionnée et facile à préparer en a fait un terrain de jeu privilégié pour la suralimentation : c'est précisément lorsque la pression cylindre grimpe que la bielle d'origine, en acier fritté, devient le maillon faible.

Sur le red block, le bloc en fonte et le vilebrequin cinq paliers encaissent des puissances très supérieures à celles d’origine : c’est ce qui explique la popularité des préparations à forte pression de suralimentation sur 240 et 740. Le facteur limitant se déplace alors vers l’attelage mobile, et en premier lieu vers la bielle — dont l’entraxe de 158 mm identifie cette variante. Un jeu forgé appairé au gramme et serré en visserie ARP permet d’exploiter la réserve du bloc sans transformer la bielle en fusible mécanique.

Les bielles forgées Volvo B230 / B234

La bielle transforme le mouvement de va-et-vient du piston en rotation du vilebrequin. À chaque cycle, elle encaisse des efforts de traction, de compression et de flexion qui croissent avec le régime, la pression de suralimentation et le couple. Sur un red block poussé, ces contraintes dépassent vite ce pour quoi la bielle d'origine, en métal fritté, a été conçue : la rupture d'une bielle entraîne presque toujours la destruction du bloc.

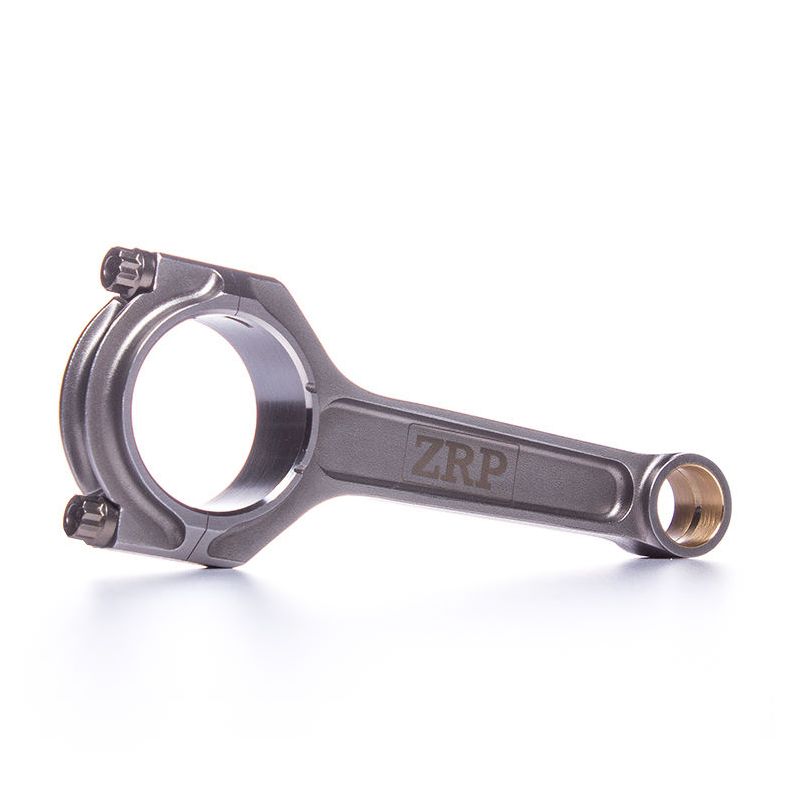

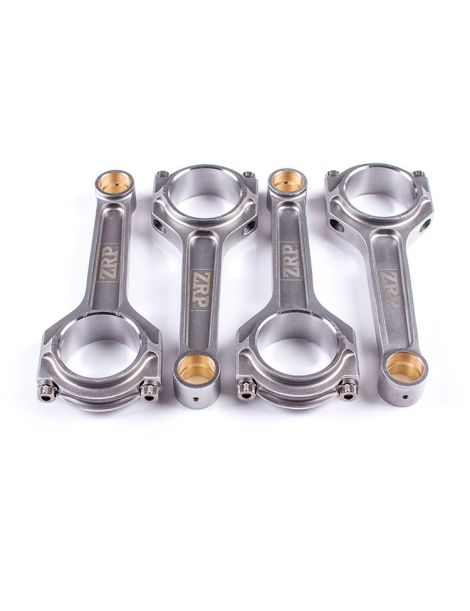

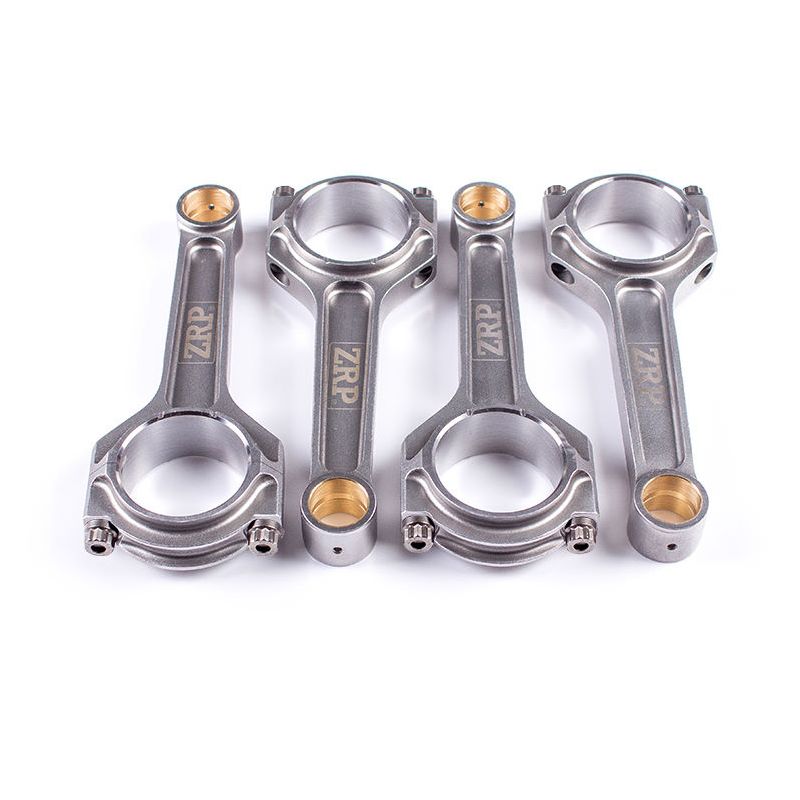

Ces bielles forgées ZRP en acier 4340 sont matricées à chaud puis usinées : le fibrage du métal suit la forme de la pièce, ce qui élève fortement la résistance à la fatigue par rapport à une pièce frittée. Proposées ici en entraxe long de 158 mm, elles s'adressent aux préparations red block recherchant un meilleur rapport bielle/course (réalésage, vilebrequin à course modifiée, montage stroker) tout en conservant l'axe de 23 mm et la tête de 52 mm de la famille. Équilibrées à ±1 g, elles conviennent aux moteurs atmosphériques comme suralimentés, du Stage 2 jusqu'à la compétition : circuit, course de côte, drift, rallye, drag et time attack. Combinées à des pistons forgés, elles forment la base d'un attelage mobile fiable, capable d'encaisser hauts régimes soutenus et fortes pressions cylindre.

Caractéristiques techniques des bielles forgées B230 / B234

Couple de serrage et allongement

L’allongement d’une vis se compte en centièmes de millimètre : à cette échelle, les conditions de mesure comptent autant que le serrage lui-même. Vis, bielles et comparateur doivent être à la même température, stabilisée, et l’on évite de manipuler longuement une vis juste avant de la mesurer. Sur un B230 ou un B234 remis à neuf, cette précaution simple évite d’imputer à la clé un écart qui n’est qu’un effet thermique. Les plages du tableau ci-dessus sont celles du fabricant de la visserie et diffèrent selon que la bielle est équipée d’ARP 2000 ou d’ARP L19 : elles se respectent sans marge d’interprétation. Le couple, tributaire du frottement dans les filets et sous la tête, ne suffit jamais à garantir la précharge ; la mesure de l’allongement, elle, la restitue. Filets propres, lubrifiant de montage ARP en film mince, montée en effort progressive sur les huit vis. La notice du kit demeure prioritaire.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Les profils de bielle

Profil I (I-Beam) : section en I qui privilégie un excellent rapport rigidité/poids. Légère et stable à haut régime, la bielle profil I convient parfaitement au six-en-ligne B6284, où la maîtrise des masses en mouvement et la tenue en régime priment.

Comment choisir sa visserie de bielle ?

Choisir une vis de bielle, c’est choisir un acier et un procédé. La nuance fixe la limite élastique et la résistance à la traction ; la trempe et le revenu, menés dans toute la section, assurent une dureté homogène ; le roulage des filets après traitement thermique écrouit le fond de filet, seul endroit où la fatigue s’amorce vraiment. Le comportement face à l’humidité et à l’hydrogène change ensuite les règles de stockage. Cette version à entraxe 158 mm du red block reçoit ses vis en 3/8"-38 mm dans deux grades ; alignez le grade sur la puissance et le régime visés, puis serrez à l’allongement mesuré.

ARP 2000 est un acier corroyé, trempé et revenu dans la masse, dont la résistance à la traction se situe autour de 220 000 psi, soit ~1 517 MPa, avec des filets roulés après traitement pour une endurance élevée en fatigue cyclique. Chimiquement stable, il ne demande aucune précaution de stockage. Le grade est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Il équipe ici la bielle ZRP profil I à entraxe 158 mm, en 3/8"-38 mm.

ARP L19 monte d’un cran : alliage plus riche, traitement thermique plus exigeant, résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa, et une capacité annoncée à 250 ch par cylindre en 3/8" jusqu’à 10 000 tr/min. Il s’adresse aux très fortes pressions de suralimentation, aux hauts régimes soutenus et aux pressions cylindre élevées, donc aux grosses puissances en drag, drift, rallye et circuit, ce qui va bien avec une bielle allongée de 158 mm. Sa métallurgie a une contrepartie : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP est la marque d'Alex Drakos, basée à Athènes en Grèce. Ses bielles sont usinées avec précision à partir d'acier 4340, contrôlées et appairées au poids à ±1 g près pour un équilibrage optimal du bas moteur. Elles s'illustrent en circuit, rallye et drift comme dans les préparations de forte puissance.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Applications compatibles

Ci-dessous, la liste des véhicules équipés du moteur Volvo 2.3L 8V & 16V B230 / B234. Le diamètre d’axe de piston et l’entraxe doivent être confirmés sur votre moteur avant de commander. Variante concernée : red block 158 mm.

Référence OEM :

Pourquoi c'est la solution la plus économique ?

Sur un red block préparé, la casse d'une bielle d'origine ne se limite presque jamais à la bielle : elle emporte le bloc, le vilebrequin et souvent la culasse. Le coût d'une reconstruction complète dépasse de loin celui d'un jeu de bielles forgées monté en prévention. Investir dès le départ dans des bielles ZRP en 4340 sécurise l'ensemble de l'attelage mobile et vous épargne une remise en état autrement plus lourde. C'est la pièce qui protège tout le reste : la dépense la plus rentable d'une préparation moteur durable.

Sur une base aussi ancienne, le calcul se pose différemment : une réfection avec bielles forgées coûte une fraction du prix d’un bas moteur de remplacement, introuvable en neuf, et n’immobilise la voiture qu’une seule fois. C’est aussi l’occasion de repartir avec des cotes maîtrisées, des vis de chapeau neuves et un attelage appairé, là où une remise en état à l’identique laisse en place des pièces déjà en fin de vie.
