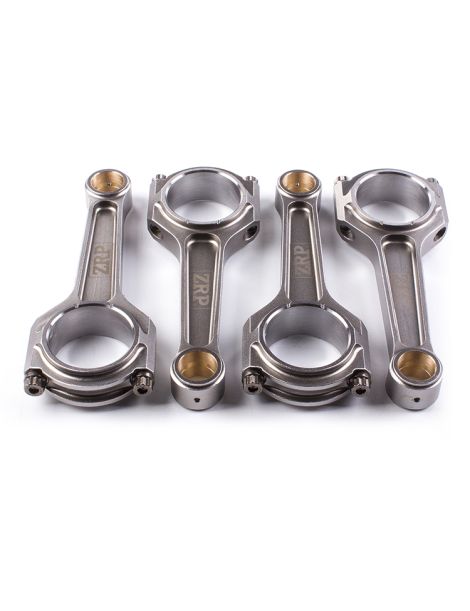

Bielles forgées Volvo - 2.3L 8V & 16V - B230 / B234 red block 152 mm pour pistons forgés

Le moteur Volvo B230 / B234 « red block »

Le « red block » Volvo désigne la célèbre famille de quatre-cylindres en ligne à bloc fonte qui a motorisé les Volvo 240, 740, 760 et 940. Dérivé du B23, le B230 cube 2 316 cm³ (alésage 96 mm × course 80 mm) : huit soupapes et simple arbre à cames en tête entraîné par courroie, il se décline en versions atmosphériques (B230F, environ 114 à 131 ch) comme turbocompressées (B230FT et B230FK, environ 160 à 200 ch). Le B234F reprend ce même bloc et y greffe une culasse seize soupapes à double arbre à cames, pour environ 153 à 155 ch en version atmosphérique. Cette génération a été produite de 1985 à 1998.

Vilebrequin contrebalancé, bas moteur robuste et longévité exemplaire : le red block s’est imposé comme l’une des bases de préparation les plus appréciées, en particulier sous suralimentation. Mais dès que la pression de turbo grimpe, que le régime s’élève ou que la cylindrée évolue, la bielle de série finit par atteindre ses limites : c’est précisément le rôle de la bielle forgée que de repousser ce seuil.

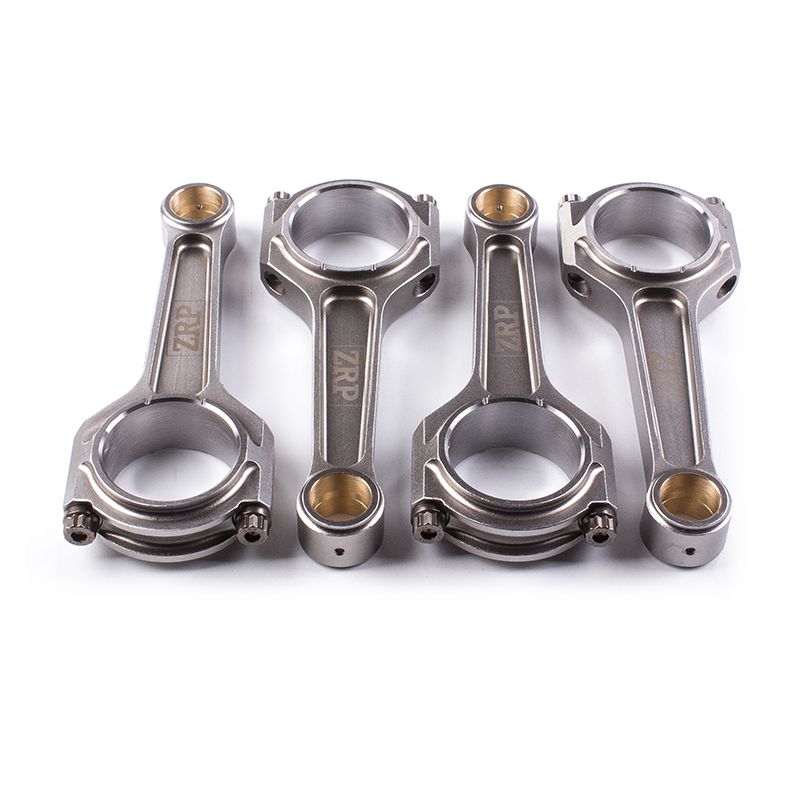

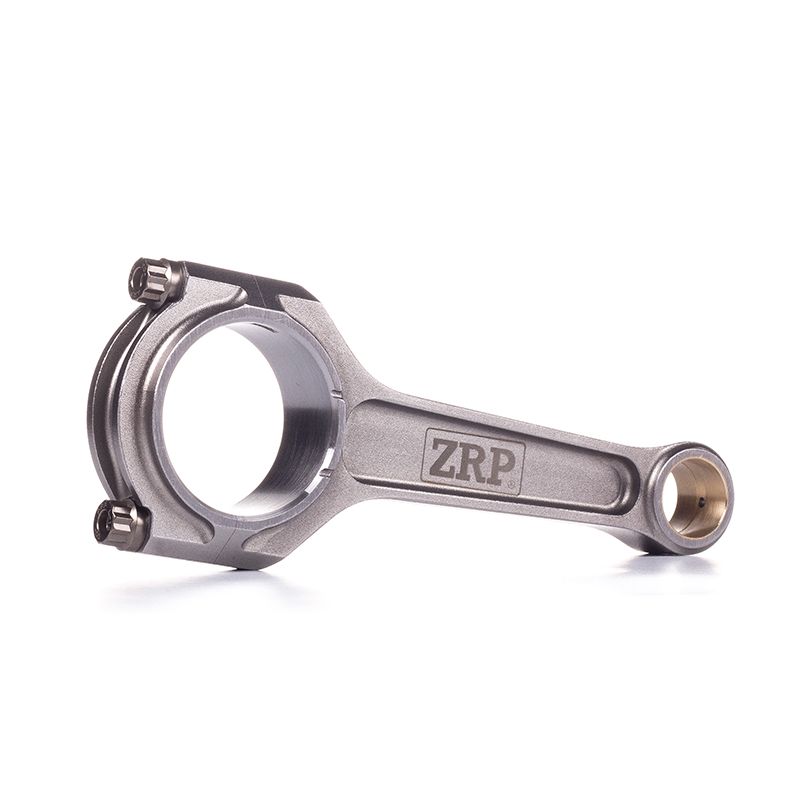

Les bielles forgées Volvo B230 / B234

Sur un moteur préparé, la bielle transforme le mouvement alternatif du piston en rotation du vilebrequin : à chaque cycle, elle encaisse des efforts de traction, de compression et de flexion qui augmentent fortement avec la puissance, le régime et la pression de suralimentation. Une bielle forgée en acier 4340 apporte la marge de sécurité nécessaire dès que l’on dépasse les capacités du composant d’origine, qu’il s’agisse d’une hausse de pression de suralimentation, d’un gain de régime ou d’une évolution de cylindrée.

Conçues pour encaisser les fortes contraintes des moteurs préparés (turbo comme atmosphérique poussé), ces bielles forgées couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte et time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au moteur de compétition.

Caractéristiques techniques des bielles forgées B230 / B234

Couple de serrage et allongement

Un serrage au couple ne vaut que ce que vaut l’outil : une clé mal étalonnée, laissée armée à pleine échelle ou utilisée en dehors de sa plage utile, introduit une dispersion invisible sur les huit vis du bloc B230 ou B234. Les valeurs du tableau ci-dessus, fixées par le fabricant de la visserie, supposent donc un outillage contrôlé, un rattrapage sans à-coups et une lecture au déclenchement, sans reprise après le clic. Le couple demeurant une grandeur indirecte, la mesure de l’allongement au comparateur reste la méthode de référence : elle donne la tension réellement installée, indépendamment de l’état de la clé. On distingue soigneusement les lignes ARP 2000 et ARP L19 du tableau, on prépare des filets propres enduits de lubrifiant de montage ARP, et l’on monte en effort par paliers alternés. En cas d’écart, la notice fournie avec le kit tranche.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Les profils de bielle

Profil I (I-Beam) : section en I qui privilégie un excellent rapport rigidité/poids. Légère et stable à haut régime, la bielle profil I convient parfaitement au six-en-ligne B6284, où la maîtrise des masses en mouvement et la tenue en régime priment.

Comment choisir sa visserie de bielle ?

Le comportement d’une vis de bielle se joue en amont du montage, dans la matière : la nuance de l’alliage donne la limite élastique et la résistance à la traction, le traitement thermique décide de l’homogénéité de la pièce, et le roulage des filets, réalisé après ce traitement, écrouit le fond de filet et retarde très nettement l’apparition d’une fissure de fatigue. Reste la question du milieu : certaines nuances craignent l’humidité et l’hydrogène, d’autres non. Ce B230 / B234 à entraxe 152 mm reçoit ses vis en 3/8"-38 mm ; à vous de choisir le grade selon la puissance et le régime visés, puis de serrer à l’allongement mesuré.

ARP 2000 est un acier corroyé traité à cœur, dont la résistance à la traction tourne autour de 220 000 psi, soit ~1 517 MPa, avec des filets roulés après traitement thermique pour une excellente tenue en fatigue cyclique. Le grade couvre jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Il se montre stable face à la corrosion d’ambiance et n’impose aucune contrainte de stockage ; sur ce red block, il équipe la bielle ZRP profil I en 3/8"-38 mm.

ARP L19 est le grade suivant : alliage plus riche, traitement thermique plus sévère, résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. Il est destiné aux très fortes pressions de suralimentation, aux hauts régimes soutenus et aux pressions cylindre élevées, donc aux grosses puissances en drag, drift, rallye et circuit ; ici il se monte sur la même bielle ZRP profil I à entraxe 152 mm, en 3/8"-38 mm. Sa métallurgie impose une discipline : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 se stocke et se monte huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP est la marque d'Alex Drakos, basée à Athènes en Grèce. Ses bielles sont usinées avec précision à partir d'acier 4340, contrôlées et appairées au poids à ±1 g près pour un équilibrage optimal du bas moteur. Elles s'illustrent en circuit, rallye et drift comme dans les préparations de forte puissance.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Applications compatibles

Le tableau ci-dessous recense les véhicules produits avec le moteur Volvo 2.3L 8V & 16V B230 / B234. Avant de commander, contrôlez le diamètre d’axe de piston et l’entraxe de vos bielles d’origine. Variante concernée : red block 152 mm.

Référence OEM : (jeu de 4 bielles)

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine rend l’âme (bielle rompue, voilée ou marquée), revenir à la configuration constructeur impose de remplacer les bielles et les pistons, souvent endommagés en même temps. La facture grimpe vite, pour une simple remise à niveau.

Pour un budget équivalent, voire inférieur, monter des bielles forgées en acier 4340 associées à des pistons forgés apporte une fiabilité et une marge de sécurité nettement supérieures, avec en prime un réel potentiel d’évolution de la puissance. C’est la solution retenue par les préparateurs européens depuis plus de quinze ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
