Gesmede drijfstangen Volvo - 2.3L 8V & 16V - B230 / B234 red block 152 mm voor gesmede zuigers

De Volvo B230 / B234 „red block”-motor

Het Volvo „red block” is de beroemde familie van viercilinder-lijnmotoren met gietijzeren blok die de Volvo 240, 740, 760 en 940 aandreef. Afgeleid van de B23 heeft de B230 een cilinderinhoud van 2.316 cm³ (boring 96 mm × slag 80 mm): acht kleppen en één door een riem aangedreven bovenliggende nokkenas, leverbaar in atmosferische uitvoeringen (B230F, ongeveer 114 tot 131 pk) en in turbo-uitvoeringen (B230FT en B230FK, ongeveer 160 tot 200 pk). De B234F gebruikt hetzelfde blok met een zestienkleps kop met dubbele nokkenas, voor ongeveer 153 tot 155 pk atmosferisch. Deze generatie werd gebouwd van 1985 tot 1998.

Een uitgebalanceerde krukas, een robuust drijfwerk en een voorbeeldige levensduur maakten het red block tot een van de meest gewaardeerde tuningbasissen, vooral met drukvulling. Maar zodra de laaddruk stijgt, het toerental oploopt of de cilinderinhoud toeneemt, bereikt de standaarddrijfstang uiteindelijk haar grens: die grens verleggen is precies de taak van de gesmede drijfstang.

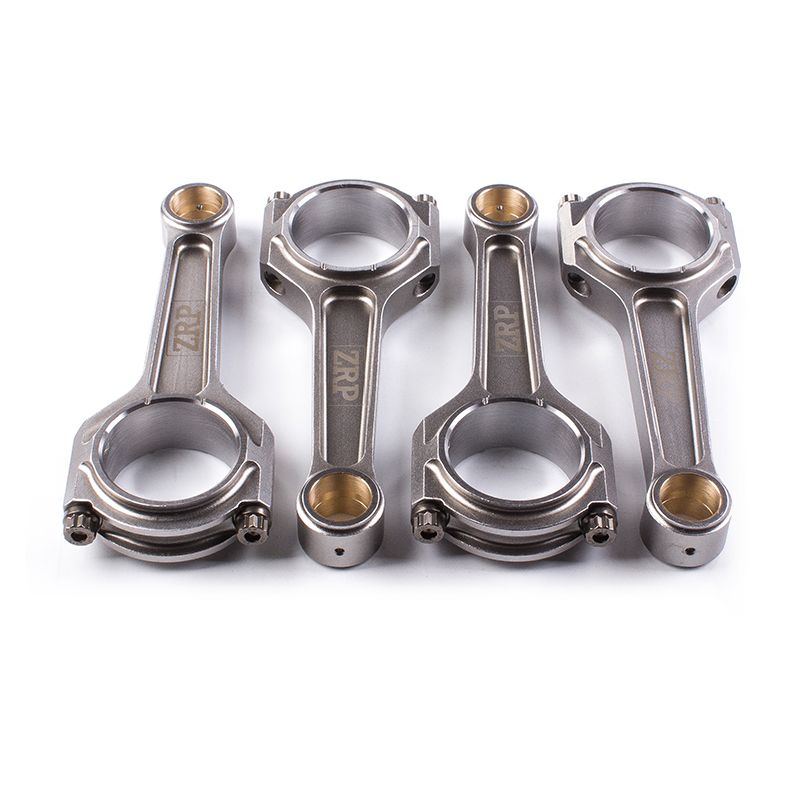

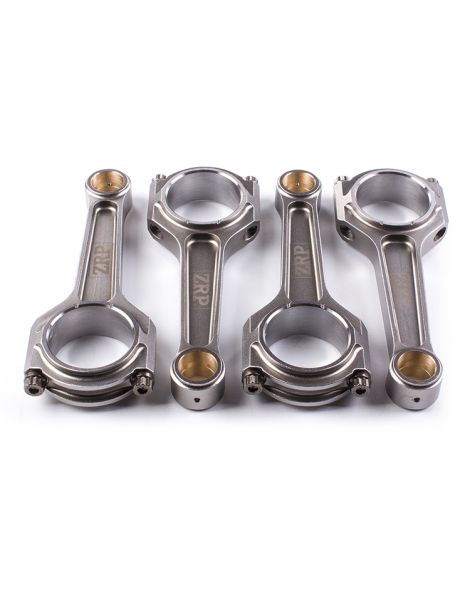

De gesmede drijfstangen voor de Volvo B230 / B234

In een opgevoerde motor zet de drijfstang de op-en-neergaande beweging van de zuiger om in de rotatie van de krukas: bij elke cyclus verdraagt zij trek-, druk- en buigkrachten die sterk toenemen met het vermogen, het toerental en de laaddruk. Een gesmede 4340-drijfstang biedt de nodige veiligheidsmarge zodra het standaardonderdeel boven zijn capaciteit wordt belast, of dat nu door hogere laaddruk, meer toeren of een grotere cilinderinhoud is.

Ontworpen om de zware belastingen van opgevoerde motoren op te nemen (zowel turbo als hoog opgevoerd atmosferisch), zijn deze gesmede drijfstangen geschikt voor alle disciplines: rally, drift, drag, circuit en trackday, bergrace en time attack. Ze begeleiden Stage 2-, Stage 3- en Stage 4+-opbouwen tot aan de competitiemotor.

Technische kenmerken van de gesmede B230 / B234-drijfstangen

Aanhaalmoment en rek

Aanhalen op moment is maar zo goed als het gereedschap: een sleutel die niet gekalibreerd is, opgespannen op volle schaal blijft staan of buiten zijn nuttige bereik wordt gebruikt, brengt onzichtbare spreiding op de acht bouten van een B230- of B234-blok. De waarden in de tabel hierboven, vastgelegd door de boutenfabrikant, veronderstellen dus gecontroleerd gereedschap, een soepele krachtopbouw en aflezen bij het klikken, zonder na te trekken. Omdat het moment een indirecte grootheid blijft, is de rekmeting met een rekmeter de referentiemethode: die geeft de werkelijk aanwezige spanning, ongeacht de staat van de sleutel. Houd de regels voor ARP 2000 en ARP L19 zorgvuldig gescheiden, zorg voor schone schroefdraad met ARP-montagesmeermiddel en bouw de kracht in afwisselende stappen op. Bij afwijking beslist de handleiding bij de kit.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-profiel. Het verfijnde centrale lijf, aan weerszijden begrensd door twee flenzen die de « I » vormen, laat de drijfstang zeer stijf blijven zonder het krukdrijfwerk zwaarder te maken. Het is het geprefereerde profiel op drukgevulde motoren zoals de B230FT, waar het zowel dient om het onderblok betrouwbaar te maken als om een verhoging van de laaddruk te begeleiden.

Hoe kiest u uw drijfstangbouten?

Hoe een drijfstangbout zich gedraagt, wordt lang voor de montage beslist, in het materiaal: de legeringssoort geeft de rekgrens en de treksterkte, de warmtebehandeling beslist over de gelijkmatigheid van het onderdeel, en het rollen van de schroefdraad, ná die behandeling uitgevoerd, verstevigt de draadvoet en vertraagt duidelijk het ontstaan van een vermoeiingsscheur. Dan blijft de vraag van de omgeving: sommige soorten houden niet van vocht en waterstof, andere wel. Deze B230 / B234 met een hart-op-hartafstand van 152 mm krijgt zijn bouten in 3/8"-38 mm; kies de kwaliteit op basis van het beoogde vermogen en toerental, en zet daarna vast op gemeten rek.

ARP 2000 is een gesmeed, doorgehard staal met een treksterkte rond 220 000 psi, dus ~1 517 MPa, met na de warmtebehandeling gerolde schroefdraad voor een uitstekende weerstand tegen cyclische vermoeiing. De kwaliteit dekt tot 200 pk per cilinder in 3/8" en tot 8 500 t/min, wat er de meest gebruikte van maakt op circuit, trackday, drift, rally, drag en heuvelklim. Hij blijft stabiel tegen omgevingscorrosie en legt geen opslagbeperking op; op dit red block zit hij op de ZRP-drijfstang met I-profiel in 3/8"-38 mm.

ARP L19 is de volgende kwaliteit: rijkere legering, strengere warmtebehandeling, treksterkte van ongeveer 260 000 psi, dus ~1 793 MPa, voor 250 pk per cilinder in 3/8" en tot 10 000 t/min. Hij is bedoeld voor zeer hoge laaddruk, langdurig hoge toerentallen en hoge cilinderdruk, dus voor grote vermogens in drag, drift, rally en circuit; hier wordt hij op dezelfde ZRP-drijfstang met I-profiel en 152 mm hart-op-hartafstand gemonteerd, in 3/8"-38 mm. Zijn metallurgie vraagt discipline: gevoelig voor corrosie en waterstofverbrossing wordt L19 geolied opgeslagen en gemonteerd, beschermd tegen vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

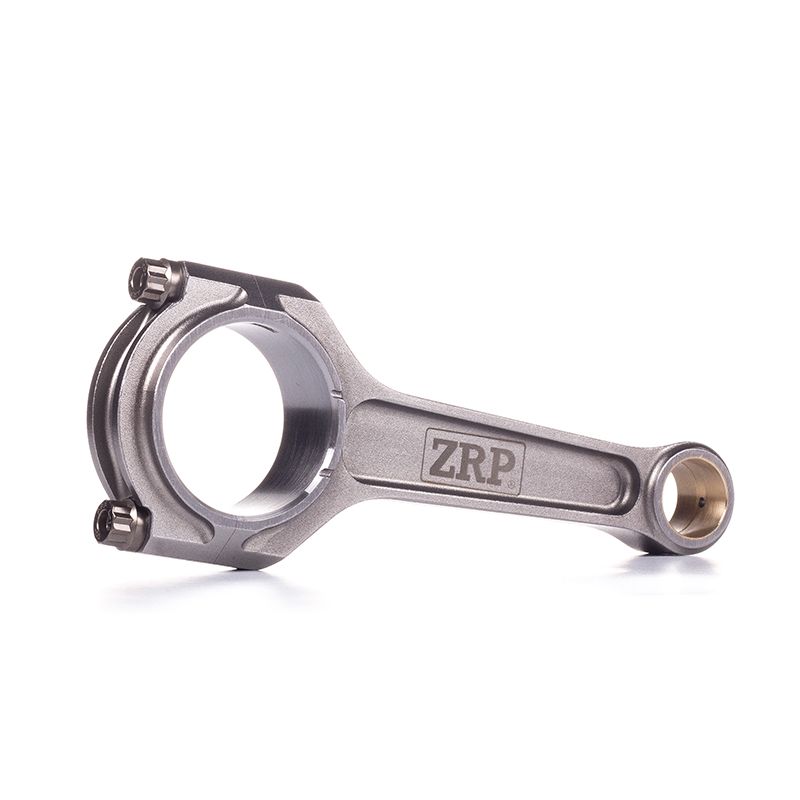

ZRP is het merk van Alex Drakos, gevestigd in Athene, Griekenland. Zijn drijfstangen worden nauwkeurig vervaardigd uit 4340-staal, gecontroleerd en op gewicht gepaard tot op ±1 g voor een optimale balans van het onderblok. Ze blinken uit op circuit, in rally en drift en in opbouwen met hoog vermogen.

Woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Compatibele toepassingen

De tabel hieronder geeft de voertuigen die met de Volvo 2.3L 8V & 16V B230 / B234-motor zijn gebouwd. Controleer voor het bestellen de zuigerpendiameter en de hartafstand van uw originele drijfstangen. Betrokken uitvoering: red block 152 mm.

OEM-referentie : (set van 4 drijfstangen)

Waarom is dit de meest economische oplossing?

Wanneer een standaarddrijfwerk het begeeft (een gebroken, verbogen of bekraste drijfstang), betekent terugkeren naar de fabrieksconfiguratie dat de drijfstangen en de zuigers, die vaak tegelijk beschadigd zijn, moeten worden vervangen. De rekening loopt snel op, voor een eenvoudige terugkeer naar standaard.

Voor een vergelijkbaar of zelfs lager budget brengt het monteren van gesmede 4340-drijfstangen samen met gesmede zuigers een duidelijk hogere betrouwbaarheid en veiligheidsmarge, plus echte ruimte om het vermogen te verhogen. Het is de oplossing waar Europese motorbouwers al meer dan vijftien jaar voor kiezen.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
