Bielle forgiate Volvo - 2.3L 8V & 16V - B230 / B234 red block 158 mm per pistoni forgiati

Il motore Volvo B230 / B234 «red block»

Il «red block» è il quattro cilindri in linea che ha costruito la reputazione di robustezza di Volvo. Comparso a metà degli anni 1980 e prodotto fino al 1998, equipaggia le Volvo 240, 740, 760 e 940. La sua cilindrata di 2.316 cm³ (alesaggio 96 mm, corsa 80 mm) poggia su un basamento in ghisa massiccio e un albero motore a cinque supporti, garanzia di una longevità riconosciuta ben oltre gli standard dell'epoca.

La famiglia si declina in versione a otto valvole B230 (aspirato B230F, da 114 a 131 CV, o sovralimentato B230FT, da 160 a 200 CV a seconda della preparazione) e in versione a sedici valvole B234F (155 CV), introdotta nel 1988. Questa architettura semplice, sovradimensionata e facile da preparare ne ha fatto una base privilegiata per la sovralimentazione: è proprio quando la pressione in camera sale che la biella di serie, in metallo sinterizzato, diventa l'anello debole.

Sul red block, il monoblocco in ghisa e l’albero motore a cinque supporti sopportano potenze molto superiori a quelle di serie: da qui la diffusione delle preparazioni ad alta pressione di sovralimentazione su 240 e 740. Il fattore limitante si sposta allora sul manovellismo, e in primo luogo sulla biella — il cui interasse di 158 mm identifica questa variante. Un kit forgiato, appaiato al grammo e serrato con viteria ARP, permette di sfruttare la riserva del monoblocco senza trasformare la biella in un fusibile meccanico.

Le bielle forgiate Volvo B230 / B234

La biella trasforma il moto alternativo del pistone nella rotazione dell'albero motore. A ogni ciclo assorbe sforzi di trazione, compressione e flessione che crescono con il regime, la pressione di sovralimentazione e la coppia. Su un red block elaborato, queste sollecitazioni superano rapidamente ciò per cui è stata concepita la biella di serie, in metallo sinterizzato: la rottura di una biella distrugge quasi sempre il basamento.

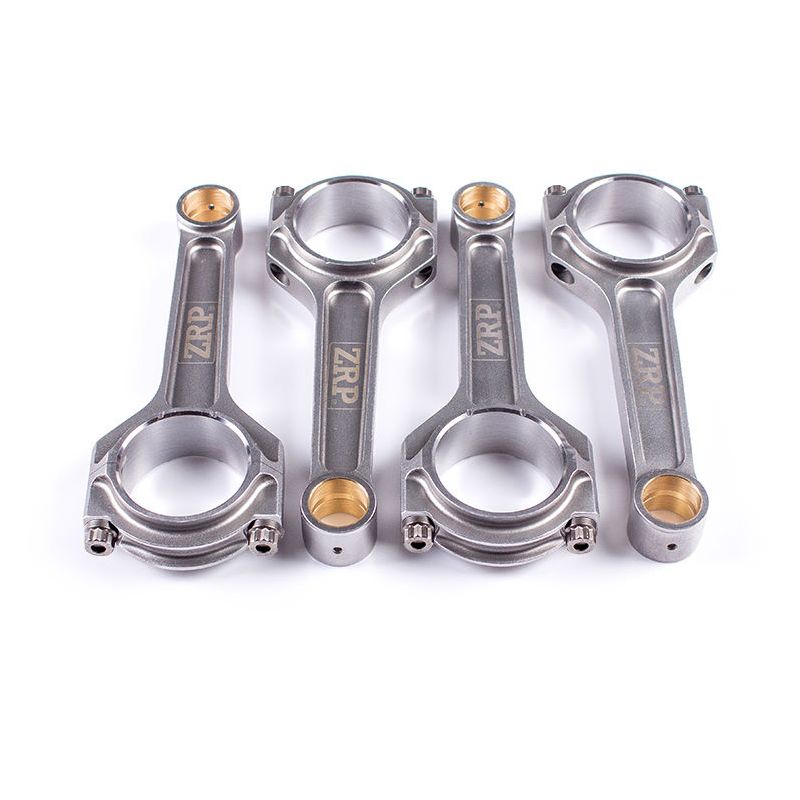

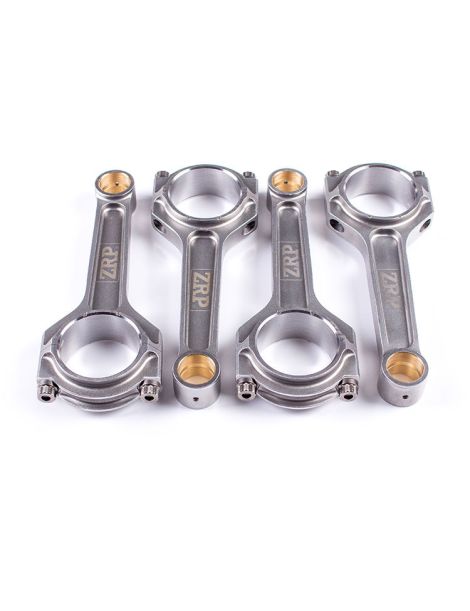

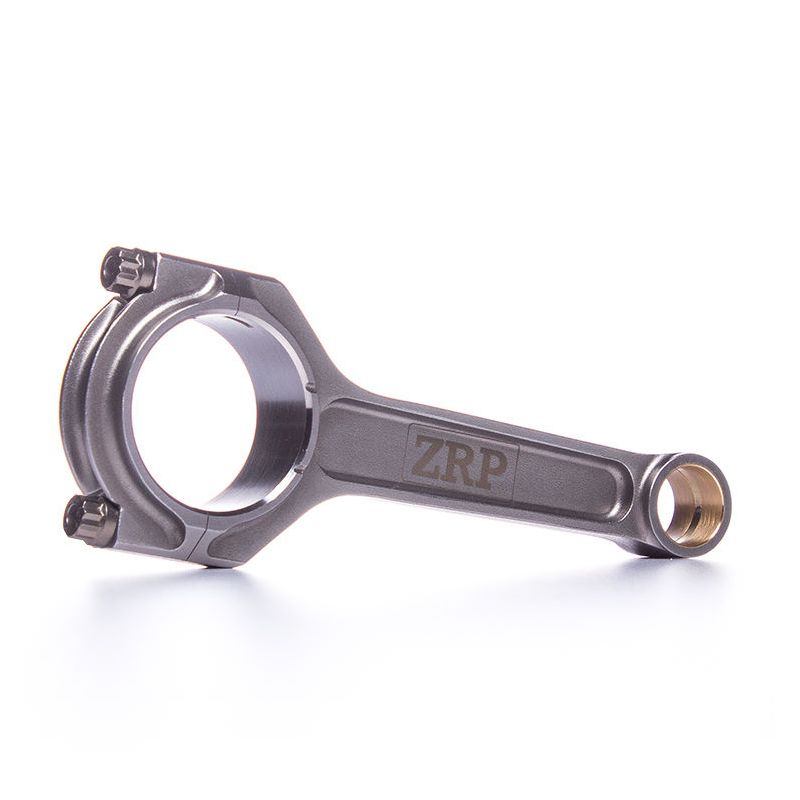

Queste bielle forgiate ZRP in acciaio 4340 sono stampate a caldo e poi lavorate: la fibratura del metallo segue la forma del pezzo, il che aumenta notevolmente la resistenza a fatica rispetto a un pezzo sinterizzato. Proposte qui con un interasse lungo di 158 mm, si rivolgono alle preparazioni red block che cercano un miglior rapporto biella/corsa (rialesatura, albero motore a corsa modificata, montaggi stroker) mantenendo lo spinotto da 23 mm e la testa da 52 mm della famiglia. Equilibrate a ±1 g, si adattano a motori aspirati e sovralimentati, dallo Stage 2 fino alla competizione: pista, cronoscalata, drift, rally, drag e time attack. Combinate con pistoni forgiati, formano la base di un manovellismo affidabile, capace di sopportare regimi elevati prolungati e alte pressioni in camera.

Caratteristiche tecniche delle bielle forgiate B230 / B234

Coppia di serraggio e allungamento

L’allungamento di una vite si conta in centesimi di millimetro: a questa scala le condizioni di misura contano quanto il serraggio stesso. Viti, bielle e comparatore devono essere alla stessa temperatura, stabilizzata, e si evita di maneggiare a lungo una vite subito prima di misurarla. Su un B230 o un B234 rimesso a nuovo, questa semplice precauzione evita di attribuire alla chiave uno scarto che è solo un effetto termico. I campi della tabella qui sopra sono quelli del produttore della viteria e cambiano a seconda che la biella sia equipaggiata con ARP 2000 o ARP L19: si rispettano senza margini di interpretazione. La coppia, dipendente dall’attrito nei filetti e sotto la testa, non basta mai a garantire il precarico; la misura dell’allungamento invece lo restituisce. Filetti puliti, lubrificante di montaggio ARP in film sottile, salita di carico progressiva sulle otto viti. Le istruzioni del kit restano prioritarie.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

Profilo a I (I-Beam): sezione a I che privilegia un eccellente rapporto rigidità/peso. Leggera e stabile agli alti regimi, la biella a profilo I è perfettamente adatta al sei cilindri in linea B6284, dove contano il controllo delle masse in movimento e la tenuta ai regimi elevati.

Come scegliere la viteria di biella?

Scegliere una vite di biella significa scegliere un acciaio e un processo. La designazione fissa il limite elastico e la resistenza alla trazione; tempra e rinvenimento, condotti in tutta la sezione, danno una durezza omogenea; la rullatura della filettatura dopo il trattamento termico incrudisce il fondo del filetto, l’unico punto dove la fatica si innesca davvero. Il comportamento di fronte a umidità e idrogeno cambia poi le regole di stoccaggio. Questa versione con interasse 158 mm del red block riceve le sue viti in 3/8"-38 mm in due classi; allineate la classe alla potenza e al regime previsti, poi serrate sull’allungamento misurato.

ARP 2000 è un acciaio fucinato, temprato e rinvenuto in massa, con una resistenza alla trazione intorno a 220 000 psi, ossia ~1 517 MPa, con filettatura rullata dopo il trattamento per un’elevata tenuta a fatica ciclica. Chimicamente stabile, non richiede alcuna precauzione di stoccaggio. La classe è data fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min, il che ne fa la più diffusa in pista, trackday, drift, rally, drag e cronoscalata. Qui equipaggia la biella ZRP profilo I con interasse 158 mm, in 3/8"-38 mm.

ARP L19 sale di un gradino: lega più ricca, trattamento termico più esigente, resistenza alla trazione di circa 260 000 psi, ossia ~1 793 MPa, e una capacità dichiarata di 250 CV per cilindro in 3/8" fino a 10 000 giri/min. Si rivolge alle pressioni di sovralimentazione molto elevate, ai regimi alti prolungati e alle pressioni in camera elevate, quindi alle grandi potenze in drag, drift, rally e pista, cosa che si sposa bene con una biella allungata di 158 mm. La sua metallurgia ha un rovescio: sensibile alla corrosione e all’infragilimento da idrogeno, il L19 va stoccato e montato oliato, al riparo dall’umidità.

Misura dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è il marchio di Alex Drakos, con sede ad Atene, in Grecia. Le sue bielle sono lavorate con precisione a partire da acciaio 4340, controllate e appaiate per peso con una tolleranza di ±1 g per un bilanciamento ottimale del basamento. Si distinguono in pista, rally e drift come nelle preparazioni di forte potenza.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Applicazioni compatibili

Di seguito l’elenco dei veicoli dotati del motore Volvo 2.3L 8V & 16V B230 / B234. Il diametro dello spinotto e l’interasse vanno confermati sul vostro motore prima dell’ordine. Variante interessata: red block 158 mm.

Riferimento OEM:

Perché è la soluzione più economica?

Su un red block elaborato, la rottura di una biella di serie quasi mai si limita alla biella: porta con sé il basamento, l'albero motore e spesso la testata. Il costo di una ricostruzione completa supera di gran lunga quello di un kit di bielle forgiate montato in prevenzione. Investire fin dall'inizio in bielle ZRP in 4340 mette in sicurezza l'intero manovellismo e vi risparmia una riparazione ben più onerosa. È il componente che protegge tutto il resto: la spesa più redditizia di una preparazione motore duratura.

Su una base così datata il calcolo cambia: una revisione con bielle forgiate costa una frazione di un monoblocco di ricambio, non più disponibile nuovo, e ferma l’auto una sola volta. È anche l’occasione per ripartire con giochi controllati, viti di cappello nuove e un gruppo appaiato, mentre una riparazione all’identico lascia in opera componenti già a fine vita.
