Tornillos/Espárragos de culata reforzados ARP MINI W10B16 W11B16

Los motores MINI compatibles

Los W10B16 y W11B16 son los cuatro cilindros en línea de gasolina de 1,6 litros (1.598 cm³) de la primera generación del MINI moderno, fabricada de 2001 a 2008. El W10 atmosférico mueve los One y Cooper (R50) y sus cabrios (R52); el W11 con compresor equipa los Cooper S (R53), las versiones Works y John Cooper Works y el Cooper S cabrio (R52).

De origen, la culata va sujeta por diez tornillos principales M10 de 150 mm (referencia 07 13 1 487 226), completados por dos tornillos M8. Los tornillos principales se aprietan a 40 Nm y después a 90°, los dos tornillos M8 a 28 Nm. Este apriete angular alarga de forma permanente los tornillos principales.

Tornillos y espárragos de culata reforzados ARP

La tornillería de culata trabaja sin descanso: mantiene la culata apretada contra el bloque, comprime la junta al valor adecuado y retiene el empuje de los gases en cada combustión. Si pierde aunque sea un poco de tensión, la junta empieza a tener fugas.

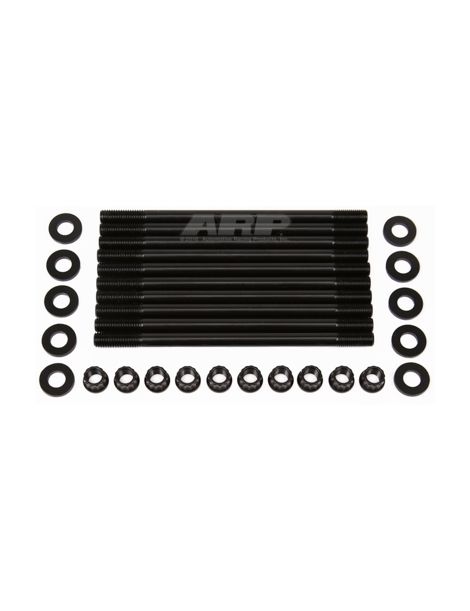

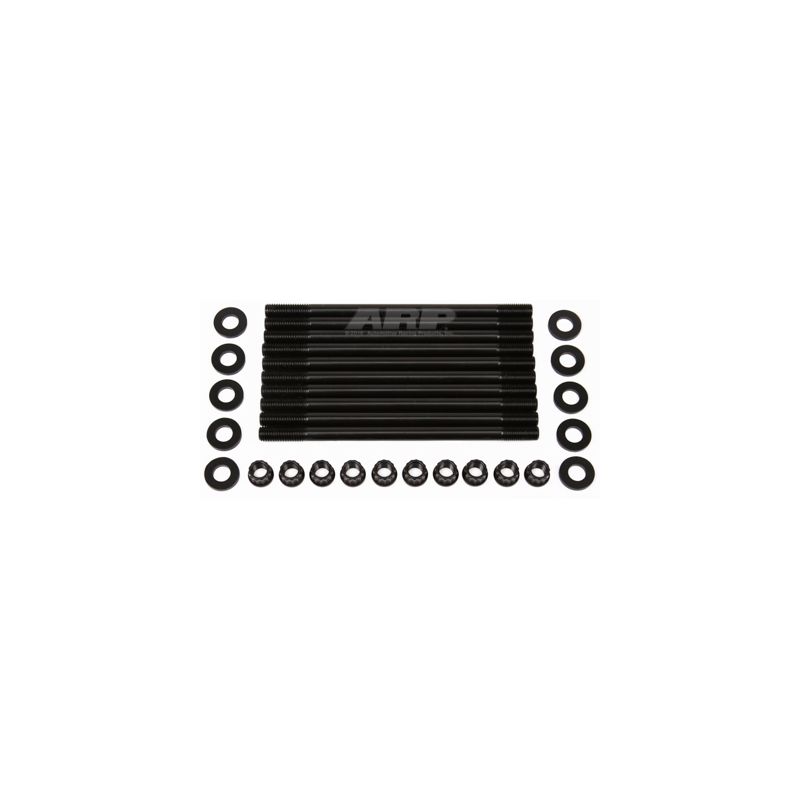

Para estos motores hay dos kits ARP. El kit de espárragos 201-4301, con 10 espárragos en 8740 y tuercas de 12 puntas, se monta en el orden que fijan sus instrucciones: primero los espárragos se enroscan a mano en el bloque, después se coloca la culata y luego las tuercas se aprietan al par, lo que da una precarga más elevada. El kit de tornillos 206-3601, formado por 10 tornillos en 8740 con cabeza de 12 puntas, se monta como la tornillería de origen: culata en su sitio, tornillos apretados al par en el orden del fabricante. El 8740 es un acero al cromo-molibdeno que ARP anuncia con 190.000 psi de resistencia a la tracción. Como referencia, la tornillería de serie de un motor pertenece casi siempre a las clases 10.9 y 12.9, con una resistencia mínima de entre 150.800 y 176.900 psi. En M10 x 1,5, los espárragos 8740 aguantan hasta 500 CV en este cuatro cilindros (valor indicativo calculado). En este cuatro cilindros, el límite de los tornillos 8740 en M10 x 1,5 se sitúa en 500 CV (valor indicativo calculado).

Características técnicas

Par de apriete

Espárragos 201-4301: no se aplica par a los espárragos al entrar en el bloque: se enroscan a mano. Las instrucciones dejan la posibilidad de un fijador de roscas para montarlos de forma permanente, siempre que el apriete termine antes de que el producto endurezca.

Tornillos 206-3601: una rosca que desemboca en el circuito de refrigeración recibe el sellador de roscas ARP, un agujero ciego recibe el lubricante ARP Ultra-Torque. Cada arandela se monta con el chaflán hacia la cabeza del tornillo.

El apriete final se realiza en tres pasadas sucesivas, siguiendo el orden de apriete del fabricante; estos pares solo son válidos con el lubricante de montaje ARP en las roscas y bajo las tuercas o la cabeza de los tornillos.

Las instrucciones prevén el lubricante ARP también en las arandelas.

Los valores de apriete anteriores proceden de las instrucciones ARP 201-4301 (espárragos) y 206-3601 (tornillos), en su revisión vigente en la fecha de publicación. Si una hoja se ha revisado después, solo la versión oficial es válida, y detalla todo el procedimiento de montaje y la secuencia de apriete. Consultar las instrucciones ARP 201-4301 ; Consultar las instrucciones ARP 206-3601

Guía técnica

Para obtener la precarga prevista, la grasa de montaje ARP debe estar en las roscas y bajo las tuercas o la cabeza de los tornillos: los pares de la tabla se establecen con ella.

La marca ARP

Fundada a principios de los años 1970 por Gary Holzapfel, procedente de la industria aeroespacial, ARP (Automotive Racing Products) se marcó la misión de eliminar las roturas de motor causadas por una tornillería insuficiente en competición. Sus miles de referencias se diseñan y producen en California, en varios grados de material según la aplicación.

Las ventajas frente a los tornillos de origen

Criterio	Tornillos de culata de origen	Espárragos reforzados ARP	Tornillos reforzados ARP
Modo de apriete	Par de apriete y luego apriete angular (40 Nm + 90°)	Solo par, en 3 pasadas	Solo par, en 3 pasadas
Rosca del bloque	Solicitada en cada apriete	Preservada (espárrago enroscado a mano)	Solicitada en cada apriete

Cuándo reforzar la tornillería de culata

La tornillería de origen está dimensionada para el motor tal como sale de fábrica. Debe reforzarse cuando:

• Presión de sobrealimentación aumentada en el motor con compresor, o sobrealimentación añadida al motor atmosférico
• La relación de compresión aumenta a lo largo de la preparación
• La junta original se sustituye por una junta MLS reforzada, que exige una precarga alta y uniforme
• El motor ya ha sufrido una culata levantada o una fuga de junta
• El uso en competición impone calentamientos severos y desmontajes de culata regulares

Compatibilidad de vehículos

Referencia OEM: 07 13 1 487 226

¿Por qué es la solución más económica?

Los tornillos de culata de origen, apretados con par y después con apriete angular, quedan alargados para siempre. Más resistente, la tornillería ARP en 8740 soporta una presión de combustión claramente mayor, compresor incluido: limita el riesgo de fuga de junta o de rotura y evita así una reparación mucho más cara que el kit.

Piense en la junta de culata reforzada

Para aprovechar al máximo una tornillería reforzada, combínela con una junta de culata que soporte la misma presión. Esta es la junta que proponemos para este motor:
