Vis/Goujons de culasse renforcés ARP MINI W10B16 W11B16

Les moteurs MINI concernés

Les W10B16 et W11B16 sont les quatre-cylindres en ligne essence de 1,6 litre (1 598 cm³) de la première génération de MINI moderne, produite de 2001 à 2008. Le W10 atmosphérique anime les One et Cooper (R50) et leurs cabriolets (R52) ; le W11 à compresseur équipe les Cooper S (R53), les séries Works et John Cooper Works, ainsi que le cabriolet Cooper S (R52).

D'origine, la culasse est tenue par dix vis principales M10 de 150 mm (référence 07 13 1 487 226), complétées par deux vis M8. Les vis principales se serrent à 40 Nm puis à 90°, les deux vis M8 à 28 Nm. Ce serrage à l'angle allonge les vis principales de façon permanente.

Vis et goujons de culasse renforcés ARP

La visserie de culasse travaille en permanence : elle tient la culasse plaquée contre le bloc, écrase le joint à la bonne valeur et retient la poussée des gaz à chaque explosion. Qu'elle perde un peu de tension, et le joint commence à fuir.

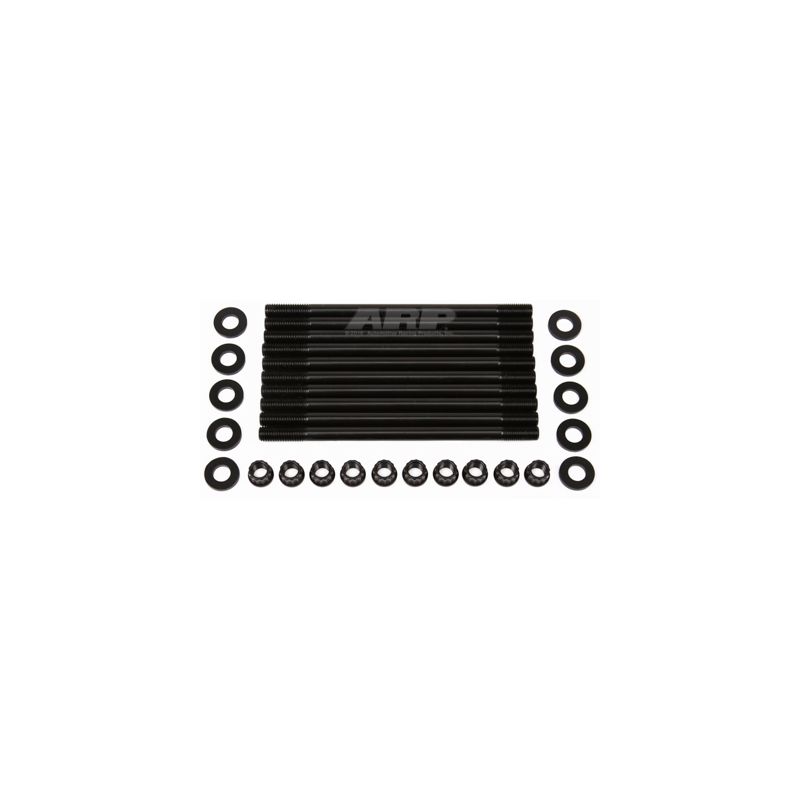

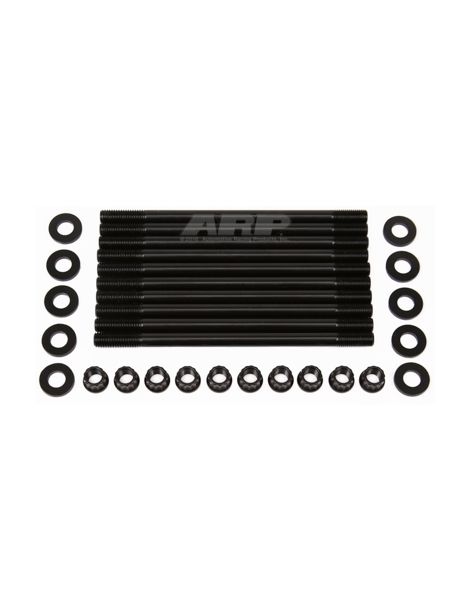

Deux kits ARP sont proposés pour ces moteurs. Le kit de goujons 201-4301, qui compte 10 goujons en 8740 avec écrous 12 pans, se monte dans l'ordre fixé par sa notice : les goujons se vissent d'abord à la main dans le bloc, la culasse se pose ensuite, puis les écrous sont serrés au couple, ce qui procure une précharge plus élevée. Le kit de vis 206-3601, soit 10 vis en 8740 à tête 12 pans, se pose comme la visserie d'origine : culasse en place, vis serrées au couple dans l'ordre du constructeur. Le 8740 est un acier au chrome-molybdène, annoncé par ARP à 190 000 psi de résistance à la traction. À titre de repère, la visserie de série d'un moteur appartient le plus souvent aux classes 10.9 et 12.9, soit une résistance minimale comprise entre 150 800 et 176 900 psi. En M10 x 1,5, les goujons 8740 tiennent jusqu'à 500 ch sur ce quatre-cylindres (valeur indicative calculée). Sur ce quatre-cylindres, la limite des vis 8740 en M10 x 1,5 se situe à 500 ch (valeur indicative calculée).

Caractéristiques techniques

Couple de serrage

Goujons 201-4301 : aucun couple n'est appliqué aux goujons quand ils entrent dans le bloc : ils se vissent à la main. La notice laisse la possibilité d'un frein filet pour les monter de façon permanente, pourvu que le serrage soit fini avant que le produit durcisse.

Vis 206-3601 : un filetage qui débouche dans le circuit de refroidissement reçoit le produit d'étanchéité pour filets ARP, un trou borgne reçoit le lubrifiant ARP Ultra-Torque. Chaque rondelle se monte chanfrein tourné vers la tête de la vis.

Le serrage final se fait en trois passes successives, en suivant l'ordre de serrage du constructeur ; ces couples ne valent qu'avec le lubrifiant d'assemblage ARP sur les filets et sous les écrous ou sous la tête des vis.

La notice prévoit le lubrifiant ARP aussi sur les rondelles.

Les valeurs de serrage ci-dessus proviennent des notices ARP 201-4301 (goujons) et 206-3601 (vis), dans leur révision en vigueur à la date de publication. Si une notice a évolué depuis, seule la version officielle fait foi, et elle détaille toute la procédure de pose ainsi que la séquence de serrage. Consulter la notice ARP 201-4301 ; Consulter la notice ARP 206-3601

Guide technique

Pour obtenir la précharge prévue, la graisse de montage ARP doit être présente sur les filets et sous les écrous ou sous la tête des vis : les couples du tableau sont établis avec elle.

La marque ARP

Fondée au début des années 1970 par Gary Holzapfel, venu de l'industrie aérospatiale, ARP (Automotive Racing Products) s'est donné pour mission d'éliminer les casses moteur causées par une visserie insuffisante en compétition. Ses milliers de références sont conçues et produites en Californie, en plusieurs grades de matière selon l'application.

Les avantages face aux vis d'origine

Critère	Vis de culasse d'origine	Goujons renforcés ARP	Vis renforcées ARP
Mode de serrage	Couple puis angle (40 Nm + 90°)	Couple seul, en 3 passes	Couple seul, en 3 passes
Filetage du bloc	Sollicité à chaque serrage	Préservé (goujon vissé à la main)	Sollicité à chaque serrage

Quand renforcer la visserie de culasse

La visserie d'origine est dimensionnée pour le moteur tel qu'il sort d'usine. Elle doit être renforcée lorsque :

• Pression de suralimentation relevée sur le moteur à compresseur, ou suralimentation ajoutée sur le moteur atmosphérique
• Le taux de compression progresse au fil de la préparation
• Le joint d'origine est remplacé par un joint MLS renforcé, qui demande une précharge élevée et uniforme
• Le moteur a déjà connu une culasse soulevée ou une fuite de joint
• L'usage en compétition impose des chauffes sévères et des déposes de culasse régulières

Compatibilité véhicules

Référence OEM : 07 13 1 487 226

Pourquoi c'est la solution la plus économique ?

Les vis de culasse d'origine, serrées au couple puis à l'angle, gardent un allongement définitif. Plus résistante, la visserie ARP en 8740 supporte une pression de combustion nettement plus forte, compresseur compris : elle limite le risque de fuite de joint ou de rupture, et évite ainsi une remise en état bien plus coûteuse que le kit.

Pensez au joint de culasse renforcé

Pour tirer pleinement parti d'une visserie renforcée, associez-la à un joint de culasse qui encaisse la même pression. Voici le joint que nous proposons pour ce moteur :
