2,0 l 16 V - 4U-GSE
Hersteller
2,0 l 16 V - 4U-GSE
Achtung: Letzte verfügbare Teile!
Neuer Artikel

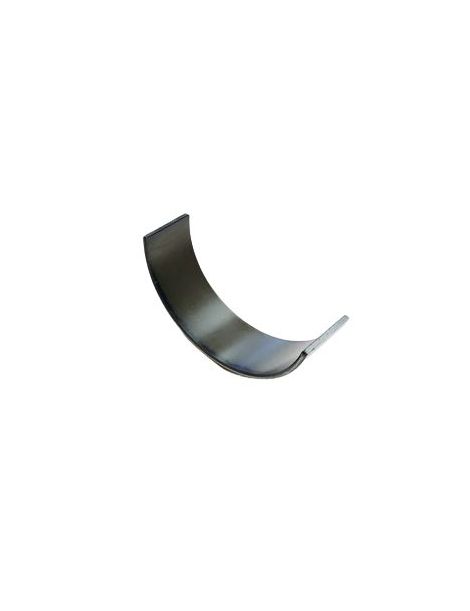

Trimetall-Pleuellager ACL Race und King XPGC für Subaru BRZ (FA20D, FA20C) und Toyota GT86 (FA20D, 4U-GSE).
Der FA20 ist der 2,0-Liter-Boxer-Vierzylinder von Subaru mit 16 Ventilen, bei Toyota 4U-GSE genannt. Er sitzt im Subaru BRZ (FA20D, FA20C) und im Toyota GT86 (FA20D, 4U-GSE). ACL und King geben denselben Lagersatz für diese Motoren an: ein Satz deckt die Familie ab.
Ab Werk erhält dieser Motor Serien-Pleuellager, die für die Belastungen des Originalmotors ausgelegt sind: Sobald Leistung, Drehzahl oder Ladedruck steigen, stoßen sie an ihre Grenzen.
Ein Trimetall-Lager besteht aus drei Schichten: einem Stahlrücken, einer Zwischenschicht aus Kupfer-Blei mit hoher Tragfähigkeit und einer reibungsarmen Laufschicht, die den Zapfen schützt. Der komplette Satz umfasst 8 Lagerschalen, also vier Paare für einen Vierzylinder.
Das Originallager beschränkt sich auf eine Aluminiumlegierung auf Stahlrücken, ausgelegt für niedrige bis mittlere Belastungen, während Trimetall für hohe und dauerhafte Belastungen konzipiert ist: ein Aluminium-Bimetall verträgt etwa 8 000 psi, ein Performance-Trimetall bis zu 12 000 psi, also 50 % mehr. Daraus ergeben sich eine höhere Belastbarkeit und eine längere Lebensdauer bei Turbo-, Kompressor- und hochdrehenden Motoren.
| ACL / King Lager Ø Pleuelzapfen 49.976 / 50.000 mm Ø Lagersitz 53.000 / 53.024 mm Breite 15.6 mm (ACL), 15.5 mm (King) |
| Referenz | Marke und Behandlung | Maß | Wandstärke (mm) |
|---|---|---|---|
| 4B8310H-STD | ACL Race - Ohne Behandlung | Standard | 1.504 |
| 4B8310HX-STD | ACL Race - Ohne Behandlung | Std, erhöhtes Spiel (HX) | 1.491 |
| 4B8310H-.025 | ACL Race - Ohne Behandlung | +0.025 | 1.5165 |
| 4B8310H-.25 | ACL Race - Ohne Behandlung | +0.25 | 1.629 |
| CR4616XPGC | King Racing - pMaxKote | Standard | 1.504 |
| CR4616XPGC STDX | King Racing - pMaxKote | Std, erhöhtes Spiel (STDX) | 1.491 |
| CR4616XPGC0.25 | King Racing - pMaxKote | +0.25 | 1.631 |
Das Betriebsspiel ist der Spalt zwischen Lager und Zapfen, in dem der Ölfilm zirkuliert.
Im Betrieb reibt der Pleuelzapfen nicht am Lager: Er läuft auf diesem Ölfilm, der die Last trägt. Das Spiel bestimmt die Dicke dieses Films: zu eng fließt das Öl schlecht, die Temperatur steigt und die Fressgefahr nimmt zu; zu weit entweicht das Öl, der Film verliert Tragfähigkeit und der Öldruck sinkt. Das richtige Spiel ist der Ausgleich zwischen ausreichender Schmierung und einem gut aufrechterhaltenen Ölfilm.
| Maß / Ausführung | Wann wählen | ACL Race Series | King XPGC |
|---|---|---|---|
| Standard (STD) | Serienzapfen, nicht geschliffen | 0.053 bis 0.063 mm | 0.050 mm - 0.055 mm |
| Erhöhtes Spiel (HX / STDX) | Größeres Spiel: hoher Öldurchsatz, hohe Drehzahl | 0.078 bis 0.088 mm | 0.075 mm - 0.080 mm |
| +0.025 / +0.026 mm | Polierter Zapfen | 0.053 bis 0.063 mm | 0.050 mm - 0.055 mm |
| +0.25 mm | Zapfen auf 0.25 mm geschliffen | 0.053 bis 0.063 mm | 0.050 mm - 0.055 mm |
Kontrolle bei der Montage: einen Messfaden (Plastigauge) auf den Zapfen legen, den Pleueldeckel mit dem vorgeschriebenen Drehmoment anziehen (siehe Drehmomenttabelle unten) und die Quetschbreite mit der Skala vergleichen, um das Spiel abzulesen.
Die hier gezeigten Pleuellager von ACL und King sind Trimetall-Lager, ausgelegt für den Motorenbau und den Rennsport. Im Vergleich zu einem Original-Lager nehmen sie deutlich höhere Belastungen auf: Sie verkraften mehr Leistung, hohe Drehzahlen oder den Einbau eines Turbos oder Kompressors, dort wo ein Serienlager schnell an seine Grenze kommt.
 | ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, bietet mit seiner Race Series präzise Trimetall-Lager, in zahlreichen Maßen erhältlich und weltweit in getunten Motoren bewährt. |
 | King Engine Bearings, israelischer Hersteller von Hochleistungs-Motorlagern seit den 1960er-Jahren, bietet mit seiner Trimetall-Legierung pMax Black Lager, die für hohe Belastungen ausgelegt sind, mit einer optionalen pMaxKote-Beschichtung (Version XPGC). |
| Merkmal | ACL Race Series | King Racing |
| Schnittansicht |  |  |
| Typ | Hochleistungs-Trimetall-Lager | Hochleistungs-Trimetall-Lager |
| Herstellungsland | Australien | Israel |
| Aufbau | Trimetall: Stahlrücken, Kupferschicht, weiche Oberfläche | Trimetall: Stahlrücken, Kupferschicht, weiche Oberfläche |
| Legierung | Race Series (Kupfer-Blei) | pMax Black (gehärtetes Kupfer-Blei) |
| Schutzbeschichtung | Nein | pMaxKote (optional, Version XPGC): Polymerbeschichtung auf der Oberfläche, die den Verschleiß bei geringer Schmierung reduziert (Kaltstarts, dünner Ölfilm). |
| Verfügbare Maße | Standard bis +0.25 mm (+ erhöhtes Spiel HX) | Standard bis +0.25 mm (+ erhöhtes Spiel STDX) |
Dieser Pleuellagersatz passt für die Boxer-Vierzylinder FA20 und 4U-GSE der folgenden Subaru- und Toyota-Modelle:
| Marke | Modell (Baureihe) | Motorcode | Leistung | Jahre |
|---|---|---|---|---|
| SUBARU | BRZ (ZC6) 2.0 (ZC6) | FA20D, FA20C | 200–208 PS | 2012–9999 |
| TOYOTA | GT 86 Coupé (ZN6_) 2.0 (ZN6AC_, ZN6BC_, ZN6EY_, ZN6K, ZN6) | FA20D, FA20, 4U-GSE | 200–207 PS | 2012–9999 |
