Geschmiedete Pleuel Alfa Romeo - 1.7L 16V Turbo - 1750 TBi für geschmiedete Kolben

Der Motor Alfa Romeo 1750 TBi

Der 1750 TBi ist der aufgeladene Vierzylinder-Benziner mit Direkteinspritzung von Alfa Romeo: 1.742 cm³, Sechzehnventiltechnik und Phasensteller an beiden Nockenwellen. Je nach Modelljahr und Modell kam er mit 200, 235 und später 240 PS, von Limousine und Kombi der 159 bis zum Coupé 4C, was ihn zu einem der verbreitetsten modernen Motoren der Marke macht.

Der Name erinnert bewusst an den historischen 1750 von Alfa Romeo, technisch ist es jedoch ein moderner aufgeladener Motor: kleiner Hubraum, hoher Zylinderdruck und Drehmoment schon sehr früh. Genau deshalb reagiert er gut auf Kennfeldarbeit sowie auf Ansaug- und Abgasmaßnahmen.

Die Kehrseite ist bekannt: der Serienkurbeltrieb ist auf die Werksleistung abgestimmt. Sobald der Ladedruck steigt, das Kennfeld aggressiver wird oder die Drehzahlgrenze angehoben ist, sehen die Pleuel deutlich höhere Wechsellasten und werden zum begrenzenden Bauteil. Ein geschmiedeter, gewichtsgepaarter Satz mit ARP-Verschraubung verschiebt diese Grenze weit über den Serienbereich hinaus.

Die geschmiedeten Pleuel

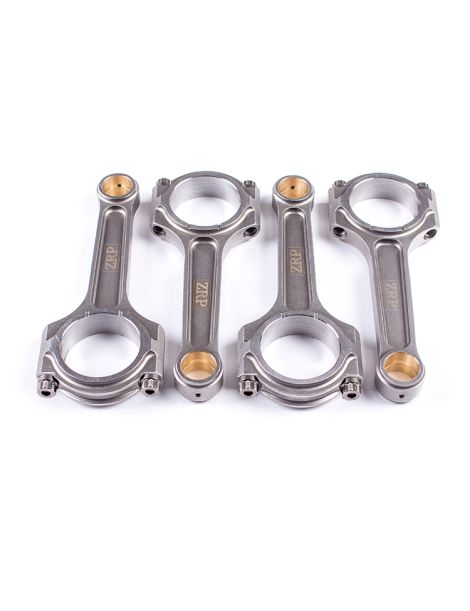

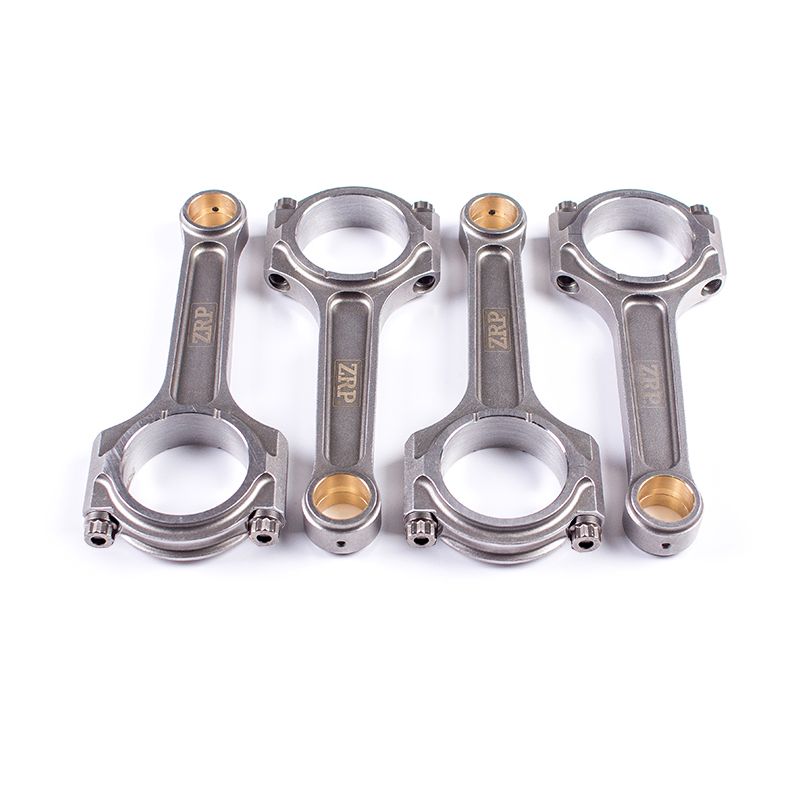

Geschmiedete Pleuel ersetzen den Serientrieb des 1750 TBi durch in 4340-Stahl gesenkgeschmiedete und danach vollständig bearbeitete Schäfte. Der beim Schmieden entstehende Faserverlauf folgt der Bauteilkontur und ergibt eine Dauerfestigkeit, die ein Großserienpleuel nicht erreicht; der Satz wird anschließend gewogen und gepaart, um die Auswuchtung zu erhalten.

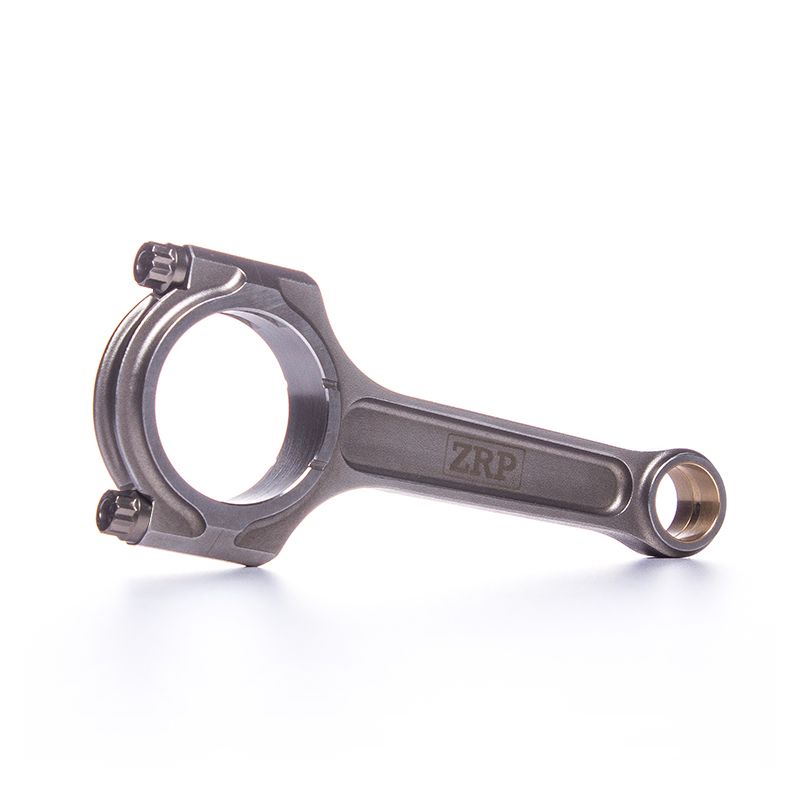

Das hier angebotene I-HD-Profil ist ein I-Beam mit verstärktem Querschnitt: es hält die oszillierende Masse in Grenzen, was einem drehfreudigen Vierzylinder hilft, und verdickt gleichzeitig die höchstbelasteten Bereiche, um dem Druck eines hart arbeitenden Laders zu begegnen. ARP 2000- oder ARP L19-Schrauben vervollständigen den Satz je nach angestrebter Last.

Diese Pleuel richten sich an 1750 TBi, die für Rallye, Rundstrecke und Trackday, Drift, Drag, Bergrennen und Time Attack aufgebaut werden. Sie sichern Stage 2-, Stage 3- und Stage 4+-Aufbauten ab, sobald Schmiedekolben, ein größerer Lader, mehr Ladedruck oder eine höhere Drehzahlgrenze den Motor aus seinem ursprünglichen Lastenheft holen.

Technische Daten der geschmiedeten Pleuel 1750 TBi

ZRP: Gerades, nicht konisches Pleuelauge.

Anzugsmoment und Längung

Hersteller bevorzugen die Dehnungsmessung (Stretch Gauge) gegenüber dem reinen Drehmoment: Sie ist der zuverlässigste Hinweis auf die tatsächliche Vorspannung der Schraube.

Technischer Leitfaden

Geschmiedeter 4340-Stahl: Was ist das?

Die Pleuelprofile

Profil I-HD. Eine verstärkte Variante des I-Pleuels: Der zentrale I-Querschnitt bleibt leicht für freie Drehzahlentfaltung, während Pleuelauge und -kopf verstärkt sind (Heavy Duty), um hohe Drehmomente aufzunehmen. Ein hervorragender Kompromiss aus Leichtigkeit und Robustheit für stark getunte Turbo-Vierzylinder wie den 1750 TBi.

Wie wählt man seine Pleuelschrauben?

Pleuelschrauben gehören zu den am stärksten belasteten Bauteilen des Motors: Sie halten den Deckel bei jeder Umdrehung geschlossen. NSB Concept bietet diese Pleuel mit zwei ARP-Schraubenqualitäten, je nach angestrebtem Ausbau.

	ARP 2000 (Zugfestigkeit etwa 220.000 psi, also ~1.517 MPa) ist der Hochleistungsstandard. Er deckt Aufbauten bis 200 PS pro Zylinder in 3/8" und bis 8.500 U/min ab. Vielseitig und bekannt für Robustheit und Zuverlässigkeit, wird er auf Rundstrecke, Trackday, Drift, Rallye, Drag und Bergrennen eingesetzt, ohne besondere Lageranforderungen.
	ARP L19 (Zugfestigkeit etwa 260.000 psi, also ~1.793 MPa) richtet sich an extrem belastete Motoren. Er erlaubt bis zu 250 PS pro Zylinder in 3/8" und bis 10.000 U/min, bei hohem Ladedruck und dauerhaft hohen Drehzahlen. Dieser Stahl bleibt empfindlich gegen Korrosion und Wasserstoffversprödung: Er muss geölt und vor Feuchtigkeit geschützt montiert und gelagert werden.

Messung der Schraubenlängung

ARP-Längenmessuhr kaufen →

Die angebotenen Marken

ZRP ist ein griechischer Hersteller geschmiedeter Hochleistungspleuel, gegründet von Alex Drakos in Athen. Jedes Pleuel wird aus 4340-Stahl geschmiedet, präzise bearbeitet und auf ±1 g ausgewuchtet, um bei höchsten Drehzahlen zuverlässig zu bleiben. In Griechenland entwickelt und geprüft sowie in Rallye, auf der Rundstrecke und im Drift erprobt, werden sie für den 1750 TBi im I-HD-Profil mit ARP-2000- oder ARP-L19-Schrauben angeboten.

Glossar

1) Kleines Pleuelauge 2) Durchmesser kleines Auge 3) Pleuelschaft 4) Pleuelschraube 5) Großes Pleuelauge 6) Mutter / Pleuelschraube 7) Pleueldeckel 8) Durchmesser großes Auge 9) Augenabstand

Fahrzeugkompatibilität des Motors Alfa Romeo 1750 TBi

Diese Schmiedepleuel sind mit allen Fahrzeugen kompatibel, die mit dem Alfa Romeo 1750 TBi-Motor ausgestattet sind, über alle Leistungsversionen hinweg:

OEM-Referenz: 5 521 0496 (Satz mit 4 Pleueln).

Warum ist es die wirtschaftlichste Lösung?

Wenn der Serienkurbeltrieb eines 1750 TBi aufgibt, mit gebrochener, verbogener oder an der Lagerschale angelaufener Pleuelstange, genügt es nie, nur die schuldige Stange zu tauschen: Die Kolben, in den meisten Fällen ebenfalls beschädigt, gehen mit, und dazu kommen die Bearbeitung des Blocks, die Lagerschalen und die Schrauben. Die Rechnung erreicht schnell einen hohen Betrag für eine schlichte Rückkehr in den Originalzustand, ohne jeden Gewinn an Zuverlässigkeit.

Für ein vergleichbares, manchmal geringeres Budget verändert ein Satz aus vier geschmiedeten Pleuelstangen aus 4340-Stahl zusammen mit geschmiedeten Kolben den Charakter des Kurbeltriebs: deutlich größere Sicherheitsreserve, Beständigkeit gegen hohen Ladedruck, beherrschte und bei jeder Demontage prüfbare Schraubenvorspannung und eine echte Möglichkeit, die Leistung zu steigern, ohne den Block wieder zu öffnen. Genau das wählen europäische Motorenbauer seit mehr als fünfzehn Jahren.

Bei gleichem Budget: mehr Zuverlässigkeit, mehr Potenzial, mehr Lebensdauer und ein Motor, der sich ohne Überraschungen zusammenbauen lässt.
