Valvole di scarico rinforzate Audi RS3 TT RS RS Q3 2.5 TFSI DAZA

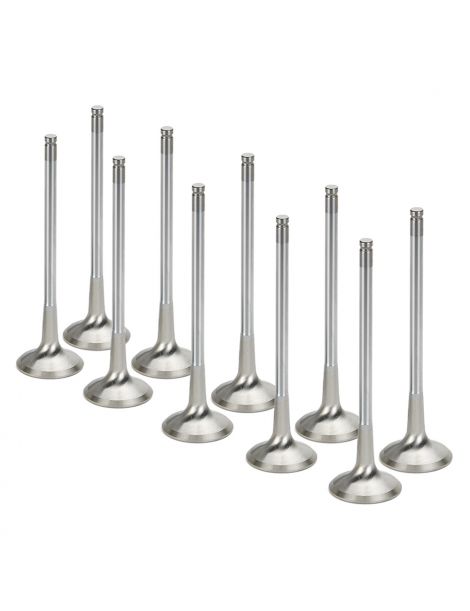

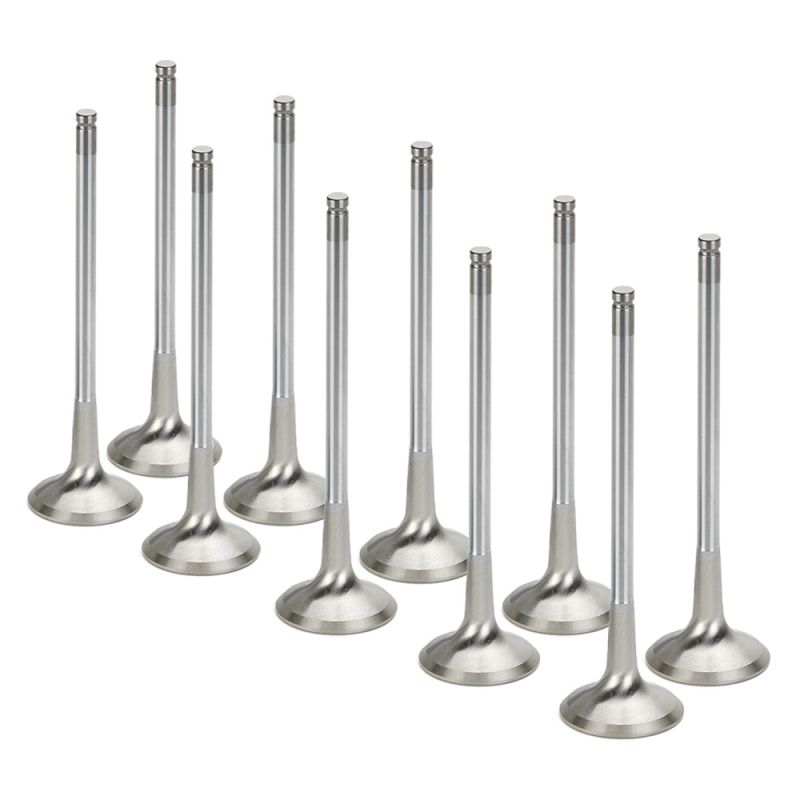

Kit di 10 valvole di scarico rinforzate per Audi 2.5 TFSI DAZA.
- Marche: SUPERTECH, FERREA
- Motore: DAZA (RS3 8V, TT RS FV, RS Q3)
- Dimensioni: fungo 28, 29 o 30 mm, stelo 6 mm
- Materiale: Inconel o Inconel al sodio, a 1 o a 3 canalini
Motori Audi interessati
Il DAZA è la versione da 400 CV del cinque cilindri 2.5 TFSI di Audi. Equipaggia la RS3 8V dal 2017, la TT RS FV dal 2016 e la RS Q3 della generazione F3.
Con quattro valvole per cilindro conta 10 valvole di scarico. Il pezzo Audi 079 109 611 G ha un fungo di 28 mm, uno stelo di 6 mm e una lunghezza di 101,9 mm. Su questo motore spesso rimappato, lo scarico lavora già di serie sotto un forte carico termico.
Valvole di scarico rinforzate SUPERTECH e FERREA
Il cinque cilindri DAZA spinge i suoi gas combusti verso la turbina attraverso 10 valvole di scarico, che vivono la fase più calda del ciclo. Sul lato del metallo, il loro fungo oltrepassa 1.000 °C su questo motore turbo, mentre su un aspirato si ferma tra 760 e 870 °C. Il fungo si raffredda anzitutto tramite la sede, per circa il 75 %, e per il 20 % circa tramite la guida. Prendendo come riferimento la famiglia di acciai EV8, la resistenza scende da 550 MPa a 600 °C a 300 MPa a 800 °C. Con più pressione, giri e carico, il fungo si scalda, perde robustezza, si deforma e poi perde tenuta sulla sede.
Per assorbire queste temperature, le valvole rinforzate impiegano superleghe. Tutte le SUPERTECH qui proposte sono in Inconel, lega di nichel che mantiene 860 MPa a 732 °C e 554 MPa a 816 °C, un vantaggio di quasi l'85 % sull'acciaio EV8 verso 800 °C; la versione HS riceve inoltre uno stelo cavo pieno di sodio, liquido da 97,8 °C, che drena verso la guida il calore accumulato dal fungo. Le FERREA appartengono invece alla serie Competition Plus, fusa in una Super Alloy ad alto tenore di nichel, che dichiara un 20 % di resistenza termica aggiuntiva e una vita della sede allungata del 25 %.
Esistono due misure maggiorate: +1 mm, con fungo da 29 mm, e +2 mm, con 30 mm; stelo e lunghezza restano identici. Un fungo più grande offre una sezione di passaggio più ampia, il cilindro si svuota più rapidamente verso il turbo, si riempie meglio e guadagna potenza. Bisogna allora portare le 10 sedi di scarico al diametro scelto.
Caratteristiche tecniche delle valvole di scarico
| Codice | Marca | Misura | Ø fungo | Ø stelo | Lunghezza | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| VWEVI-1002S-10 | SUPERTECH | Standard | 28,0 mm | 6 mm | 101,8 mm | 1 | Inconel |
| VWEVI-1002S-HS-10 | SUPERTECH | Standard | 28,0 mm | 6 mm | 101,8 mm | 1 | Inconel al sodio |
| VWEVI-1004S-10 | SUPERTECH | +1 mm | 29,0 mm | 6 mm | 101,8 mm | 1 | Inconel |
| VWEVI-1006S-10 | SUPERTECH | +2 mm | 30,0 mm | 6 mm | 101,8 mm | 1 | Inconel |
| F2417P*10 | FERREA | Standard | 28,0 mm | 6 mm | 102,0 mm | 3 | Super Alloy (base nichel) |
| F2418P*10 | FERREA | +1 mm | 29,0 mm | 6 mm | 102,0 mm | 3 | Super Alloy (base nichel) |
Montaggio delle valvole
| Componente | Originale Audi | Rinforzati |
|---|---|---|
| Semiconi | KPR-6S-7 (1 canalino) | |
| Paraolio valvole | 06L 109 675 D | VS-VBM6E-10 (scarico) |
| Guida valvola | GDE-AU18T |
Le SUPERTECH hanno un solo canalino, le FERREA tre: i semiconi si scelgono in base al codice scelto.
A 28 mm, la misura Audi, le sedi di scarico vengono solo controllate; a 29 o 30 mm vengono ripassate al diametro della valvola.
I paraolio valvole di scarico Audi hanno il codice 06L 109 675 D.
Guida tecnica
Le marche proposte
| SUPERTECH, fondata nel cuore della Silicon Valley, lavora per il motorsport da tre decenni: molle valvola, valvole, piattelli in titanio e guide. Inox, titanio o Inconel: il materiale delle sue valvole viene definito motore per motore, poi convalidato sul campo da preparatori attivi nei rally, in circuito e nel dragster. | |
| FERREA Racing Components parte nel 1978, sostenuta dal duo Urrutia e Ferrea. Le officine della Florida e dell'Argentina modellano valvole in inox, titanio e superleghe di nichel, apprezzate dai motoristi, in NASCAR o nel dragster. |
Come scegliere
Alloggiati contro il piattello superiore, i semiconi mordono i canalini ricavati sullo stelo. Con un solo canalino o con tre, la valvola non viene trattenuta nello stesso modo, e i vantaggi che offre cambiano di conseguenza.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura originale, 28 mm Se la testata ha sedi di scarico sane, mai toccate, questa misura si monta così com'è, senza lavorazioni, da entrambi i costruttori. |
Maggiorata +1 o +2 mm, 29 o 30 mm Un fungo più largo apre di più il passaggio: circa 10-12 cfm per millimetro, un cilindro che si svuota prima verso il turbo e accoglie più aria fresca, a vantaggio della potenza. Sedi da lavorare al diametro scelto; recupera anche sedi già rettificate. La +2 mm esiste solo da SUPERTECH. |
| Canalini | 1 canalino Pizzicato dai semiconi, lo stelo risparmia il canalino e la superficie d'appoggio più ampia frena l'attrito: molle dure, alzata importante e giri elevati sono sopportati meglio. È il montaggio di ogni SUPERTECH, con o senza sodio, consigliato per un DAZA molto elaborato. Semiconi KPR-6S-7 obbligatori, preferibilmente nuovi. |
3 canalini Lo stelo gira liberamente tra i suoi semiconi. Sufficiente per un DAZA stradale poco modificato; semiconi nuovi consigliati. Punto debole: ogni ricaduta della valvola sollecita il canalino inferiore, il più fragile. Unica soluzione FERREA per questo motore. |
Quando le valvole rinforzate diventano necessarie
- Rimappatura che spinge la pressione di sovralimentazione (versione Inconel consigliata)
- Turbo più grande o turbo ibrido con più portata
- Alberi a camme o molle valvola più aggressivi
- Uso intensivo in pista o track day ripetuti
- Valvole di scarico di serie rigate, bruciate o consumate
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| RS3 (8V) | DAZA | 400 CV | 2017-2020 |
| TT RS (FV) | DAZA | 400 CV | 2016- |
| RS Q3 (F3) | DAZA | 400 CV | 2019- |
Codice OEM (valvola di scarico): 079 109 611 G
Pensa anche alle valvole di aspirazione
Con la testata del 2.5 TFSI smontata, conviene rifare pure l'aspirazione, cioè valvole e relativi paraolio valvole. Ecco la pagina dell'aspirazione:
| Valvole di aspirazione Audi 2.5 TFSI → |
-
