Bronzine di biella trimetallo BMW N63B44 S63B44

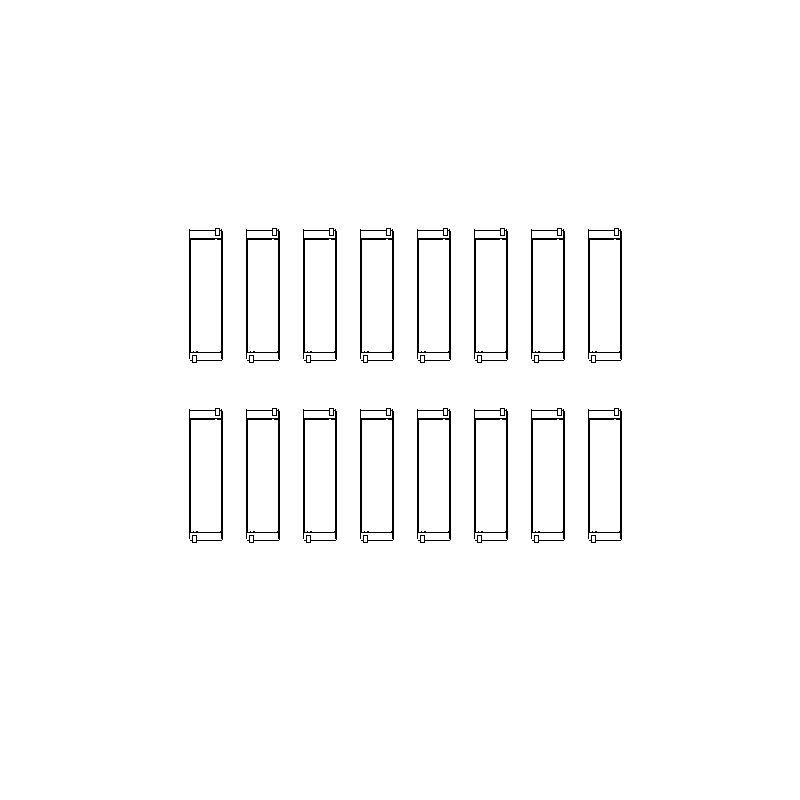

Kit di 16 semicuscinetti di biella trimetallo per BMW V8 N63B44 e S63B44.
- Marchi e trattamenti: ACL Race, ACL Calico e King GPC
- Compatibilità: Serie 5, 6, 7, 8, X5, X6
- Codici motore: N63B44, S63B44
- Misure disponibili: da standard a +0.25 mm, versioni a gioco maggiorato (HX, STDX)
I V8 BMW N63B44 e S63B44
I motori N63B44 e S63B44 sono V8 da 4,4 litri montati sulle BMW Serie 5, 6, 7 e 8 e sulle X5 e X6. Erogano da 405 a 635 CV a seconda della versione ed equipaggiano veicoli prodotti dal 2007.
All'uscita dalla fabbrica, BMW monta su questi motori cuscinetti di biella di serie, dimensionati per i carichi del motore originale: non appena potenza, regime o pressione di sovralimentazione aumentano, raggiungono i loro limiti.
Per queste bronzine di biella il manuale d'officina BMW prescrive un gioco di funzionamento da 0.025 a 0.070 mm.
Le bronzine di biella trimetallo

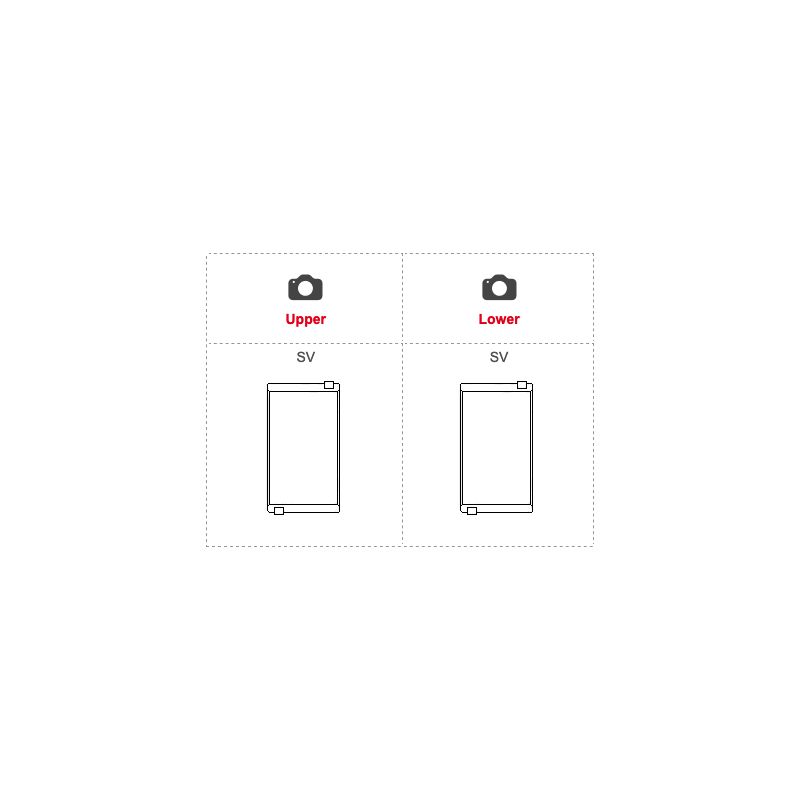

Una bronzina trimetallica sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antifrizione che protegge il perno. Il set completo comprende 16 semibronzine, otto coppie per un V8. Per King, il set completo è composto da una confezione CR8050GPC da 8 coppie.
La bronzina di origine si limita a una lega di alluminio su dorso in acciaio, destinata a carichi bassi e medi, mentre il trimetallo è concepito per carichi elevati e prolungati: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL Ø perno di biella 53.971 / 53.990 mm Ø sede 57.600 / 57.616 mm Larghezza 15 mm |
Bronzine King Ø perno di biella 53.97 / 53.99 mm Ø sede 57.60 / 57.61 mm Larghezza 14.8 mm |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 8B1578H-STD | ACL Race - Senza trattamento | Standard | 1.794 |
| 8B1578HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.781 |
| 8B1578H-.025 | ACL Race - Senza trattamento | +0.025 | 1.807 |
| 8B1578H-.25 | ACL Race - Senza trattamento | +0.25 | 1.919 |
| 8B1578HC-STD | ACL Race - Calico CT-1 | Standard | |
| CR8050GPC | King GPC - Rivestimento polimerico | Standard | 1.796 |
| CR8050GPC STDX | King GPC - Rivestimento polimerico | Std, gioco maggiorato (STDX) | 1.783 |
| CR8050GPC.026 | King GPC - Rivestimento polimerico | +0.026 | 1.809 |
| CR8050GPC0.25 | King GPC - Rivestimento polimerico | +0.25 | 1.923 |
Gioco di funzionamento
Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di biella, riempita dal film d'olio.
Mentre il motore gira, il perno di biella galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.
| Misura / versione | Quando sceglierla | ACL Race Series | King GPC |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.056 a 0.067 mm | 0.054 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.082 a 0.092 mm | 0.079 mm |
| +0.025 / +0.026 mm | Perno lucidato | da 0.056 a 0.067 mm | 0.054 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.056 a 0.067 mm | 0.054 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Queste bronzine di biella trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.
Le due marche
![]() |

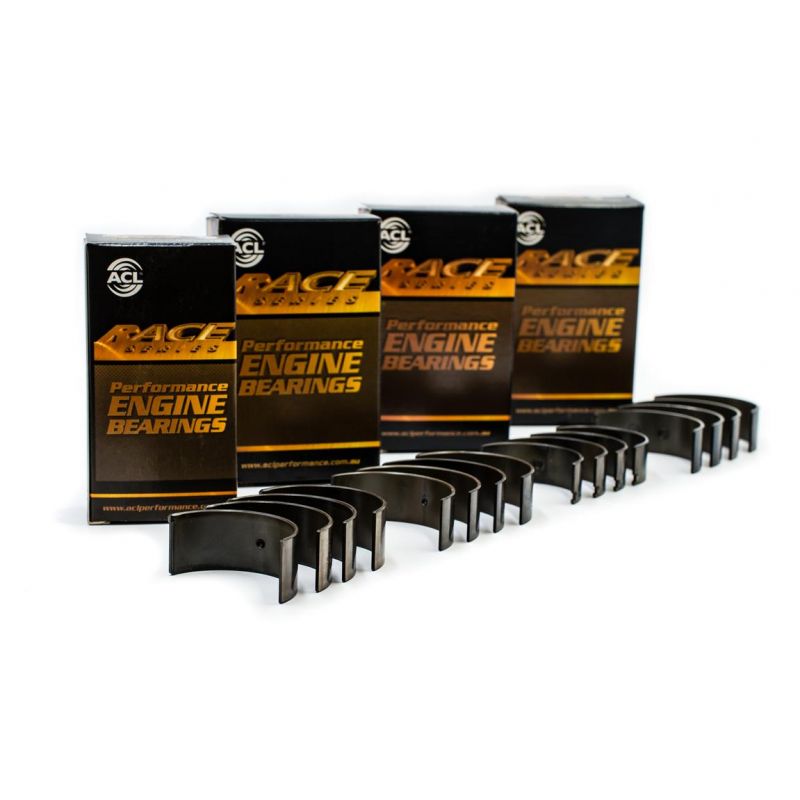

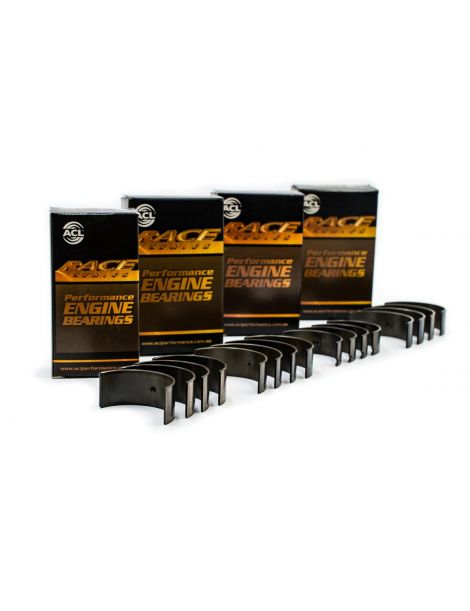

ACL Bearing Company, produttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua gamma Race Series bronzine trimetalliche precise, disponibili in numerose maggiorazioni e collaudate sui motori elaborati di tutto il mondo. La versione Calico (suffisso HC) riceve in più il rivestimento CT-1, un lubrificante secco a film che riduce l'attrito e l'usura per abrasione. |
![]() |
King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la gamma GPC un trimetallo a base d'argento: dorso in acciaio, strato intermedio in bronzo al piombo e strato superficiale a base d'argento con particelle di lubrificante solido. Il rivestimento polimerico da 10 micron protegge la bronzina in caso di carenza d'olio o di contatto metallo su metallo, e la gamma sopporta fino a 17 000 psi. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallo: dorso in acciaio, bronzo al piombo, superficie a base d'argento |
| Lega | Race Series (rame-piombo) | GPC (argento, lubrificante solido) |
| Rivestimento protettivo | No (Race); Calico CT-1 (HC) | Sì: polimero 10 µm |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.25 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo set di cuscinetti di biella è adatto ai V8 BMW N63B44 e S63B44 dei seguenti veicoli:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| BMW | Serie 5 (F10) | S63B44B, N63B44A, N63B44B | 405 a 600 CV | 2010–2016 |
| BMW | Serie 5 (G30, F90) | N63B44C, S63B44B | 462 a 635 CV | 2017–2023 |
| BMW | Serie 5 Gran Turismo (F07) | N63B44A, N63B44B | 408 a 449 CV | 2009–2017 |
| BMW | Serie 5 Touring (F11) | N63B44A, N63B44B | 408 a 449 CV | 2010–2017 |
| BMW | Serie 6 Coupé (F13) | S63B44B, N63B44A, N63B44B | 405 a 600 CV | 2011–2017 |
| BMW | Serie 6 Cabriolet (F12) | S63B44B, N63B44A, N63B44B | 405 a 600 CV | 2010–2018 |
| BMW | Serie 6 Gran Coupe (F06) | N63B44B, S63B44B | 449 a 600 CV | 2012–2018 |
| BMW | Serie 7 (F01, F02, F03, F04) | N63B44A, N63B44B | 405 a 465 CV | 2008–2015 |
| BMW | Serie 7 (G11, G12) | N63B44C | 449 CV | 2015–2019 |
| BMW | Serie 8 Coupé (G15, F92) | S63B44B | 600 a 625 CV | dal 2019 |
| BMW | Serie 8 Cabriolet (G14, F91) | S63B44B | 600 a 625 CV | dal 2019 |
| BMW | Serie 8 Gran Coupe (G16, F93) | S63B44B | 600 a 625 CV | dal 2019 |
| BMW | X5 (E70) | N63B44A, S63B44A | 405 a 563 CV | 2009–2013 |
| BMW | X5 (F15, F85) | N63B44B, S63B44B | 449 a 575 CV | 2013–2018 |
| BMW | X5 (G05, F95) | S63B44B | 600 a 625 CV | dal 2019 |
| BMW | X6 (E71, E72) | N63B44A, S63B44A | 408 a 563 CV | 2007–2014 |
| BMW | X6 (F16, F86) | N63B44B, S63B44B | 449 a 575 CV | 2014–2019 |
| BMW | X6 (G06, F96) | S63B44B | 600 a 625 CV | 2019–2023 |
Perché sostituire le bronzine
Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
-
