Kit molle valvola rinforzate BMW S63

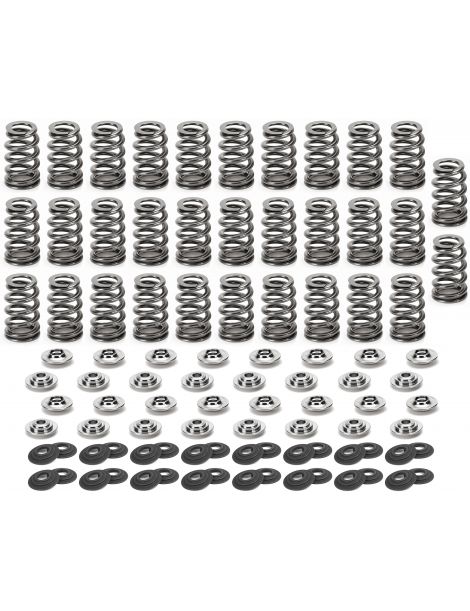

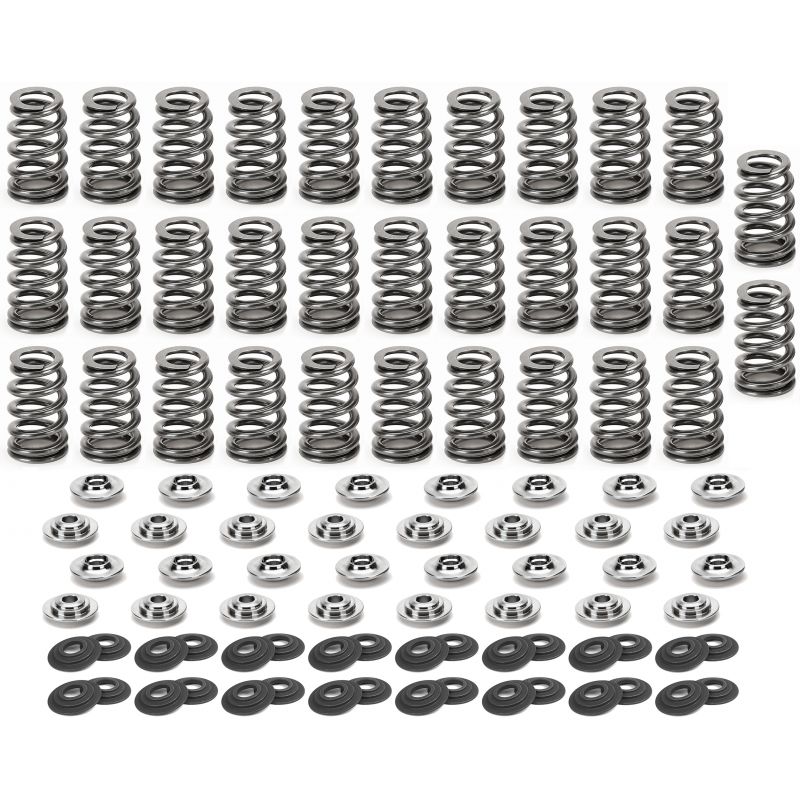

Kit di 32 molle valvola rinforzate per BMW S63 V8.
- Marca: SUPERTECH
- Motori: S63 (M5, M6, M8, X5 M, X6 M)
- Molle: singole coniche
- Contenuto: molle, piattelli superiori in titanio, paraolio valvole
Motori BMW interessati
Questo kit è destinato al V8 biturbo BMW S63 di 4,4 litri a 32 valvole montato sui modelli M: M5 F10 e F90, M6 F06, F12 e F13, M8, X5 M e X6 M, dal 2011 al 2023.
Ogni valvola, con stelo da 6 mm, è azionata da un bilanciere a rullo con elemento idraulico di recupero gioco e richiamata da una molla valvola singola 11 34 7 578 825. È trattenuta dal piattello superiore 11 34 7 504 271, sostituito da 11 34 7 614 134, e dai semiconi 11 34 1 461 405 (Ø 6, 3 canalini). Questi codici sono quelli dell'S63B44B montato fino al 07/2015.
Kit molle valvola rinforzate SUPERTECH
La molla valvola svolge due compiti: chiudere la valvola dopo ogni apertura e tenerla ben appoggiata alla camma per tutta la corsa. Con l'aumento dei giri l'inerzia di valvola e piattello cresce in fretta; quando la forza della molla valvola non basta più, la valvola si stacca dalla camma, ricade con violenza sulla sede e può arrivare fino al pistone. Questo sfarfallamento fissa il limite del motore.
Questo kit SUPERTECH resta fedele a una sola molla valvola per valvola e ne indica con precisione la forza: 369 N di pressione installata allo scarico, 356 N in aspirazione e 734 N a 10 mm di alzata, con una rigidità di 36,5 N/mm. Di forma conica, misura 24,4 mm di diametro in basso contro 21,0 mm in alto. I piattelli superiori forniti sono in titanio, metallo meno denso dell'acciaio, così le parti mobili perdono peso, e il kit comprende anche 32 paraolio valvole nuovi: tutto il lavoro si fa in una volta.
Caratteristiche tecniche del kit molle valvola
| Codice | Marca | Molle | Ø esterno / interno | Pressione installata | Carico in alzata | Rigidità | Alzata massima | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-BMS63B | SUPERTECH | Singole coniche | Base 24,4 / 17,6 mm Sommità 21,0 / 14,2 mm |
369 N a 35,7 mm (scar.) 356 N a 36,0 mm (asp.) |
734 N a 10 mm | 36,5 N/mm | 12,0 mm | 32 molle, 32 piattelli superiori in titanio, 32 paraolio valvole |
Montaggio del kit molle valvola
| Componente | Originale BMW | Kit molle valvola rinforzate |
|---|---|---|
| Molla valvola | 11 34 7 578 825, singola | Specifico del kit |
| Piattello superiore | 11 34 7 504 271 (sostituito da 11 34 7 614 134) | Specifico del kit |
| Piattello inferiore | Originale mantenuto | |
| Semiconi | 11 34 1 461 405 (Ø 6, 3 canalini) | Originali mantenuti |
| Paraolio valvole | Kit 11 34 0 039 494; 11 34 0 054 492 | Specifico del kit |
SUPERTECH SPRK-BMS63B: 32 molle valvola coniche SPR-FE20BE, 32 piattelli superiori in titanio RET-BMN54-TE e 32 paraolio valvole VSI-EC60-E forniti. La pressione installata è indicata a un'altezza di 35,7 mm lato scarico (83 lbs) e di 36,0 mm lato aspirazione (80 lbs).
L'altezza installata si misura tra il piattello inferiore e il piattello superiore, a valvola chiusa. SUPERTECH indica la sua pressione installata per questa altezza precisa; se aumenta, ad esempio dopo la lavorazione delle sedi valvola, ogni millimetro in più toglie al carico il valore della rigidità riportato nella tabella delle caratteristiche.
| SUPERTECH | |
|---|---|
| Altezza installata | 35,7 mm (scar.) / 36,0 mm (asp.) |
| Pressione installata a questa altezza | 369 N / 356 N |
Guida tecnica
La marca proposta
| Insediata a San Jose, in California, SUPERTECH produce da oltre 30 anni componenti per testate destinati al motorsport. Le sue molle nascono da un filo di cromo, silicio e vanadio molto puro, i suoi piattelli da titanio di qualità militare, e ogni lotto supera controlli a ultrasuoni, radiografici e laser. |
Come scegliere
Una molla valvola più dura consente alla distribuzione di seguire la camma più in alto nei giri: è ciò che permette una rimappatura spinta, alberi a camme dal profilo più vivace o più pressione di sovralimentazione senza perdere il controllo delle valvole. Qui 734 N a 10 mm di alzata e fino a 369 N di pressione installata. Un solo limite da verificare: il vostro albero non deve mai alzare più dei 12,0 mm ammessi dal kit.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | SUPERTECH esprime la forza alla sede in libbre: 83 lbs allo scarico e 80 lbs in aspirazione, ossia 369 e 356 N. La forza utile dipende dall'alzata delle camme, dai giri a cui mirate e dal livello di sovralimentazione: cresce con loro, entro il limite di alzata del kit. Una molla valvola più dura del necessario non porta nulla e affatica di più le camme, i bilancieri a rullo e i loro elementi idraulici, che può comprimere. I due limiti da confrontare con il vostro albero restano l'alzata massima di 12,0 mm e il pacco delle spire, raggiunto a 23,0 mm di altezza. |
| Molla singola o doppia | Una sola molla valvola per valvola, come sul motore di serie, ma di forma conica. Per il V8 S63 non proponiamo alcun kit a molle doppie. |
Quando le molle rinforzate diventano necessarie
- Alberi a camme più spinti o con più alzata
- Limitatore di giri alzato in fase di elaborazione
- Turbine maggiorate o pressione di sovralimentazione più alta
- Testata rifatta per circuito, drift o rally
- Molle di serie usurate o valvole che sfarfallano agli alti regimi
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| M5 / M5 30 Jahre / M5 Competition (F10) | S63 | 2011-2016 | |
| M5 / M5 CS / M5 Competition (F90) | S63 | 2017-2023 | |
| M6 / M6 Competition (F06 / F12 / F13) | S63 | 2012-2018 | |
| M8 / M8 Competition (F91 / F92 / F93) | S63 | 2019- | |
| X5 M (F85) | S63 | 2014-2018 | |
| X5 M / X5 M Competition (F95) | S63 | 2019- | |
| X6 M (F86) | S63 | 2014-2019 | |
| X6 M / X6 M Competition (F96) | S63 | 2019-2023 |
Codice OEM (molla valvola): 11 34 7 578 825 (S63B44B fino al 07/2015)
