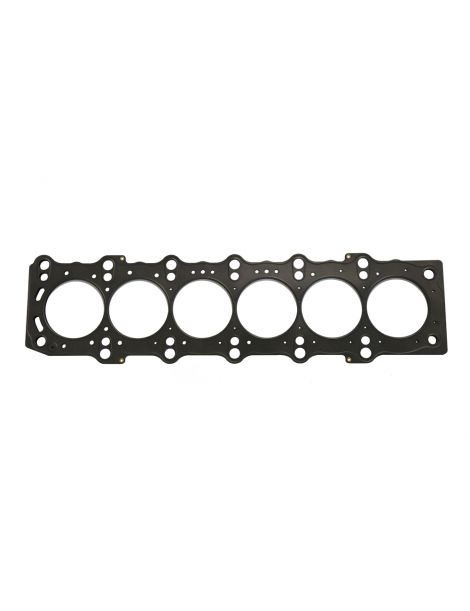

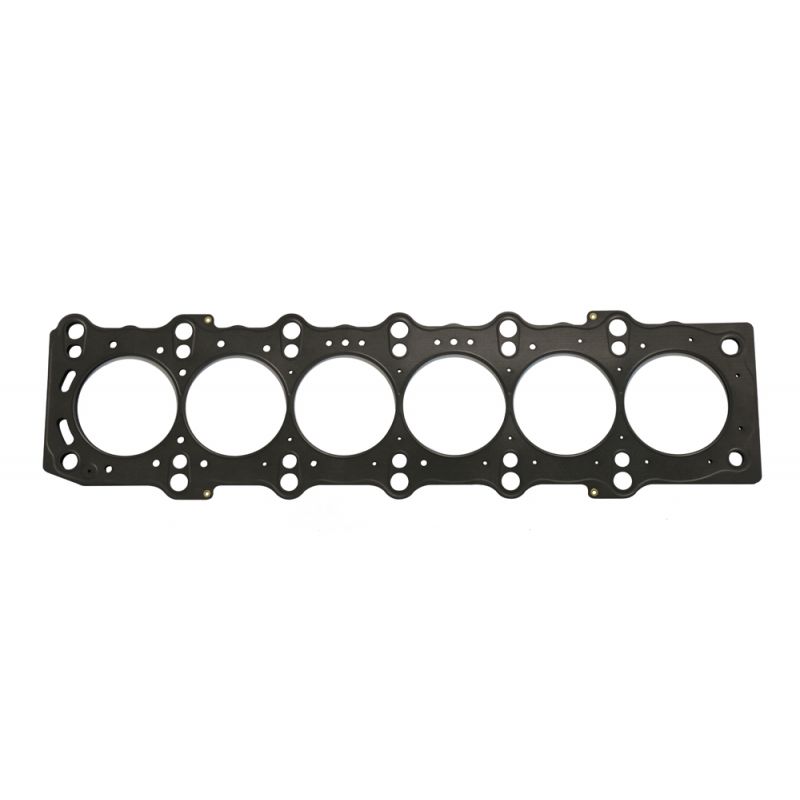

Guarnizione testata rinforzata Toyota Supra Lexus 3.0 24V 2JZ-GE 2JZ-GTE

195,71 € (Tasse incl.)
260,94 € (Tasse incl.) -25%

Guarnizione testata rinforzata Athena e Cometic, Cut Ring, MLS e MLX per Toyota 2JZ-GE e 2JZ-GTE. Venduta singolarmente.

  • Marche: Athena, Cometic
  • Motori: 2JZ-GE, 2JZ-GTE
  • Alesaggi: 87 a 87,7 mm
  • Spessori: 0,69 a 3,56 mm
  • Sostituisce: 11115-46052
338416R
1 disponibile in magazzino Francia
Paga a rate

I motori Toyota interessati

Il Toyota 2JZ è il sei cilindri in linea a benzina da 3,0 litri e 24 valvole della Supra (A80), dell'Aristo e delle Lexus GS, IS e SC; il 2JZ-GTE ne è la versione sovralimentata. Questa scheda copre 2JZ-GE e 2JZ-GTE; i codici Athena 338204R, 338416R e 330044R sono indicati per il solo 2JZ-GTE.

Sul 2JZ-GE, la guarnizione di origine porta il codice 11115-46045, l'ultimo di una serie aperta dall'11115-46040. Sul 2JZ-GTE, porta il codice 11115-46052, che sostituisce l'11115-46051. È una guarnizione multistrato in acciaio (MLS) con alesaggio di 87,5 mm, di cui Toyota non pubblica lo spessore. È dimensionata per la pressione di combustione di serie: quando questa aumenta, il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.

Le guarnizioni testata rinforzate

La guarnizione della testata non crea la tenuta da sola: la mantiene perché la viteria preme la testata contro il basamento. Una guarnizione in composito si schiaccia definitivamente oltre i 100 N/mm² di tensione ammissibile, mentre l'acciaio inossidabile 301 delle MLS e delle MLX ne sopporta 517 N/mm², 5 volte di più, e riprende la sua forma a ogni combustione.

Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in quattro costruzioni: Cut Ring Athena con anelli inox, MLS Athena con Gas Stopper, MLS Cometic multistrato in acciaio e MLX Cometic con battuta di camera. Gli alesaggi di guarnizione vanno da 87 a 87,7 mm, il che copre sia il basamento di origine sia quello rialesato, e gli spessori da 0,69 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.

Caratteristiche tecniche

Alesaggio guarnizione
OEM 87,5 mm
Spessore Volume della guarnizione Tipo di guarnizione
OEM MLS
Marca Codice
OEM 11115-46052
87 mm 0,69 mm 4,10 MLS Cometic C4276-027
87 mm 0,76 mm 4,52 MLS Cometic C4276-030
87 mm 0,91 mm 5,41 MLS Cometic C4276-036
87 mm 1,02 mm 6,06 MLS Cometic C4276-040
87 mm 1,14 mm 6,78 MLS Cometic C4276-045
87 mm 1,30 mm 7,73 MLS Cometic C4276-051
87 mm 1,32 mm 7,85 MLX Cometic C14016-052
87 mm 1,32 mm 7,85 MLX Cometic C14212-052
87 mm 1,42 mm 8,44 MLS Cometic C4276-056
87 mm 1,50 mm 8,92 MLS Athena 338416R
87 mm 1,52 mm 9,04 MLS Cometic C4276-060
87 mm 1,57 mm 9,33 MLX Cometic C14212-062
87 mm 1,60 mm 9,51 Cut Ring Athena 330044R
87 mm 1,60 mm 9,51 Cut Ring Athena 330249R
87 mm 1,68 mm 9,99 MLS Cometic C4276-066
87 mm 1,78 mm 10,58 MLS Cometic C4276-070
87 mm 1,91 mm 11,35 MLS Cometic C4276-075
87 mm 1,96 mm 11,65 MLS Cometic C4276-077
87 mm 2,03 mm 12,07 MLS Cometic C4276-080
87 mm 2,13 mm 12,66 MLS Cometic C4276-084
87 mm 2,18 mm 12,96 MLS Cometic C4276-086
87 mm 2,34 mm 13,91 MLS Cometic C4276-092
87 mm 2,49 mm 14,80 MLS Cometic C4276-098
87 mm 3,05 mm 18,13 MLS Cometic C4276-120
87 mm 3,56 mm 21,16 MLS Cometic C4276-140
87,7 mm 1,30 mm 7,85 MLS Athena 338204R

Volume della guarnizione: lo spazio che la guarnizione lascia sopra ogni cilindro. Amplia la camera di combustione, e più è grande, più il rapporto di compressione scende. I valori si confrontano tra loro a parità di alesaggio della guarnizione.

Preparazione e montaggio

Viteria Motori Coppia di serraggio
Viti testata di origine
90910-02102
2JZ-GE, 2JZ-GTE 34 Nm, poi 90°, poi 90°
Prigionieri testata ARP
ARP-203-4205
2JZ-GE, 2JZ-GTE 36 Nm, poi 72 Nm, poi 108 Nm
Prigionieri testata ARP
ARP-203-4702
2JZ-GE, 2JZ-GTE 36 Nm, poi 72 Nm, poi 108 Nm
Prigionieri testata ARP
ARP-203-4301
2JZ-GE, 2JZ-GTE 45 Nm, poi 90 Nm, poi 136 Nm

Prima del montaggio, controllate la planarità della testata e del basamento con una riga e fate spianare se necessario. Nessuna di queste guarnizioni richiede pasta sigillante: Athena come Cometic le consegnano già rivestite.

Prigionieri testata rinforzati ARP 2JZ-GE 2JZ-GTE →

Guida tecnica

Le tre costruzioni proposte

Guarnizione testata Athena Cut Ring Cut Ring Athena
Una guarnizione in materiale rinforzato MO115 senza amianto (anima in acciaio, fibre aramidiche, legante NBR), fornita con anelli separati in acciaio inox AISI 304 attorno a ogni cilindro. Athena la destina anche ai motori turbo o con protossido oltre 2 bar, senza lavorazione della testata né del basamento. Un cordone di silicone rafforza la tenuta dei passaggi di acqua e olio. Al montaggio, i rilievi degli anelli sono rivolti verso la testata. Athena indica il materiale MO115 per 100 N/mm² al massimo: sono gli anelli inox a reggere la combustione.
Guarnizione testata Athena MLS MLS Athena
Da due a cinque fogli di acciaio inox AISI 301, tagliati al laser, stampati e ribaditi. Attorno a ogni cilindro, un foglio ripiegato su se stesso, il Gas Stopper, concentra il serraggio sulla camera di combustione, mentre i rilievi garantiscono la tenuta dei passaggi di acqua e olio. I fogli esterni ricevono un rivestimento in due strati: il primo resiste alle alte temperature e compensa le piccole irregolarità del basamento e della testata, il secondo, a base di silicone, evita che la guarnizione si incolli allo smontaggio. È la scelta tutto acciaio di Athena, dal motore aspirato preparato alla sovralimentazione moderata.
Guarnizione testata Cometic MLS MLS Cometic
Più fogli di acciaio inox stampati e ribaditi. I fogli esterni portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido. La tenuta si ottiene con un carico di serraggio moderato e una deformazione dell'alesaggio limitata. È la scelta polivalente, dal motore aspirato preparato alla piccola sovralimentazione.
Guarnizione testata Cometic MLX MLX Cometic
La stessa base della MLS, con un foglio centrale piegato che forma una battuta attorno alla camera di combustione e un rivestimento ad alta temperatura. Il serraggio locale aumenta senza accrescere la deformazione dell'alesaggio. È la più resistente delle guarnizioni tutte in acciaio, da scegliere quando la sovralimentazione supera quanto tiene una MLS, in 87 mm.

Scegliere alesaggio e spessore

L'alesaggio della guarnizione. L'Cut Ring Athena esiste in 87 mm, l'MLS Athena in 87 e 87,7 mm, l'MLS Cometic in 87 mm, l'MLX Cometic in 87 mm.

Lo spessore. Toyota non pubblica lo spessore della guarnizione di origine. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.

Il vostro obiettivo Spessore da scegliere
Mantenere il rapporto di compressione di origine Il valore più vicino allo spessore della guarnizione smontata
Testata spianata, recuperare l'altezza persa Lo spessore della guarnizione smontata + quanto è stato asportato
Preparazione sovralimentata, far scendere il rapporto Uno spessore superiore a quello della guarnizione smontata
Preparazione aspirata, far salire il rapporto Uno spessore inferiore a quello della guarnizione smontata

Con uno spessore più sottile di quello della guarnizione smontata, misurate con un comparatore la sporgenza dei pistoni dal basamento: è ciò che determina il gioco residuo tra pistone e testata.

I due marchi

Athena Athena S.p.A. è un costruttore italiano di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto. Il gruppo produce anche in Spagna, negli Stati Uniti, in Brasile e in India. Le sue guarnizioni multistrato sono montate in primo impianto da costruttori automobilistici, e la gamma da competizione è progettata e realizzata interamente in Italia.
Cometic Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta motore, fondato nel 1989 e con sede a Concord, in Ohio. La sua specialità è la guarnizione realizzata su ordinazione, con l'alesaggio e lo spessore richiesti. Tutti i suoi prodotti sono fabbricati negli Stati Uniti, con materiali americani.

Vantaggi rispetto alla guarnizione di origine

Criterio Guarnizione di origine 11115-46052 Guarnizioni rinforzate
Costruzione Multistrato in acciaio (MLS) Acciaio inox multistrato
Alesaggio guarnizione 87,5 mm 87 a 87,7 mm
Spessori disponibili Non pubblicato da Toyota 0,69 a 3,56 mm, 23 valori
Regolazione del rapporto di compressione Nessuna Tramite lo spessore scelto
Tenuta alla sovrapressione Limitata alla potenza di serie Progettata per la sovralimentazione

Quando una guarnizione rinforzata diventa necessaria

  • Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
  • Cilindro rialesato oltre quanto copre l'alesaggio di 87,5 mm della guarnizione di origine
  • Ricerca di un rapporto di compressione diverso da quello di origine, in aumento come in diminuzione
  • Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
  • Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura

Compatibilità veicoli

Modello Codice motore Potenza Anni
Lexus GS (JZS147) 2JZ-GE 212 e 223 CV 1993-1997
Lexus GS (S16) 2JZ-GE 219, 222, 223 e 228 CV 1997-2004
Lexus IS I (E1) 2JZ-GE 213 e 219 CV 2000-2005
Lexus IS SportCross (E1) 2JZ-GE 213 e 219 CV 2001-2005
Lexus SC Coupé (Z3) 2JZ-GE 220 CV 1995-2000
Toyota Aristo (S14) 2JZ-GE, 2JZ-GTE 230 e 279 CV 1990-1997
Toyota Aristo (S16) 2JZ-GE, 2JZ-GTE 231 e 280 CV 1997-2004
Toyota Supra (A80) 2JZ-GE, 2JZ-GTE 224, 228, 280, 286, 326 e 330 CV 1993-2002

Codice OEM: 11115-46052 (2JZ-GTE) ; 11115-46045 (2JZ-GE).

Importante: l'1JZ-GTE da 2,5 litri riceve un'altra guarnizione di origine (11115-88410): non è coperto da questa scheda.

Perché passare a una guarnizione rinforzata?

Una guarnizione rinforzata tiene dove quella di origine raggiunge il suo limite: a pressione di combustione più alta mantiene la sua forma invece di schiacciarsi.

Appena la potenza aumenta, turbo, compressore o rapporto di compressione elevato, la guarnizione della testata diventa l'anello debole della parte alta del motore. Passare alla rinforzata non è più una comodità ma una sicurezza: è ciò che evita la rottura e lo smontaggio della testata che ne consegue.
