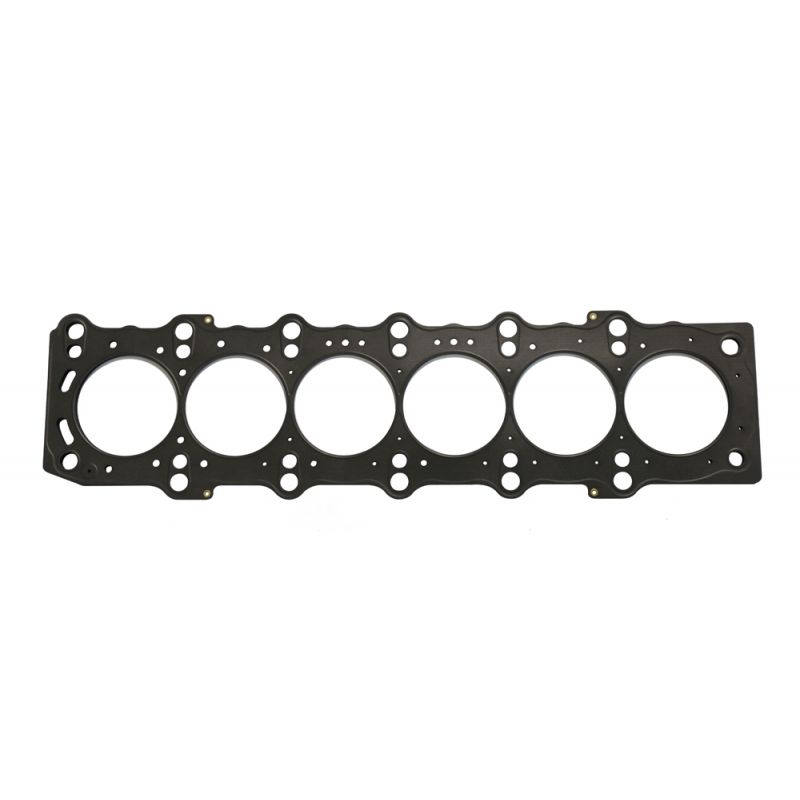

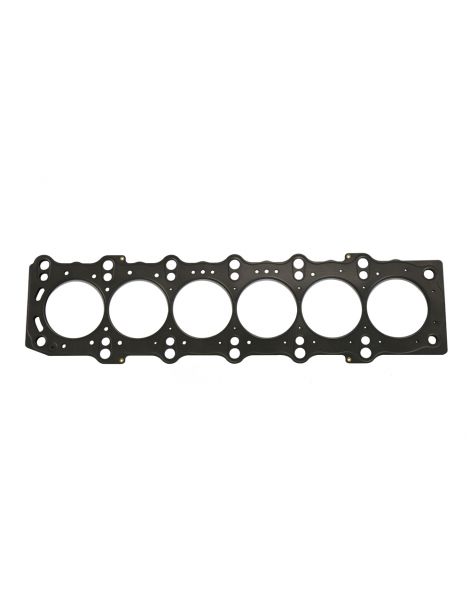

Joint de culasse renforcé Toyota Supra Lexus 3.0 24V 2JZ-GE 2JZ-GTE

Les moteurs Toyota concernés

Le Toyota 2JZ est le six-cylindres en ligne essence 24 soupapes de 3,0 litres de la Supra (A80), de l'Aristo et des Lexus GS, IS et SC ; le 2JZ-GTE en est la version suralimentée. Cette fiche couvre les 2JZ-GE et 2JZ-GTE ; les références Athena 338204R, 338416R et 330044R sont données pour le seul 2JZ-GTE.

Sur le 2JZ-GE, le joint d'origine porte la référence 11115-46045, dernière d'une série ouverte par la 11115-46040. Sur le 2JZ-GTE, il porte la référence 11115-46052, qui remplace la 11115-46051. C'est un joint multicouche acier (MLS) de 87,5 mm d'alésage, dont Toyota ne publie pas l'épaisseur. Il est dimensionné pour la pression de combustion de série : quand celle-ci augmente, le serrage se relâche, la culasse se soulève, et le liquide de refroidissement passe dans un cylindre.

Les joints de culasse renforcés

Le joint de culasse ne crée pas l'étanchéité par lui-même : il la tient parce que la visserie plaque la culasse contre le bloc. Un joint composite s'écrase définitivement au-delà de 100 N/mm² de contrainte admissible, quand l'acier inoxydable 301 des MLS et des MLX en tient 517 N/mm², soit 5 fois plus, et reprend sa forme à chaque combustion.

Cette fiche réunit les références de deux fabricants de compétition, Athena et Cometic, en quatre constructions : Cut Ring Athena à anneaux inox, MLS Athena à Gas Stopper, MLS Cometic multicouches acier et MLX Cometic à butée de chambre. Les alésages de joint s'étendent de 87 à 87,7 mm, ce qui couvre le bloc d'origine comme le bloc réalésé, et les épaisseurs de 0,69 à 3,56 mm, de quoi ajuster le taux de compression sans toucher aux pistons ni à la culasse. En règle générale, on retient un alésage de joint supérieur d'au moins 0,5 mm à l'alésage réel des cylindres. Chaque référence est vendue à l'unité, un joint par moteur.

Caractéristiques techniques

Volume du joint : l'espace que le joint laisse au-dessus de chaque cylindre. Il agrandit la chambre de combustion, et plus il est grand, plus le taux de compression baisse. Les valeurs se comparent entre elles à alésage de joint identique.

Préparation et montage

Avant la pose, contrôlez la planéité de la culasse et du bloc à la règle et faites surfacer si nécessaire. Aucun de ces joints ne demande de pâte à joint : Athena comme Cometic les livrent déjà revêtus.

Guide technique

Les trois constructions proposées

	Cut Ring Athena Un joint en matériau renforcé MO115 sans amiante (âme d'acier, fibres d'aramide, liant NBR), livré avec des anneaux séparés en acier inoxydable AISI 304 autour de chaque cylindre. Athena le destine aussi aux moteurs turbo ou au protoxyde au-delà de 2 bars, sans usinage de la culasse ni du bloc. Un cordon de silicone renforce l'étanchéité des passages d'eau et d'huile. Au montage, les reliefs des anneaux sont tournés vers la culasse. Athena donne le matériau MO115 pour 100 N/mm² au plus : ce sont les anneaux inox qui tiennent la combustion.
	MLS Athena De deux à cinq feuilles d'acier inoxydable AISI 301, découpées au laser, embouties et rivées. Autour de chaque cylindre, une feuille repliée sur elle-même, le Gas Stopper, concentre le serrage sur la chambre de combustion, et des bossages assurent l'étanchéité des passages d'eau et d'huile. Les feuilles extérieures reçoivent un revêtement en deux couches : la première résiste aux hautes températures et comble les petites irrégularités du bloc et de la culasse, la seconde, à base de silicone, évite que le joint colle au démontage. C'est le choix tout acier d'Athena, du moteur atmosphérique préparé à la suralimentation modérée.
	MLS Cometic Plusieurs feuilles d'acier inoxydable embouties et rivées. Les feuilles extérieures portent des bossages actifs autour de chaque cylindre et de chaque passage de fluide. L'étanchéité est obtenue avec une charge de serrage modérée et une déformation d'alésage limitée. C'est le choix polyvalent, du moteur atmosphérique préparé à la petite suralimentation.
	MLX Cometic La même base que le MLS, avec une feuille centrale pliée qui forme une butée autour de la chambre de combustion et un revêtement haute température. Le serrage local augmente sans accroître la déformation de l'alésage. C'est le plus résistant des joints tout acier, à retenir quand la suralimentation dépasse ce que tient un MLS, en 87 mm.

Choisir son alésage et son épaisseur

L'alésage du joint. Le Cut Ring Athena existe en 87 mm, le MLS Athena en 87 et 87,7 mm, le MLS Cometic en 87 mm, le MLX Cometic en 87 mm.

L'épaisseur. Toyota ne publie pas l'épaisseur du joint d'origine. Un joint plus épais agrandit la chambre de combustion et fait baisser le taux de compression ; un joint plus fin la réduit et fait monter le taux.

Sur une épaisseur plus fine que celle du joint déposé, relevez au comparateur le dépassement de vos pistons hors du bloc : c'est lui qui détermine la garde restante entre le piston et la culasse.

Les deux marques

	Athena S.p.A. est un fabricant italien de joints et de composants moteur, dont le siège et l'usine principale sont à Alonte, en Vénétie. Le groupe produit aussi en Espagne, aux États-Unis, au Brésil et en Inde. Ses joints multicouches sont montés en première monte par des constructeurs automobiles, et sa gamme compétition est conçue et fabriquée intégralement en Italie.
	Cometic Gasket, Inc. est un fabricant américain de joints et de solutions d'étanchéité moteur, fondé en 1989 et installé à Concord, dans l'Ohio. Sa spécialité est le joint fabriqué à la demande, à l'alésage et à l'épaisseur voulus. Tous ses produits sont fabriqués aux États-Unis, à partir de matériaux américains.

Les avantages face au joint d'origine

Quand un joint renforcé devient nécessaire

• Ajout d'une suralimentation, ou hausse de la pression sur un moteur déjà turbocompressé
• Cylindre réalésé au-delà de ce que couvre l'alésage de 87,5 mm du joint d'origine
• Recherche d'un taux de compression différent de celui d'origine, à la hausse comme à la baisse
• Moteur ayant déjà perdu son joint, ou consommant du liquide de refroidissement
• Usage en compétition, où le joint enchaîne les montées en température

Compatibilité véhicules

Référence OEM : 11115-46052 (2JZ-GTE) ; 11115-46045 (2JZ-GE).

Important : le 1JZ-GTE de 2,5 litres reçoit un autre joint d'origine (11115-88410) : il n'est pas couvert par cette fiche.

Pourquoi passer au joint renforcé ?

Le joint renforcé tient là où le joint d'origine atteint sa limite : à pression de combustion plus élevée, il garde sa forme au lieu de s'écraser.

Dès que la puissance monte, turbo, compresseur ou taux de compression relevé, le joint de culasse devient le maillon faible du haut moteur. Passer au renforcé n'est alors pas un confort mais une sécurité : c'est ce qui évite la casse et la dépose de la culasse qui va avec.
