Espárragos de culata reforzados ARP BMW M50B20 M50B25 M50B25TU

Los motores BMW compatibles

El BMW M50 (2.0 y 2.5 litros) es el seis cilindros en línea de gasolina con bloque de fundición que equipa a los Serie 3 (E36) y Serie 5 (E34). Los M3 E36 destinados a Norteamérica (S50B30US y luego S52B32US) retoman su arquitectura.

De origen, la culata se fija con 14 tornillos de culata (referencia 11 12 1 721 938, rosca M10 x 1,5), apretados por par y luego por ángulo. Este método los estira de forma permanente: no se reutilizan y BMW exige su sustitución cada vez que se desmonta la culata.

Espárragos de culata reforzados ARP

La tornillería de culata tiene una misión sencilla: apretar la culata contra el bloque con una fuerza suficiente para comprimir la junta y contener la presión de combustión, que busca permanentemente separar las dos piezas. Cualquier pérdida de apriete se traduce en una fuga de la junta de culata.

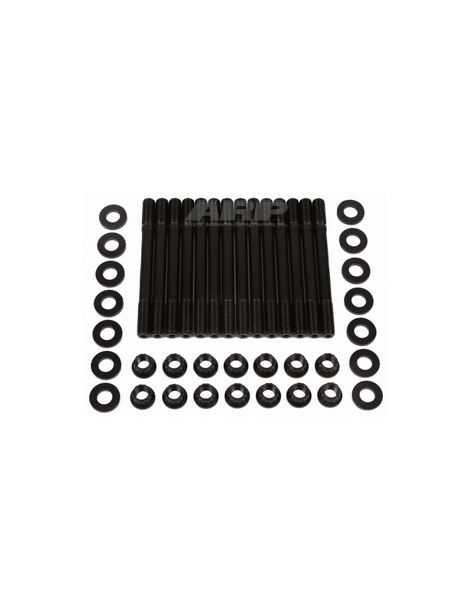

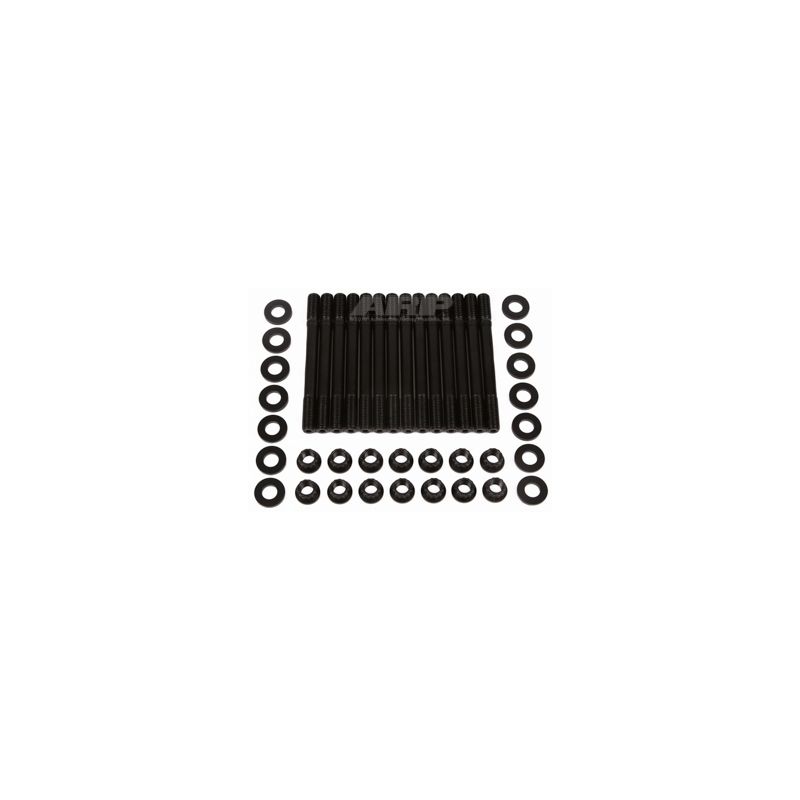

Este kit sustituye los tornillos originales por 14 espárragos ARP2000 con tuercas de 12 puntas. El espárrago se rosca a mano en el bloque, la culata se apoya encima y después las tuercas se aprietan al par, lo que da una precarga más elevada. El ARP2000 es un acero aleado desarrollado por ARP, tratado térmicamente a 220 000 psi de resistencia a la tracción, con roscas laminadas después del tratamiento. Estos espárragos reforzados están diseñados para resistir hasta 135 cv por cilindro y además son reutilizables, al contrario de los tornillos originales que deben sustituirse en cada desmontaje.

Características técnicas

Par de apriete

Los espárragos se enroscan en el bloque solo a mano, sin par: el hexágono interior del extremo del espárrago sirve para facilitar el montaje, no para aplicar par. Las instrucciones del kit no prevén ningún fijador de roscas. ARP indica que algunos preparadores emplean uno, en versión azul, en el extremo que se enrosca en el bloque; prohíbe cualquier fijador en las tuercas, prohíbe combinarlo con la grasa ARP y exige que el apriete se complete antes de que fragüe.

Las tuercas se aprietan en tres pasadas sucesivas, respetando el orden de apriete recomendado por el fabricante. Estos valores suponen el empleo del lubricante de montaje ARP en las roscas y bajo las tuercas.

Las arandelas se montan perfectamente secas, limpiadas por ambas caras, y los asientos de la culata deben estar desengrasados: cualquier resto de aceite hace que el apriete sea irregular.

Las instrucciones de montaje oficiales de ARP, con el procedimiento completo y el orden de apriete, están disponibles en la pestaña Descarga de esta ficha.

Guía técnica

Los tornillos y espárragos ARP se reutilizan, pero cada montaje exige lubricación nueva: los pares indicados solo valen con la grasa de montaje ARP.

Controlar la tornillería antes del remontaje

ARP no fija ningún número de remontajes: la regla es un estado, no un contador. Cinco puntos a verificar en cada pieza.

• Las roscas, en toda su longitud y en los dos extremos: cualquier gripado, rosca aplastada o arrancada descarta la pieza.
• La corrosión, y sobre todo las picaduras de óxido. ARP indica que las fisuras de fatiga parten de las picaduras: una sola picadura visible basta para descartar la pieza.
• El asiento de la tuerca y el collarín: cualquier marca de aplastamiento indica una unión que ha trabajado.
• La rectitud, haciendo rodar la pieza sobre una superficie plana.
• La longitud, comparada con las otras piezas del mismo motor con un pie de rey. Salen de la misma serie: si una sobresale, ha trabajado.

La marca ARP

Procedente de la industria aeroespacial, Gary Holzapfel fundó ARP (Automotive Racing Products) a principios de los años 1970 para responder a una plaga del automovilismo: la rotura de motores por una tornillería insuficientemente resistente. Hoy ARP diseña y fabrica en Estados Unidos (California) miles de referencias declinadas en varios grados de material según la aplicación. Cada kit se entrega con su grasa de montaje y unas instrucciones que precisan las etapas y el par de apriete.

Las ventajas frente a los tornillos de origen

Criterio	Tornillos de culata de origen	Espárragos ARP2000
Modo de apriete	Par y luego ángulo	Solo par, en 3 pasadas
Después del apriete	Estirado de forma permanente	Recupera su forma original
Reutilización	Un solo uso	Reutilizables
Rosca del bloque	Solicitada en cada apriete	Preservada (espárrago a mano)
Montaje de la culata	Posicionar y luego atornillar	Guiada por los espárragos

Cuándo son necesarios los espárragos

La tornillería de origen es suficiente mientras la presión en la cámara se mantenga próxima a la prevista por el fabricante. El paso a espárragos reforzados se impone en varios casos:

• Incorporación de sobrealimentación, o aumento de la presión de soplado en un motor ya turboalimentado
• Aumento de la relación de compresión, especialmente en preparación atmosférica
• Montaje de una junta de culata reforzada tipo MLS, que exige una precarga elevada y homogénea para sellar
• Motor que ya ha levantado la culata o ha sufrido una fuga de junta
• Uso en competición, con ciclos térmicos repetidos y desmontajes frecuentes de la culata

Compatibilidad de vehículos

Referencia OEM: 11 12 1 721 938

¿Por qué es la solución más económica?

Cada vez que se desmonta la culata, hay que sustituir los tornillos de origen. Los espárragos ARP, en cambio, se reutilizan: comprados una vez, sirven para todos los desmontajes siguientes, y además son mucho más resistentes.

Piense en la junta de culata reforzada

Unos espárragos reforzados dan toda su medida con una junta de culata capaz de soportar la misma presión. Ofrecemos las dos referencias correspondientes a estos motores:
