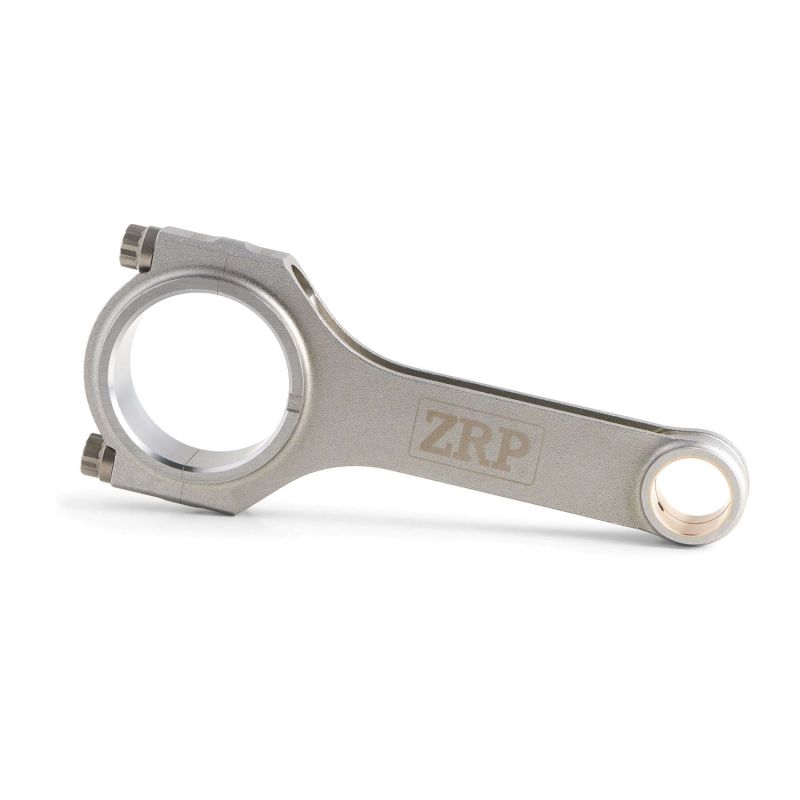

Bielas forjadas BMW M5 E34 - 3.8L 24V - S38B38 para pistones forjados

El motor BMW S38B38

El BMW S38B38 es la última evolución del seis cilindros en línea S38, a su vez heredero del legendario M88 del M1. Llevado a 3.795 cm³ (diámetro 94,6 mm, carrera 90 mm), corona el BMW M5 E34 a partir de 1992 y desarrolla unos 340 CV a 6.900 rpm y 400 Nm de par. Su culata de 24 válvulas, sus seis mariposas individuales y la gestión Bosch Motronic lo convierten en uno de los motores atmosféricos más logrados de su generación.

Fabricado hasta 1995, el S38B38 sigue siendo codiciado por su sonido y su carácter de altas vueltas. Pero su cigüeñal y sus bielas de serie se calcularon para la potencia de fábrica: en cuanto se sube la zona roja, se prepara el motor o se busca un uso regular en circuito, el conjunto móvil se convierte en el eslabón a reforzar. Ese es precisamente el papel de estas bielas forjadas.

Las bielas forjadas

Estas bielas se forjan y después se mecanizan en acero 4340 tratado térmicamente, un material cuya resistencia a fatiga no admite comparación con la de una pieza de gran serie. El paso por prensa orienta la fibra del metal a lo largo de las líneas de esfuerzo, lo que protege la biela exactamente donde trabaja: el vástago a compresión y el pie a tracción, en cada vuelta, en un 3,8 litros que estira hasta casi 7 000 rpm.

Cada juego de seis se granalla, se verifica pieza por pieza y se iguala en peso, condición para no estropear la suavidad legendaria del seis en línea. Estas bielas acompañan a un M5 E34 allí donde se explota: circuito y tandas, subida en cuesta, drift, rally, drag y time attack, igual que en las preparaciones Stage 1 de fiabilización, Stage 2 y Stage 3, hasta el motor de competición. La tornillería ARP entregada con el juego mantiene la tapa apretada sea cual sea la carga.

Características técnicas de las bielas forjadas S38B38

Par de apriete y alargamiento

En un seis cilindros en línea como el S38B38 no basta con alcanzar la tensión correcta: hay que alcanzarla doce veces seguidas. Un montaje se juzga por su dispersión, y nada sustituye a un registro escrito, tornillo a tornillo, de la longitud libre y después de la longitud apretada. La diferencia obtenida debe caer dentro del rango indicado en la tabla anterior, rango establecido por el fabricante de la tornillería y no ajustable: cambia según la biela lleve tornillos ARP 2000 o ARP L19. El par, sujeto al rozamiento de las roscas y del asiento de la cabeza, no permite ese control fino; el comparador de alargamiento sí, y eso lo convierte en el método de referencia. Roscas limpias y después cubiertas con una película uniforme de lubricante de montaje ARP, carga subida por etapas alternando los dos tornillos de la tapa. Las instrucciones del kit siguen siendo la fuente que prevalece.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en H. Dos flancos gruesos unidos por un alma central: esa es la definición de la biela en H, y la garantía de una rigidez muy alta tanto en flexión como en compresión. Algo más pesada que una biela en I, apuesta por la solidez antes que por el aligeramiento, lo que encaja perfectamente en un 3,8 litros de cilindrada unitaria importante que entrega 400 Nm. Es el único perfil ofrecido para el S38B38 y el que mejor absorbe una preparación orientada al par o una sobrealimentación añadida.

¿Cómo elegir la tornillería de biela?

Nada en un motor está más solicitado que el tornillo de biela: en cada vuelta absorbe la fuerza que intenta arrancar la tapa, fuerza que crece con el régimen y con la presión en cámara. Aquí se ofrecen dos calidades ARP; lo correcto es elegir la calidad según el uso real y montar después al par y al alargamiento prescritos, sin aproximaciones.

ARP 2000: la calidad de referencia para altas prestaciones, con una resistencia a tracción cercana a 220 000 psi (unos 1 517 MPa). En 3/8" aguanta hasta 200 CV por cilindro y 8 500 rpm, un margen muy amplio frente a los 340 CV originales del S38B38, incluso después de optimizarlo. Sin precauciones particulares de almacenamiento, cubre casi todos los usos: circuito y tandas, subida en cuesta, drift, rally y drag.

ARP L19: la calidad de los motores llevados al final de su potencial, con una resistencia a tracción cercana a 260 000 psi (unos 1 793 MPa). En 3/8" acepta hasta 250 CV por cilindro y 10 000 rpm, la elección lógica para un S38B38 sobrealimentado, con cilindrada aumentada o inscrito en competición. En cambio, la aleación teme la corrosión y la fragilización por hidrógeno: almacenamiento y montaje se hacen engrasados, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, taller griego instalado en Atenas y dirigido por Alex Drakos, especializado en la biela forjada de altas prestaciones. Forja, mecanizado y control final se realizan en Grecia, y cada juego de seis se iguala en peso antes del envío. Para el S38B38 el catálogo se centra en el perfil en H, disponible con tornillería ARP 2000 o ARP L19 según el nivel de preparación. Las bielas ZRP giran en rally, en drift y en circuito, lo que vale más que cualquier argumentario.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW S38B38

Estas bielas forjadas son compatibles con el motor BMW S38B38 de origen y sus preparaciones. Vehículos afectados:

Referencia OEM: 11 24 1 401 358 (juego de bielas).

¿Por qué es la solución más económica?

Cuando la parte baja de un S38B38 cede, biela fundida o rota a altas vueltas, la factura sube rápido: piezas escasas, mano de obra especializada, inmovilización.

Por un presupuesto comparable al de unas bielas usadas y fatigadas, aquí monta un juego nuevo forjado, calibrado y fiabilizado de una vez por todas. Sin necesidad de volver sobre ello en cada evolución.

A igualdad de presupuesto: más fiabilidad, un margen de potencia cómodo y la tranquilidad de un conjunto dimensionado para durar. Es la solución más racional para preservar un motor que se ha vuelto escaso.
