Bielles forgées BMW M5 E34 - 3.8L 24V - S38B38 pour pistons forgés

Le moteur BMW S38B38

Le BMW S38B38 est l'ultime évolution du six-cylindres en ligne S38, lui-même héritier du légendaire M88 de la M1. Porté à 3 795 cm³ (alésage 94,6 mm, course 90 mm), il coiffe la M5 E34 à partir de 1992 et développe environ 340 ch à 6 900 tr/min pour 400 N·m de couple. Sa culasse à 24 soupapes, ses six papillons individuels et sa gestion Bosch Motronic en font l'un des moteurs atmosphériques les plus aboutis de sa génération.

Construit jusqu'en 1995, le S38B38 reste recherché pour sa sonorité et son caractère haut perché. Mais son vilebrequin et ses bielles d'origine ont été calculés pour la puissance de série : dès qu'on relève la zone rouge, qu'on prépare le moteur ou qu'on vise un usage piste régulier, l'embiellage devient le maillon à fiabiliser. C'est précisément le rôle de ces bielles forgées.

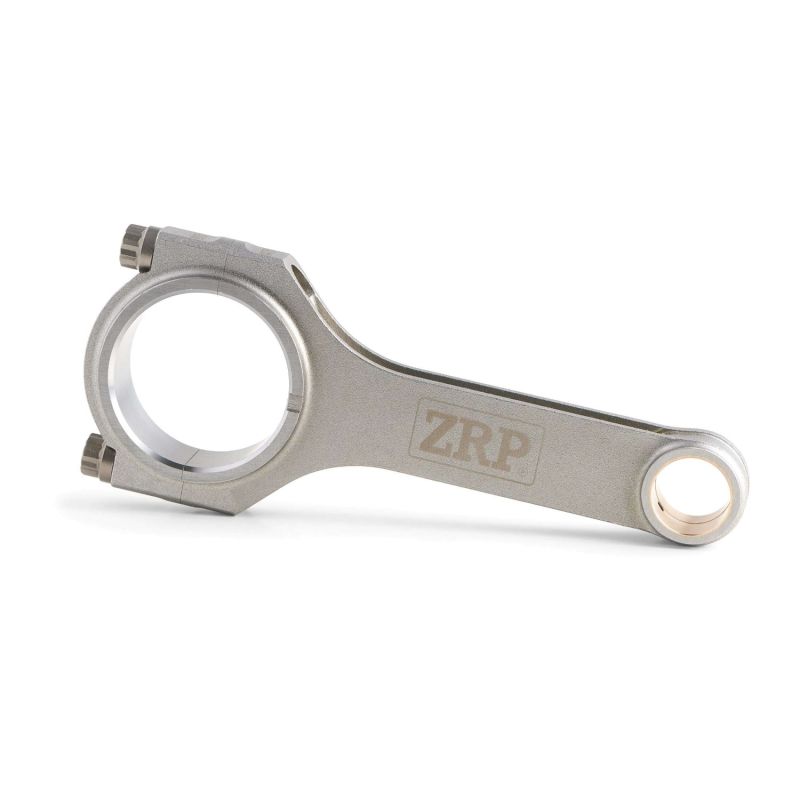

Les bielles forgées

Ces bielles sont forgées puis usinées dans un acier 4340 traité, une matière dont la tenue en fatigue n’a rien de comparable avec celle d’une pièce de grande série. Le passage sous presse oriente le fibrage du métal le long des lignes d’effort, ce qui protège la bielle exactement là où elle travaille : le fût en compression et le pied en traction, à chaque tour, sur un 3,8 L qui tire jusqu’à près de 7 000 tr/min.

Chaque jeu de six est grenaillé, contrôlé pièce par pièce et apparié en poids, condition pour ne pas dégrader la douceur légendaire du six en ligne. Ces bielles suivent une M5 E34 partout où elle est exploitée : circuit et roulage, course de côte, drift, rallye, drag et time attack, comme sur les préparations Stage 1 de fiabilisation, Stage 2 et Stage 3, jusqu’au moteur de compétition. La visserie ARP livrée avec le jeu maintient le chapeau serré quelle que soit la charge.

Caractéristiques techniques des bielles forgées S38B38

Couple de serrage et allongement

Sur un six-cylindres en ligne comme le S38B38, l’enjeu n’est pas seulement d’atteindre la bonne tension : il est de l’obtenir douze fois de suite. Un montage se juge à sa dispersion, et rien ne remplace un relevé écrit, vis par vis, de la longueur libre puis de la longueur serrée. La différence obtenue doit tomber dans la plage indiquée dans le tableau ci-dessus, plage établie par le fabricant de la visserie et non ajustable : elle diffère selon que la bielle reçoit des vis ARP 2000 ou ARP L19. Le couple, sujet au frottement des filets et de l’appui de tête, ne permet pas ce contrôle fin ; le comparateur d’allongement, si, et c’est ce qui en fait la méthode de référence. Filets nettoyés puis enduits d’un film uniforme de lubrifiant de montage ARP, serrage monté par paliers en alternant les deux vis du chapeau. La notice fournie avec le kit reste la source qui prime.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil H. Deux flancs épais reliés par une âme centrale : c’est la définition de la bielle en H, et le gage d’une très grande rigidité en flexion comme en compression. Un peu plus lourde qu’une bielle en I, elle mise sur la solidité plutôt que sur l’allègement, ce qui convient parfaitement à un 3,8 L de forte cylindrée unitaire qui délivre 400 N·m. C’est le seul profil proposé pour le S38B38, et celui qui encaisse le mieux une préparation orientée couple ou une suralimentation ajoutée.

Comment choisir sa visserie de bielle ?

Rien n’est plus sollicité, dans un moteur, que la vis de bielle : elle reprend à chaque tour l’effort qui cherche à arracher le chapeau, effort qui croît avec le régime et avec la pression cylindre. Deux nuances ARP sont proposées ici ; le bon réflexe est de choisir le grade en fonction de l’usage réel, puis de monter au couple et à l’allongement prescrits, sans approximation.

ARP 2000 : le grade haute performance de référence, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). En 3/8", il tient jusqu’à 200 ch par cylindre et 8 500 tr/min, une marge très large au regard des 340 ch d’origine du S38B38, même après optimisation. Sans précaution de stockage particulière, il couvre la quasi-totalité des usages : circuit et trackday, course de côte, drift, rallye et drag.

ARP L19 : le grade des moteurs menés au bout de leur potentiel, d’une résistance à la traction voisine de 260 000 psi (environ 1 793 MPa). En 3/8", il accepte jusqu’à 250 ch par cylindre et 10 000 tr/min, ce qui en fait le choix logique d’un S38B38 suralimenté, augmenté en cylindrée ou engagé en compétition. En revanche l’alliage craint la corrosion et la fragilisation par l’hydrogène : stockage et montage se font huilés, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, atelier grec installé à Athènes et animé par Alex Drakos, spécialisé dans la bielle forgée hautes performances. La forge, l’usinage et le contrôle final sont réalisés en Grèce, et chaque jeu de six est apparié en poids avant expédition. Pour le S38B38, le catalogue se concentre sur le profil H, disponible avec visserie ARP 2000 ou ARP L19 selon le niveau de préparation. Les bielles ZRP tournent en rallye, en drift et sur circuit, ce qui vaut mieux qu’un argumentaire.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW S38B38

Ces bielles forgées sont compatibles avec le moteur BMW S38B38 d'origine et ses préparations. Liste des véhicules concernés :

Référence OEM : 11 24 1 401 358 (jeu de bielles).

Pourquoi c’est la solution la plus économique ?

Quand le bas moteur d'un S38B38 lâche, bielle coulée, casse à haut régime, la facture grimpe vite : pièces rares, main-d'œuvre spécialisée, immobilisation.

Pour un budget comparable à des bielles d'occasion fatiguées, vous montez ici un jeu neuf forgé, calibré et fiabilisé une bonne fois pour toutes. Plus besoin d'y revenir à chaque évolution.

À budget égal : davantage de fiabilité, une marge de puissance confortable et la tranquillité d'un embiellage dimensionné pour durer. C'est la solution la plus rationnelle pour préserver un moteur devenu rare.
