3,5 L 24 V - S38B36
Marcas
3,5 L 24 V - S38B36
Advertencia: ¡Últimos artículos en inventario!
Nuevo producto

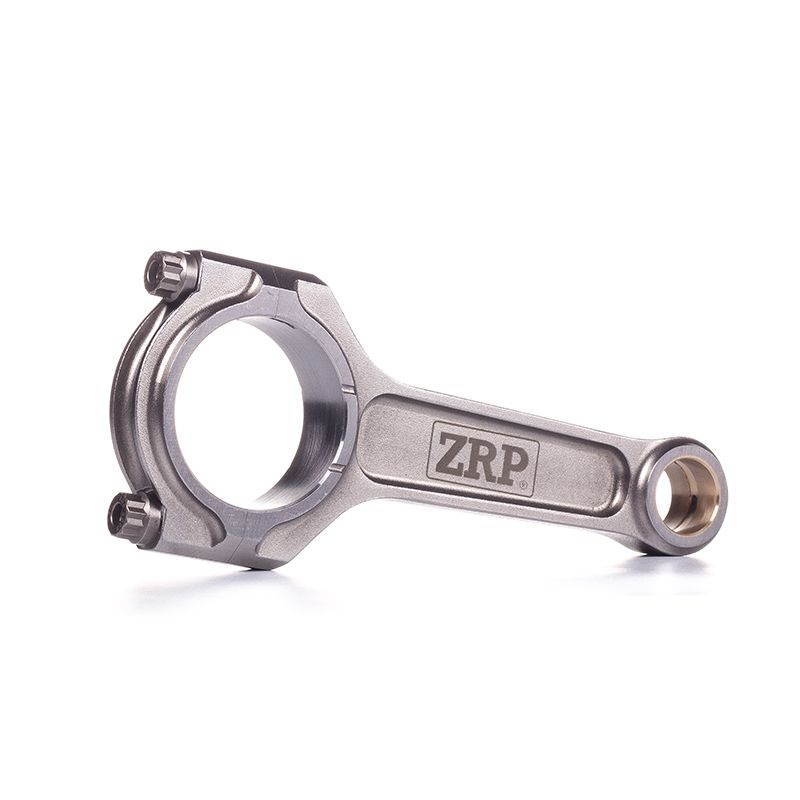

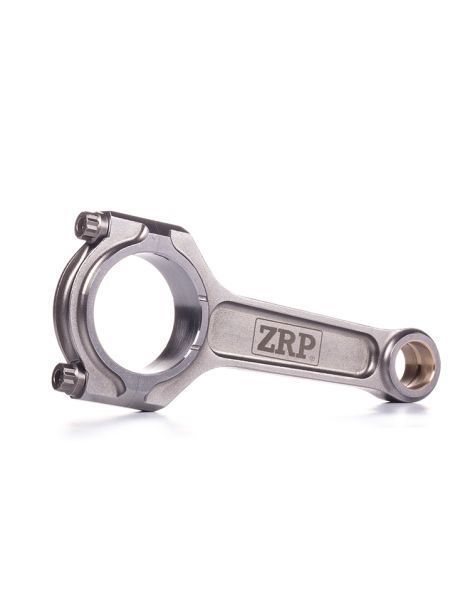

Juego de 6 bielas forjadas en acero 4340 para BMW M5 E34 (motor S38B36, 315 CV).
El BMW S38B36 (conocido como «S38») es el seis cilindros en línea 3,6 L atmosférico de 24 válvulas de BMW Motorsport, descendiente directo del M88 del M1. Combina un bloque de fundición, una culata de aluminio de doble árbol de levas y cuatro válvulas por cilindro, y seis mariposas individuales. Cubica 3 535 cm³ (diámetro 93,4 mm × carrera 86 mm), desarrolla 315 CV y fue ensamblado a mano por la división M de 1988 a 1992.
Montado en el BMW M5 E34, el S38B36 lo convierte en una de las berlinas más rápidas de su época. Reputado robusto, se vuelve sin embargo sensible en cuanto se aumenta la compresión, el régimen máximo o se plantea una sobrealimentación: se sustituyen entonces las bielas de origen por bielas forjadas reforzadas en acero 4340, combinadas con pistones forjados, para fiabilizar la subida de potencia.
Forjadas y después mecanizadas en acero 4340 tratado térmicamente, estas bielas sustituyen las piezas de serie en cuanto el S38B36 sale de su dominio de fábrica. La forja orienta el grano del metal en la dirección de los esfuerzos, lo que eleva claramente la resistencia a fatiga frente a una biela de gran serie: el parámetro que decide si un seis en línea llevado alto de vueltas durante horas sobrevive.
Granalladas, verificadas una a una e igualadas en peso a ±1 g entre las seis bielas del juego, preservan el equilibrado natural del seis en línea. Cubren los usos exigentes de un M5 E34 preparado: circuito y tandas, subida en cuesta, drift, rally, drag y time attack, y acompañan las preparaciones Stage 1, Stage 2 y Stage 3 hasta el motor de competición. La tornillería ARP incluida bloquea el conjunto bajo carga elevada y a régimen alto.
| Referencia | Marca | Perfil | Tornillería | Diámetro del bulón OEM 22 mm | Ancho de pie | Diámetro de cabeza OEM 52 mm | Ancho de cabeza | Distancia entre centros OEM 144 mm | Peso por biela |
|---|---|---|---|---|---|---|---|---|---|
| R-BMW-001-I-6 | ZRP | I | ARP 2000-3/8"-38mm | 22 mm | 52 mm | 23,9 mm | 144 mm | 566 g | |
| R-BMW-001-I-6-L19 | ZRP | I | ARP L19-3/8"-38mm | 22 mm | 52 mm | 23,9 mm | 144 mm | 566 g |
| Biela | Tornillería | Par de apriete | Alargamiento recomendado |
|---|---|---|---|
| ZRP (R-BMW-001-I-6) | ARP 2000 | 61 N·m | 0,140 – 0,152 mm |
| ZRP (R-BMW-001-I-6-L19) | ARP L19 | 67,8 N·m | 0,152 – 0,165 mm |
Apretar más nunca es un margen de seguridad en el S38B36: superado el intervalo prescrito el tornillo entra en su dominio plástico, pierde su recuperación elástica y ya no garantiza nada tras el primer ciclo térmico. El alojamiento del casquillo se deforma por el exceso de carga, la cabeza de biela adopta una forma ligeramente ovalada y el casquillo solo apoya en dos zonas: el aceite se escapa por los flancos y la temperatura local sube. A la inversa, un tornillo apretado por debajo del umbral deja caer la precarga bajo las fuerzas de inercia del seis cilindros: el sombrerete trabaja en microdespegue, el casquillo se machaca, acaba girando en su alojamiento y el cigüeñal se raya. Las seis bielas deben montarse por tanto con los valores de la tabla siguiente, exactamente como los prescribe el fabricante de la tornillería para ARP 2000 y ARP L19 de 3/8". El control del alargamiento con comparador es el único método ajeno al rozamiento de la rosca y al asiento de la cabeza: es el que manda, con lubricante de montaje ARP y las instrucciones del kit siempre por delante.
| El 4340 es un acero de baja aleación al níquel, cromo y molibdeno, apreciado en aeronáutica y competición. Forjado y luego templado y revenido, combina un límite elástico elevado, una excelente resistencia a la fatiga y una buena ductilidad. Frente al metal sinterizado de serie, el 4340 forjado gana cerca de un 19% de límite elástico, casi un 8% de resistencia a la tracción y de un 19 a un 37% de vida a fatiga: el material de referencia cuando suben el régimen y la presión de cilindro. |
 | Perfil en I. Su sección central más fina reduce la masa en movimiento: menos inercia, menos carga sobre los cojinetes y una subida de vueltas más libre, una ventaja directa en un atmosférico de 3,5 litros construido en torno a su estirada. El material sigue concentrado donde realmente trabaja, de modo que la rigidez continúa siendo adecuada para el uso en circuito y competición. Es el único perfil ofrecido para este motor y el más coherente con el carácter de un seis en línea de régimen alto. |
El tornillo de biela es la pieza más solicitada del conjunto: en cada vuelta absorbe la fuerza de inercia que tiende a separar la tapa del cuerpo de la biela, y esa fuerza crece con el cuadrado del régimen. Para este kit se ofrecen dos calidades ARP; lo esencial es ajustar la calidad al uso real de la preparación y respetar después con rigor el par y el alargamiento de montaje.
 | ARP 2000: el estándar de altas prestaciones, con una resistencia a tracción cercana a 220 000 psi (unos 1 517 MPa). En 3/8" cubre preparaciones hasta 200 CV por cilindro y 8 500 rpm, lo que deja un margen cómodo en un S38B36, incluso optimizado y usado con regularidad en circuito. Es la calidad más habitual en circuito y tandas, drift, rally, drag y subida en cuesta, apreciada por su robustez y polivalencia, sin exigencias particulares de almacenamiento. |
 | ARP L19: la calidad para motores llevados al extremo, con una resistencia a tracción cercana a 260 000 psi (unos 1 793 MPa). En 3/8" permite hasta 250 CV por cilindro y 10 000 rpm: es la elección para los S38B36 muy preparados, sobrealimentados o inscritos en competición, donde la presión en cámara y el régimen se convierten en los factores limitantes. Contrapartida: la aleación es sensible a la corrosión y a la fragilización por hidrógeno, debe almacenarse y montarse engrasada, al abrigo de la humedad. |
| Además del apriete por par, medir el alargamiento (stretch) refleja la tensión real de cada tornillo, independientemente de los rozamientos. Una galga específica permite respetar el valor del fabricante y lograr un apriete homogéneo en las seis bielas. |
Comprar la galga de alargamiento ARP →
 | ZRP, especialista griego en bielas forjadas de altas prestaciones dirigido por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión, se controla y después se iguala en peso en el juego completo de seis para preservar el equilibrado del seis en línea. Para el S38B36 la oferta se limita al perfil en I, a elegir con tornillería ARP 2000 o ARP L19 según la potencia y el régimen buscados. Diseño, mecanizado y control se realizan en Grecia, y las bielas están probadas en rally, en drift y en circuito. |
 | 1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros |
Estas bielas forjadas son compatibles con todos los vehículos equipados con el motor BMW S38B36 (3.0L 24V biturbo):
| Marca | Modelo (chasis) | Código de motor | Potencia | Años |
|---|---|---|---|---|
| BMW | M5 (E34) | S38B36 | 315 CV | 1988–1992 |
Referencia OEM: 11 24 1 307 653 (juego de 6 bielas).
Cuando los bajos de origen ceden (biela rota, doblada o marcada), devolver el M5 a la configuración de fábrica obliga a menudo a cambiar bielas y pistones juntos, dañados a la vez. La factura sube rápido, solo para volver al estado inicial.
Por un presupuesto comparable, incluso menor, pasar a bielas forjadas 4340 y pistones forjados aporta una fiabilidad y un margen de seguridad muy superiores, con un verdadero potencial de evolución. Es el reflejo de los preparadores europeos desde hace más de quince años.
A igual presupuesto: más fiabilidad, más potencial, más longevidad.
