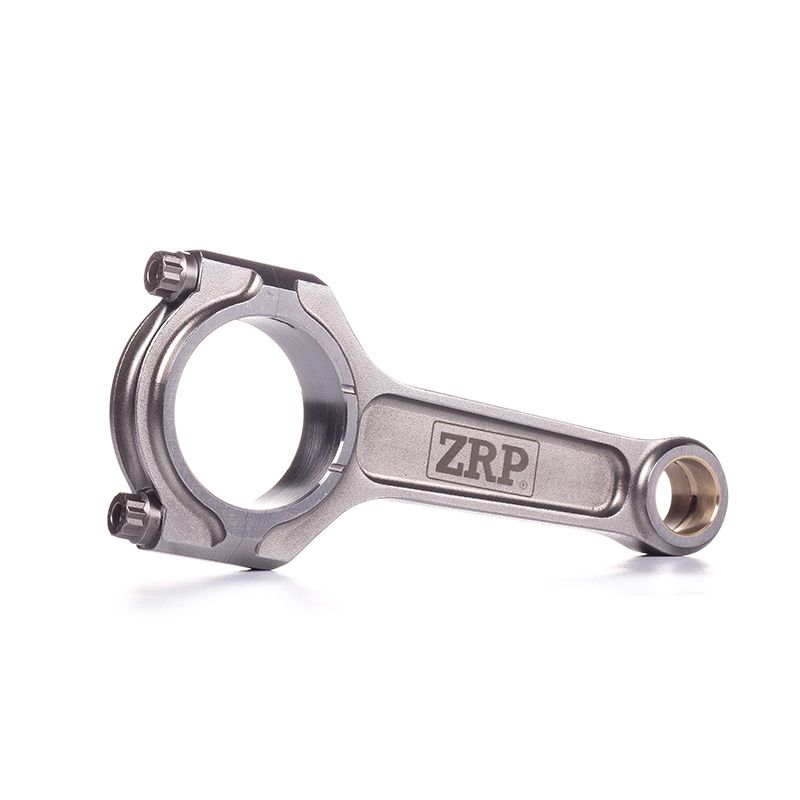

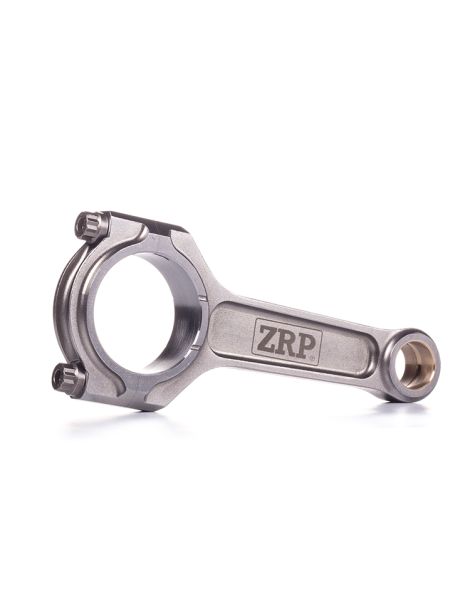

Bielles forgées BMW M5 E34 - 3.5L 24V - S38B36 pour pistons forgés

Le moteur BMW S38B36

Le BMW S38B36 (couramment appelé « S38 ») est le six cylindres en ligne 3,6 L atmosphérique à 24 soupapes développé par BMW Motorsport, descendant direct du M88 de la M1. Il associe un bloc en fonte, une culasse aluminium à double arbre à cames et quatre soupapes par cylindre, et une alimentation par six boîtiers papillon individuels. Il cube 3 535 cm³ (alésage 93,4 mm × course 86 mm), développe 315 ch et a été assemblé à la main par la division M de 1988 à 1992.

Monté sur la BMW M5 E34, le S38B36 en fait l’une des berlines les plus rapides de son époque. Réputé robuste, il reste néanmoins sensible dès qu’on relève la compression, le régime maximal ou qu’on envisage une suralimentation : on remplace alors les bielles d’origine par des bielles forgées renforcées en acier 4340, associées à des pistons forgés, pour fiabiliser la montée en puissance.

Les bielles forgées

Forgées puis usinées dans un acier 4340 traité, ces bielles remplacent les pièces de série dès que le S38B36 sort de son domaine d’usine. Le forgeage oriente le grain du métal dans le sens des efforts, ce qui relève nettement la tenue en fatigue par rapport à une bielle de grande série, le paramètre qui décide de la survie d’un six-cylindres en ligne mené haut dans les tours pendant des heures.

Grenaillées, contrôlées une à une et appariées en poids à ±1 g sur les six bielles du jeu, elles préservent l’équilibrage naturel du six en ligne. Elles couvrent les usages engagés d’une M5 E34 préparée : circuit et roulage, course de côte, drift, rallye, drag et time attack, et accompagnent les préparations Stage 1, Stage 2 et Stage 3 jusqu’au moteur de compétition. La visserie ARP fournie verrouille l’assemblage sous forte charge et à haut régime.

Caractéristiques techniques des bielles forgées S38B36

Couple de serrage et allongement

Serrer plus fort n’est jamais une sécurité sur le S38B36 : passé la plage prescrite, la vis entre dans son domaine plastique, perd sa capacité de rappel élastique et ne garantit plus rien après le premier cycle thermique. Le logement de coussinet se déforme sous l’excès d’effort, la tête de bielle prend une forme légèrement ovale et le coussinet ne porte plus que sur deux zones : l’huile fuit par les flancs et la température locale grimpe. À l’inverse, une vis serrée en dessous du seuil laisse la précharge tomber sous les efforts d’inertie du six-cylindres : le chapeau travaille en micro-décollement, le coussinet se mate, finit par tourner dans son logement et le vilebrequin marque. Les six bielles doivent donc être montées aux valeurs du tableau ci-dessous, exactement telles que le fabricant de la visserie les prescrit pour l’ARP 2000 et l’ARP L19 en 3/8". Le contrôle de l’allongement au comparateur est la seule méthode qui s’affranchit du frottement du filet et de la portée de tête : c’est elle qui fait foi, montage au lubrifiant ARP, la notice du kit restant prioritaire.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Sa section centrale plus fine réduit la masse en mouvement : moins d’inertie, moins de charge sur les paliers et une montée en régime plus libre, un atout direct sur un atmosphérique de 3,5 L qui privilégie l’allonge. La matière reste concentrée là où elle travaille réellement, si bien que la rigidité demeure adaptée à l’usage circuit et compétition. C’est le seul profil retenu pour ce moteur, et le plus cohérent avec son caractère de six en ligne à hauts régimes.

Comment choisir sa visserie de bielle ?

La vis de bielle est la pièce la plus sollicitée de l’assemblage : à chaque tour, elle reprend l’effort d’inertie qui tend à séparer le chapeau du corps de bielle, et cet effort augmente avec le carré du régime. Deux nuances ARP sont proposées sur ce kit ; l’essentiel est d’accorder le grade à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 : le standard haute performance, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). En 3/8", il couvre les préparations jusqu’à 200 ch par cylindre et 8 500 tr/min, ce qui laisse une marge confortable sur un S38B36, même optimisé et utilisé régulièrement sur circuit. C’est le grade le plus courant en circuit et trackday, en drift, en rallye, en drag et en course de côte, apprécié pour sa robustesse et sa polyvalence, sans contrainte de stockage particulière.

ARP L19 : la nuance des moteurs poussés à l’extrême, avec une résistance à la traction voisine de 260 000 psi (environ 1 793 MPa). En 3/8", elle autorise jusqu’à 250 ch par cylindre et 10 000 tr/min : c’est le choix des S38B36 fortement préparés, suralimentés ou engagés en compétition, là où la pression cylindre et le régime deviennent les facteurs limitants. Contrepartie : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, fabricant grec de bielles forgées hautes performances animé par Alex Drakos à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision, contrôlée puis appariée en poids sur le jeu complet de six afin de préserver l’équilibrage du six en ligne. Pour le S38B36, l’offre se limite au profil I, au choix avec visserie ARP 2000 ou ARP L19 selon la puissance et le régime visés. Conception, usinage et contrôle sont réalisés en Grèce, et les bielles sont éprouvées en rallye, en drift et sur circuit.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW S38B36

Ces bielles forgées sont compatibles avec la BMW M5 E34 équipée du moteur S38B36 :

Référence OEM : 11 24 1 307 653 (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique ?

Quand le bas moteur d’origine cède (bielle rompue, tordue ou marquée), remettre la M5 en configuration constructeur impose souvent de changer bielles et pistons ensemble, abîmés simultanément. La facture grimpe vite, pour un simple retour à l’état initial.

Pour un budget comparable, voire inférieur, passer en bielles forgées 4340 et pistons forgés apporte une fiabilité et une marge de sécurité bien supérieures, avec un vrai potentiel d’évolution. C’est le réflexe des préparateurs européens depuis plus de quinze ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
