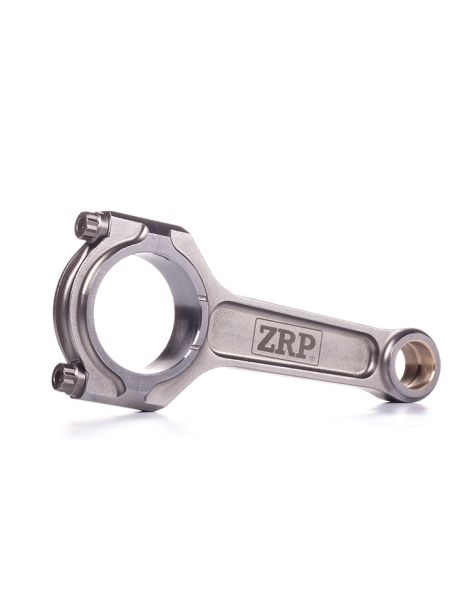

Bielle forgiate BMW M5 E34 - 3.5L 24V - S38B36 per pistoni forgiati

Il motore BMW S38B36

Il BMW S38B36 (detto «S38») è il sei cilindri in linea 3,6 L aspirato a 24 valvole di BMW Motorsport, discendente diretto del M88 della M1. Abbina un basamento in ghisa, una testata in alluminio a doppio albero a camme e quattro valvole per cilindro, e sei corpi farfallati individuali. Cuba 3 535 cm³ (alesaggio 93,4 mm × corsa 86 mm), eroga 315 CV ed è stato assemblato a mano dalla divisione M dal 1988 al 1992.

Montato sulla BMW M5 E34, l'S38B36 la rende una delle berline più veloci della sua epoca. Reputato robusto, resta tuttavia sensibile non appena si aumentano compressione, regime massimo o si valuta una sovralimentazione: le bielle di origine vengono allora sostituite con bielle forgiate rinforzate in acciaio 4340, abbinate a pistoni forgiati, per mettere in sicurezza l'aumento di potenza.

Le bielle forgiate

Forgiate e poi lavorate da acciaio 4340 trattato termicamente, queste bielle sostituiscono i pezzi di serie appena il S38B36 esce dal proprio dominio di fabbrica. La forgiatura orienta la struttura del metallo lungo la direzione degli sforzi, con un netto guadagno di resistenza a fatica rispetto a una biella di grande serie: il parametro che decide la sopravvivenza di un sei cilindri in linea tenuto alto di giri per ore.

Pallinate, controllate una per una e pareggiate in peso a ±1 g sulle sei bielle del set, preservano l’equilibratura naturale del sei in linea. Coprono gli usi impegnativi di una M5 E34 preparata: pista e track day, cronoscalata, drift, rally, drag e time attack, e accompagnano le preparazioni Stage 1, Stage 2 e Stage 3 fino al motore da competizione. La viteria ARP fornita blocca l’assieme sotto carico elevato e agli alti regimi.

Caratteristiche tecniche delle bielle forgiate S38B36

Coppia di serraggio e allungamento

Stringere di più non è mai un margine di sicurezza sull’S38B36: oltre l’intervallo prescritto la vite entra nel campo plastico, perde il richiamo elastico e non garantisce più nulla dopo il primo ciclo termico. La sede della bronzina si deforma per l’eccesso di carico, la testa di biella assume una forma leggermente ovale e la bronzina appoggia solo su due zone: l’olio sfugge dai fianchi e la temperatura locale sale. Al contrario, una vite serrata sotto la soglia lascia crollare il precarico sotto le forze d’inerzia del sei cilindri: il cappello lavora in microdistacco, la bronzina si mata, finisce per girare nella sua sede e l’albero motore si riga. Le sei bielle vanno quindi montate ai valori della tabella qui sotto, esattamente come li prescrive il costruttore della viteria per ARP 2000 e ARP L19 da 3/8". Il controllo dell’allungamento con comparatore è l’unico metodo indipendente dall’attrito del filetto e dall’appoggio della testa: è quello che fa fede, con lubrificante di montaggio ARP e istruzioni del kit sempre prioritarie.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

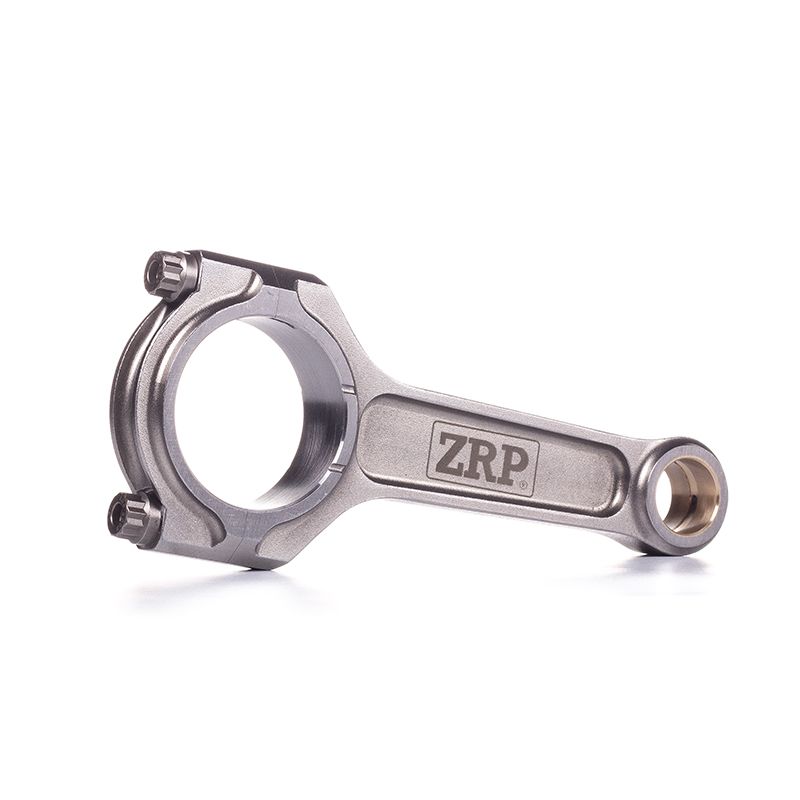

I-Beam. La sua sezione centrale più sottile riduce la massa in movimento: minore inerzia, minor carico sulle bronzine e una salita di giri più libera, un vantaggio diretto su un aspirato di 3,5 litri costruito attorno al suo allungo. Il materiale resta concentrato dove lavora davvero, così la rigidità rimane adatta all’uso in pista e in gara. È il solo profilo proposto per questo motore e il più coerente con il carattere di un sei in linea ad alti regimi.

Come scegliere la viteria di biella?

La vite di biella è il componente più sollecitato dell’assieme: a ogni giro assorbe la forza d’inerzia che tende a staccare il cappello dal corpo della biella, e questa forza cresce con il quadrato del regime. Per questo kit sono proposte due qualità ARP; l’essenziale è abbinare la qualità all’uso reale della preparazione e poi rispettare scrupolosamente coppia e allungamento di montaggio.

ARP 2000: lo standard ad alte prestazioni, con resistenza alla trazione intorno a 220 000 psi (circa 1 517 MPa). In 3/8" copre preparazioni fino a 200 CV per cilindro e 8 500 giri/min, un margine confortevole su un S38B36 anche ottimizzato e usato regolarmente in pista. È la qualità più diffusa in pista e nei track day, nel drift, nel rally, nel drag e nella cronoscalata, apprezzata per robustezza e versatilità, senza vincoli particolari di stoccaggio.

ARP L19: la qualità per i motori spinti all’estremo, con resistenza alla trazione intorno a 260 000 psi (circa 1 793 MPa). In 3/8" consente fino a 250 CV per cilindro e 10 000 giri/min: è la scelta per gli S38B36 molto preparati, sovralimentati o impegnati in gara, dove pressione in camera e regime diventano i fattori limitanti. Rovescio della medaglia: la lega è sensibile alla corrosione e all’infragilimento da idrogeno, va conservata e montata oliata, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, specialista greco di bielle forgiate ad alte prestazioni guidato da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione, controllata e poi pareggiata in peso sull’intero set di sei per preservare l’equilibratura del sei in linea. Per il S38B36 l’offerta si limita al profilo I-Beam, a scelta con viteria ARP 2000 o ARP L19 secondo la potenza e il regime cercati. Progettazione, lavorazione e controllo avvengono in Grecia, e le bielle sono collaudate nel rally, nel drift e in pista.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW S38B36

Queste bielle forgiate sono compatibili con tutti i veicoli equipaggiati con il motore BMW S38B36 (3.0L 24V biturbo):

Riferimento OEM: 11 24 1 307 653 (kit di 6 bielle).

Perché è la soluzione più economica?

Quando il manovellismo di origine cede (biella rotta, piegata o rigata), riportare la M5 alla configurazione di fabbrica impone spesso di cambiare insieme bielle e pistoni, danneggiati nello stesso momento. Il conto sale in fretta, solo per tornare allo stato iniziale.

Con un budget comparabile, persino inferiore, passare a bielle forgiate 4340 e pistoni forgiati porta un'affidabilità e un margine di sicurezza nettamente superiori, con un reale potenziale di evoluzione. È il riflesso dei preparatori europei da oltre quindici anni.

A parità di budget: più affidabilità, più potenziale, più longevità.
