Valvole aspirazione rinforzate BMW M5 E34 S38B36 S38B38

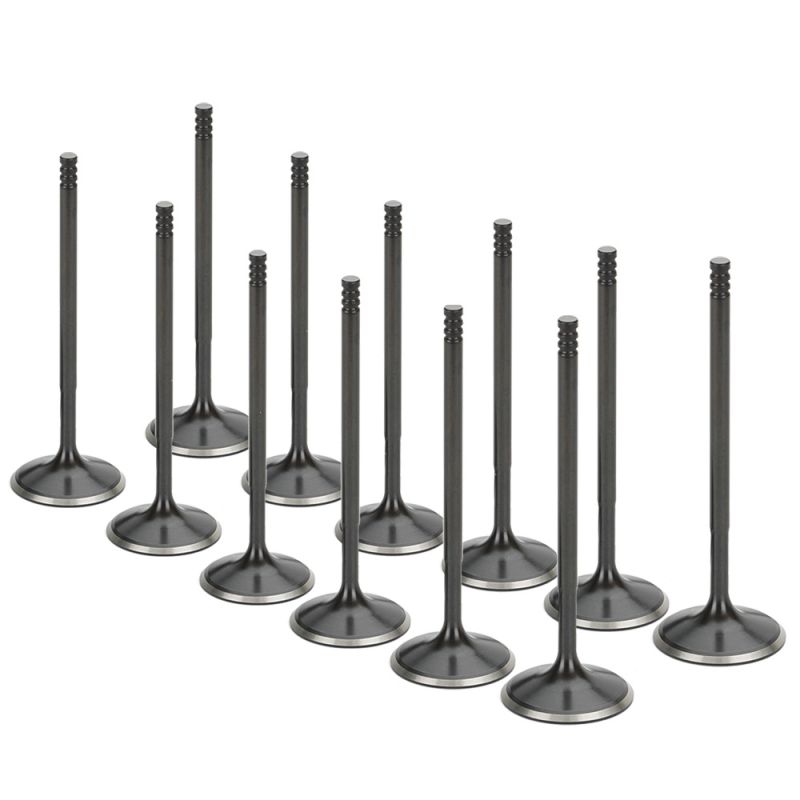

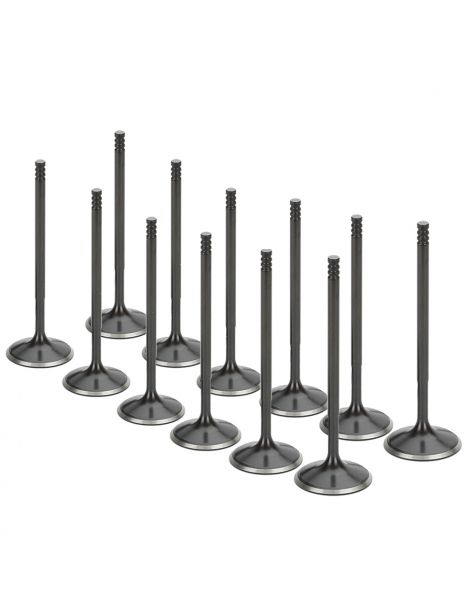

Kit di 12 valvole di aspirazione rinforzate per BMW M5 E34 S38B36 e S38B38.
- Marca: SUPERTECH
- Motori: S38B36, S38B38
- Dimensioni: fungo 37,0 mm, 38,0 mm, 38,5 mm o 39,0 mm, stelo 7 mm
- Materiale: acciaio inox nitrurato nero, 3 canalini
Motori BMW interessati
L'S38 è il sei cilindri in linea a 24 valvole della BMW M5 E34, con doppio albero a camme in testa e punterie meccaniche con registri. L'S38B36 da 3,6 litri (3.535 cm³, 315 CV) equipaggia la berlina dal 1988 al 1992; l'S38B38 da 3,8 litri (3.795 cm³, 340 CV) gli succede fino al 1995, berlina e Touring.
Il motore ha 12 valvole di aspirazione con stelo da 7 mm. Quella dell'S38B36, codice BMW 11 34 1 309 343, ha fungo da 37,0 mm, stelo da 7,0 mm e lunghezza di 121,4 mm; l'S38B38 passa all'11 34 1 315 508, con fungo da 38,5 mm. Entrambe sono bloccate dai semiconi 11 34 1 307 136 a 3 canalini. Bastano al motore di serie, ma un'elaborazione che aggiunge alzata, rigidità delle molle o giri le spinge oltre il loro margine.
Valvole di aspirazione rinforzate SUPERTECH
Quando il motore gira alto, ogni valvola di aspirazione lascia entrare e poi blocca l'aria fresca un numero di volte che si conta a decine ogni secondo. A ogni giro di camma il fungo si riappoggia con un colpo sulla propria sede nella testata, e intanto lo stelo va su e giù nella guida valvola senza mai fermarsi. Lavora tra 400 e 550 °C, ed è proprio lì che l'acciaio al cromo-silicio di serie comincia a cedere: 500 MPa a 500 °C, poi 250 MPa verso 600 °C, appena oltre quella fascia, cioè un calo del 50 %. Alzata, rigidità delle molle, giri e spinta del turbo: se crescono, aumentano urti, attrito e calore che logorano il pezzo.
SUPERTECH forgia queste valvole rinforzate in un acciaio inox al cromo-nichel riservato alle corse, parente dell'EV8 (21-4N). Mantiene ancora 650 MPa a 500 °C, il 30 % oltre l'acciaio originale, e 550 MPa a 600 °C, il 120 % oltre. Lo strato esterno, nitrurato in nero, risulta più duro e scorrevole: lo stelo si consuma meno e scorre con più dolcezza contro la guida.
Sono disponibili nella misura originale, con fungo da 37,0 mm, e in tre maggiorate: 38,0 mm (+1 mm), 38,5 mm (+1,5 mm) e 39,0 mm (+2 mm). Il diametro dello stelo non cambia, resta di 7 mm; si allarga soltanto il fungo. Così la sede lascia passare un flusso più ampio, arriva più aria nel cilindro e la potenza aumenta, purché si esegua la rettifica sedi valvole alla misura scelta. Ogni maggiorata esiste con altezza totale di 121,4 mm, quella originale, oppure di 123,8 mm; la versione in misura originale misura 123,0 mm.
Caratteristiche tecniche delle valvole di aspirazione
| Codice | Marca | Misura | Ø fungo OEM 37,0 mm | Ø stelo OEM 7 mm | Lunghezza OEM 121,4 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| BMIVN-1006L-12 | SUPERTECH | Originale | 37,0 mm | 7 mm | 123,0 mm | 3 | Inox nitrurato nero |
| BMIVN-1008-12 | SUPERTECH | +1 mm | 38,0 mm | 7 mm | 121,4 mm | 3 | Inox nitrurato nero |
| BMIVN-1009-12 | SUPERTECH | +1,5 mm | 38,5 mm | 7 mm | 121,4 mm | 3 | Inox nitrurato nero |
| BMIVN-1009L-12 | SUPERTECH | +1,5 mm | 38,5 mm | 7 mm | 123,8 mm | 3 | Inox nitrurato nero |
| BMIVN-1010-12 | SUPERTECH | +2 mm | 39,0 mm | 7 mm | 121,4 mm | 3 | Inox nitrurato nero |
| BMIVN-1010L-12 | SUPERTECH | +2 mm | 39,0 mm | 7 mm | 123,8 mm | 3 | Inox nitrurato nero |
S38B38: valvola di aspirazione originale con fungo da 38,5 mm (11 34 1 315 508).
Montaggio delle valvole
| Componente | Originale BMW | Rinforzati |
|---|---|---|
| Semiconi | 11 34 1 307 136 (3 canalini) | |
| Paraolio valvole | Kit 11 34 9 059 172 | VS-VW7I-12 (aspirazione) |
| Guida valvola | Ø interno 7,0 mm H7 | GDE-BMS14-7 |
Con 3 canalini come le valvole BMW, queste valvole si montano con semiconi da 7 mm a 3 canalini, meglio se nuovi.
Per le misure +1, +1,5 e +2 mm, le sedi di aspirazione della testata vengono lavorate alla nuova dimensione durante la revisione.
L'S38 ha punterie meccaniche con registri: dopo la sostituzione delle valvole, controllare il gioco e adeguare i registri.
Guida tecnica
Il marchio proposto
| SUPERTECH progetta da oltre 30 anni, a San Jose in California, parti di distribuzione per le corse. Ciascuna valvola viene concepita su misura del suo motore, esaminata con ultrasuoni, radiografia e laser, quindi convalidata da preparatori, dalle dragster ai circuiti. |
Come scegliere
Sotto il piattello, i semiconi entrano nel canalino e trattengono la valvola. Qui tutti i codici hanno 3 canalini, come il montaggio BMW: l'unica scelta da fare riguarda la misura.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura originale Fungo da 37,0 mm, uguale a quello del S38B36 di serie: adatto a sedi di aspirazione mai rettificate, ancora alla misura di fabbrica. |
Maggiorata da +1 a +2 mm Funghi da 38,0, 38,5 o 39,0 mm: una sede più larga fa entrare più aria, quindi più potenza (circa 10-12 cfm per mm di fungo). Le sedi della testata vanno lavorate alla nuova misura, meglio con condotti allargati; buona soluzione anche quando le sedi sono state rettificate in passato. |
Quando le valvole rinforzate diventano necessarie
- Montaggio di camme più spinte o di molle più dure
- Limitatore di giri alzato
- Motore dotato di turbocompressore o di compressore volumetrico
- Testata preparata per circuito, rally o drift
- Valvole di serie consumate, segnate o già lavorate alla misura di riparazione
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| M5 (E34) 3.6 | S38B36 | 315 CV | 1988-1992 |
| M5 (E34) 3.8 | S38B38 | 340 CV | 1992-1995 |
| M5 Touring (E34) 3.8 | S38B38 | 340 CV | 1992-1995 |
Codice OEM (valvola di aspirazione): 11 34 1 309 343 (S38B36) ; 11 34 1 315 508 (S38B38)
