BMW 3.2 S54B32 Joint de culasse renforcé COMETIC M3, Z3, Z4M BMW 3.2 S54B32 Joint de culasse renforcé COMETIC M3, Z3, Z4M

Junta de culata reforzada BMW S54B32

241,02 € (impuestos inc.)
321,36 € (impuestos inc.) -25%

Junta de culata reforzada Athena y Cometic, en O-Ring y MLS. Venta por unidad.

  • Marcas: Athena, Cometic
  • Motores: S54B32
  • Diámetros: 87,5 a 88 mm
  • Espesores: 0,69 a 3,56 mm
  • Sustituye: 11 12 7 835 918
330077R
1 disponible en stock Francia
2 disponibles en stock Europa (plazo 72 h)
Pagar a plazos

Los motores BMW cubiertos

El BMW S54B32 es el seis cilindros en línea de gasolina de 24 válvulas y 3,2 litros que equipa el M3 (E46), el M3 CSL, el Z3 M (E36/7 y E36/8) y el Z4 M (E85 y E86). Tiene un diámetro de 87 mm y una carrera de 91 mm, y todas sus versiones reciben la misma junta de culata de origen.

Esta junta de origen lleva la referencia 11 12 7 835 918, que sustituye a 11 12 7 833 736 y 11 12 7 832 022. Es una junta multicapa de acero (MLS) de 87,5 mm de diámetro y 0,64 mm de espesor, que BMW ofrece en una sola cota, sin cota de reparación. Está dimensionada para la presión de combustión de serie: cuando esta aumenta, el apriete se afloja, la culata se levanta y el refrigerante pasa a un cilindro.

Las juntas de culata reforzadas

La junta de culata no crea la estanqueidad por sí misma: la mantiene porque la tornillería aprieta la culata contra el bloque. Una junta de composite se aplasta definitivamente más allá de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLS soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión. La O-Ring, por su parte, separa las funciones: su anillo inoxidable asegura por sí solo la estanqueidad de la combustión, el cuerpo gestiona los circuitos de agua y aceite, y no hay nada que mecanizar en el bloque.

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en dos construcciones: O-Ring con anillo inoxidable y MLS multicapa de acero. Los diámetros de junta van de 87,5 a 88 mm, lo que cubre tanto el bloque de origen como el bloque rectificado, y los espesores de 0,69 a 3,56 mm, suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

Diámetro de la junta
OEM 87,5 mm
Espesor
OEM 0,64 mm
Volumen de la junta
OEM 3,85 cm³
Tipo de junta
OEM MLS
Marca Referencia
OEM 11 12 7 835 918
87,5 mm 0,69 mm 4,15 MLS Cometic C4505-027
87,5 mm 0,76 mm 4,57 MLS Cometic C4505-030
87,5 mm 0,91 mm 5,47 MLS Cometic C4505-036
87,5 mm 1,02 mm 6,13 MLS Cometic C4505-040
87,5 mm 1,14 mm 6,86 MLS Cometic C4505-045
87,5 mm 1,20 mm 7,22 O-Ring Athena 330037R
87,5 mm 1,30 mm 7,82 MLS Cometic C4505-051
87,5 mm 1,42 mm 8,54 MLS Cometic C4505-056
87,5 mm 1,52 mm 9,14 MLS Cometic C4505-060
87,5 mm 1,68 mm 10,10 MLS Cometic C4505-066
87,5 mm 1,78 mm 10,70 MLS Cometic C4505-070
87,5 mm 1,91 mm 11,49 MLS Cometic C4505-075
87,5 mm 2,03 mm 12,21 MLS Cometic C4505-080
87,5 mm 2,13 mm 12,81 MLS Cometic C4505-084
87,5 mm 2,18 mm 13,11 MLS Cometic C4505-086
87,5 mm 2,34 mm 14,07 MLS Cometic C4505-092
87,5 mm 2,49 mm 14,97 MLS Cometic C4505-098
87,5 mm 3,05 mm 18,34 MLS Cometic C4505-120
87,5 mm 3,56 mm 21,41 MLS Cometic C4505-140
88 mm 1,20 mm 7,30 O-Ring Athena 330077R

Volumen de la junta: el espacio que el espesor de la junta deja libre encima de cada cilindro. Agranda directamente la cámara de combustión, de modo que un volumen mayor reduce la relación de compresión. Estos valores solo son comparables entre juntas del mismo diámetro.

Preparación y montaje

Tornillería Motores Par de apriete
Tornillos de culata de origen
11 12 7 831 862, M11 x 99
S54B32 30 Nm, luego 90°, luego 90°
Espárragos de culata ARP
ARP-201-4303
S54B32 47 Nm, luego 95 Nm, luego 142 Nm

Antes de colocar la junta, compruebe con una regla que la culata y el bloque son planos, y haga rectificar lo que lo necesite. Estas juntas no requieren ninguna pasta selladora: Athena y Cometic las envían ya revestidas.

Espárragos de culata reforzados ARP S54B32 →

Guía técnica

Las dos construcciones propuestas

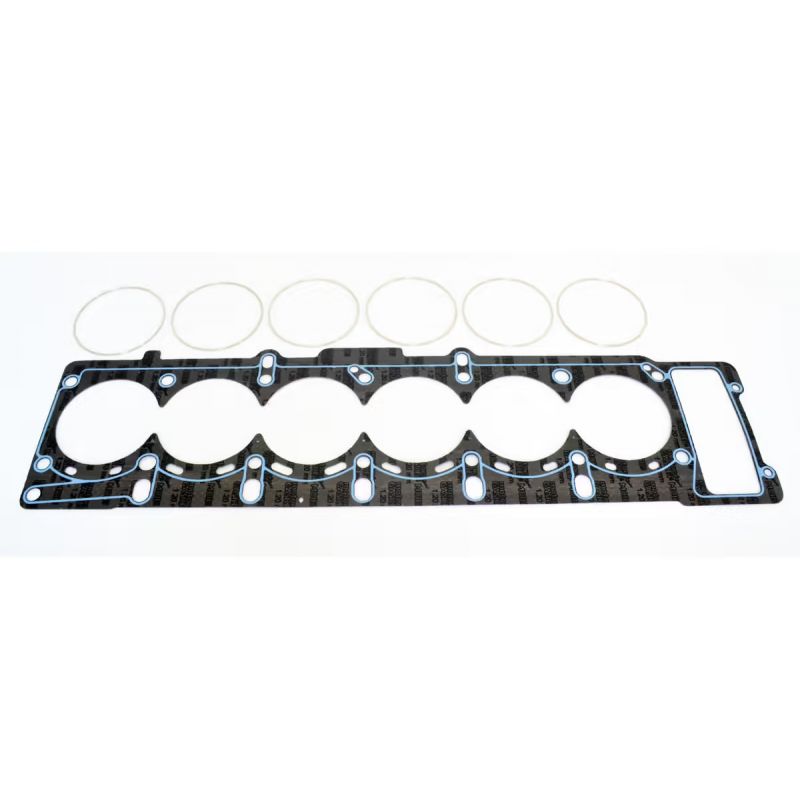

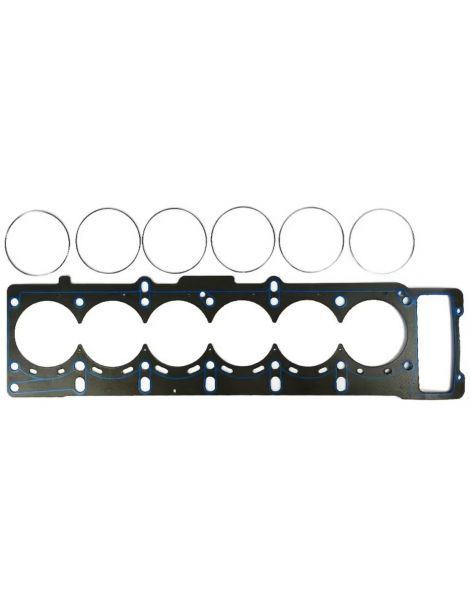

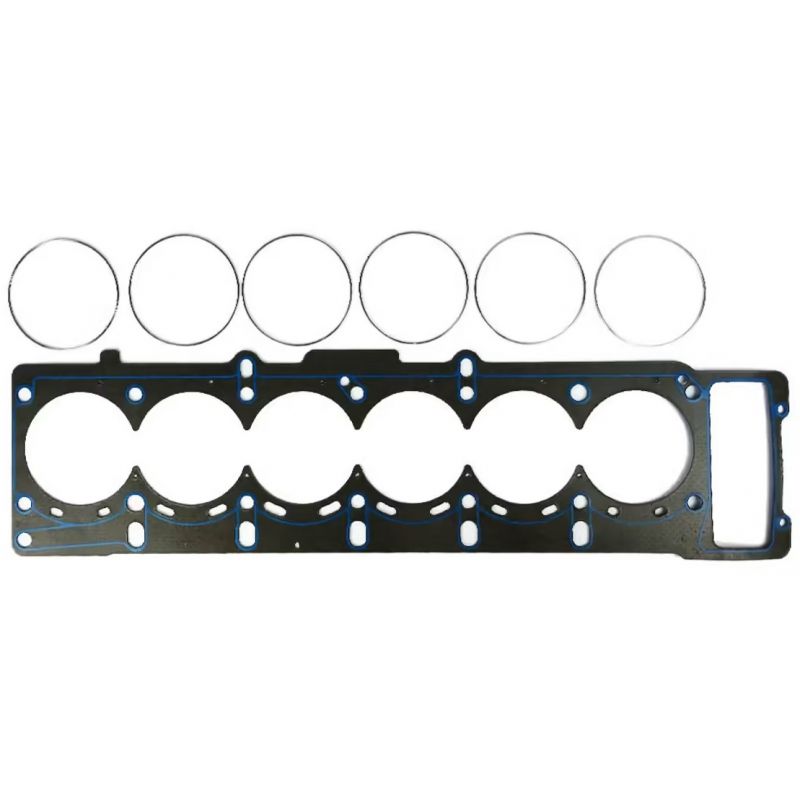

Junta de culata Athena O-Ring O-Ring / Cut Ring Athena
Una lámina de acero cubierta de fibra de aramida sin amianto, con un anillo de compresión de acero inoxidable colocado alrededor de cada cilindro. El anillo lleva el esfuerzo de apriete a un diámetro reducido, exactamente donde se decide la estanqueidad, y un cordón de silicona protege los pasos de agua y de aceite. Ninguna otra construcción soporta presiones tan altas, y es la única que conviene a una culata ya equipada con un hilo de compresión.

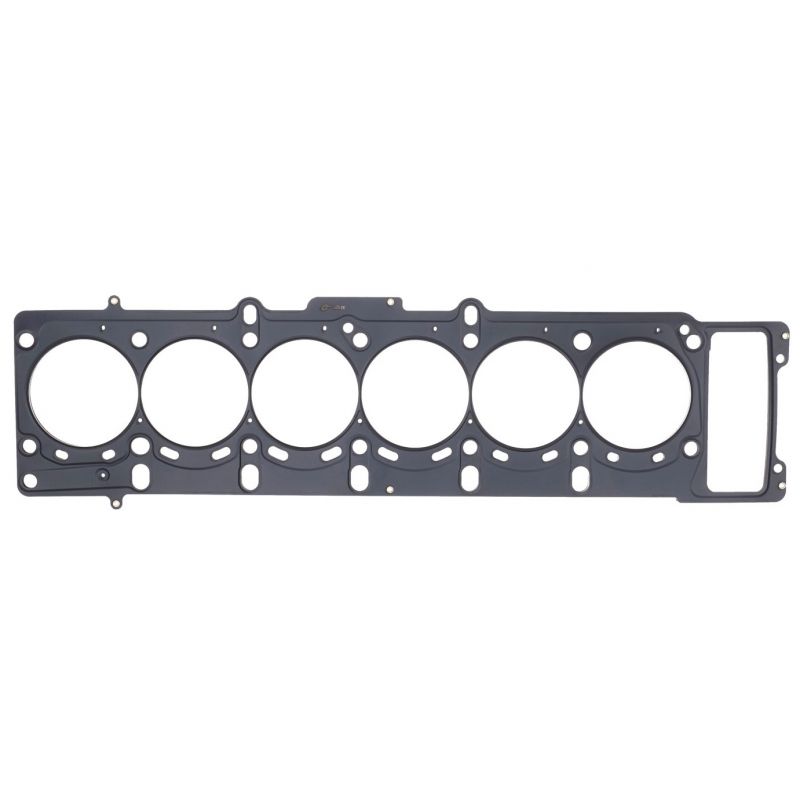

Junta de culata Cometic MLS MLS Cometic
Láminas de acero inoxidable embutidas, superpuestas y luego remachadas. Las láminas exteriores llevan resaltes activos que rodean cada cilindro y cada paso de fluido. La estanqueidad se logra con un apriete moderado y poca deformación del diámetro. Es la junta todoterreno, del motor atmosférico preparado a la sobrealimentación moderada.

Elegir el diámetro y el espesor

El diámetro de la junta. El O-Ring Athena existe en 87,5 y 88 mm, el MLS Cometic en 87,5 mm.

El espesor. La junta de origen tiene 0,64 mm. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Su objetivo Espesor a elegir
Conservar la relación de compresión de origen 0,69 mm, el valor más cercano a los 0,64 mm de origen
Culata rectificada, recuperar la altura perdida 0,69 mm + lo que se ha retirado
Preparación sobrealimentada, hacer bajar la relación Un espesor superior a 0,69 mm
Preparación atmosférica, hacer subir la relación Ninguno: 0,69 mm, el más fino de la oferta, queda por encima de los 0,64 mm de origen

Ningún espesor de la oferta es más fino que el de origen: la holgura entre el pistón y la culata no disminuye al volver a montar, por lo que la junta en sí no obliga a medir con comparador el saliente de los pistones.

Las dos marcas

Athena Athena S.p.A., fabricante italiano de juntas y componentes de motor, está implantada en Alonte, en el Véneto, donde se encuentran su sede y su planta principal. También fabrica en España, Estados Unidos, Brasil e India. Sus juntas multicapa equipan como primer equipo vehículos de fabricantes de automóviles, y toda su gama de competición se diseña y produce en Italia.
Cometic Cometic Gasket, Inc., fabricante estadounidense fundado en 1989, diseña en Concord, Ohio, juntas y soluciones de estanqueidad para motores. Su punto fuerte es la junta hecha a medida, con el diámetro y el espesor que pide el motor. Toda su gama sale de plantas estadounidenses y emplea materiales estadounidenses.

Ventajas frente a la junta de origen

Criterio Junta de origen 11 12 7 835 918 Juntas reforzadas
Construcción Multicapa de acero (MLS) Acero inoxidable multicapa, o acero y fibra de aramida con anillo inoxidable
Diámetro de la junta 87,5 mm 87,5 a 88 mm
Espesores disponibles 0,64 mm, cota única 0,69 a 3,56 mm, 19 valores
Ajuste de la relación de compresión Ninguno Por el espesor elegido
Resistencia a la sobrepresión Limitada a la potencia de serie Diseñada para la sobrealimentación

Cuándo se hace necesaria una junta reforzada

  • Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
  • Cilindro rectificado más allá de lo que cubre el diámetro de 87,5 mm de la junta de origen
  • Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
  • Motor que ya ha perdido su junta, o que consume refrigerante
  • Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Modelo Código de motor Potencia Años
M3 (E46) S54B32 343 CV 2000-2006
M3 CSL (E46) S54B32 360 CV 2003
Z3 M (E36/7, E36/8) S54B32 320 y 325 CV 2000-2003
Z4 M (E85, E86) S54B32 320 y 343 CV 2005-2008

Referencia OEM: 11 12 7 835 918, en cota única.

Importante: el S50B32 del M3 (E36) y el S52B32 del M3 norteamericano reciben otras juntas de culata de origen, referencias 11 12 1 405 748 y 11 12 1 405 106. Esos motores no están cubiertos por las referencias de esta ficha.

¿Por qué pasar a una junta reforzada?

Una junta reforzada sigue resistiendo en el punto en que la de origen cede: bajo una presión de combustión más fuerte, conserva su forma en lugar de aplastarse.

Cuando se busca más potencia, con turbo, compresor o una relación de compresión mayor, la junta de culata se vuelve la pieza más frágil de la parte alta del motor. Elegir una junta reforzada ya no es una comodidad sino una medida de seguridad: es lo que previene la rotura y el desmontaje de culata que se deriva de ella.
