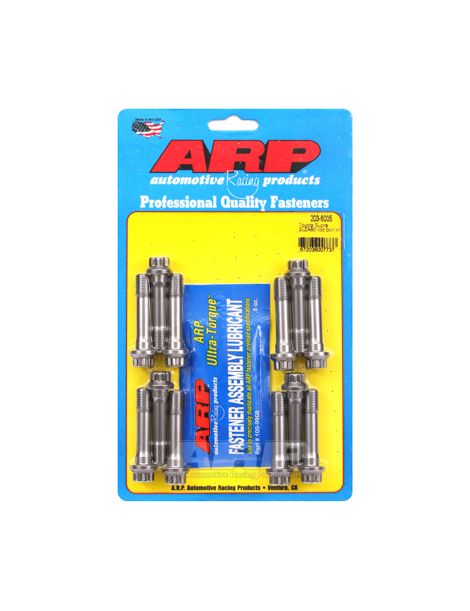

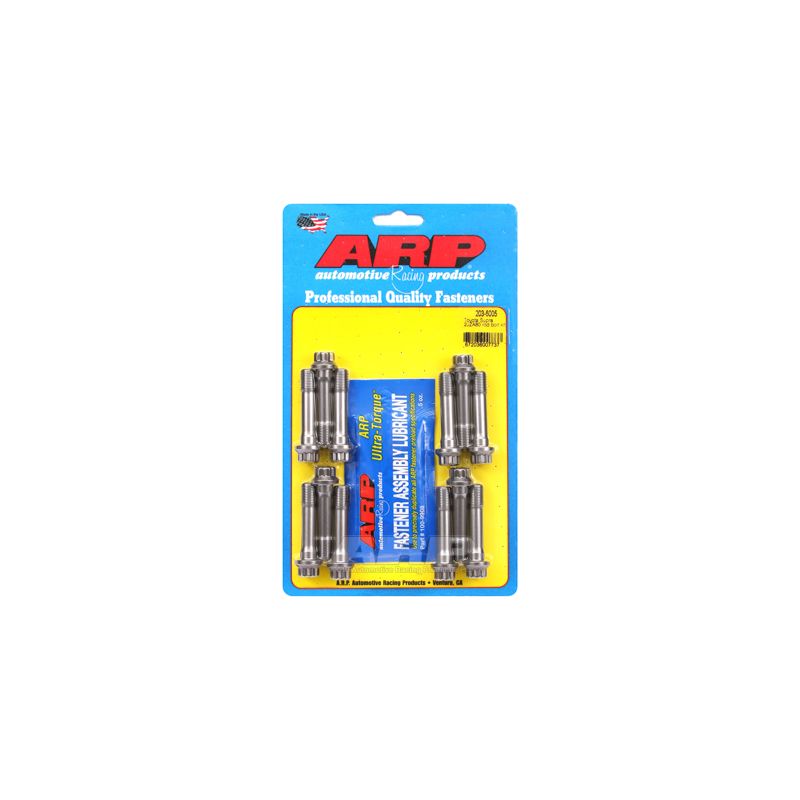

Verstärkte ARP-Schrauben für OEM-Pleuel TOYOTA LEXUS 2JZ

Die betroffenen Motoren

Dieser Satz ist für die Toyota-Motoren mit 3,0 Litern und 24 Ventilen bestimmt, die 2JZ-GE und 2JZ-GTE, die der Toyota Supra, Aristo, Soarer, Chaser, Cresta, Mark II, Crown, Altezza, Progres und Origin sowie der Lexus GS, IS und SC.

Die Original-Pleuelschraube dieser Motoren trägt die Referenz 13265-46020: Der Hersteller schreibt vor, sie geölt mit 29 Nm und anschließend um weitere 90 Grad anzuziehen.

Verstärkte ARP-Schrauben für Pleuel

Die Pleuelschraube nimmt bei jeder Umdrehung den Zug der Pleuel-Kolben-Einheit auf, die den Deckel durch Trägheit abzuheben versucht. Ab Werk ist sie für die Serienleistung bemessen und wird bei jeder Zerlegung ersetzt.

Nach dem Einbau anstelle der Originalschrauben werden diese ARP2000-Schrauben bevorzugt über die Dehnung angezogen, das Referenzverfahren von ARP; ohne Messgerät gibt die Anleitung ein Drehmoment an. Diese Schrauben bestehen aus ARP2000, einem ARP-eigenen legierten Stahl, auf 220.000 psi Zugfestigkeit wärmebehandelt, mit nach Abschluss der Behandlung gewalzten Gewinden. Die Klassen 10.9 und 12.9 der Serienverschraubung beginnen bei 150.800 und 176.900 psi: ARP2000 übertrifft sie um 24 bis 46 %. Die ARP2000-Schrauben halten bis 11.750 U/min (berechneter Richtwert).

Technische Merkmale

Anzugsdrehmoment und Dehnung

ARP gibt der Kontrolle der Dehnung den Vorrang, für eine genaue Vorspannung; das Drehmoment der Tabelle gilt nur ohne Messgerät. Drehmomente und Dehnungen der Tabelle gelten mit ARP-Schmiermittel.

Die obigen Werte stammen aus der zum Veröffentlichungsdatum gültigen ARP-Anleitung 203-6005; bei Abweichungen ist sie maßgebend. ARP-Anleitung 203-6005 ansehen

Montiert wird ohne Schraubensicherung, da die ARP-Anleitung keine vorsieht: Das ARP-Ultra-Torque-Fett wird auf die Gewinde und unter den Kopf jeder Schraube aufgetragen.

Nach der Montage der Schrauben schreibt ARP in der Anleitung eine Prüfung und Nacharbeit der Pleuelaugen vor, die ein Motoreninstandsetzer ausführt.

Messung der Schraubendehnung

Nach Dehnung anziehen heißt, die Vorspannung danach einzustellen, wie weit sich die Schraube tatsächlich längt, und nicht nach einem von Reibung beeinflussten Drehmoment. Bei eingebauter Schraube wird der Dehnungsmesser mit Messuhr an beide Enden gesetzt und angezogen, bis die in der Tabelle angegebene Dehnung abgelesen wird. Es ist die sicherste Methode an einem leistungsgesteigerten Motor.

Technischer Leitfaden

Alle Drehmoment- und Dehnungswerte auf dieser Seite setzen ARP-Montagefett auf den Gewinden und unter dem Schraubenkopf voraus; Motoröl ersetzt es nicht.

Die Marke ARP

Gary Holzapfel, ein Ingenieur aus der Luft- und Raumfahrt, gründete Anfang der 1970er Jahre ARP (Automotive Racing Products) mit einem Ziel: Motorschäden durch zu schwache Verschraubungen im Rennsport zu beseitigen. ARP entwickelt und fertigt in Kalifornien Tausende von Referenzen, Zylinderkopf-, Hauptlager- und Pleuelschrauben, in mehreren Werkstoffen je nach Einsatz, und ist für die Gleichmäßigkeit seiner Fertigung bekannt.

Fahrzeugkompatibilität

OEM-Referenz (Pleuelschraube): 13265-46020

Warum ist es die wirtschaftlichste Lösung?

Bei einem getunten 2JZ erfährt jede Pleuelschraube eine weit höhere Zugbelastung als in Serie, sobald Drehzahl oder Leistung steigen: Gibt eine nach, zahlen Pleuel, Kolben und Block die Rechnung. Schrauben aus ARP2000 kosten einen Bruchteil der Instandsetzung eines Motorunterbaus.

Passende Pleuellager

Zur Vervollständigung der Montage des Kurbeltriebs bieten wir die für diesen Motor vorgesehenen Pleuellager an.

Wie wäre es mit geschmiedeten Pleueln?

Unter erheblichem Druck warm geschmiedet, meist aus 4340-Stahl, hat ein geschmiedetes Pleuel ein dichteres und gleichmäßigeres Gefüge als ein Serienpleuel. Gegenüber dem Originalpleuel, häufig aus Sintermetall und auf Herstellkosten optimiert, bringt es etwa +19 % Streckgrenze, +8 % Zugfestigkeit und +19 bis +37 % Dauerfestigkeit: genug, um einen zuverlässigen Motor mit hoher Leistung darauf aufzubauen. Für Ihren Motor:
