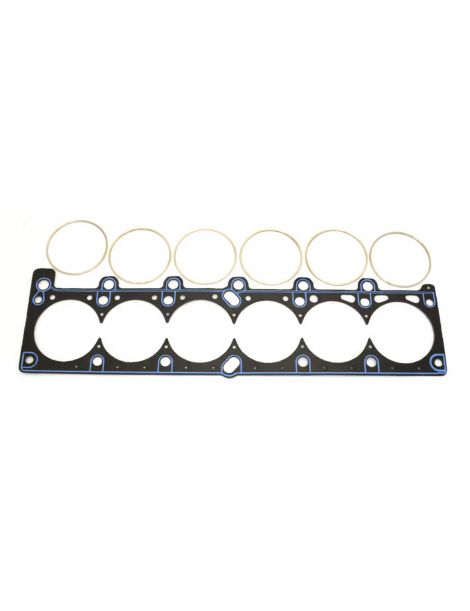

Verstärkte Zylinderkopfdichtung BMW 325i E30 / 525i E34 M20B25

Wir bieten Ihnen hier mehrere verstärkte Zylinderkopfdichtungen für den Motor M20B25 der Marken ATHENA und COMETIC an, deren technische Daten Sie nachfolgend finden.

Weiter unten finden Sie (klicken Sie auf das Bild) die Zylinderkopf-Stehbolzen / -schrauben für den BMW-Motor M20B25:

Technische Daten der Serien-Zylinderkopfdichtung

• Bohrung: 84 mm
• Dicke: 1,75 mm

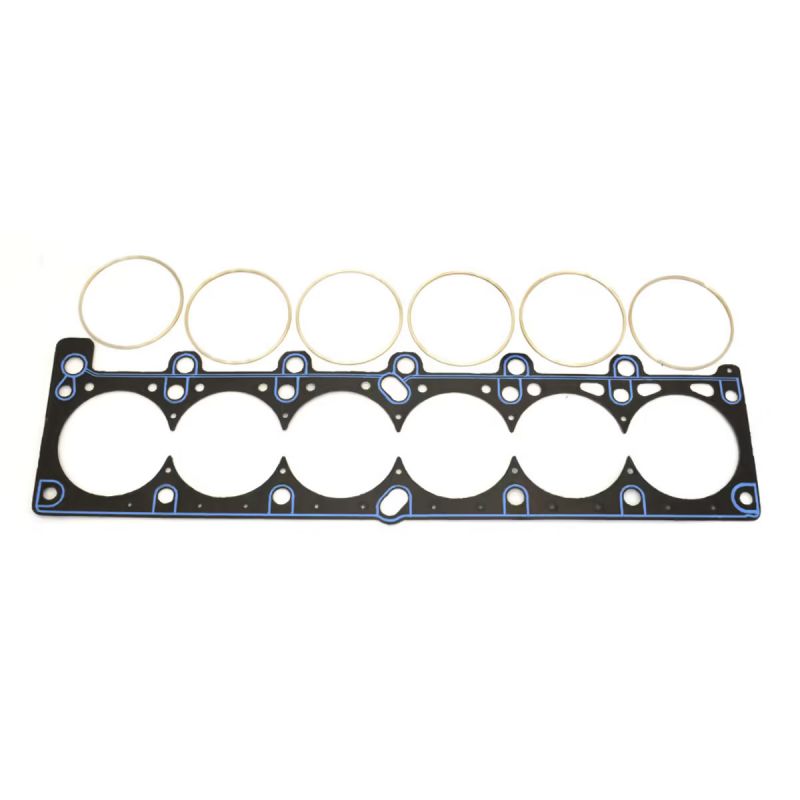

Technische Daten

• Bohrung: bis 85,5 mm
• Dicke(n) zur Auswahl: 2,00 mm
• Dichtungstyp: O-Ring
• Referenz: 330015R

In Italien entwickelt und hergestellt, sind die verstärkten Zylinderkopfdichtungen der Marke Athena in zwei Ausführungen erhältlich:

• MLS: diese Dichtungen bestehen aus mehreren übereinandergelegten und miteinander vernieteten Edelstahlblechen. Die Edelstahlbleche werden für erhöhte Präzision lasergeschnitten und erhalten eine Oberflächenbehandlung auf Elastomerbasis (NBR oder FKM). Um eine optimale Abdichtung zu erreichen, sind die Konturen der Zylinder sowie der Wasser- und Ölkanäle geprägt/gestanzt. Für die extremsten Anwendungen, wird eine Verstärkung auf Höhe der Zylinder hinzugefügt.
• O-Ring: diese Dichtungen bestehen aus einem mit asbestfreier Aramidfaser überzogenen Stahlblech und einem Ring aus Edelstahl AISI 304 (auf Höhe der Zylinder). Eine an kritischen Stellen (Wasser- und Ölkanäle) aufgetragene Silikonraupe garantiert eine maximale Abdichtung der Zylinderkopfdichtung. Diese Dichtungsart ist bei stark aufgeladenen Motoren Pflicht.

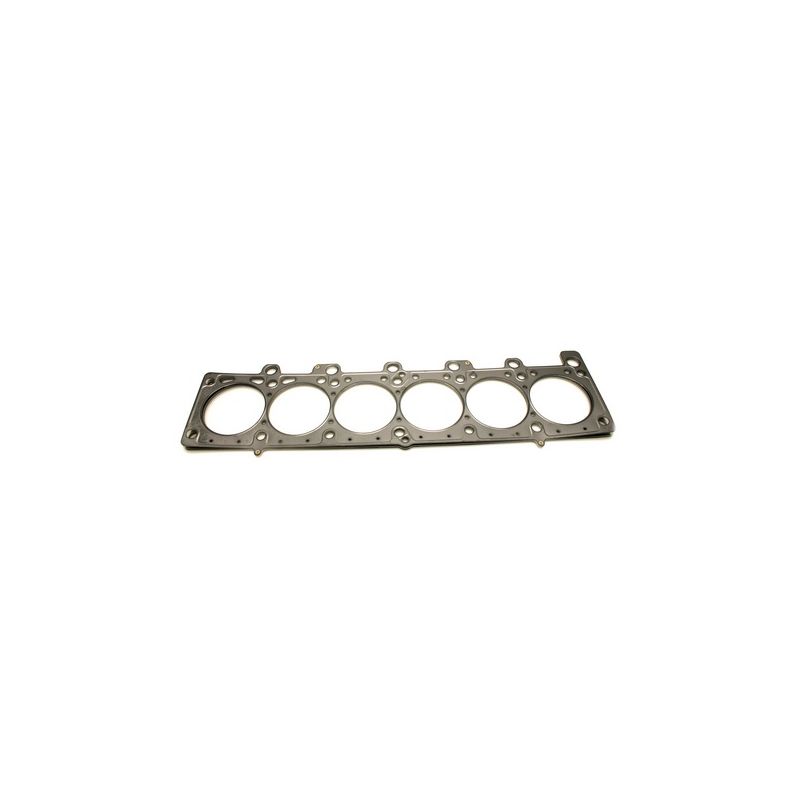

Technische Daten

• Bohrung: bis 85 mm
• Dichtungstyp: MLS
• Anzahl der Lagen: 3, ab 1,42 mm Dicke 5
• Dicke(n) zur Auswahl: 0,69, 0,76, 1,02, 1,14, 1,30, 1,42, 1,52, 1,68, 1,78, 1,91, 2,03, 2,18, 2,34, 2,49, 3,05, 3,56 mm
• Referenzen: C4394, C4394-027, C4394-030, C4394-036, C4394-040, C4394-045, C4394-051, C4394-056, C4394-060, C4394-066, C4394-070, C4394-075, C4394-080, C4394-086, C4394-092, C4394-098, C4394-120, C4394-140

1989 von Bob Gorman gegründet, gilt die Marke Cometic weltweit als führend in Entwicklung und Herstellung verstärkter Zylinderkopfdichtungen. Diese werden, wie alle Produkte der Marke, in den USA hergestellt. Die verstärkten Zylinderkopfdichtungen von Cometic bestehen aus mehreren geprägten Edelstahlblechen, die durch Nieten zusammengehalten werden. Es gibt drei Arten von Cometic-Zylinderkopfdichtungen:

• MLS: gleichwertig zu den Athena-MLS-Dichtungen, verfügen diese mehrlagigen Dichtungen (zwischen 3 und 5 Edelstahlblechen je nach Dicke der Dichtung) über Prägungen rund um die Zylinder und Flüssigkeitskanäle.

• MLX: diese Dichtung hat die gleiche Basis wie die MLS-Dichtung, verfügt jedoch zusätzlich über eine Verstärkung (gefaltetes Blech) auf Höhe der Zylinder und eine spezielle Hochtemperaturbeschichtung.

• HP: hierbei handelt es sich um eine MLX-Dichtung, der eine zusätzliche Lage hinzugefügt wurde, um die Abdichtung der Zylinder zu verstärken (siehe unten)
