2,2 l 20 V - RS2
Hersteller
2,2 l 20 V - RS2
Achtung: Letzte verfügbare Teile!
Neuer Artikel

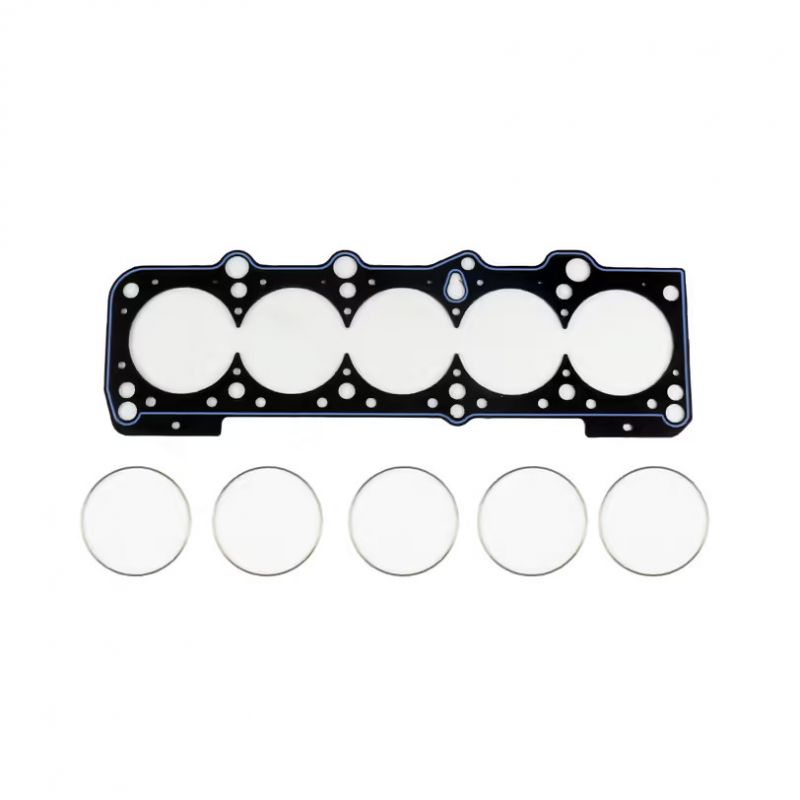

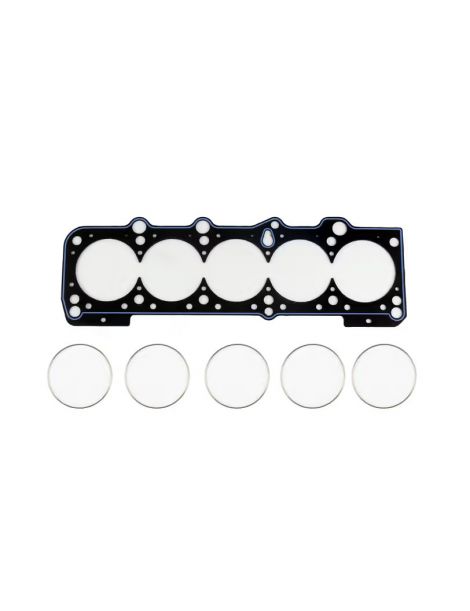

Verstärkte Zylinderkopfdichtung von Athena als O-Ring. Einzeln verkauft, eine Dichtung pro Motor.
Die Audi-Benzinmotoren 3B, AAN, ABY, ADU, RR und NM sind Reihenfünfzylinder mit 20 Ventilen, als 2,2-Liter mit Turbo (3B, AAN, ABY, ADU, RR) und als 2,0-Liter-Sauger (NM). Sie treiben die unten aufgeführten Audi 200, 100 S4, A6 S6, 80 S2 und RS2, Coupé und Quattro an.
Die Originaldichtung dieser Motoren trägt die Teilenummer 034 103 383 AD. Audi veröffentlicht weder Bohrung noch Bauart noch Dicke. Sie ist für den serienmäßigen Verbrennungsdruck ausgelegt: Steigt er, lässt die Klemmkraft nach, der Kopf hebt sich und Kühlmittel sickert in einen Zylinder.
Die Dichtheit hängt nicht allein an der Dichtung, sondern auch an den Schrauben, die den Kopf auf den Block spannen. Beim O-Ring sind die Aufgaben verteilt: Der Edelstahlring dichtet den Brennraum allein ab, der Körper übernimmt die Wasser- und Ölkanäle, und der Block braucht keine Bearbeitung.
Diese Seite zeigt zwei Teilenummern von Athena, einem italienischen Hersteller von Rennsportdichtungen, in nur einer Bauart: dem O-Ring, einem mit Aramidfaser belegten Stahlblech mit Edelstahlring. Angeboten werden die Bohrungen 83,5 und 82 mm, und die Dicke beträgt bei beiden 1,60 mm. In der Regel wird eine Dichtungsbohrung gewählt, die mindestens 0,5 mm größer ist als die tatsächliche Zylinderbohrung. Jede Teilenummer wird einzeln verkauft, eine Dichtung je Motor.
| Dichtungsbohrung | Dicke | Dichtungsvolumen | Dichtungstyp OEM nicht angegeben | Marke | Artikelnummer OEM 034 103 383 AD |
| 82 mm | 1,60 mm | 8,45 | O-Ring | Athena | 330048R |
| 83,5 mm | 1,60 mm | 8,76 | O-Ring | Athena | 330047R |
Das Dichtungsvolumen ist der Raum, der über jedem Zylinder frei bleibt. Es kommt zum Brennraum hinzu und senkt das Verdichtungsverhältnis; zwei Dichtungen lassen sich nur bei gleicher Bohrung vergleichen.
| Schrauben | Motoren | Anzugsdrehmoment |
| Original-Zylinderkopfschrauben | 3B, AAN, ABY | 40 Nm, 60 Nm, dann zweimal 90°, neue Schrauben |
| Original-Zylinderkopfschrauben | ADU, NM, RR | vom Hersteller nicht veröffentlicht |
Prüfen Sie vor dem Einbau mit dem Lineal die Ebenheit von Kopf und Block und lassen Sie bei Bedarf planen. Athena liefert diese Dichtung einbaufertig: Zusätzliche Dichtmasse ist nicht nötig.
 | O-Ring Athena Ein Stahlblech mit asbestfreier Aramidfaserbeschichtung, das jeden Zylinder mit einem Kompressionsring aus Edelstahl umschließt. Der Ring leitet die Spannkraft auf einen schmalen Streifen, dort, wo die Abdichtung entsteht, und ein Silikonwulst schützt die Wasser- und Ölkanäle rund um die Zylinder. Die Dichtung wird bereits beschichtet geliefert. Diese Bauart hält die höchsten Drücke der Reihe aus. |
Die Dichtungsbohrung. Der Athena O-Ring wird in 83,5 mm (330047R) und in 82 mm (330048R) angeboten.
Die Dicke. Audi veröffentlicht die Dicke der Originaldichtung nicht. Eine dickere Dichtung vergrößert den Brennraum und senkt das Verdichtungsverhältnis; eine dünnere verkleinert ihn und hebt das Verhältnis an.
| Ihr Ziel | Zu wählende Dicke |
| Das Serienverdichtungsverhältnis beibehalten | Originaldicke vom Hersteller nicht veröffentlicht: Notieren Sie die der ausgebauten Dichtung und vergleichen Sie sie mit den 1,60 mm beider angebotenen Dichtungen |
| Geplanter Zylinderkopf, die verlorene Höhe ausgleichen | Es wird nur eine Dicke angeboten, 1,60 mm, für beide Bohrungen: Vergleichen Sie sie mit der der ausgebauten Dichtung, zuzüglich des abgetragenen Materials |
| Aufgeladener Aufbau, das Verhältnis senken | 1,60 mm, wenn die beim Ausbau an der Originaldichtung abgelesene Dicke kleiner ist |
| Saugmotoraufbau, das Verhältnis anheben | 1,60 mm, wenn die beim Ausbau an der Originaldichtung abgelesene Dicke größer ist |
Da die Originaldicke nicht veröffentlicht ist, messen Sie mit der Messuhr, wie weit die Kolben über die Blockdichtfläche vorstehen, besonders wenn die ausgebaute Dichtung dünner als 1,60 mm ist: Das zeigt den Abstand, der zwischen Kolben und Kopf bleibt.
 | Athena S.p.A., ein italienischer Konzern für Dichtungen und Motorteile, sitzt in Alonte in Venetien, wo auch das Hauptwerk steht. Weitere Standorte gibt es in Spanien, den USA, Brasilien und Indien. Fahrzeughersteller verbauen die mehrlagigen Dichtungen in der Erstausrüstung, und die Rennsportreihe wird komplett in Italien entwickelt und gefertigt. |
| Kriterium | Originaldichtung 034 103 383 AD | Verstärkte Dichtungen |
| Bauart | Bauart vom Hersteller nicht angegeben | Stahl und Aramidfaser mit Edelstahlring (O-Ring) |
| Dichtungsbohrung | vom Hersteller nicht veröffentlicht | 82 bis 83,5 mm |
| Verfügbare Dicken | Dicke vom Hersteller nicht veröffentlicht | 1,60 mm |
| Einstellung des Verdichtungsverhältnisses | Keine | Über die Dicke der Dichtung (1,60 mm) |
| Beständigkeit gegen Überdruck | Auf die Serienleistung begrenzt | Für die Aufladung ausgelegt |
| Modell | Motorcode | Leistung | Baujahre |
| Audi 200 C3 Avant (447, 448) 2.2 20V Turbo quattro | 3B | 220 PS | 1989-1990 |
| Audi 200 C3 Berline tricorps (447, 448) 2.2 20V Turbo quattro | 3B | 220 PS | 1989-1990 |
| Audi Coupé B3 (89, 8B3) S2 quattro | 3B | 220 PS | 1990-1992 |
| Audi 100 C4 Avant (4A5) S4 Turbo quattro | AAN | 230 PS | 1991-1994 |
| Audi 100 C4 Berline tricorps (4A2) S4 Turbo quattro | AAN | 230 PS | 1991-1994 |
| Audi A6 C4 Berline tricorps (4A2) S6 Turbo quattro | AAN | 230 PS | 1994-1997 |
| Audi A6 C4 Avant (4A5) S6 Turbo quattro | AAN | 230 PS | 1994-1997 |
| Audi 80 B4 Avant (8C5) S2 quattro | ABY | 230 PS | 1993-1995 |
| Audi 80 B4 Berline tricorps (8C2) S2 quattro | ABY | 230 PS | 1993-1994 |
| Audi Coupé B3 (89, 8B3) S2 quattro | ABY | 230 PS | 1992-1996 |
| Audi 80 B4 Avant (8C5) RS2 quattro | ADU | 315 PS | 1994-1995 |
| Audi Quattro (85) 2.2 20V Turbo | RR | 220 PS | 1989-1991 |
| Audi 90 B3 (893, 894, 8A2) 2.0 20V | NM | 160 PS | 1989-1991 |
| Audi 90 B3 (893, 894, 8A2) 2.0 20V quattro | NM | 160 PS | 1988-1991 |
| Audi Coupé B3 (89, 8B3) 2.0 20V | NM | 160 PS | 1989-1991 |
| Audi Coupé B3 (89, 8B3) 2.0 20V quattro | NM | 160 PS | 1989-1991 |
OEM-Teilenummer: 034 103 383 AD.
Wichtig: die Teilenummern dieser Seite passen nur zu den Motoren 3B, AAN, ABY, ADU, RR und NM: Prüfen Sie vor der Bestellung den Motorcode Ihres Fahrzeugs.
Reicht die Originaldichtung nicht mehr aus, übernimmt die verstärkte Dichtung: Bei höherem Verbrennungsdruck behält sie ihre Form und setzt sich nicht.
Bei größerem Turbo, höherem Ladedruck oder verändertem Verdichtungsverhältnis gibt bei diesen Fünfzylindern zuerst die Zylinderkopfdichtung nach. Eine verstärkte Dichtung beugt der Undichtigkeit vor und erspart den Kopfausbau, der sonst darauf folgen würde, samt Arbeitsaufwand und Folgekosten.
