Verstärkte Zylinderkopfdichtung BMW 318is 318i 318ti Z3 1.8 1.9 16V M42B18 M44B19

Die betroffenen BMW-Motoren

Der BMW M42B18 ist der 1,8-Liter-Reihenvierzylinder-Ottomotor mit 16 Ventilen und DOHC von 318is (E30 und E36) und 318i (E36); der M44B19 mit 1,9 Litern folgt ihm im E36 und im Z3. Diese Seite deckt beide Motoren ab: Sie erhalten dieselben verstärkten Zylinderkopfdichtungen.

Beim M44B19 trägt die Originaldichtung die Teilenummer 11 12 1 433 950 oder 11 12 1 433 951, bei einer Bohrung von 86 mm. Beim M42B18 trägt sie die Teilenummer 11 12 1 721 546, je nach Version auch 11 12 1 721 547, 11 12 1 721 550 und 11 12 1 721 551. BMW veröffentlicht weder ihre Bauart noch ihre Dicke; ihre Bohrung beträgt 85 mm. Sie ist auf den Serienverbrennungsdruck ausgelegt: Steigt dieser, lässt die Vorspannung nach, der Zylinderkopf hebt sich, und Kühlflüssigkeit gelangt in einen Zylinder.

Verstärkte Zylinderkopfdichtungen

Die Zylinderkopfdichtung erzeugt die Abdichtung nicht selbst: Sie hält, weil die Schrauben den Zylinderkopf gegen den Block pressen. Eine Verbunddichtung wird jenseits von 100 N/mm² zulässiger Flächenpressung endgültig zerdrückt, während der Edelstahl 301 der MLS-Dichtungen 517 N/mm² erträgt, 5 mal mehr, und bei jeder Verbrennung seine Form zurückgewinnt.

Diese Seite vereint die Teilenummern zweier Rennsporthersteller, Athena und Cometic, in zwei Bauarten: Cut Ring Athena mit Edelstahlringen und MLS Cometic mehrlagiger Stahl. Die Dichtungsbohrungen reichen von 85 bis 87,5 mm und decken den Serienblock ebenso ab wie den aufgebohrten Block, die Dicken von 0,69 bis 3,56 mm, genug um das Verdichtungsverhältnis anzupassen, ohne Kolben oder Zylinderkopf anzutasten. In der Regel wird eine Dichtungsbohrung gewählt, die mindestens 0,5 mm größer ist als die tatsächliche Zylinderbohrung. Jede Teilenummer wird einzeln verkauft, eine Dichtung je Motor.

Technische Daten

Dichtungsvolumen: der Raum, den die Dichtung über jedem Zylinder freilässt. Er vergrößert den Brennraum, und je größer er ist, desto niedriger das Verdichtungsverhältnis. Die Werte sind untereinander bei gleicher Dichtungsbohrung vergleichbar.

Vorbereitung und Montage

Prüfen Sie vor dem Einbau die Planheit von Zylinderkopf und Block mit einem Haarlineal und lassen Sie planen, falls nötig. Keine dieser Dichtungen benötigt Dichtmasse: Athena wie Cometic liefern sie bereits beschichtet.

Technischer Leitfaden

Die beiden angebotenen Bauarten

Cut Ring Athena Eine Dichtung aus verstärktem, asbestfreiem Werkstoff MO115 (Stahlkern, Aramidfasern, NBR-Bindemittel), geliefert mit separaten Ringen aus Edelstahl AISI 304 um jeden Zylinder. Athena sieht sie auch für Turbo- oder Lachgasmotoren über 2 bar vor, ohne Bearbeitung von Zylinderkopf oder Block. Eine Silikonraupe verstärkt die Abdichtung der Wasser- und Öldurchtritte. Beim Einbau zeigen die Prägungen der Ringe zum Zylinderkopf. Athena gibt den Werkstoff MO115 für höchstens 100 N/mm² an: Die Edelstahlringe halten die Verbrennung.

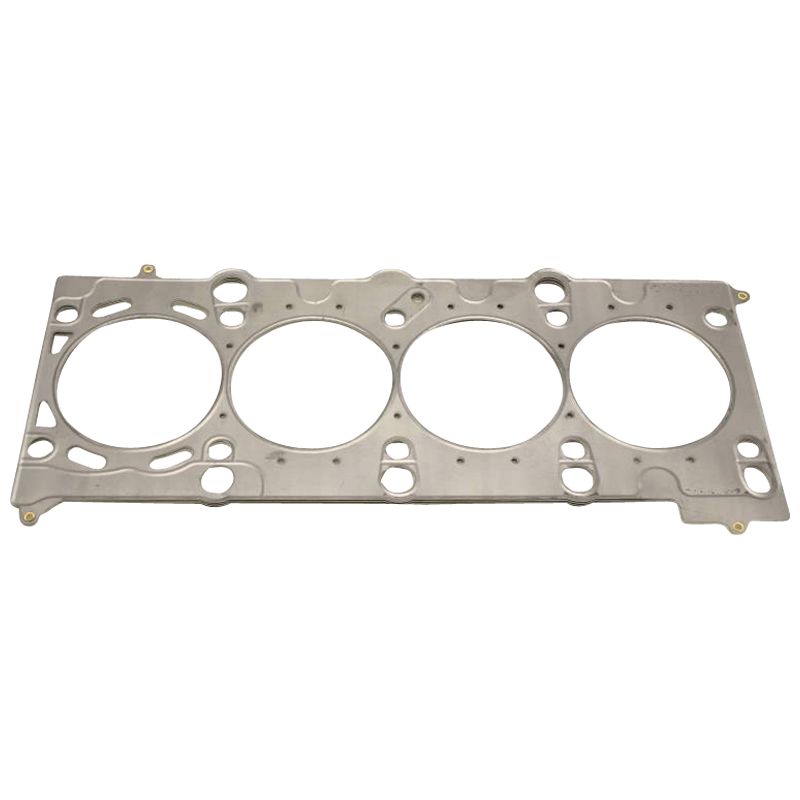

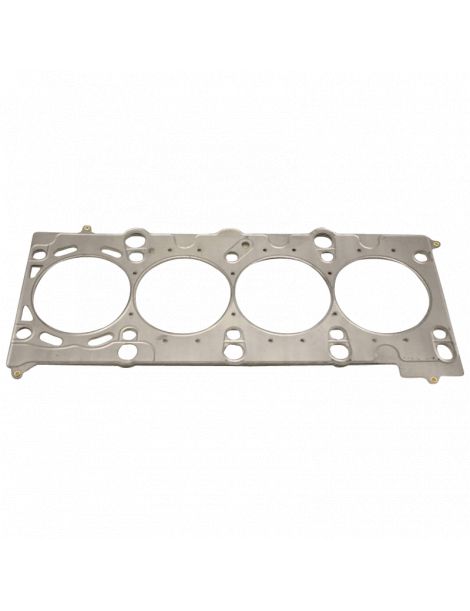

MLS Cometic Mehrere geprägte und vernietete Edelstahllagen. Die äußeren Lagen tragen aktive Sicken um jeden Zylinder und jeden Fluiddurchtritt. Die Abdichtung wird mit einer moderaten Presskraft und einem begrenzten Bohrungsverzug erreicht. Das ist die vielseitige Wahl, vom vorbereiteten Saugmotor bis zur leichten Aufladung.

Bohrung und Dicke wählen

Die Dichtungsbohrung. Der Cut Ring Athena ist in 86,5 mm erhältlich, der MLS Cometic in 85, 86, 86,5, 87 und 87,5 mm.

Die Dicke. BMW veröffentlicht die Dicke der Originaldichtung nicht. Eine dickere Dichtung vergrößert den Brennraum und senkt das Verdichtungsverhältnis; eine dünnere verkleinert ihn und hebt das Verhältnis an.

Messen Sie bei einer Dicke unter der der ausgebauten Dichtung den Kolbenüberstand über dem Block mit einer Messuhr: Er bestimmt den verbleibenden Abstand zwischen Kolben und Zylinderkopf.

Die beiden Marken

	Athena S.p.A. ist ein italienischer Hersteller von Motordichtungen und Motorkomponenten mit Sitz und Hauptwerk in Alonte in Venetien. Die Gruppe fertigt außerdem in Spanien, den Vereinigten Staaten, Brasilien und Indien. Ihre Mehrlagendichtungen werden von Automobilherstellern in der Erstausrüstung verbaut, und ihr Rennsportprogramm wird vollständig in Italien entwickelt und gefertigt.
	Cometic Gasket, Inc. ist ein amerikanischer Hersteller von Motordichtungen und Dichtungslösungen, 1989 gegründet und in Concord, Ohio, ansässig. Seine Spezialität ist die auf Bestellung gefertigte Dichtung, in der gewünschten Bohrung und Dicke. Alle Produkte werden in den Vereinigten Staaten aus amerikanischen Materialien hergestellt.

Vorteile gegenüber der Originaldichtung

Wann eine verstärkte Dichtung nötig wird

• Nachrüstung einer Aufladung, oder Anhebung des Ladedrucks bei einem bereits aufgeladenen Motor
• Zylinder über das hinaus aufgebohrt, was die Bohrung von 85 mm der Originaldichtung abdeckt
• Wunsch nach einem vom Serienwert abweichenden Verdichtungsverhältnis, nach oben wie nach unten
• Motor, der seine Dichtung bereits verloren hat oder Kühlmittel verbraucht
• Renneinsatz, bei dem die Dichtung wiederholte Temperaturanstiege erfährt

Fahrzeugkompatibilität

OEM-Teilenummer: 11 12 1 721 546, 11 12 1 721 547, 11 12 1 721 550, 11 12 1 721 551 (M42B18) ; 11 12 1 433 950, 11 12 1 433 951 (M44B19).

Wichtig: die M40B16 und M43B16 mit 8 Ventilen erhalten eine andere Zylinderkopfdichtung (11 12 7 504 586): Sie sind von dieser Seite nicht abgedeckt.

Warum auf eine verstärkte Dichtung wechseln?

Eine verstärkte Dichtung hält dort, wo die Serienausführung an ihre Grenze kommt: bei höherem Verbrennungsdruck behält sie ihre Form, statt zerdrückt zu werden.

Sobald die Leistung steigt, Turbo, Kompressor oder angehobenes Verdichtungsverhältnis, wird die Zylinderkopfdichtung zum schwächsten Glied des Zylinderkopfs. Der Wechsel auf eine verstärkte Dichtung ist dann kein Komfort, sondern eine Absicherung: er verhindert den Schaden und den damit einhergehenden Ausbau des Zylinderkopfs.
