Bronzine di biella trimetallo con nasello 48 mm Renault F1N F3P F3R F4R F7P F7R

48,59 € (Tasse incl.)
53,99 € (Tasse incl.) -10%

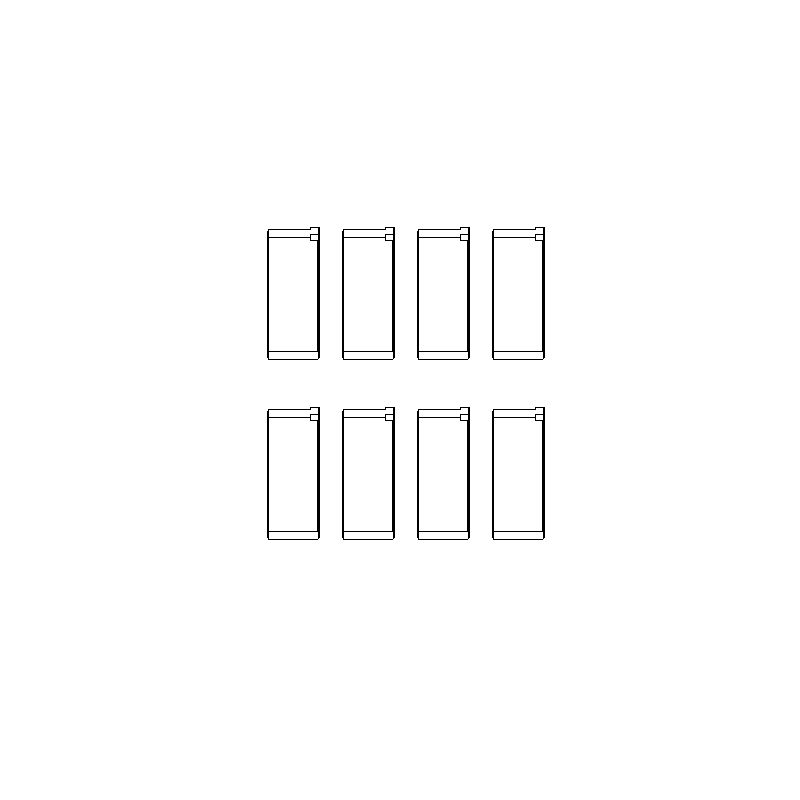

Kit di 8 semicuscinetti di biella trimetallo con nasello per Renault F1N, F3P, F3R, F4R, F7P, F7R (Ø 48 mm).

  • Marca e trattamento: ACL Race, King Racing
  • Compatibilità: Renault 19, Clio, Mégane
  • Codici motore: F1N, F3P, F3R, F4R, F7P, F7R
  • Misure disponibili: da standard a +0.50 mm, versione a gioco maggiorato (HX / STDX)
4B7820H-STD
5 disponibili in magazzino Francia
413 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori Renault F7P, F7R e F4R

I F7P (1,8 litri 16 valvole), F7R e F4R (2,0 litri 16 valvole) equipaggiano le Renault 19, Clio e Mégane, comprese le versioni Williams e RS. I F1N, F2N, F3N, F3P e F3R (da 1,7 a 2,0 litri, 8 valvole) figurano nelle stesse liste di applicazioni ACL e King. ACL e King indicano lo stesso kit di bronzine per questi motori: un solo kit copre la famiglia. Le bronzine sono fornite con dente di riferimento.

In origine questi motori montano bronzine di biella di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 8 semibronzine, ossia 4 coppie.

Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 48.000 / 48.020 mm
Ø sede 51.587 / 51.600 mm
Larghezza 20.5 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
4B7820H-STD ACL Race - Senza trattamento Standard 1.768
4B7820HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.755
4B7820H-.25 ACL Race - Senza trattamento +0.25 1.893
4B7820H-.50 ACL Race - Senza trattamento +0.50 2.018
CR4019XP King Racing - Senza trattamento Standard 1.766
CR4019XP STDX King Racing - Senza trattamento Std, gioco maggiorato (STDX) 1.753
CR4019XP0.25 King Racing - Senza trattamento +0.25 1.893
CR4019XP0.5 King Racing - Senza trattamento +0.50 2.02

Gioco di funzionamento

Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.

A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP
Standard (STD) Perno di serie, non rettificato da 0.051 a 0.061 mm 0.048 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.076 a 0.086 mm 0.073 mm
+0.25 / +0.50 mm Perno rettificato a 0.25 / 0.50 mm da 0.051 a 0.061 mm 0.048 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Guida tecnica

Le bronzine di biella ACL e King qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.

Le due marche

ACL Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo.
King Racing Produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, King Engine Bearings ha sviluppato la lega trimetallica pMax Black, pensata per i carichi elevati.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No No
Misure disponibili Standard fino a +0.50 mm (+ gioco maggiorato HX) Standard fino a +0.50 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto ai motori F7P, F7R e F4R delle seguenti Renault:

MarcaModello (telaio)Codice motorePotenzaAnni
RENAULT 19 1.8 16V F7P 135 CV 1989–1996
RENAULT Clio 1 1.8 16V F7P 135 CV 1991–1996
RENAULT Clio Williams F7R 147 CV 1994–1998
RENAULT Mégane 1 2.0 16V F7R 147 CV 1996–2003
RENAULT Clio 2 RS F4R 172 CV 2000–2004
RENAULT Clio 2 RS F4R 182 CV 2004–2009
RENAULT Clio 3 RS F4R 197 CV 2006–2012
RENAULT Clio 3 RS F4R 200 CV 2008–2014
RENAULT Mégane 2 RS F4R 225 CV 2004–2009
RENAULT Mégane 3 GT F4R 220 CV 2012–2016
RENAULT Mégane 3 RS F4R 250 CV 2009–2015
RENAULT Mégane 3 RS Trophy F4R 265 CV 2008–2016
RENAULT Mégane 3 RS Trophy R F4R 273 CV 2014–2016

Perché sostituire le bronzine

Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
