Bielas forjadas Ford - 3.5L & 3.7L 24V - EcoBoost & Cyclone para pistones forjados

El motor Ford 3.5 EcoBoost y 3.7 Cyclone V6

El V6 Cyclone de Ford reúne dos motorizaciones construidas sobre el mismo bloque de aluminio a 60°: el 3.7 Ti-VCT atmosférico (3.726 cc) y el 3.5 EcoBoost biturbo (3.496 cc). Presentada en 2007 sobre la base Duratec 35/37, esta familia equipa una amplia gama Ford y Lincoln, desde el pick-up F-150 hasta el Mustang, con distribución variable (Ti-VCT) y, en el EcoBoost, inyección directa y dos turbocompresores.

En el 3.5 EcoBoost, la sobrealimentación eleva la potencia de serie de 355 a 375 CV según la versión (hasta 450 CV en el Raptor y el Ford GT), con un par abundante a bajas vueltas. En cuanto se aumenta la presión de sobrealimentación, este potencial exige mucho al tren alternativo: las bielas forjadas relevan entonces a la biela de serie de sombrerete fracturado, no concebida para presiones de cámara elevadas.

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, estas bielas forjadas reforzadas protegen la parte baja del V6 3.5 EcoBoost / 3.7 Cyclone cuando el par y la presión de sobrealimentación aumentan. Sustituyen a la biela de serie de sombrerete fracturado, cuyo diseño económico alcanza pronto sus límites en preparación.

Disponibles en perfiles I-Beam, I-3P y H-Beam según la marca, cubren todas las disciplinas: drag, circuito, rally-raid, drift, subida de montaña y uso deportivo en carretera. Combinadas con tornillería ARP de 7/16", permiten objetivos de potencia muy por encima de la serie manteniendo una fiabilidad duradera.

Características técnicas de las bielas forjadas Ford 3.5 EcoBoost / 3.7 Cyclone (bulón 23 mm)

Par de apriete y alargamiento

Los fabricantes recomiendan el método por alargamiento (stretch gauge) como referencia: las instrucciones suministradas con el kit siempre prevalecen. Los pares indicados suponen el montaje con lubricante ARP.

Referencia OEM:

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil I (I-Beam, Manley). Su sección central más estrecha reduce la masa en movimiento a 620 g por biela, unos 70 g menos que los otros dos perfiles, lo que alivia los esfuerzos de inercia y permite regímenes más altos. En esta ficha es el perfil que se suministra con tornillería de 7/16"-37 mm, en ARP 2000 o en ARP CA 625+ para las preparaciones más exigentes del 3.5 EcoBoost.

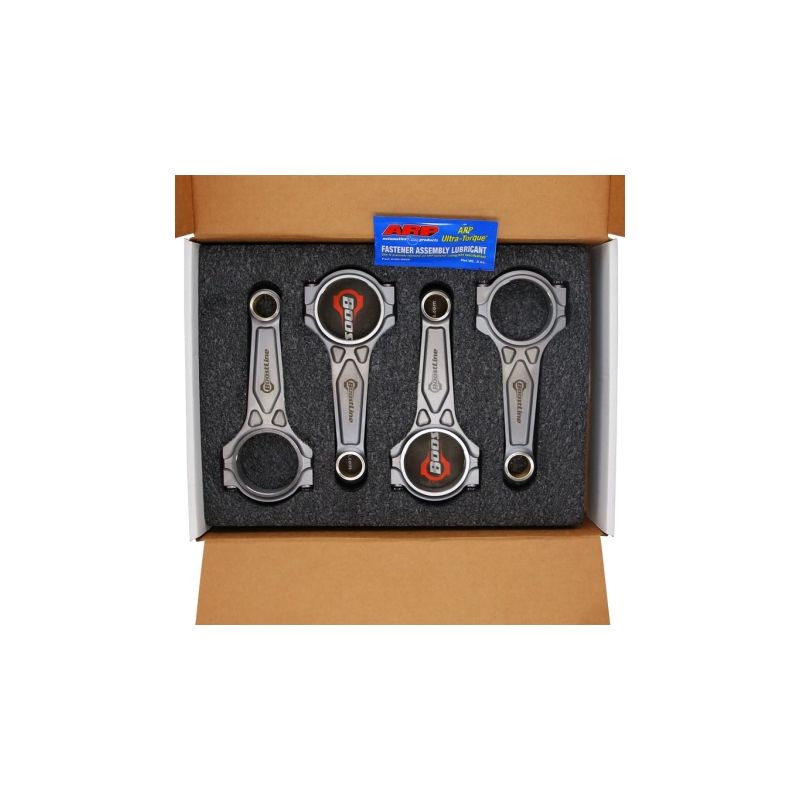

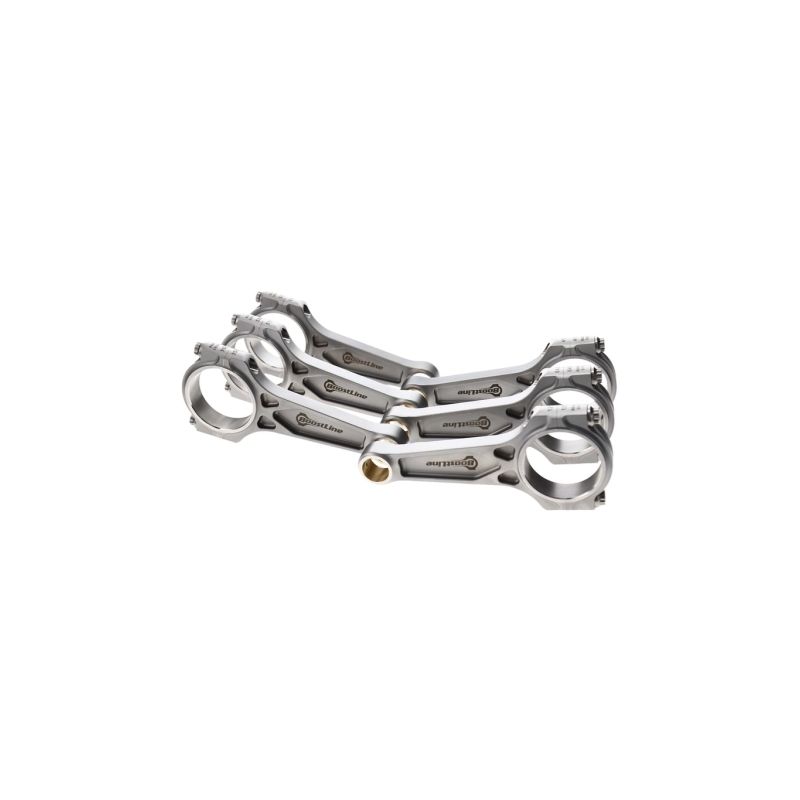

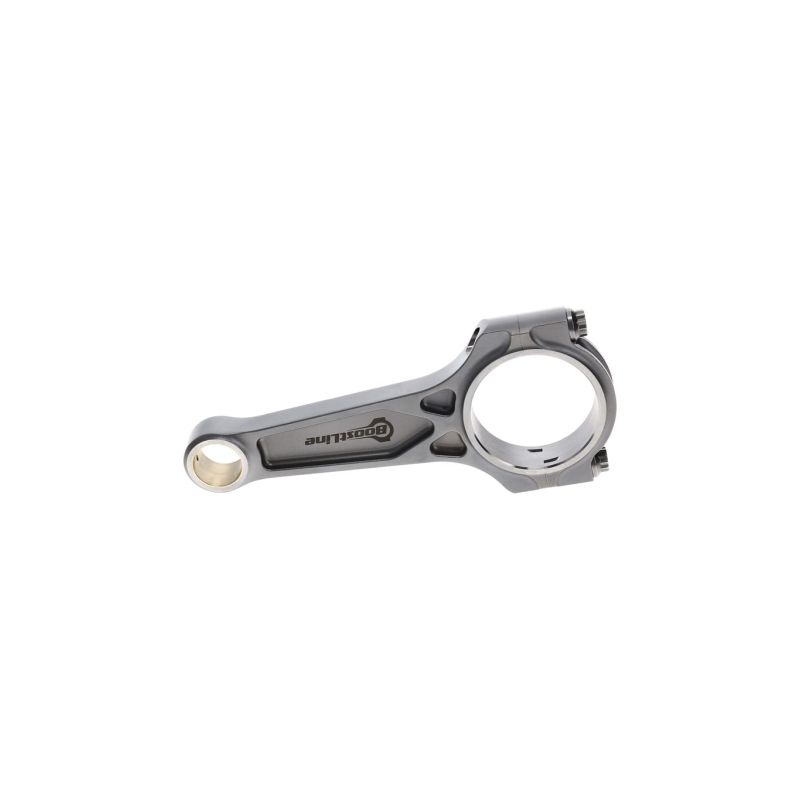

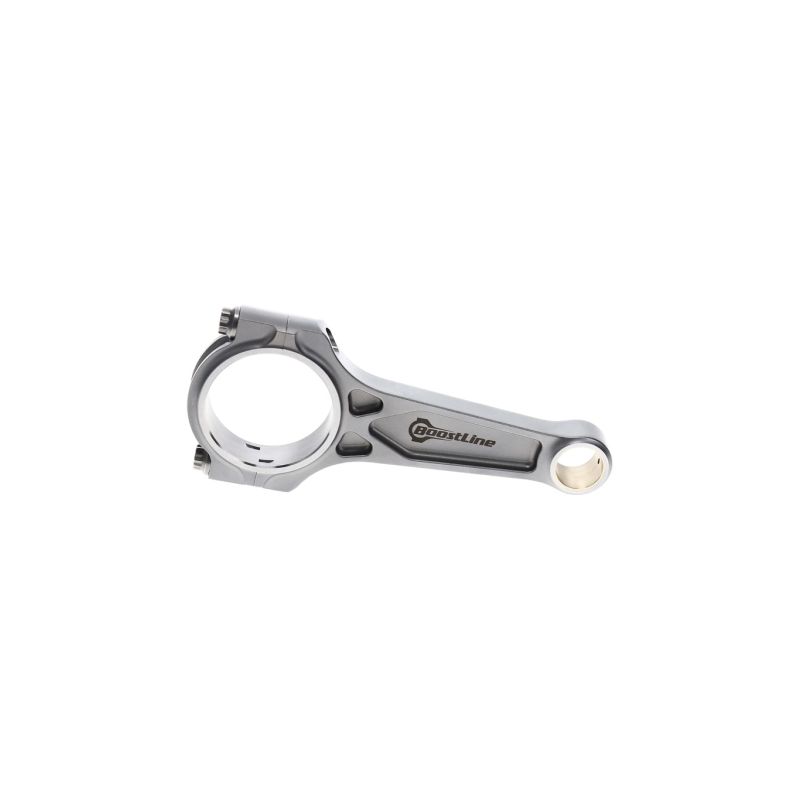

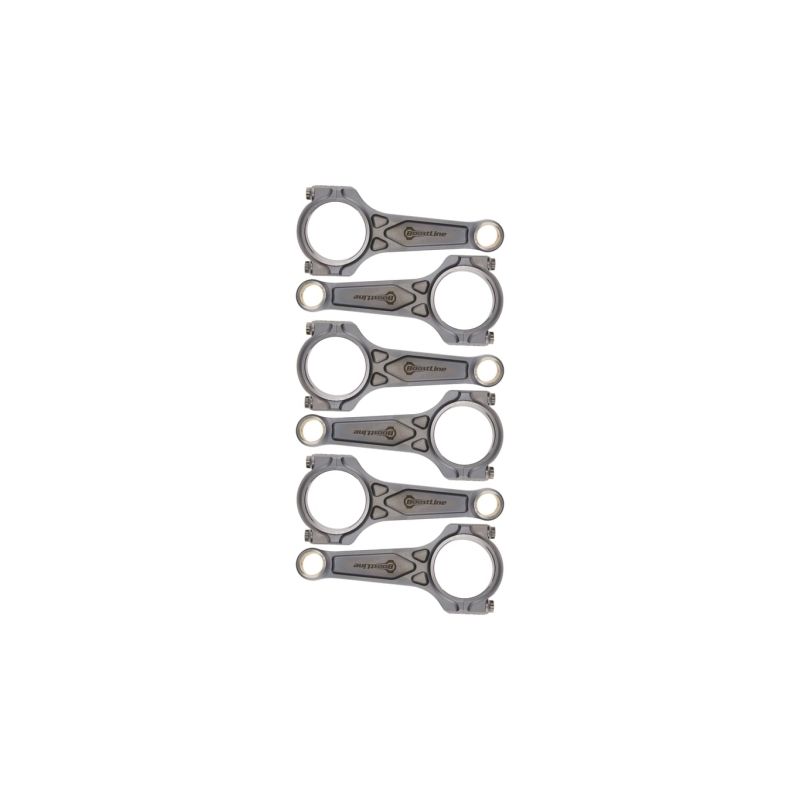

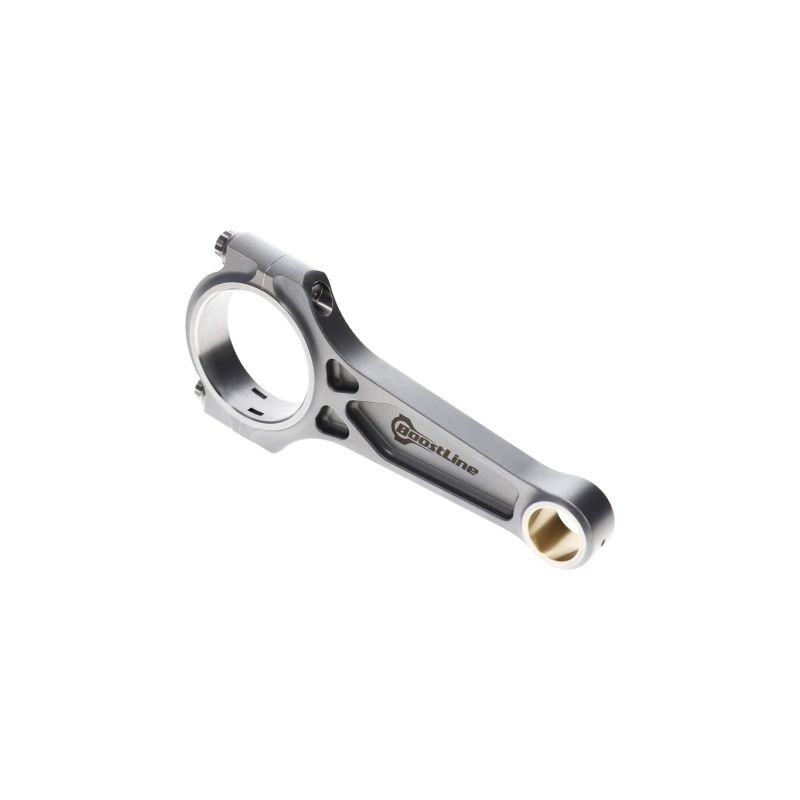

	Perfil I-3P (Boostline). Esta viga en I con tres planos de apoyo une una masa contenida, 690 g, a una rigidez elevada y a un pie de 22 mm de ancho: es la geometría pensada para los V6 turbo modernos y sus altas presiones de sobrealimentación, aquí con tornillería ARP 2000 en 7/16"-41 mm.

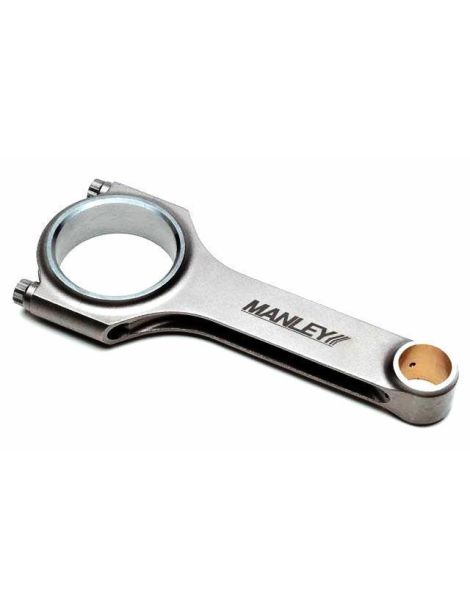

	Perfil H (H-Beam, Manley). Sus dos flancos macizos dan la máxima rigidez en compresión, lo que lo convierte en la elección de los motores de par elevado y de las salidas repetidas en drag; con 690 g y tornillería de 7/16"-41 mm, disponible en ARP 8740 o en ARP 2000, prioriza la robustez frente al aligeramiento.

Qué cambia la ausencia de orificio de engrase: las bielas reunidas en esta ficha son todas de cuerpo macizo, sin taladro pasante en el cuerpo. La sección se mantiene entera en toda la altura del cuerpo, lo que aporta la resistencia máxima y permite superar sin reservas los 600 CV. Las bielas con orificio de engrase (rifle drilled), que recomendamos hasta unos 600 CV, existen igualmente y se agrupan en una ficha dedicada, con sus propias referencias y su propia tornillería.

¿Cómo elegir la tornillería de biela?

Los tornillos de biela aprietan el sombrerete y absorben las fuerzas de inercia a altas vueltas. Aquí adoptan el diámetro mayor de 7/16" en lugar del habitual 3/8", lo que aumenta la superficie de apoyo y la resistencia del conjunto. Se ofrecen tres calidades ARP según el nivel de preparación:

	ARP 2000: aleación reforzada, resistencia a la tracción de unos 1.517 MPa (~220.000 psi). El mejor compromiso robustez/precio para la mayoría de proyectos 3.5 EcoBoost y 3.7 sobrealimentados.
	ARP 8740: acero cromo-molibdeno tratado, resistencia de unos 1.380 MPa (~200.000 psi). Montaje de serie en las bielas Manley H-Beam, adecuado para preparaciones moderadas de alto par.
	ARP Custom Age 625+: superaleación aeroespacial, resistencia de unos 1.793 MPa (~260.000 psi). Reservado a las preparaciones extremas y a los regímenes más sostenidos.

Medición del alargamiento de los tornillos

Comprar el calibre de alargamiento ARP →

Las marcas disponibles

	Boostline: perfil I-3P patentado de tres planos de apoyo que combina ligereza y rigidez, pensado para los motores turbo modernos.
	Manley Performance: fabricante estadounidense de referencia, perfiles H-Beam e I-Beam en acero 4340, apreciados en drag y resistencia por su robustez.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos de los motores Ford 3.5 EcoBoost y 3.7 Cyclone V6

Estas bielas forjadas se adaptan a los V6 3.5 EcoBoost (turbo) y 3.7 Ti-VCT (atmosférico) de la familia Cyclone. Principales aplicaciones Ford y Lincoln:

¿Por qué es la solución más económica?

Reconstruir un V6 3.5 EcoBoost o 3.7 tras una biela doblada cuesta mucho más que un juego de bielas forjadas montado de forma preventiva. La biela de serie de sombrerete fracturado no está pensada para presiones de cámara elevadas: en preparación se convierte en el eslabón débil del motor.

Un kit de seis bielas forjadas en acero 4340 protege el cigüeñal, los pistones y el bloque desde los primeros aumentos de potencia. Es una inversión única que evita una costosa rotura de motor y una parada prolongada.

Suministradas con su tornillería ARP de 7/16", estas bielas se montan durante una revisión clásica y ofrecen un margen de seguridad duradero, en carretera, en circuito o en competición.
