Bielles forgées Ford 3.5 EcoBoost & 3.7 Cyclone V6 pour pistons forgés

Le moteur Ford 3.5 EcoBoost et 3.7 Cyclone V6

Le V6 Cyclone de Ford réunit deux motorisations issues d'un même bloc en aluminium à 60° : le 3.7 Ti-VCT atmosphérique (3 726 cm³) et le 3.5 EcoBoost biturbo (3 496 cm³). Apparue en 2007 sur la base Duratec 35/37, cette famille équipe une large gamme Ford et Lincoln, du pick-up F-150 à la Mustang, avec distribution à calage variable (Ti-VCT) et, sur l'EcoBoost, injection directe et double turbocompresseur.

Sur le 3.5 EcoBoost, la suralimentation porte la puissance de série de 355 à 375 ch selon les versions (jusqu'à 450 ch sur les Raptor et la Ford GT), avec un couple abondant dès les bas régimes. Dès que l'on augmente la pression de suralimentation, ce potentiel sollicite fortement l'attelage mobile : les bielles forgées prennent alors le relais de la bielle d'origine à chapeau fracturé, non conçue pour encaisser des pressions cylindre élevées.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, ces bielles forgées renforcées sécurisent le bas moteur du V6 3.5 EcoBoost / 3.7 Cyclone lorsque le couple et la pression de suralimentation grimpent. Elles remplacent la bielle d'origine à chapeau fracturé, dont la conception économique atteint vite ses limites en préparation.

Proposées en profils I-Beam, I-3P et H-Beam selon la marque, elles couvrent toutes les disciplines : drag, circuit, rallye-raid, drift, course de côte et route sportive. Associées à une visserie ARP au diamètre 7/16", elles autorisent des objectifs de puissance nettement supérieurs à la série tout en préservant une fiabilité durable.

Caractéristiques techniques des bielles forgées Ford 3.5 EcoBoost / 3.7 Cyclone (axe 23 mm)

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples ci-dessous supposent un montage avec lubrifiant ARP.

Référence OEM :

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I (I-Beam, Manley). Sa section centrale allégée réduit la masse en mouvement et libère du régime, tout en gardant une bonne tenue en usage suralimenté.

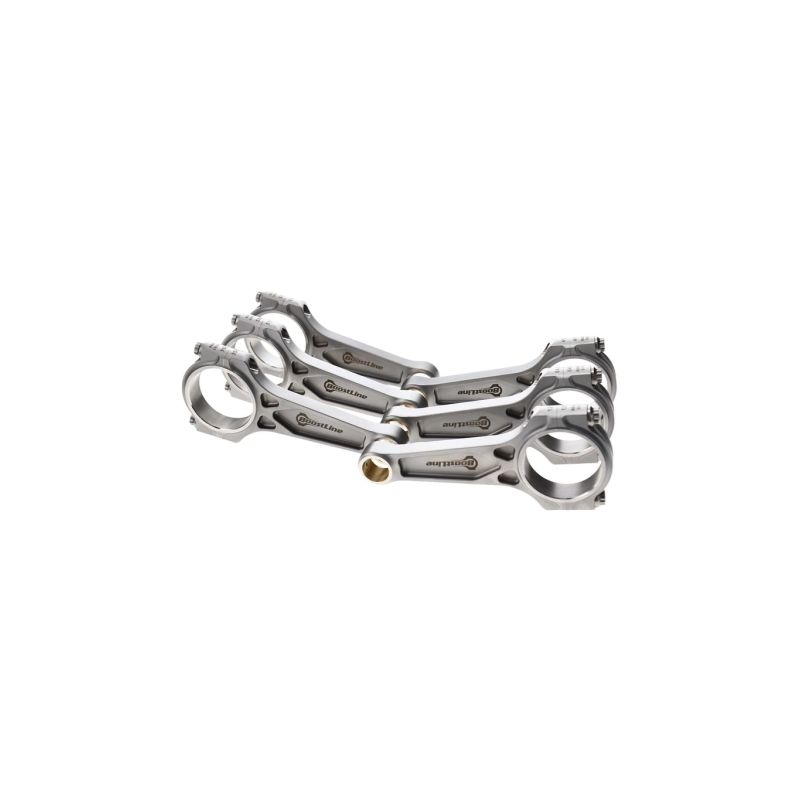

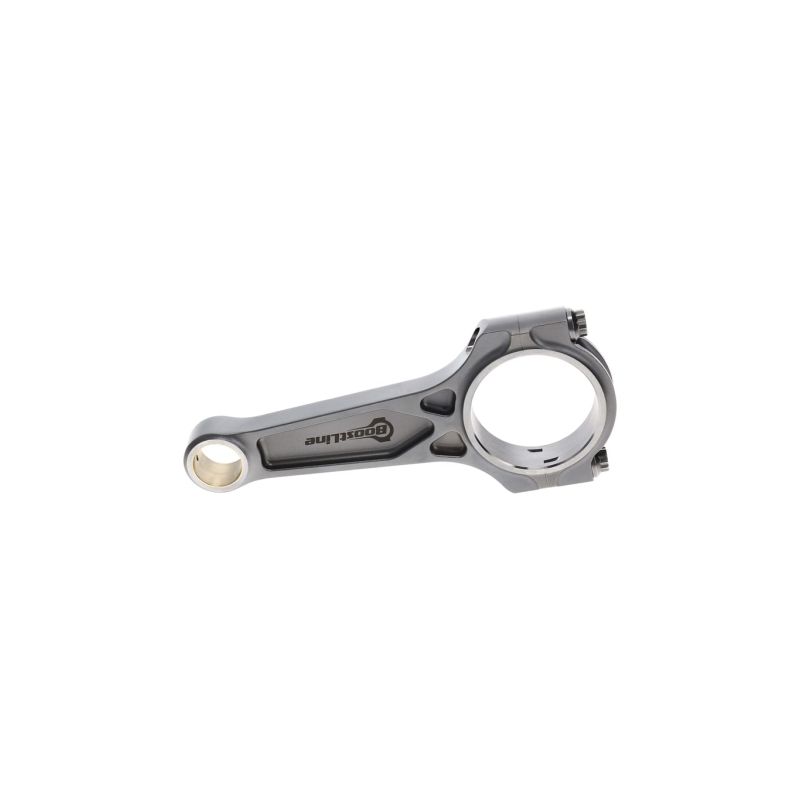

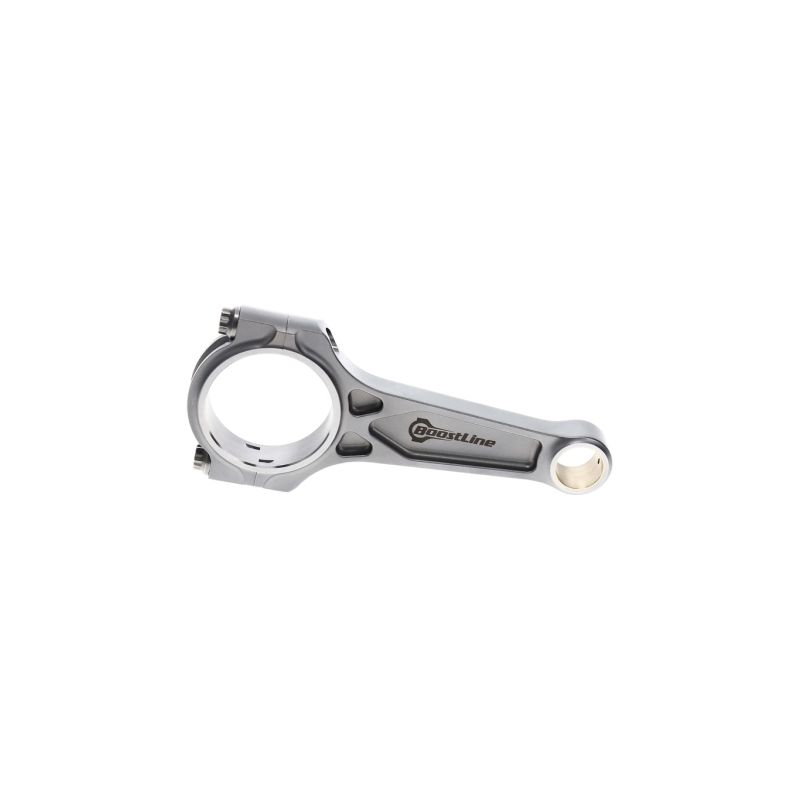

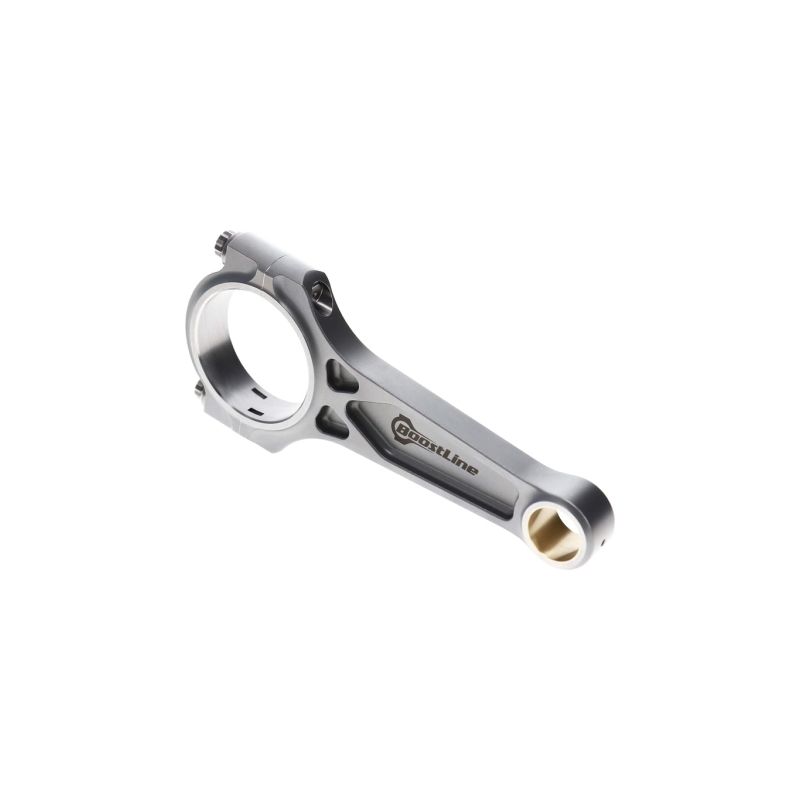

	Profil I-3P (Boostline). Cette poutre en I à trois plans d'appui combine légèreté et rigidité, idéale pour les moteurs turbo modernes à forte pression de suralimentation.

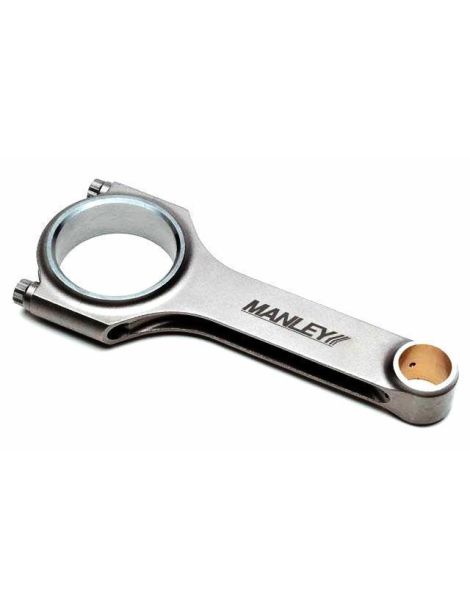

	Profil H (H-Beam, Manley). Ses deux flancs massifs offrent une rigidité maximale en compression : c'est le profil de référence pour les moteurs à fort couple et la préparation drag.

Point d'attention sur le trou de graissage : les bielles présentées ici sont à corps plein (sans trou de graissage), gage d'une résistance maximale, y compris au-delà de 600 ch. Les versions percées d'un trou de graissage (rifle drilled), préconisées jusqu'à 600 ch environ, font l'objet d'une fiche dédiée.

Comment choisir sa visserie de bielle ?

La visserie assure le serrage du chapeau de bielle et encaisse les efforts d'inertie à haut régime. Ici elle adopte le diamètre 7/16", plus généreux que le 3/8" courant : la surface de portée et la résistance de l'assemblage s'en trouvent accrues. Trois grades ARP sont proposés selon le niveau de préparation :

	ARP 2000 : alliage renforcé, résistance à la traction d'environ 1 517 MPa (~220 000 psi). Le meilleur compromis robustesse/prix pour la majorité des V6 3.5 EcoBoost et 3.7 préparés.
	ARP 8740 : acier chromoly traité, résistance d'environ 1 380 MPa (~200 000 psi). Montage d'origine des bielles Manley H-Beam, adapté aux préparations modérées à fort couple.
	ARP Custom Age 625+ : superalliage aérospatial, résistance d'environ 1 793 MPa (~260 000 psi). Réservé aux préparations extrêmes et aux régimes les plus soutenus.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

	Manley Performance : fabricant américain de référence, profils H-Beam et I-Beam en acier 4340, réputés en drag et en endurance pour leur robustesse.
	Boostline : profil I-3P breveté à trois plans d'appui, alliant légèreté et rigidité, pensé pour les moteurs turbo modernes.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules des moteurs Ford 3.5 EcoBoost et 3.7 Cyclone V6

Ces bielles forgées équipent les V6 3.5 EcoBoost (turbo) et 3.7 Ti-VCT (atmosphérique) de la famille Cyclone. Principales applications Ford et Lincoln :

Pourquoi c’est la solution la plus économique ?

Reconstruire un V6 3.5 EcoBoost ou 3.7 après une bielle tordue coûte bien plus cher qu'un jeu de bielles forgées monté en préventif. La bielle d'origine à chapeau fracturé n'est pas prévue pour des pressions cylindre élevées : en préparation, elle devient le maillon faible du moteur.

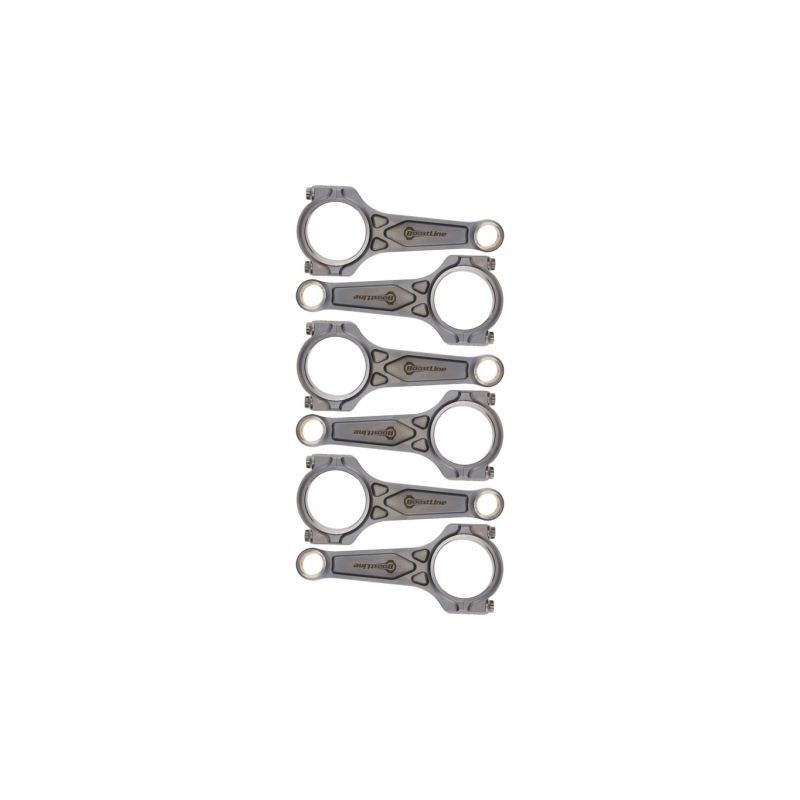

Un kit de six bielles forgées en acier 4340 protège le vilebrequin, les pistons et le bloc dès les premières montées en puissance. C'est un investissement unique qui évite une casse moteur et une immobilisation coûteuses.

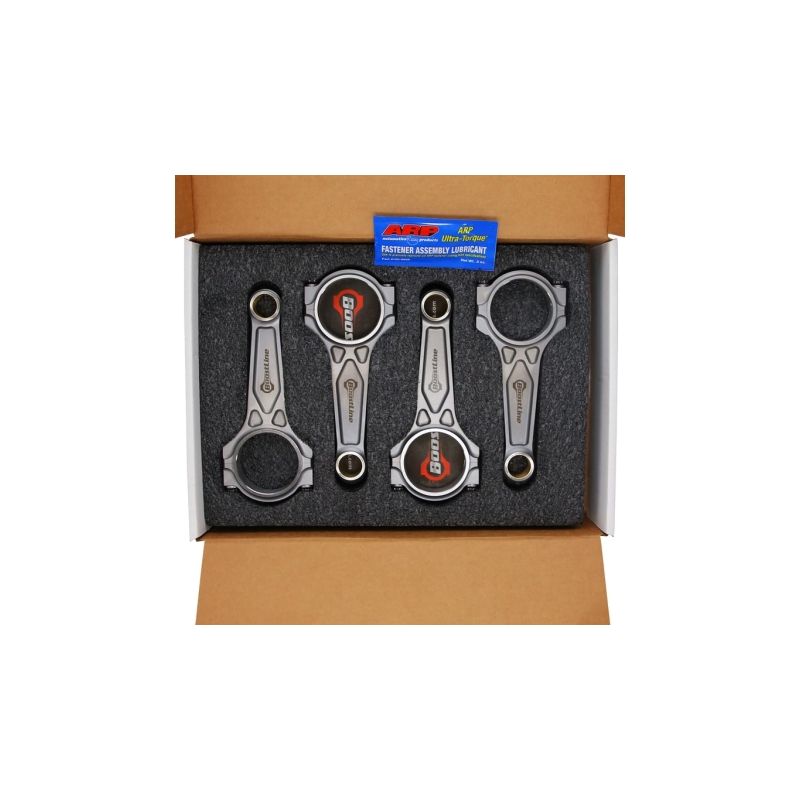

Livrées avec leur visserie ARP 7/16", ces bielles se posent lors d'un remontage classique et offrent une marge de sécurité durable, sur route comme en circuit ou en compétition.
