Cojinetes de biela trimetal BMW N20B20 N26B20

141,80 € (impuestos inc.)
157,56 € (impuestos inc.) -10%

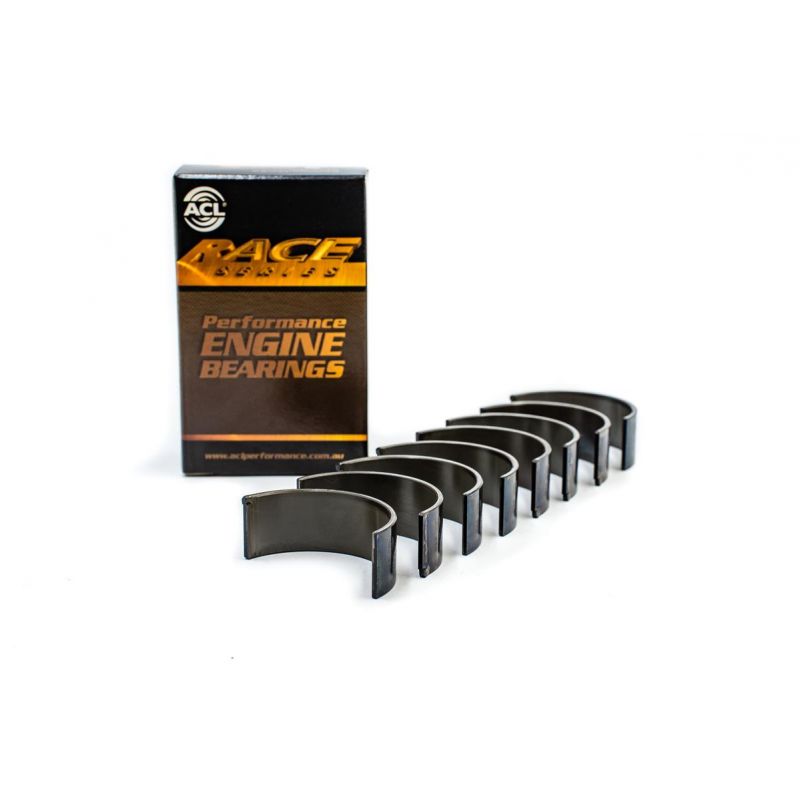

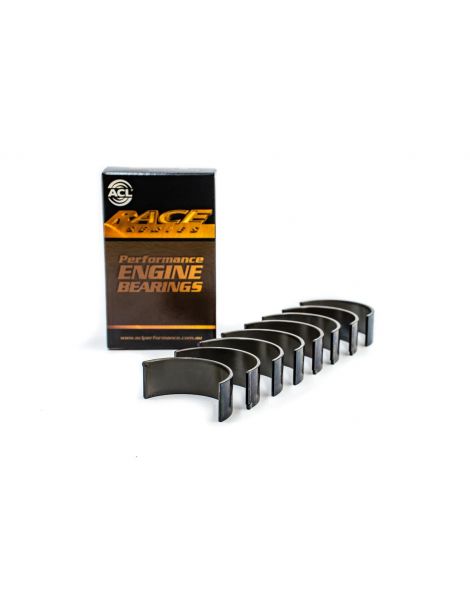

Juego de 8 semicojinetes de biela trimetal para BMW N20B20 N26B20.

  • Marcas y tratamientos: ACL Race y King GPC
  • Compatibilidad: F20, F22, F30, F32, F10, E84, F25, E89
  • Códigos de motor: N20B20, N26B20
  • Medidas disponibles: estándar a +0.50 mm, versiones con juego aumentado (HX, STDX)
4B1584H-STD
47 disponibles en stock Europa (plazo 72 h)
Pagar a plazos

El cuatro cilindros BMW N20B20 N26B20

El N20 es el cuatro cilindros de gasolina 2,0 litros turbo de BMW, fabricado de 2011 a 2017: bloque de aluminio, doble árbol de levas en cabeza, 16 válvulas, inyección directa, alzada variable de válvulas Valvetronic y turbocompresor de doble entrada. Con un diámetro de 84 mm y una carrera de 90,1 mm, desarrolla de 156 a 245 CV según la versión. El N26 es su versión de bajas emisiones (SULEV) para el mercado norteamericano, con los mismos cojinetes de biela.

De fábrica, BMW monta en este motor cojinetes de biela clasificados por color (referencias 11 24 7 576 714 amarillo, 11 24 7 576 715 violeta, 11 24 7 628 034 rojo y 11 24 7 628 035 azul), elegidos según las tolerancias de mecanizado de la muñequilla. Son cojinetes de serie, dimensionados para las cargas del motor original: en cuanto aumentan la potencia, el régimen o la presión de sobrealimentación, alcanzan sus límites.

Los cojinetes de biela trimetal

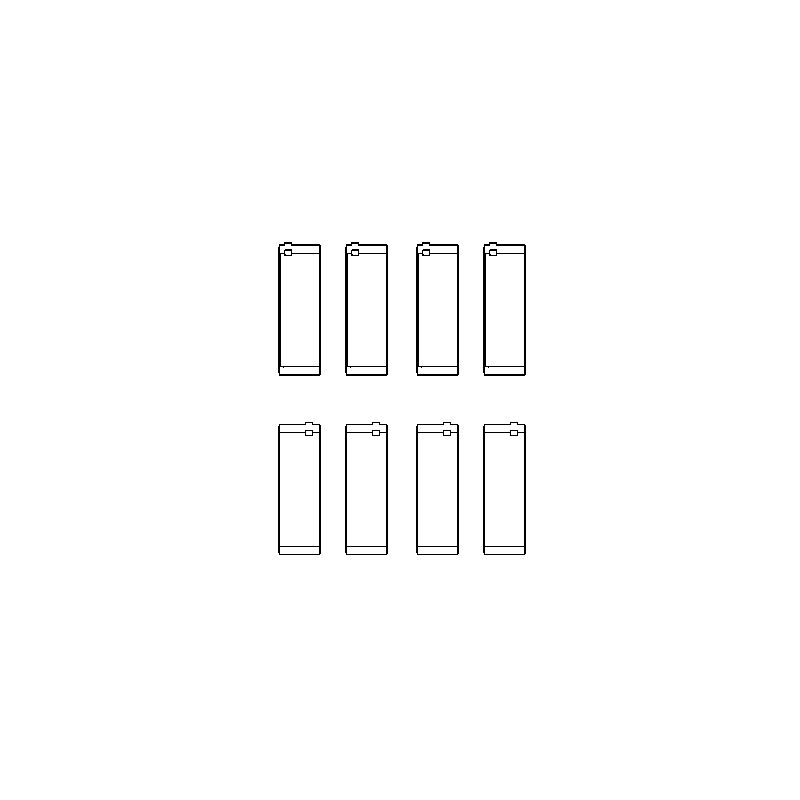

Un cojinete trimetálico superpone tres capas: un dorso de acero, una capa intermedia de cobre-plomo de alta capacidad de carga y una capa de deslizamiento antifricción que protege la muñequilla. El juego completo incluye 8 semicojinetes, cuatro pares para un cuatro cilindros. En King, el juego completo se compone de 2 cajas CR222GPC de 2 pares.

El cojinete de origen se limita a una aleación de aluminio sobre dorso de acero, destinada a cargas bajas y medias, mientras que el trimetálico está concebido para cargas elevadas y prolongadas: un bimetal de aluminio soporta unos 8 000 psi, un trimetal de rendimiento hasta 12 000 psi, un 50 % más. De ahí una mayor resistencia y una mayor durabilidad en motores turbo, con compresor y de altas revoluciones.

Características técnicas

Cotas de montaje comunes a todas las referencias
Cojinetes ACL / King
Ø muñequilla 49.973 / 49.993 mm
Ø alojamiento 53.600 / 53.616 mm
Anchura 17.55 / 17.5 mm
Referencia OEM
Ref. 11 24 7 576 714 (amarillo), 576 715 (violeta)
628 034 (rojo) y 628 035 (azul)
ReferenciaMarca y tratamientoMedidaEspesor de pared (mm)
4B1584H-STD ACL Race - Sin tratamiento Estándar 1.793
4B1584HX-STD ACL Race - Sin tratamiento Std, juego aumentado (HX) 1.780
4B1584H-.025 ACL Race - Sin tratamiento +0.025 1.806
4B1584H-.25 ACL Race - Sin tratamiento +0.25 1.918
4B1584H-.50 ACL Race - Sin tratamiento +0.50 2.043
CR222GPC King GPC - Recubrimiento polimérico Estándar 1.788
CR222GPC STDX King GPC - Recubrimiento polimérico Std, juego aumentado (STDX) 1.775
CR222GPC.026 King GPC - Recubrimiento polimérico +0.026 1.801
CR222GPC0.25 King GPC - Recubrimiento polimérico +0.25 1.915

Juego de funcionamiento

Se llama juego de funcionamiento a la distancia entre el cojinete y la muñequilla, llena de película de aceite.

Mientras el motor gira, la muñequilla flota sobre esta película de aceite, que soporta la carga sin contacto directo con el cojinete. El espesor de la película depende del juego: demasiado ajustado, el aceite pasa mal, sube la temperatura y crece el riesgo de gripaje; demasiado amplio, el aceite se escapa, la película sostiene menos y baja la presión de aceite. Un juego correcto asegura a la vez una lubricación suficiente y una película bien mantenida.

Medida / versiónCuándo elegirlaACL Race SeriesKing GPC
Estándar (STD) Muñequilla de origen, no rectificada 0.053 a 0.063 mm 0.050 mm - 0.071 mm
Juego aumentado (HX / STDX) Juego más amplio: alto caudal de aceite, alto régimen 0.078 a 0.088 mm 0.075 mm - 0.096 mm
+0.025 / +0.026 mm Muñequilla pulida 0.053 a 0.063 mm 0.050 mm - 0.071 mm
+0.25 mm Muñequilla rectificada a 0.25 mm 0.053 a 0.063 mm 0.050 mm - 0.071 mm
+0.50 mm Muñequilla rectificada a 0.50 mm 0.053 a 0.063 mm

Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito (ver la tabla de pares más abajo) y compare el aplastamiento del hilo con la regla para leer el juego.

Plastigauge

Comprar el Plastigauge →

Pares de apriete de los tornillos de biela

Tornillería Por par Por alargamiento (galga)
Biela forjada, ARP2000
(3/8″ × 38 mm)
61 Nm 0.140 a 0.152 mm

ARP recomienda el método por alargamiento (galga).

Guía técnica

Estos cojinetes de biela trimetal ACL y King están pensados para motores preparados y competición: donde un cojinete de serie llega pronto a su límite, admiten más potencia, más revoluciones y más presión de sobrealimentación. La gama incluye la cota estándar, una cota +0.025 / +0.026 mm cuando la muñequilla solo se ha pulido, cotas de rectificado de +0.25 y +0.50 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Permite conservar la misma referencia tras rectificar el cigüeñal y adaptar la holgura al aceite utilizado y al uso del motor.

Las dos marcas

ACL Especialista australiano en cojinetes de motor de alto rendimiento desde 1949, ACL Bearing Company firma la Race Series: cojinetes trimetal fabricados con precisión, disponibles en numerosas cotas y reconocidos en motores preparados de todo el mundo.
King Racing King Engine Bearings, fabricante israelí de cojinetes de motor de alto rendimiento desde los años 1960, ofrece con su gama GPC un trimetal a base de plata: dorso de acero, capa intermedia de bronce al plomo y capa superficial a base de plata con partículas de lubricante sólido. Su recubrimiento polimérico de 10 micras protege el cojinete en caso de falta de aceite o de contacto metal con metal.

Construcción y ventajas

Criterio ACL Race Series King Racing
Sección Sección de un cojinete trimetal ACL Race Series Sección de un cojinete trimetal King Racing
Tipo Cojinete trimetal de alto rendimiento Cojinete trimetal de alto rendimiento
País de fabricación Australia Israel
Construcción Trimetal: respaldo de acero, capa de cobre, superficie blanda Trimetal: respaldo de acero, bronce al plomo, superficie a base de plata
Aleación Race Series (cobre-plomo) GPC (plata, lubricante sólido)
Recubrimiento protector No Sí: polímero 10 µm
Medidas disponibles Estándar hasta +0.50 mm (+ juego aumentado HX) Estándar hasta +0.25 mm (+ juego aumentado STDX)

Compatibilidad de vehículos

Este juego de cojinetes de biela es apto para los cuatro cilindros BMW N20B20 y N26B20:

MarcaModelo (chasis)Código de motorPotenciaAños
BMW Serie 1 (F20) N20B20 184–238 CV 2012–2017
BMW Serie 1 (F21) N20B20 218–238 CV 2011–2019
BMW Serie 2 Coupé (F22, F87) N20B20, N26B20 184–245 CV 2013–2021
BMW Serie 2 Descapotable (F23) N20B20 184–245 CV 2014–2021
BMW Serie 3 (F30, F80) N20B20, N26B20 182–245 CV 2011–2018
BMW Serie 3 Touring (F31) N20B20, N26B20 163–245 CV 2012–2016
BMW Serie 3 Gran Turismo (F34) N20B20, N26B20 163–245 CV 2012–2016
BMW Serie 4 Coupé (F32, F82) N20B20, N26B20 163–245 CV 2013–2017
BMW Serie 4 Descapotable (F33, F83) N20B20, N26B20 163–245 CV 2013–2017
BMW Serie 4 Gran Coupé (F36) N20B20, N26B20 163–245 CV 2014–2017
BMW Serie 5 (F10) N20B20 163–245 CV 2011–2016
BMW Serie 5 Touring (F11) N20B20 163–245 CV 2010–2017
BMW Serie 5 Gran Turismo (F07) N20B20 245 CV 2013–2017
BMW X1 (E84) N20B20 184–245 CV 2011–2015
BMW X3 (F25) N20B20 184–245 CV 2011–2017
BMW X4 (F26) N20B20 184–245 CV 2014–2018
BMW X5 (F15, F85) N20B20 245–313 CV 2015–2018
BMW X6 (F16, F86) N20B20 245 CV 2015–2019
BMW Z4 Roadster (E89) N20B20 156–245 CV 2011–2016

Por qué cambiar los cojinetes

Cambiar los cojinetes en una preparación o una reconstrucción protege contra la avería más costosa: un cojinete de biela desgastado raya la muñequilla, contamina el circuito de aceite con sus restos y obliga al menos a rectificar el cigüeñal, o incluso a sustituir la biela y el bloque. Frente a esos costes, un juego nuevo pesa poco: es la pieza más barata del tren alternativo, pero aquella cuyo fallo cuesta más.
