Bronzine di biella trimetallo BMW N20B20 N26B20

141,80 € (Tasse incl.)
157,56 € (Tasse incl.) -10%

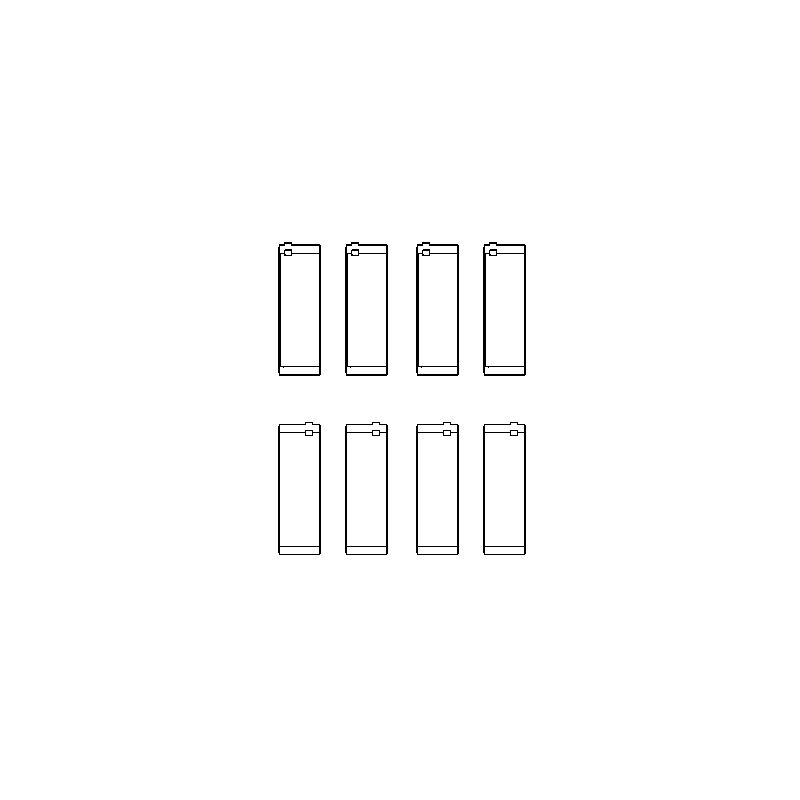

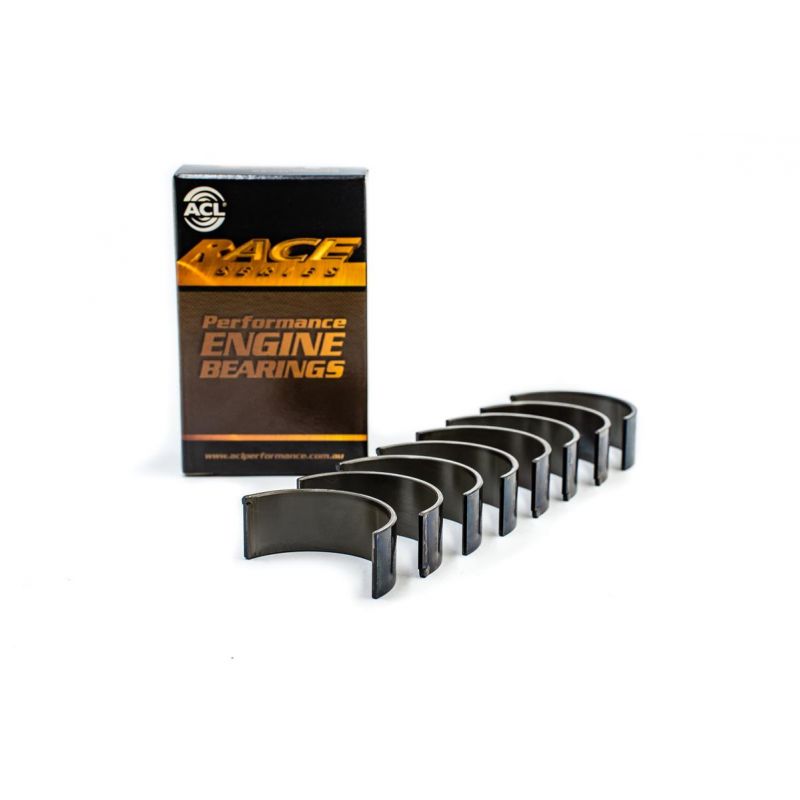

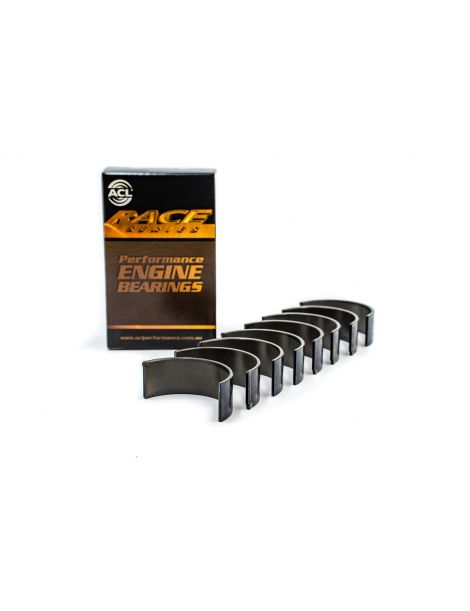

Kit di 8 semicuscinetti di biella trimetallo per BMW N20B20 N26B20.

  • Marchi e trattamenti: ACL Race e King GPC
  • Compatibilità: F20, F22, F30, F32, F10, E84, F25, E89
  • Codici motore: N20B20, N26B20
  • Misure disponibili: da standard a +0.50 mm, versioni a gioco maggiorato (HX, STDX)
4B1584H-STD
47 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il quattro cilindri BMW N20B20 N26B20

L'N20 è il quattro cilindri benzina 2,0 litri turbo di BMW, prodotto dal 2011 al 2017: basamento in alluminio, doppio albero a camme in testa, 16 valvole, iniezione diretta, alzata variabile delle valvole Valvetronic e turbocompressore twin-scroll. Con un alesaggio di 84 mm e una corsa di 90,1 mm, eroga da 156 a 245 CV a seconda della versione. L'N26 ne è la versione a basse emissioni (SULEV) per il mercato nordamericano, con le stesse bronzine di biella.

In origine BMW monta su questo motore bronzine di biella suddivise per classe di colore (codici 11 24 7 576 714 giallo, 11 24 7 576 715 viola, 11 24 7 628 034 rosso e 11 24 7 628 035 blu), scelte in base alle tolleranze di lavorazione del perno di biella. Sono bronzine di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

Una bronzina trimetallica sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antifrizione che protegge il perno. Il set completo comprende 8 semibronzine, quattro coppie per un quattro cilindri. Per King, il set completo è composto da 2 confezioni CR222GPC da 2 coppie.

La bronzina di origine si limita a una lega di alluminio su dorso in acciaio, destinata a carichi bassi e medi, mentre il trimetallo è concepito per carichi elevati e prolungati: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 49.973 / 49.993 mm
Ø sede 53.600 / 53.616 mm
Larghezza 17.55 / 17.5 mm
Riferimento OEM
Cod. 11 24 7 576 714 (giallo), 576 715 (viola)
628 034 (rosso) e 628 035 (blu)
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
4B1584H-STD ACL Race - Senza trattamento Standard 1.793
4B1584HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.780
4B1584H-.025 ACL Race - Senza trattamento +0.025 1.806
4B1584H-.25 ACL Race - Senza trattamento +0.25 1.918
4B1584H-.50 ACL Race - Senza trattamento +0.50 2.043
CR222GPC King GPC - Rivestimento polimerico Standard 1.788
CR222GPC STDX King GPC - Rivestimento polimerico Std, gioco maggiorato (STDX) 1.775
CR222GPC.026 King GPC - Rivestimento polimerico +0.026 1.801
CR222GPC0.25 King GPC - Rivestimento polimerico +0.25 1.915

Gioco di funzionamento

Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di biella, riempita dal film d'olio.

Mentre il motore gira, il perno di biella galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.

Misura / versioneQuando sceglierlaACL Race SeriesKing GPC
Standard (STD) Perno di serie, non rettificato da 0.053 a 0.063 mm 0.050 mm - 0.071 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.078 a 0.088 mm 0.075 mm - 0.096 mm
+0.025 / +0.026 mm Perno lucidato da 0.053 a 0.063 mm 0.050 mm - 0.071 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.053 a 0.063 mm 0.050 mm - 0.071 mm
+0.50 mm Perno rettificato a 0.50 mm da 0.053 a 0.063 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Queste bronzine di biella trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.

Le due marche

ACL Specialista australiano delle bronzine motore ad alte prestazioni dal 1949, ACL Bearing Company firma la Race Series: bronzine trimetalliche realizzate con precisione, declinate in numerose quote e apprezzate sui motori preparati di tutto il mondo.
King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la gamma GPC un trimetallo a base d'argento: dorso in acciaio, strato intermedio in bronzo al piombo e strato superficiale a base d'argento con particelle di lubrificante solido. Il rivestimento polimerico da 10 micron protegge la bronzina in caso di carenza d'olio o di contatto metallo su metallo.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallo: dorso in acciaio, bronzo al piombo, superficie a base d'argento
Lega Race Series (rame-piombo) GPC (argento, lubrificante solido)
Rivestimento protettivo No Sì: polimero 10 µm
Misure disponibili Standard fino a +0.50 mm (+ gioco maggiorato HX) Standard fino a +0.25 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto ai quattro cilindri BMW N20B20 e N26B20:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 1 (F20) N20B20 184–238 CV 2012–2017
BMW Serie 1 (F21) N20B20 218–238 CV 2011–2019
BMW Serie 2 Coupé (F22, F87) N20B20, N26B20 184–245 CV 2013–2021
BMW Serie 2 Cabriolet (F23) N20B20 184–245 CV 2014–2021
BMW Serie 3 (F30, F80) N20B20, N26B20 182–245 CV 2011–2018
BMW Serie 3 Touring (F31) N20B20, N26B20 163–245 CV 2012–2016
BMW Serie 3 Gran Turismo (F34) N20B20, N26B20 163–245 CV 2012–2016
BMW Serie 4 Coupé (F32, F82) N20B20, N26B20 163–245 CV 2013–2017
BMW Serie 4 Cabriolet (F33, F83) N20B20, N26B20 163–245 CV 2013–2017
BMW Serie 4 Gran Coupé (F36) N20B20, N26B20 163–245 CV 2014–2017
BMW Serie 5 (F10) N20B20 163–245 CV 2011–2016
BMW Serie 5 Touring (F11) N20B20 163–245 CV 2010–2017
BMW Serie 5 Gran Turismo (F07) N20B20 245 CV 2013–2017
BMW X1 (E84) N20B20 184–245 CV 2011–2015
BMW X3 (F25) N20B20 184–245 CV 2011–2017
BMW X4 (F26) N20B20 184–245 CV 2014–2018
BMW X5 (F15, F85) N20B20 245–313 CV 2015–2018
BMW X6 (F16, F86) N20B20 245 CV 2015–2019
BMW Z4 Roadster (E89) N20B20 156–245 CV 2011–2016

Perché sostituire le bronzine

Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
