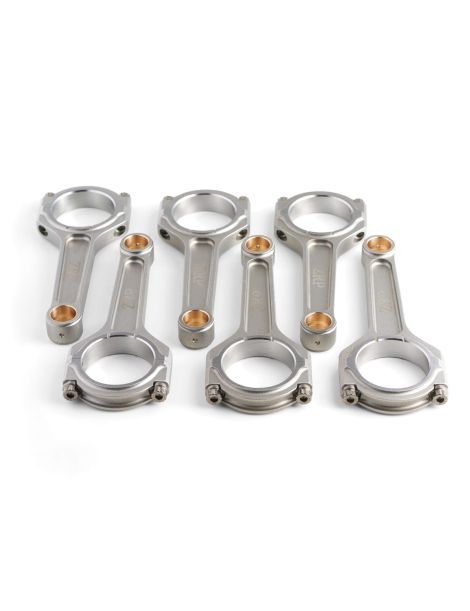

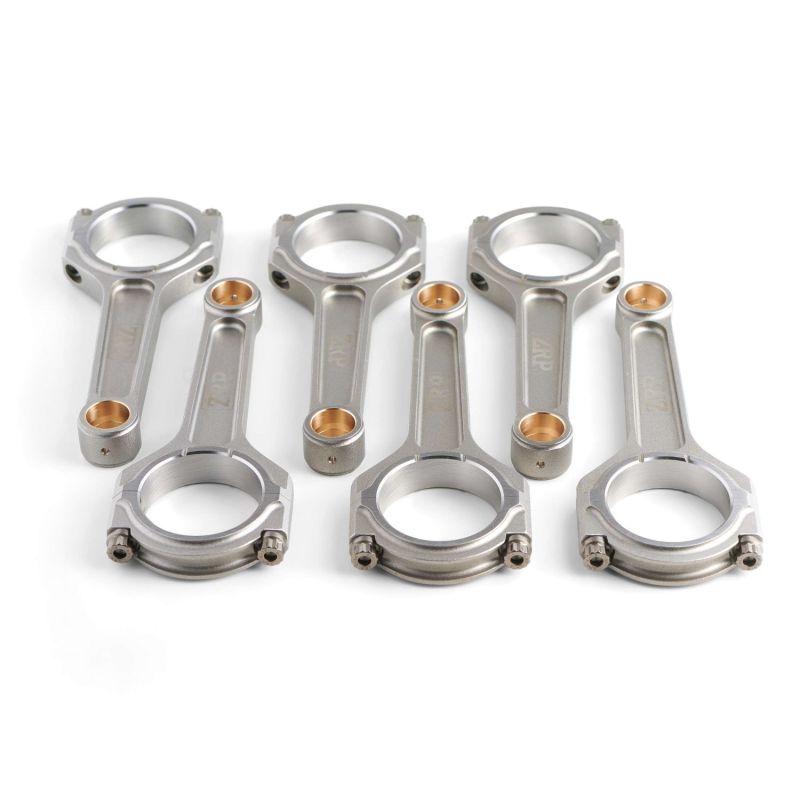

Geschmiedete Pleuel Subaru - 3.3L 24V - EG33 für geschmiedete Kolben

Der Subaru EG33 Motor

Der Subaru EG33 ist ein 3,3-Liter-Sechszylinder-Boxer (H6) mit 24 Ventilen, der 1991 für das Coupé Alcyone SVX vorgestellt wurde. Der Saugmotor besteht weitgehend aus Aluminium und folgt der für Subaru typischen H6-Architektur: zwei obenliegende Nockenwellen je Bank (DOHC), vier Ventile pro Zylinder und eine auf vier Lagern gelagerte Kurbelwelle. Er hat 3318 cm³ Hubraum (Bohrung 97 mm × Hub 75 mm), ein Verdichtungsverhältnis von 10,1:1 und leistet rund 231 PS bei 5400 U/min mit etwa 309 Nm Drehmoment bei 4400 U/min; einige japanische Versionen erreichen bis zu 250 PS.

Als einziger jemals im SVX verbaute Motor wurde der EG33 von 1991 bis 1997 produziert und ausschließlich in diesem Modell eingesetzt, was jede Einbauunklarheit ausschließt. Der laufruhige, drehmomentstarke Boxer wird für seine Kultiviertheit und seinen besonderen Klang geschätzt und ist bei Restaurations- und Swap-Enthusiasten weiterhin gefragt. Sobald die Leistung steigt oder der Motor lange bei hoher Drehzahl läuft, werden seine Serienpleuel zum ersten zu verstärkenden Glied.

Geschmiedete Pleuel

Aus hochfestem 4340-Stahl gefertigt, verstärken geschmiedete Pleuel den unteren Motorblock, sobald Leistung oder Drehzahl steigen. Unverzichtbar werden sie beim Umbau auf geschmiedete Kolben, bei höherer Drehzahl, mehr Hubraum oder einer anspruchsvollen Vorbereitung – Situationen, in denen das Serienpleuel schnell an seine Grenzen stößt. Ausgelegt für die hohen mechanischen Belastungen vorbereiteter Motoren, sowohl Saug- als auch aufgeladene, decken sie alle Disziplinen ab (Rallye, Drift, Drag, Rundstrecke und Trackday, Bergrennen, Time Attack) und begleiten Stage 2, Stage 3 und Stage 4+ Aufbauten bis hin zum Wettbewerbsmotor.

Technische Daten der Pleuel

Anzugsmoment und Längung

Die Hersteller empfehlen die Längungsmethode (Messuhr) als Referenz: Die dem Kit beiliegende Anleitung hat stets Vorrang. Die angegebenen Anzugsmomente gelten für eine Montage mit ARP-Schmiermittel.

Technischer Leitfaden

Geschmiedeter 4340-Stahl: Was ist das?

4340 ist ein niedriglegierter Nickel-Chrom-Molybdän-Stahl, der sowohl in der Luftfahrt als auch im Motorsport verwendet wird. Geschmiedet und anschließend wärmebehandelt (Härten und Anlassen), vereint er hohe Zugfestigkeit, ausgezeichnete Dauerfestigkeit und echte Duktilität. Gegenüber einem Serienpleuel (oft aus Sintermetall, auf die Serienkosten ausgelegt) gewinnt ein geschmiedetes 4340-Pleuel rund +19 % Streckgrenze, +8 % Zugfestigkeit und vor allem +19 bis +37 % Dauerfestigkeit, also eine mehrfach längere Lebensdauer unter zyklischer Last. Deshalb ist geschmiedeter 4340-Stahl das Referenzmaterial, sobald Drehzahl und Last steigen.

Die Pleuelprofile

I-Beam-Profil. Sein schlankerer Mittelteil macht das Pleuel leichter: weniger Massenträgheit und freieres Hochdrehen. Es ist ein vielseitiges Profil, das bei einer breiten Palette von Motoren geschätzt wird. Seine Variante I-HD (Heavy Duty) ist eine verstärkte Ausführung mit dickerem Schaft, ausgelegt für höhere Lasten und Zylinderdrücke: genau das hier für den EG33 gewählte Profil, gebaut für Zuverlässigkeit im intensiven Einsatz.

Wie wählt man seine Pleuelschrauben?

Die Pleuelschraube gehört zu den am stärksten beanspruchten Teilen des Motors. Entscheidend ist, die ARP-Güte an den tatsächlichen Einsatz der Vorbereitung anzupassen und anschließend Anzugsmoment und Montagelängung strikt einzuhalten.

ARP 2000 (Zugfestigkeit etwa 220 000 psi, also ~1517 MPa) ist der Hochleistungsstandard. Geeignet für Aufbauten bis 150 PS pro Zylinder in 5/16" oder 200 PS pro Zylinder in 3/8" und bis 8500 U/min. Es ist die gängigste Güte in Rundstrecke, Trackday, Drift, Rallye, Drag und Bergrennen, geschätzt für Robustheit, Zuverlässigkeit und Vielseitigkeit, ohne besondere Anforderungen an die Lagerung.

ARP L19 (Zugfestigkeit etwa 260 000 psi, also ~1793 MPa) ist für bis zum Äußersten getriebene Motoren ausgelegt, bis 200 PS pro Zylinder in 5/16" oder 250 PS pro Zylinder in 3/8" und bis 10 000 U/min. Vorbehalten für sehr hohen Ladedruck, dauerhaft hohe Drehzahlen und hohe Zylinderdrücke: die Wahl für leistungsstarke Aufbauten in Beschleunigungsrennen (Drag), Drift, Rallye und Rundstrecke. Empfindlicher gegen Korrosion und Wasserstoffversprödung, wird es geölt gelagert und montiert.

Messung der Schraubenlängung

ARP-Längenmessuhr kaufen →

Die verfügbaren Marken

ZRP ist eine griechische Marke für geschmiedete Hochleistungspleuel, entworfen von Alex Drakos in Athen. Jedes Pleuel wird aus 4340-Stahl geschmiedet, präzise gefertigt und auf ±1 g gewuchtet, um bei hoher Drehzahl zuverlässig zu bleiben. Hier im I-HD-Profil mit ARP 2000- oder ARP L19-Schrauben angeboten, wird die Baureihe in Griechenland entwickelt und geprüft und ist in Rallye, auf der Rundstrecke und im Drift erprobt.

Glossar

1) Kleines Pleuelauge  2) Durchmesser kleines Auge  3) Pleuelschaft  4) Pleuelschraube  5) Großes Pleuelauge  6) Pleuelmutter / -schraube  7) Pleueldeckel  8) Durchmesser großes Auge  9) Augenabstand

Fahrzeugkompatibilität des Subaru EG33 Motors

Diese geschmiedeten Pleuel sind mit Fahrzeugen kompatibel, die mit dem Subaru EG33 Motor (3,3 L 24V Saugmotor) ausgestattet sind:

OEM-Referenz: 12100AA080 / 12100AA031 (Satz mit 6 Pleueln).

Warum es die wirtschaftlichste Lösung ist

Wenn ein Serien-Kurbeltrieb versagt (gebrochenes, verbogenes oder eingelaufenes Pleuel), erfordert die Rückkehr zur Werkskonfiguration den Austausch der Pleuel und sehr oft der gleichzeitig beschädigten Kolben: Die Rechnung steigt schnell für eine bloße Wiederherstellung des Serienzustands. Für ein vergleichbares, manchmal geringeres Budget bieten geschmiedete 4340-Pleuel zusammen mit geschmiedeten Kolben eine deutlich höhere Zuverlässigkeit und Sicherheitsreserve sowie echtes Potenzial für Leistungssteigerungen. Es ist die Lösung, die europäische Motorenbauer seit über fünfzehn Jahren wählen: bei gleichem Aufwand mehr Zuverlässigkeit, mehr Potenzial und mehr Langlebigkeit.
