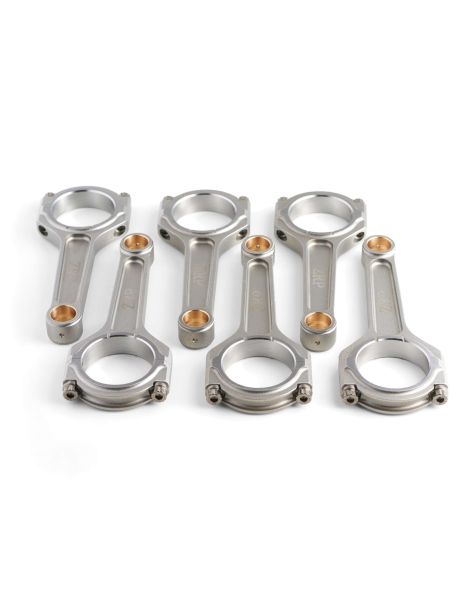

Bielles forgées Subaru - 3.3L 24V - EG33 pour pistons forgés

Le moteur Subaru EG33

Le Subaru EG33 est un six-cylindres à plat (boxer) de 3,3 litres à 24 soupapes, dévoilé en 1991 pour habiller le coupé Alcyone SVX. Atmosphérique et largement en aluminium, il reprend l’architecture H6 chère à Subaru : double arbre à cames en tête par rangée (DOHC), quatre soupapes par cylindre et vilebrequin porté par quatre paliers. Il cube 3 318 cm³ (alésage 97 mm × course 75 mm), affiche un taux de compression de 10,1:1 et développe environ 231 ch à 5 400 tr/min pour un couple voisin de 309 N·m à 4 400 tr/min ; certaines versions japonaises grimpent jusqu’à 250 ch.

Seul moteur jamais monté sur la SVX, l’EG33 a été produit de 1991 à 1997 et n’a équipé qu’elle, ce qui lève toute ambiguïté d’adaptation. Boxer souple et coupleux, apprécié pour son onctuosité et sa sonorité particulière, il reste recherché des amateurs de restauration et de swap. Dès que la puissance progresse ou que le moteur tourne longtemps à haut régime, ses bielles d’origine deviennent le maillon à fiabiliser en priorité.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, les bielles forgées renforcent le bas moteur dès que la puissance ou le régime augmentent. Elles s’imposent lors d’un passage en pistons forgés, d’une recherche de régime plus élevé, d’un gain de cylindrée ou d’une préparation poussée, autant de cas où la bielle de série atteint vite ses limites. Dimensionnées pour encaisser les fortes contraintes mécaniques des moteurs préparés, atmosphériques comme suralimentés, elles couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au moteur de compétition.

Caractéristiques techniques des bielles

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

L’acier 4340 est un acier faiblement allié au nickel-chrome-molybdène, employé aussi bien dans l’aéronautique que dans la compétition automobile. Forgé puis traité thermiquement (trempe puis revenu), il conjugue une résistance à la traction élevée, une excellente tenue en fatigue et une vraie ductilité. Comparée à une bielle de série (souvent en métal fritté, pensée pour le coût de production), une bielle forgée en 4340 gagne environ +19 % de limite élastique, +8 % de résistance à la traction et surtout de +19 à +37 % de résistance en fatigue, d’où une durée de vie sous charges répétées plusieurs fois supérieure. C’est pour cela que le 4340 forgé fait référence dès que le régime et la charge montent.

Les profils de bielle

Profil I. Sa section centrale plus étroite allège la bielle : moins d’inertie en mouvement et des montées en régime plus franches. C’est un profil polyvalent, apprécié sur une large gamme de moteurs. Sa variante I-HD (Heavy Duty) en est une version renforcée, au corps épaissi, conçue pour encaisser des charges et des pressions cylindre plus élevées : c’est précisément le profil retenu ici pour l’EG33, taillé pour la fiabilité en usage intensif.

Comment choisir sa visserie de bielle ?

La vis de bielle figure parmi les pièces les plus sollicitées du moteur. L’essentiel est d’accorder le grade ARP à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) est le standard haute performance. Il convient aux préparations jusqu’à 150 ch par cylindre en 5/16" ou 200 ch par cylindre en 3/8", et jusqu’à 8 500 tr/min. C’est le grade le plus répandu en circuit, trackday, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière.

ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) vise les moteurs poussés à l’extrême, jusqu’à 200 ch par cylindre en 5/16" ou 250 ch par cylindre en 3/8", et jusqu’à 10 000 tr/min. On le réserve aux fortes pressions de suralimentation, aux hauts régimes soutenus et aux pressions cylindre élevées : c’est le choix des préparations grosse puissance, en course d’accélération (drag), drift, rallye et circuit. Plus sensible à la corrosion et à la fragilisation par l’hydrogène, il se stocke et se monte huilé.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Les marques proposées

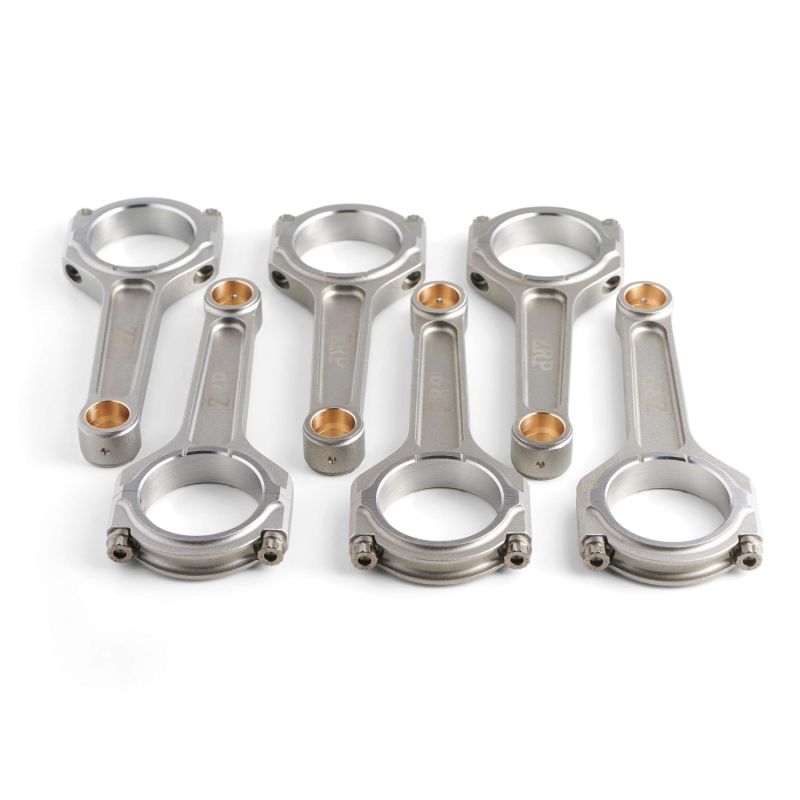

ZRP est une marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision puis équilibrée à ±1 g pour rester fiable à haut régime. Proposée ici en profil I-HD avec visserie ARP 2000 ou ARP L19, la gamme est conçue et contrôlée en Grèce, et éprouvée en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle  2) Diamètre du pied  3) Corps de bielle  4) Vis de bielle  5) Tête de bielle  6) Écrou / vis de bielle  7) Chapeau de bielle  8) Diamètre de tête  9) Entraxe

Compatibilité véhicules du moteur Subaru EG33

Ces bielles forgées sont compatibles avec les véhicules équipés du moteur Subaru EG33 (3,3 L 24V atmosphérique) :

Référence OEM : 12100AA080 / 12100AA031 (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique

Lorsqu’un bas moteur d’origine lâche (bielle rompue, voilée ou marquée), revenir à la configuration constructeur oblige à remplacer les bielles et, bien souvent, les pistons abîmés en même temps : la facture grimpe vite pour une simple remise à niveau. À budget équivalent, parfois inférieur, monter des bielles forgées en acier 4340 associées à des pistons forgés procure une fiabilité et une marge de sécurité nettement supérieures, avec en prime un vrai potentiel d’évolution en puissance. C’est la solution adoptée par les préparateurs européens depuis plus de quinze ans : à dépense égale, plus de fiabilité, plus de potentiel et plus de longévité.
