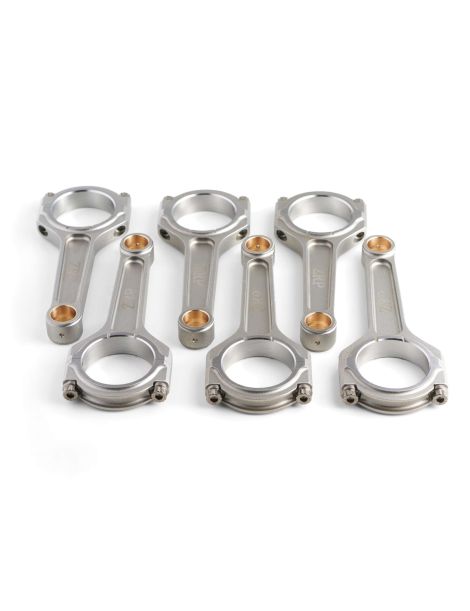

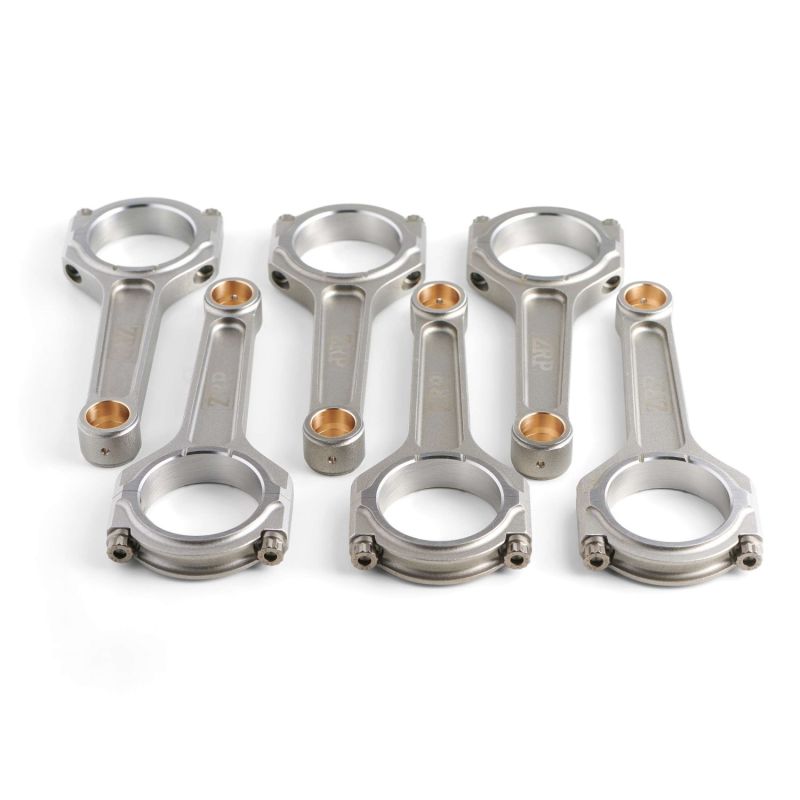

Bielle forgiate Subaru - 3.3L 24V - EG33 per pistoni forgiati

Il motore Subaru EG33

Il Subaru EG33 è un sei cilindri boxer (H6) di 3,3 litri a 24 valvole, presentato nel 1991 per la coupé Alcyone SVX. Aspirato e in gran parte in alluminio, riprende l’architettura H6 tipica di Subaru: doppio albero a camme in testa per bancata (DOHC), quattro valvole per cilindro e un albero motore su quattro supporti di banco. Ha una cilindrata di 3318 cm³ (alesaggio 97 mm × corsa 75 mm), un rapporto di compressione di 10,1:1 ed eroga circa 231 CV a 5400 giri/min con una coppia vicina a 309 Nm a 4400 giri/min; alcune versioni giapponesi arrivano fino a 250 CV.

Unico motore mai montato sulla SVX, l’EG33 è stato prodotto dal 1991 al 1997 ed equipaggiava solo quel modello, il che elimina ogni ambiguità di montaggio. Boxer fluido e ricco di coppia, apprezzato per la sua raffinatezza e il suo sound particolare, resta ricercato dagli appassionati di restauro e di swap. Non appena la potenza cresce o il motore gira a lungo ad alti regimi, le sue bielle di serie diventano il primo anello da rinforzare.

Le bielle forgiate

Lavorate in acciaio 4340 ad alta resistenza, le bielle forgiate rinforzano la parte bassa del motore non appena aumentano potenza o regime. Diventano indispensabili quando si montano pistoni forgiati, si cerca un regime più elevato, si aumenta la cilindrata o si realizza una preparazione spinta, situazioni in cui la biella di serie raggiunge presto i suoi limiti. Dimensionate per sopportare i forti carichi meccanici dei motori preparati, aspirati o sovralimentati, coprono tutte le discipline (rally, drift, drag, circuito e track day, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle

Coppia di serraggio e allungamento

I produttori raccomandano il metodo per allungamento (comparatore) come riferimento: le istruzioni fornite con il kit prevalgono sempre. Le coppie indicate si riferiscono a un montaggio con lubrificante ARP.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

L’acciaio 4340 è un acciaio basso-legato al nichel-cromo-molibdeno, impiegato sia in aeronautica sia nelle competizioni automobilistiche. Forgiato e poi trattato termicamente (tempra e rinvenimento), unisce un’elevata resistenza a trazione, un’eccellente resistenza a fatica e una reale duttilità. Rispetto a una biella di serie (spesso in metallo sinterizzato, pensata per il costo di produzione), una biella forgiata in 4340 guadagna circa +19% di carico di snervamento, +8% di resistenza a trazione e soprattutto dal +19 al +37% di resistenza a fatica, cioè una durata sotto carichi ciclici diverse volte superiore. Per questo il 4340 forgiato è il materiale di riferimento non appena salgono regime e carico.

I profili di biella

Profilo I-Beam. La sezione centrale più sottile alleggerisce la biella: meno inerzia e salite di giri più libere. È un profilo versatile, apprezzato su un’ampia gamma di motori. La sua variante I-HD (Heavy Duty) è una versione rinforzata, con fusto ispessito, progettata per sopportare carichi e pressioni in camera più elevati: è proprio il profilo scelto qui per l’EG33, costruito per l’affidabilità nell’uso intensivo.

Come scegliere la viteria di biella?

La vite di biella è uno dei componenti più sollecitati del motore. L’essenziale è abbinare la classe ARP all’uso reale della preparazione e poi rispettare scrupolosamente la coppia e l’allungamento di montaggio.

ARP 2000 (resistenza a trazione circa 220 000 psi, ovvero ~1517 MPa) è lo standard ad alte prestazioni. Adatto a preparazioni fino a 150 CV per cilindro in 5/16" o 200 CV per cilindro in 3/8", e fino a 8500 giri/min. È la classe più diffusa in circuito, track day, drift, rally, drag e cronoscalata, apprezzata per robustezza, affidabilità e versatilità, senza particolari vincoli di stoccaggio.

ARP L19 (resistenza a trazione circa 260 000 psi, ovvero ~1793 MPa) è pensato per motori spinti all’estremo, fino a 200 CV per cilindro in 5/16" o 250 CV per cilindro in 3/8", e fino a 10 000 giri/min. Riservato a pressioni di sovralimentazione molto elevate, regimi alti prolungati e pressioni in camera elevate: è la scelta delle preparazioni di grande potenza, in accelerazione (drag), drift, rally e circuito. Più sensibile alla corrosione e all’infragilimento da idrogeno, va stoccato e montato oliato.

Misurazione dell’allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche disponibili

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Proposta qui nel profilo I-HD con viteria ARP 2000 o ARP L19, la gamma è progettata e controllata in Grecia, e collaudata nel rally, in circuito e nel drift.

Glossario

1) Piede di biella  2) Diametro del piede  3) Fusto della biella  4) Vite di biella  5) Testa di biella  6) Dado / vite di biella  7) Cappello di biella  8) Diametro testa  9) Interasse

Compatibilità veicoli del motore Subaru EG33

Queste bielle forgiate sono compatibili con i veicoli equipaggiati con il motore Subaru EG33 (3,3 L 24V aspirato):

Riferimento OEM: 12100AA080 / 12100AA031 (kit di 6 bielle).

Perché è la soluzione più economica

Quando una parte bassa di serie cede (biella rotta, deformata o rigata), tornare alla configurazione di fabbrica impone di sostituire le bielle e, molto spesso, i pistoni danneggiati nello stesso momento: il conto sale in fretta per un semplice ripristino. A parità di budget, a volte inferiore, montare bielle forgiate in acciaio 4340 insieme a pistoni forgiati offre un’affidabilità e un margine di sicurezza nettamente superiori, oltre a un reale potenziale di incremento di potenza. È la soluzione adottata dai preparatori europei da oltre quindici anni: a parità di spesa, più affidabilità, più potenziale e più longevità.
