Geschmiedete Pleuel BMW - 2.5L 24V - M54B25 für geschmiedete Kolben

Der BMW M54B25 Motor

Der M54B25 ist ein 2,5-Liter-Reihensechszylinder-Benzinmotor (2494 cm³), den BMW von 2000 bis 2006 baute. Als direkte Weiterentwicklung des M52 vereint er einen Aluminiumblock, die doppelte VANOS-Nockenwellenverstellung (Einlass und Auslass) sowie die längenvariable DISA-Ansaugung. Mit 84 mm Bohrung und 75 mm Hub leistet dieser Saugmotor mit 24 Ventilen 192 PS und überzeugt durch Laufruhe und den typischen Klang der BMW-Reihensechszylinder.

Er treibt zahlreiche Modelle an: 3er 325i, 325Ci, 325ti und 325xi (E46), 5er 525i (E39, E60 und E61), den X3 2.5i (E83) sowie Z3 und Z4 2.5i. Der als zuverlässig und laufruhig geltende M54B25 ist eine hervorragende Basis für den Aufbau: höhere Drehzahlen, mehr Hubraum oder Aufladung. Sobald die Leistung steigt, sichert der Umstieg auf geschmiedete Pleuel den Kurbeltrieb und erweitert die Grenzen des Serienblocks.

Die geschmiedeten Pleuel

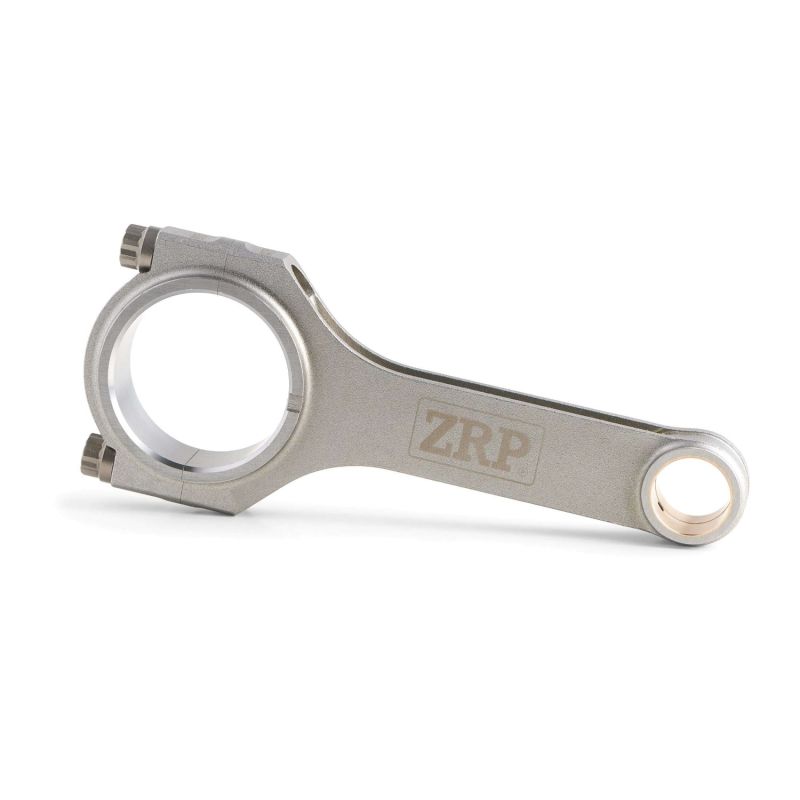

Der Ausgangspunkt ist der Werkstoff: ein hochfester 4340-Stahl, geschmiedet und dann bearbeitet, dessen durch Härten und Anlassen erzielte Struktur zugleich eine hohe Dehngrenze und eine gute Dauerhaltbarkeit liefert. Das macht den Kurbeltrieb des M54B25 zuverlässig, sobald die Leistung über Serie hinausgeht, und wird unverzichtbar beim Wechsel auf geschmiedete Kolben, bei höherer Drehzahl, bei mehr Ladedruck oder bei größerem Hubraum. Das H-Profil von ZRP, 544 g bei 145 mm Achsabstand gegenüber 140 mm im Original, bringt zusätzlich eine höhere Schaftsteifigkeit.

Diese Pleuel sind für getunte Motoren vorgesehen, mit Turbolader wie mit Kompressor, und decken alle Disziplinen ab: Rallye, Drift, Drag, Rundstrecke und Trackday, Bergrennen, Time Attack. Sie begleiten Aufbauten der Stufen Stage 2, Stage 3 und Stage 4+, bis zum Wettbewerbsblock. Der verlängerte Achsabstand von 145 mm setzt dazu passende Kolben voraus.

Technische Daten der geschmiedeten Pleuel BMW M54B25

Couple de serrage et allongement

Solange die Vorspannung über der Trennkraft bleibt, erfährt die Schraube keinerlei Lastwechsel: Genau das schützt sie vor Ermüdung. Sobald der Anzug unter den Bereich fällt, kommt dieser Wechsel zurück, die Schraube durchläuft pro Umdrehung einen vollen Zyklus und der Deckel hebt unmerklich ab; die Lagerschale wird ausgeschlagen, die Trennfläche verschlechtert sich, das Spiel wächst und der Ölfilm reißt schließlich unter Last. Zu stark angezogen landet die Schraube im plastischen Bereich und verliert ebenfalls ihre Vorspannung, beschädigt dabei jedoch zusätzlich die Lagerbohrung, die sich verformt, und das Pleuelauge, das oval wird und die Lagerschale klemmt. An den sechs ZRP-Pleueln dieses M54B25 gelten die Anzugsmomente und Längungen der Tabelle unten, vom Schraubenhersteller veröffentlicht, jeweils für ARP 2000 und ARP L19 in 3/8": Sie sind nicht austauschbar. Die Längungskontrolle mit der Messuhr bleibt die Referenzmethode, mit ARP-Montagefett und der Anleitung des Kits als maßgebenden Unterlagen.

Technischer Leitfaden

Geschmiedeter 4340-Stahl: was ist das?

Die Pleuelprofile

H-Beam-Profil. Breiterer Querschnitt mit hoher Widerstandsfähigkeit gegen seitliche Biegung und Druck. Ein robustes, vielseitiges Profil, besonders geeignet für getunte Motoren unter hoher Drehmoment- und Zylinderdruckbelastung, von der Rennstrecke bis zum Drag.

Wie wählt man seine Pleuelschrauben?

Eine Pleuelschraube wird nie zufällig gewählt: Ihre Güte legt Dehngrenze und Zugfestigkeit fest, ihre Wärmebehandlung sorgt für Gleichmäßigkeit von der Oberfläche bis zum Kern, und das Rollen der Gewinde nach dieser Behandlung kaltverfestigt den Gewindegrund, die einzige Zone, in der ein Ermüdungsriss entsteht. Schließlich kommt die chemische Frage: Je nach Güte verträgt die Schraube Feuchte und Wasserstoff oder eben nicht. An diesem M54B25 mit Pleueln von 145 mm Achsabstand werden die Schrauben in 3/8"-38 mm in zwei Güten angeboten; wählen Sie nach Leistung und Drehzahl und ziehen Sie über die gemessene Dehnung an.

ARP 2000 (Zugfestigkeit von etwa 220 000 psi, ~1 517 MPa) bleibt die sichere Wahl im Hochleistungsbereich. Die Belastbarkeit wird pro Zylinder und pro Schraubendurchmesser bewertet: etwa 200 PS pro Zylinder bei 3/8", bei zulässigen Drehzahlen bis 8 500 U/min. Er eignet sich gleichermaßen für Rundstrecke, Trackday, Drift, Rallye, Drag und Bergrennen und bietet eine Mischung aus Festigkeit und Zuverlässigkeit ohne Lagervorkehrungen.

ARP L19 (Zugfestigkeit von etwa 260 000 psi, ~1 793 MPa) übernimmt bei den am stärksten beanspruchten Motoren: starke Aufladung, anhaltend hohe Drehzahlen und hoher Zylinderdruck. Die Schwellen steigen auf etwa 250 PS pro Zylinder bei 3/8", bei zulässigen Drehzahlen bis 10 000 U/min, für Hochleistungsaufbauten in Drag, Drift, Rallye und Rundstrecke. Empfindlich gegen Korrosion und Wasserstoffversprödung, wird er geölt aufbewahrt und montiert, vor Feuchtigkeit geschützt.

Messung der Schraubenlängung

ARP-Längenmessuhr kaufen →

Die angebotenen Marken

ZRP : griechische Marke für geschmiedete Hochleistungspleuel, hergestellt von Drakos Engineering in Athen. Jedes Pleuel wird aus 4340-Stahl geschmiedet, präzise bearbeitet und ausgewuchtet, um bei hoher Drehzahl zuverlässig zu bleiben. Hier erhältlich im I-Beam-Profil und geliefert mit ARP 2000- oder ARP L19-Schrauben, werden sie in Griechenland entwickelt und kontrolliert und in Rallye, auf der Rundstrecke wie im Drift eingesetzt.

Glossar

1) Kleines Pleuelauge 2) Durchmesser kleines Auge 3) Pleuelschaft 4) Pleuelschraube 5) Großes Pleuelauge 6) Mutter / Pleuelschraube 7) Pleueldeckel 8) Durchmesser großes Auge 9) Augenabstand

Fahrzeugkompatibilität des BMW M54B25 Motors

OEM-Referenz: 11 24 1 437 212.

Warum es die wirtschaftlichste Lösung ist

Ein gebrochenes Serienpleuel kostet weit mehr als das Pleuel selbst: Die Pleuel UND die fast immer im selben Moment beschädigten Kolben müssen ersetzt werden, und Kurbelwelle, Lagerschalen und Zylinderbohrungen sind zu prüfen. Die Rechnung für eine einfache Rückkehr zum Werkszustand schnellt hoch, ohne dass der Motor irgendein Potenzial gewonnen hätte.

Für ein gleiches oder sogar geringeres Budget gibt ein Satz geschmiedeter 4340-Pleuel mit geschmiedeten Kolben eine Zuverlässigkeit und eine Sicherheitsreserve anderer Ordnung und lässt die echte Möglichkeit, die Leistung später zu steigern. Das ist seit über fünfzehn Jahren der Weg europäischer Motorenbauer an den Sechszylindern dieser Familie.

Bei gleichem Budget: mehr Zuverlässigkeit, mehr Potenzial und mehr Lebensdauer für den Kurbeltrieb des M54B25.
