Bielas forjadas BMW - 2.5L 24V - M54B25 para pistones forjados

El motor BMW M54B25

El M54B25 es un seis cilindros en línea de gasolina de 2,5 litros (2494 cm³) fabricado por BMW de 2000 a 2006. Evolución directa del M52, combina un bloque de aluminio, distribución doble VANOS (con reglaje variable en admisión y escape) y un colector de admisión de geometría variable DISA. Con un diámetro de 84 mm y una carrera de 75 mm, este motor atmosférico de 24 válvulas entrega 192 CV y destaca por su suavidad y el sonido típico de los seis cilindros en línea de BMW.

Equipa numerosos modelos de la marca: Serie 3 325i, 325Ci, 325ti y 325xi (E46), Serie 5 525i (E39, E60 y E61), el X3 2.5i (E83) y los Z3 y Z4 2.5i. Reconocido por su fiabilidad y suavidad, el M54B25 constituye una excelente base de preparación: subida de régimen, aumento de cilindrada o sobrealimentación. En cuanto sube la potencia, el paso a bielas forjadas asegura la parte baja del motor y amplía los límites del bloque de serie.

Las bielas forjadas

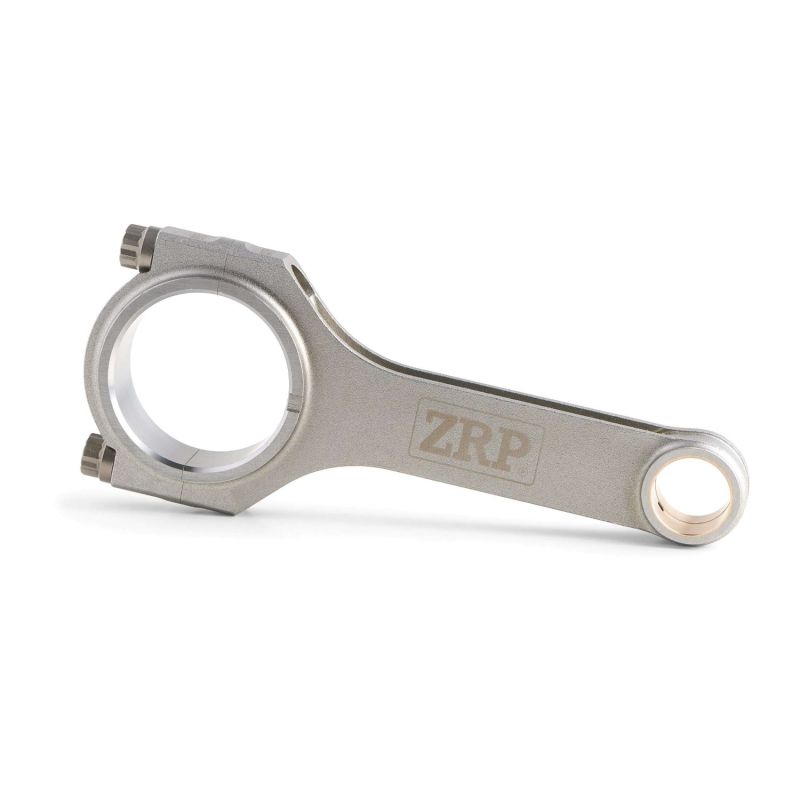

El punto de partida es la materia: un acero 4340 de alta resistencia, forjado y luego mecanizado, cuya estructura obtenida por temple y revenido da a la vez un límite elástico elevado y una buena resistencia en el tiempo. Es lo que fiabiliza el bloque inferior del M54B25 en cuanto la potencia supera los valores de serie, y lo que se vuelve indispensable al pasar a pistones forjados, al subir de régimen, al aumentar la presión de sobrealimentación o al ganar cilindrada. El perfil H de ZRP, 544 g con una distancia entre centros de 145 mm frente a los 140 mm de origen, añade una rigidez de cuerpo superior.

Estas bielas están previstas para los motores preparados, con turbocompresor o con compresor volumétrico, y cubren todas las disciplinas: rally, drift, drag, circuito y rodadas, subida de montaña, time attack. Acompañan las preparaciones Stage 2, Stage 3 y Stage 4+, hasta el bloque de competición. La distancia entre centros alargada de 145 mm supone pistones adaptados a esa geometría.

Características técnicas de las bielas forjadas BMW M54B25

Couple de serrage et allongement

Mientras la precarga se mantiene por encima de la fuerza de separación, el tornillo no ve ninguna variación de carga: es precisamente eso lo que lo protege de la fatiga. En cuanto el apriete baja del intervalo, esa variación reaparece, el tornillo sufre un ciclo completo por vuelta y el sombrerete se despega de forma imperceptible; el casquillo se machaca, el plano de unión se deteriora, la holgura crece y la película de aceite acaba rompiéndose en carga. Apretado en exceso, el tornillo termina en su dominio plástico y también pierde su precarga, pero además daña el alojamiento del casquillo, que se deforma, y la cabeza de biela, que se ovaliza y aprieta el casquillo. En las seis bielas ZRP de este M54B25, los pares y alargamientos de la tabla siguiente, publicados por el fabricante de la tornillería, valen respectivamente para ARP 2000 y ARP L19 de 3/8": no son intercambiables. El control del alargamiento con comparador sigue siendo el método de referencia, con el lubricante de montaje ARP y las instrucciones del kit como documentos de referencia.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en H. Sección más ancha que ofrece una gran resistencia a la flexión lateral y a la compresión. Un perfil robusto y versátil, especialmente indicado para motores preparados muy exigidos en par y en presión de cilindro, del circuito al drag.

¿Cómo elegir la tornillería de biela?

Un tornillo de biela nunca se elige al azar: su designación fija el límite elástico y la resistencia a la tracción, su tratamiento térmico asegura la homogeneidad de la piel al núcleo, y el laminado de la rosca, realizado después de ese tratamiento, endurece el fondo del filete, la única zona donde nace una grieta por fatiga. Llega por último la cuestión química: según la designación, el tornillo tolera o no la humedad y el hidrógeno. En este M54B25 con bielas de 145 mm de distancia entre centros, la tornillería se ofrece en 3/8"-38 mm en dos grados; elija según potencia y régimen, y apriete por alargamiento medido.

ARP 2000 (resistencia a la tracción de unos 220 000 psi, ~1 517 MPa) sigue siendo la opción segura de alto rendimiento. Su aguante se valora por cilindro y por diámetro de tornillo: aproximadamente 200 CV por cilindro en 3/8", con regímenes admitidos hasta 8 500 rpm. Sirve igual en circuito, trackday, drift, rally, drag y subida de montaña, con una combinación de resistencia y fiabilidad que no exige precauciones de almacenamiento.

ARP L19 (resistencia a la tracción de unos 260 000 psi, ~1 793 MPa) toma el relevo en los motores más exigidos: fuerte sobrealimentación, regímenes altos prolongados y elevada presión en el cilindro. Los umbrales pasan a unos 250 CV por cilindro en 3/8", con regímenes admitidos hasta 10 000 rpm, para preparaciones de gran potencia en drag, drift, rally y circuito. Sensible a la corrosión y a la fragilización por hidrógeno, se conserva y se monta engrasado, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas ofrecidas

ZRP : marca griega de bielas forjadas de altas prestaciones, fabricadas por Drakos Engineering en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra para mantenerse fiable a alto régimen. Disponibles aquí en perfil en I y suministradas con tornillería ARP 2000 o ARP L19, se diseñan y controlan en Grecia, y se usan en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW M54B25

Referencia OEM: 11 24 1 437 212.

¿Por qué es la solución más económica?

Romper una biela de origen cuesta mucho más que la biela: hay que sustituir las bielas Y los pistones, casi siempre dañados en el mismo momento, y controlar el cigüeñal, los casquillos y los cilindros. La factura de una simple vuelta al estado de fábrica se dispara, sin que el motor haya ganado ningún potencial.

Con un presupuesto equivalente, incluso inferior, un juego de bielas forjadas 4340 montado con pistones forjados da una fiabilidad y un margen de seguridad de otro orden, y deja una verdadera posibilidad de subir la potencia después. Es la solución que siguen los preparadores europeos desde hace más de quince años en los seis cilindros de esta familia.

A igual presupuesto: más fiabilidad, más potencial y más longevidad para el tren alternativo del M54B25.
