Bielles forgées BMW - 2.5L 24V - M54B25 pour pistons forgés

Le moteur BMW M54B25

Le M54B25 est un six cylindres en ligne essence de 2,5 litres (2494 cm³) produit par BMW de 2000 à 2006. Évolution directe du M52, il associe un bloc en aluminium, une distribution double VANOS (calage variable à l'admission et à l'échappement) et une admission à géométrie variable DISA. Avec un alésage de 84 mm pour une course de 75 mm, ce moteur atmosphérique à 24 soupapes délivre 192 ch et se distingue par son agrément de fonctionnement et la sonorité typique des six cylindres BMW.

On le retrouve sous le capot des Série 3 325i, 325Ci, 325ti et 325xi (E46), des Série 5 525i (E39, E60 et E61), du X3 2.5i (E83) ainsi que des Z3 et Z4 2.5i. Réputé fiable et souple, le M54B25 constitue une excellente base de préparation : montée en régime, augmentation de cylindrée ou ajout d'une suralimentation. Dès que la puissance augmente, le passage en bielles forgées sécurise le bas moteur et repousse les limites du bloc d'origine.

Les bielles forgées

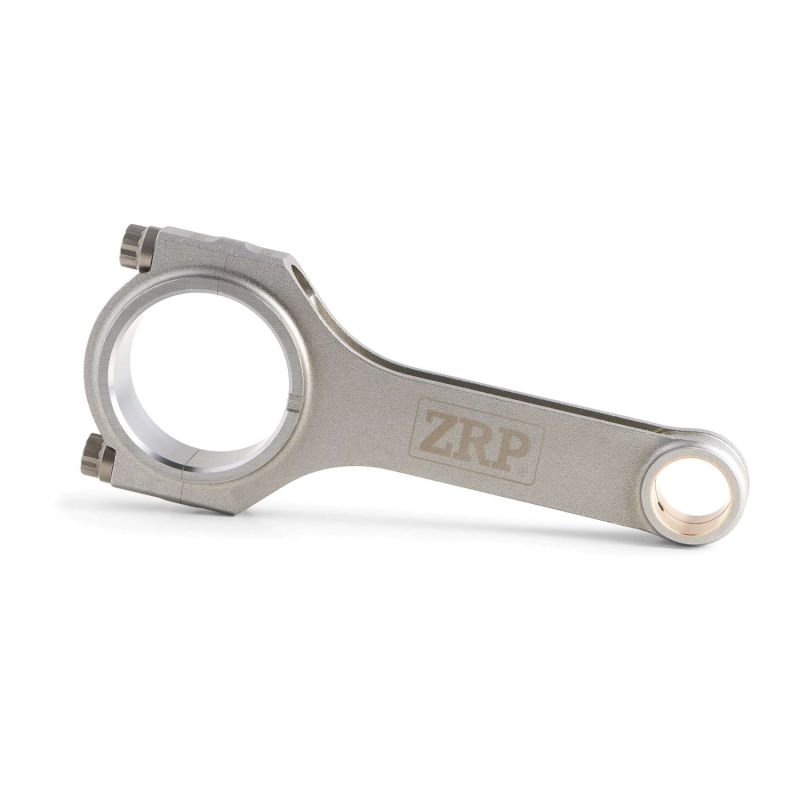

Le point de départ est la matière : un acier 4340 à haute résistance, forgé puis usiné, dont la structure obtenue par trempe et revenu donne à la fois une limite élastique élevée et une bonne endurance. C’est ce qui fiabilise le bas moteur du M54B25 dès que la puissance dépasse les valeurs d’origine, et ce qui devient indispensable lors d’un passage en pistons forgés, d’une montée en régime, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée. Le profil H de ZRP, 544 g pour un entraxe de 145 mm contre 140 mm d’origine, apporte en plus une rigidité de corps supérieure.

Ces bielles sont prévues pour les moteurs préparés, en suralimentation par turbocompresseur comme par compresseur volumétrique, et couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition. L’entraxe allongé de 145 mm suppose des pistons adaptés à cette géométrie.

Caractéristiques techniques des bielles forgées BMW M54B25

Couple de serrage et allongement

Tant que la précharge reste supérieure à l’effort de séparation, la vis ne voit aucune variation de charge : c’est précisément ce qui la protège de la fatigue. Dès que le serrage passe sous la plage, cette variation reprend son droit, la vis subit un cycle complet par tour et le chapeau se décolle imperceptiblement ; le coussinet est maté, le plan de joint se détériore, le jeu grandit et le film d’huile finit par rompre en charge. Trop serrée, la vis se retrouve dans son domaine plastique et perd elle aussi sa précharge, mais en abîmant en plus le logement de coussinet, qui se déforme, et la tête de bielle, qui s’ovalise et pince le coussinet. Sur les six bielles ZRP de ce M54B25, les couples et allongements du tableau ci-dessous, publiés par le fabricant de la visserie, valent respectivement pour l’ARP 2000 et l’ARP L19 en 3/8" : ils ne s’échangent pas. Le contrôle de l’allongement au comparateur reste la méthode de référence, avec le lubrifiant de montage ARP et la notice du kit comme documents de référence.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Les profils de bielle

Profil en H. Section plus large offrant une grande résistance à la flexion latérale comme à la compression. C'est un profil robuste et polyvalent, particulièrement adapté aux moteurs préparés fortement sollicités en couple et en pression cylindre, du circuit au drag.

Comment choisir sa visserie de bielle ?

La vis de bielle n’est jamais choisie au hasard : sa nuance fixe la limite élastique et la résistance à la traction, son traitement thermique en assure l’homogénéité de la peau au cœur, et le roulage des filets, réalisé après ce traitement, écrouit le fond de filet, seule zone où une fissure de fatigue prend naissance. Vient enfin la question chimique : selon la nuance, la vis tolère ou non l’humidité et l’hydrogène. Sur ce M54B25 à bielles de 145 mm d’entraxe, la visserie est proposée en 3/8"-38 mm dans deux grades ; choisissez d’après la puissance et le régime, puis serrez à l’allongement mesuré.

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) reste la valeur sûre en haute performance. Sa tenue s’apprécie par cylindre et par diamètre de vis : environ 200 ch par cylindre en 3/8", avec des régimes admis jusqu’à 8 500 tr/min. Il s’emploie aussi bien en circuit, trackday, drift, rallye, drag qu’en course de côte, pour une combinaison de robustesse et de fiabilité qui ne demande aucune précaution de stockage.

ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) prend le relais sur les moteurs les plus sollicités : forte suralimentation, hauts régimes prolongés et pression cylindre élevée. Les seuils passent à environ 250 ch par cylindre en 3/8", avec des régimes admis jusqu’à 10 000 tr/min, pour les préparations grosse puissance en drag, drift, rallye et circuit. Sensible à la corrosion et à la fragilisation par l’hydrogène, il se conserve et se monte huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP : marque grecque de bielles forgées hautes performances, fabriquées par Drakos Engineering à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée pour rester fiable à haut régime. Disponibles ici en profil en I et livrées avec visserie ARP 2000 ou ARP L19, elles sont conçues et contrôlées en Grèce, et utilisées en rallye, sur circuit comme en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW M54B25

Référence OEM : 11 24 1 437 212.

Pourquoi c'est la solution la plus économique ?

Casser une bielle d’origine coûte bien plus que la bielle : il faut remplacer les bielles ET les pistons, presque toujours endommagés au même moment, contrôler le vilebrequin, les coussinets et l’alésage. La facture d’une simple remise à l’état d’usine s’envole, sans que le moteur ait gagné le moindre potentiel.

À budget équivalent, voire inférieur, un jeu de bielles forgées 4340 monté avec des pistons forgés donne une fiabilité et une marge de sécurité d’un autre ordre, et laisse une vraie possibilité de faire évoluer la puissance ensuite. C’est la solution retenue par les préparateurs européens depuis plus de quinze ans sur les six cylindres de cette famille.

À budget égal : plus de fiabilité, plus de potentiel et plus de longévité pour l’attelage mobile du M54B25.
