Bielle forgiate BMW - 2.5L 24V - M54B25 per pistoni forgiati

Il motore BMW M54B25

L'M54B25 è un sei cilindri in linea a benzina da 2,5 litri (2494 cm³) prodotto da BMW dal 2000 al 2006. Evoluzione diretta dell'M52, abbina un basamento in alluminio, la doppia fasatura variabile VANOS (su aspirazione e scarico) e il collettore di aspirazione a geometria variabile DISA. Con alesaggio di 84 mm e corsa di 75 mm, questo motore aspirato a 24 valvole eroga 192 CV e si distingue per la dolcezza di funzionamento e il sound tipico dei sei cilindri in linea BMW.

Equipaggia numerosi modelli della casa: Serie 3 325i, 325Ci, 325ti e 325xi (E46), Serie 5 525i (E39, E60 ed E61), la X3 2.5i (E83) oltre a Z3 e Z4 2.5i. Apprezzato per affidabilità e fluidità, l'M54B25 è un'ottima base di preparazione: aumento del regime, della cilindrata o sovralimentazione. Appena la potenza cresce, il passaggio alle bielle forgiate mette in sicurezza il monoblocco e amplia i limiti del blocco di serie.

Le bielle forgiate

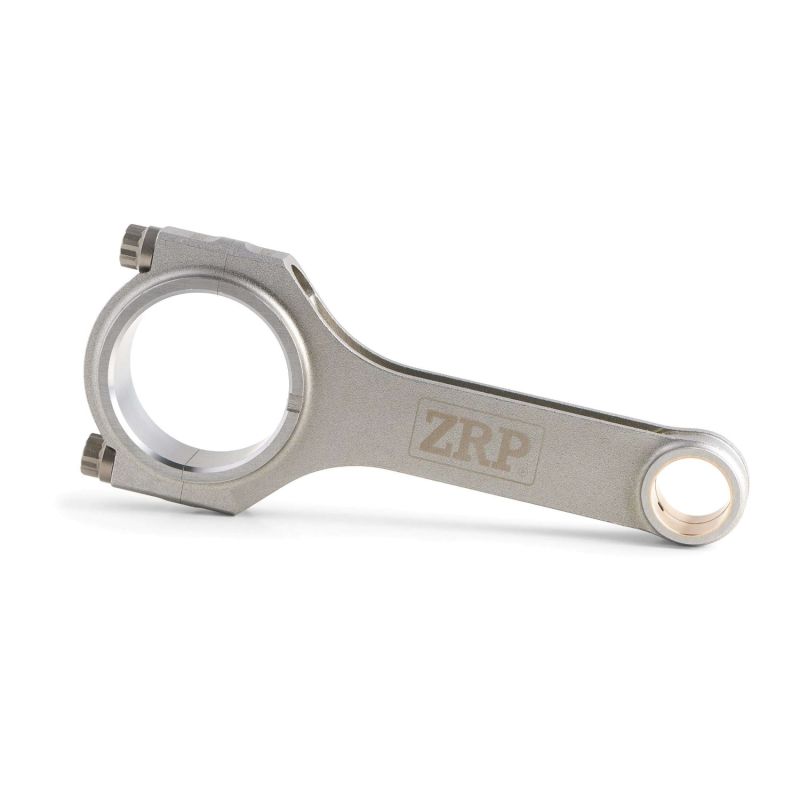

Il punto di partenza è la materia: un acciaio 4340 ad alta resistenza, forgiato e poi lavorato, la cui struttura ottenuta con tempra e rinvenimento dà insieme un limite elastico elevato e una buona resistenza nel tempo. È ciò che rende affidabile il basamento del M54B25 appena la potenza supera i valori di serie, e ciò che diventa indispensabile al passaggio a pistoni forgiati, a un aumento del regime, a una pressione di sovralimentazione più alta o a un guadagno di cilindrata. Il profilo H di ZRP, 544 g con un interasse di 145 mm contro i 140 mm di origine, aggiunge una rigidità del fusto superiore.

Queste bielle sono previste per i motori preparati, con turbocompressore come con compressore volumetrico, e coprono tutte le discipline: rally, drift, drag, pista e track day, cronoscalata, time attack. Accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al basamento da competizione. L’interasse allungato di 145 mm presuppone pistoni adatti a questa geometria.

Caratteristiche tecniche delle bielle forgiate BMW M54B25

Couple de serrage et allongement

Finché il precarico resta superiore alla forza di separazione, la vite non subisce alcuna variazione di carico: è proprio questo che la protegge dalla fatica. Appena il serraggio scende sotto l’intervallo, quella variazione ritorna, la vite subisce un ciclo completo a ogni giro e il cappello si stacca in modo impercettibile; la bronzina si mata, il piano di appoggio si deteriora, il gioco cresce e il film d’olio finisce per rompersi sotto carico. Serrata troppo, la vite si ritrova nel campo plastico e perde anch’essa il precarico, ma danneggia inoltre la sede della bronzina, che si deforma, e la testa di biella, che si ovalizza e stringe la bronzina. Sulle sei bielle ZRP di questo M54B25, le coppie e gli allungamenti della tabella qui sotto, pubblicati dal costruttore della viteria, valgono rispettivamente per ARP 2000 e ARP L19 da 3/8": non sono interscambiabili. Il controllo dell’allungamento con comparatore resta il metodo di riferimento, con il lubrificante di montaggio ARP e le istruzioni del kit come documenti di riferimento.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

Profilo H-Beam. Sezione più ampia che offre grande resistenza alla flessione laterale e alla compressione. Un profilo robusto e versatile, particolarmente adatto ai motori elaborati molto sollecitati in coppia e in pressione di cilindro, dal circuito al drag.

Come scegliere la viteria di biella?

Una vite di biella non si sceglie mai a caso: la sua designazione fissa il limite elastico e la resistenza alla trazione, il suo trattamento termico ne assicura l’omogeneità dalla superficie al cuore, e la rullatura della filettatura, eseguita dopo quel trattamento, incrudisce il fondo del filetto, l’unica zona dove nasce una cricca da fatica. Viene infine la questione chimica: secondo la designazione, la vite tollera o no umidità e idrogeno. Su questo M54B25 con bielle da 145 mm di interasse, la viteria è proposta in 3/8"-38 mm in due classi; scegliete in base a potenza e regime, poi serrate sull’allungamento misurato.

ARP 2000 (resistenza a trazione di circa 220 000 psi, ~1 517 MPa) resta la scelta sicura ad alte prestazioni. La tenuta si valuta per cilindro e per diametro della vite: circa 200 CV per cilindro in 3/8", con regimi ammessi fino a 8 500 giri/min. Si presta tanto al circuito, al trackday, al drift, al rally, al drag quanto alla cronoscalata, con un connubio di resistenza e affidabilità che non richiede precauzioni di stoccaggio.

ARP L19 (resistenza a trazione di circa 260 000 psi, ~1 793 MPa) subentra sui motori più sollecitati: forte sovralimentazione, regimi alti prolungati ed elevata pressione in camera. Le soglie passano a circa 250 CV per cilindro in 3/8", con regimi ammessi fino a 10 000 giri/min, per preparazioni di grande potenza in drag, drift, rally e circuito. Sensibile alla corrosione e all’infragilimento da idrogeno, si conserva e si monta lubrificato, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

I marchi proposti

ZRP : marchio greco di bielle forgiate ad alte prestazioni, prodotte da Drakos Engineering ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata per restare affidabile ad alto regime. Disponibili qui in profilo I-Beam e fornite con viteria ARP 2000 o ARP L19, sono progettate e controllate in Grecia e utilizzate nel rally, in pista e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW M54B25

I veicoli della tabella seguente escono di fabbrica con il motore BMW 2.5L 24V M54B25. Confermate il diametro dello spinotto e l’interasse delle vostre bielle prima di ordinare.

Riferimento OEM: 11 24 1 437 212.

Perché è la soluzione più conveniente

Rompere una biella di origine costa molto più della biella: bisogna sostituire le bielle E i pistoni, quasi sempre danneggiati nello stesso momento, e controllare albero motore, bronzine e alesaggi. Il conto di un semplice ripristino allo stato di fabbrica esplode, senza che il motore abbia guadagnato il minimo potenziale.

A budget equivalente, se non inferiore, un set di bielle forgiate 4340 montato con pistoni forgiati dà un’affidabilità e un margine di sicurezza di un altro ordine, e lascia una vera possibilità di far crescere la potenza in seguito. È la soluzione adottata dai preparatori europei da più di quindici anni sui sei cilindri di questa famiglia.

A pari budget: più affidabilità, più potenziale e più durata per il manovellismo del M54B25.
