Gesmede drijfstangen BMW - 2.5L 24V - M54B25 voor gesmede zuigers

De BMW M54B25 motor

De M54B25 is een 2,5-liter (2494 cc) zes-in-lijn benzinemotor die BMW van 2000 tot 2006 bouwde. Als directe doorontwikkeling van de M52 combineert hij een aluminium blok, dubbele VANOS variabele kleptiming (op in- en uitlaat) en het DISA variabele inlaatspruitstuk. Met een boring van 84 mm en een slag van 75 mm levert deze atmosferische 24-kleppenmotor 192 pk en valt hij op door zijn loopcultuur en het typische geluid van de BMW zescilinders.

Hij ligt in talrijke modellen: 3-serie 325i, 325Ci, 325ti en 325xi (E46), 5-serie 525i (E39, E60 en E61), de X3 2.5i (E83) en de Z3 en Z4 2.5i. De als betrouwbaar en soepel bekendstaande M54B25 vormt een uitstekende basis voor opbouw: hoger toerental, meer cilinderinhoud of drukvulling. Zodra het vermogen stijgt, beschermt de overstap naar gesmede drijfstangen het onderblok en verlegt de grenzen van het standaardblok.

De gesmede drijfstangen

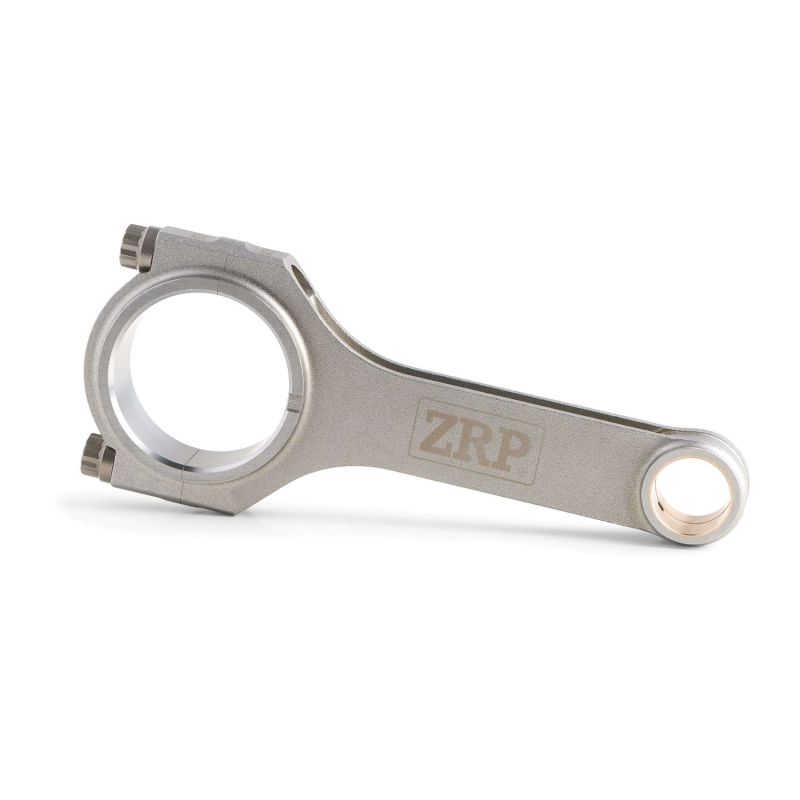

Het vertrekpunt is het materiaal: een hoogvast 4340-staal, gesmeed en daarna verspaand, waarvan de door harden en ontlaten verkregen structuur zowel een hoge rekgrens als een goede duurzaamheid geeft. Dat maakt het onderblok van de M54B25 betrouwbaar zodra het vermogen boven standaard uitkomt, en dat wordt onmisbaar bij de overstap op gesmede zuigers, bij een hoger toerental, bij meer laaddruk of bij een grotere cilinderinhoud. Het H-profiel van ZRP, 544 g bij een hart-op-hartafstand van 145 mm tegenover 140 mm origineel, voegt er een hogere stijfheid van de steel aan toe.

Deze drijfstangen zijn bedoeld voor getunede motoren, met turbocompressor of met mechanische compressor, en dekken alle disciplines: rally, drift, drag, circuit en rijdagen, heuvelklim, time attack. Ze begeleiden Stage 2-, Stage 3- en Stage 4+-opbouwen, tot het wedstrijdblok. De verlengde hart-op-hartafstand van 145 mm vraagt zuigers die op die geometrie zijn afgestemd.

Technische specificaties van de gesmede drijfstangen BMW M54B25

Couple de serrage et allongement

Zolang de voorspanning boven de scheidingskracht blijft, ziet de bout geen enkele lastvariatie: precies dat beschermt hem tegen vermoeiing. Zodra het aandraaien onder het bereik zakt, komt die variatie terug, ondergaat de bout per omwenteling een volledige cyclus en heft de kap onmerkbaar af; de lagerschaal wordt uitgeslagen, het deelvlak verslechtert, de speling groeit en de oliefilm breekt uiteindelijk onder belasting. Te vast aangehaald komt de bout in zijn plastische gebied en verliest hij ook zijn voorspanning, maar beschadigt hij bovendien de lagerzitting, die vervormt, en het grote oog, dat ovaal wordt en de lagerschaal klemt. Op de zes ZRP-drijfstangen van deze M54B25 gelden de aanhaalmomenten en rekwaarden in de tabel hieronder, gepubliceerd door de fabrikant van de boutenset, respectievelijk voor ARP 2000 en ARP L19 in 3/8": ze zijn niet uitwisselbaar. De rekcontrole met meetklok blijft de referentiemethode, met ARP-montagesmering en de handleiding van de set als leidende documenten.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

H-Beam-profiel. Bredere doorsnede met hoge weerstand tegen zijdelingse buiging en compressie. Een robuust, veelzijdig profiel, bijzonder geschikt voor opgevoerde motoren die zwaar belast worden op koppel en cilinderdruk, van circuit tot drag.

Hoe kies je je drijfstangbouten?

Een drijfstangbout wordt nooit willekeurig gekozen: zijn staalsoort bepaalt de rekgrens en de treksterkte, zijn warmtebehandeling maakt hem gelijkmatig van huid tot kern, en het rollen van de schroefdraad, ná die behandeling uitgevoerd, verstevigt de draadvoet, de enige zone waar een vermoeiingsscheur ontstaat. Dan volgt de chemische vraag: afhankelijk van de soort verdraagt de bout vocht en waterstof of niet. Op deze M54B25 met drijfstangen van 145 mm worden de bouten in 3/8"-38 mm in twee kwaliteiten aangeboden; kies naar vermogen en toerental, en zet daarna vast op gemeten rek.

ARP 2000 (treksterkte van ongeveer 220.000 psi, ~1.517 MPa) blijft de veilige keuze bij hoge prestaties. De belastbaarheid wordt per cilinder en per boutdiameter beoordeeld: ongeveer 200 pk per cilinder bij 3/8", met toerentallen toegestaan tot 8.500 tpm. Hij is even geschikt voor circuit, trackday, drift, rally, drag als heuvelklim, met een mix van sterkte en betrouwbaarheid zonder opslagvoorzorgen.

ARP L19 (treksterkte van ongeveer 260.000 psi, ~1.793 MPa) neemt het over bij de zwaarst belaste motoren: sterke drukvulling, langdurig hoge toerentallen en hoge cilinderdruk. De drempels gaan naar ongeveer 250 pk per cilinder bij 3/8", met toerentallen toegestaan tot 10.000 tpm, voor krachtige projecten in drag, drift, rally en circuit. Gevoelig voor corrosie en waterstofbrosheid, wordt hij geolied bewaard en gemonteerd, beschermd tegen vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP : Grieks merk van hoogwaardige gesmede drijfstangen, vervaardigd door Drakos Engineering in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd om betrouwbaar te blijven bij hoog toerental. Hier verkrijgbaar in I-Beam-profiel en geleverd met ARP 2000- of ARP L19-bouten, worden ze in Griekenland ontworpen en gecontroleerd en gebruikt in rally, op het circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de BMW M54B25 motor

De voertuigen in de tabel hieronder verlaten de fabriek met de BMW 2.5L 24V M54B25-motor. Bevestig de zuigerpendiameter en de hartafstand van uw drijfstangen voordat u bestelt.

OEM-referentie: 11 24 1 437 212.

Waarom dit de voordeligste oplossing is

Een originele drijfstang breken kost veel meer dan de drijfstang: zowel de drijfstangen ALS de zuigers, vrijwel altijd op hetzelfde moment beschadigd, moeten worden vervangen, en krukas, lagerschalen en cilinderboringen moeten worden gecontroleerd. De rekening voor een simpele terugkeer naar de fabriekstoestand vliegt omhoog, zonder dat de motor enig potentieel heeft gewonnen.

Voor een gelijk of zelfs lager budget geeft een set gesmede 4340-drijfstangen met gesmede zuigers een betrouwbaarheid en een veiligheidsmarge van een andere orde, en laat het een echte mogelijkheid om het vermogen later te verhogen. Het is al meer dan vijftien jaar de weg van Europese motorbouwers op de zescilinders van deze familie.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel en meer levensduur voor het drijfwerk van de M54B25.
