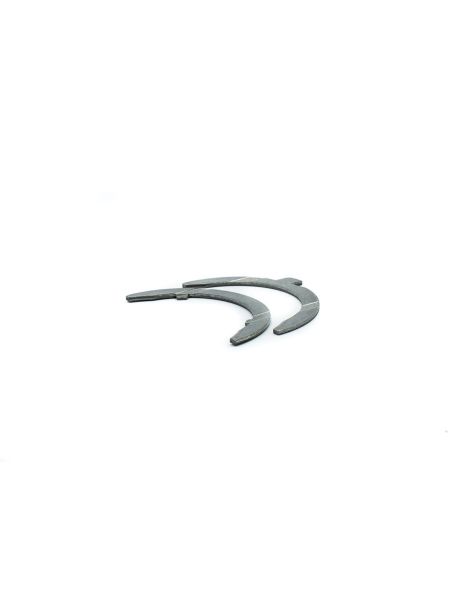

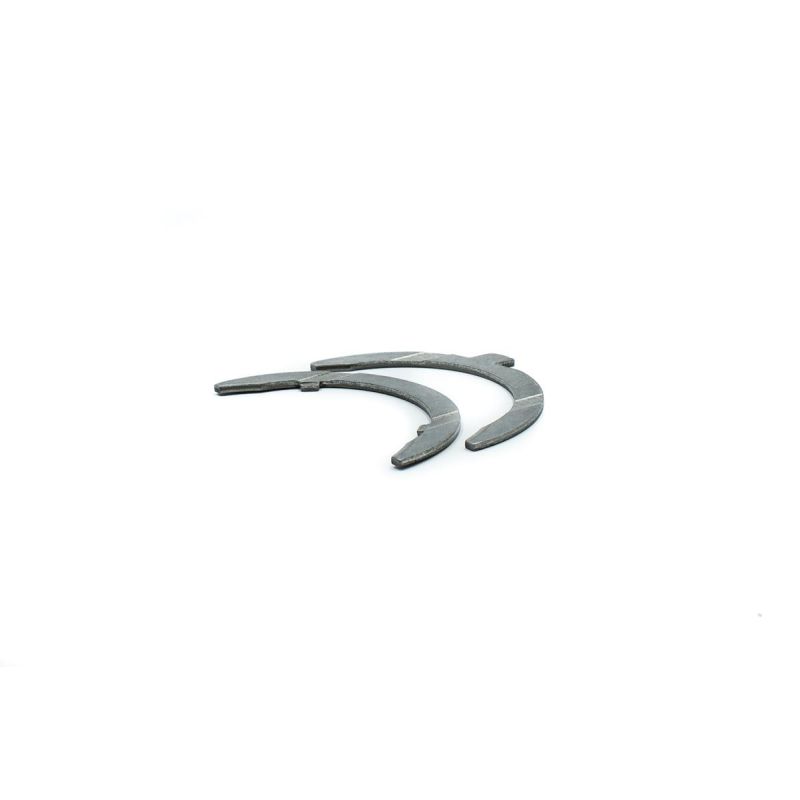

Anlaufscheiben Kurbelwelle Toyota 1ZZ-FE 2ZZ-GE 1NZ-FE 2NZ-FE

Die Benzinmotoren Toyota ZZ und NZ

Die Vierzylinder-Benzinmotoren von Toyota der Familien ZZ (1ZZ-FE, 2ZZ-GE, 3ZZ-FE, 4ZZ-FE) und NZ (1NZ-FE, 1NZ-FXE, 2NZ-FE) sind unter anderem im Toyota Corolla, Auris, Avensis, Yaris, Celica, MR2, Prius und Matrix verbaut. Die ZZ-Motoren (1,8 Liter, von 1997 bis 2008 gebaut) und die NZ-Motoren (1,3 und 1,5 Liter) sind Reihenvierzylinder mit Aluminiumblock, zwei obenliegenden Nockenwellen, 4 Ventilen pro Zylinder und Steuerkette.

Anlaufscheiben (Axiallager)

Anlaufscheiben nehmen den Kupplungsdruck auf und bestimmen das Axialspiel der Kurbelwelle. Bei einem getunten Motor mit verstärkter Kupplung steigt dieser Druck. Die unbeschichtete ACL-Version stellt die Anlaufscheiben auf das Originalmaß zurück. Die King-Version aus bleifreiem Aluminium Al20Sn1Cu ist vom Hersteller als den Vorgaben des Fahrzeugherstellers entsprechend oder besser zertifiziert.

Die Kurbelwelle wird zwischen diesen Halbscheiben gehalten, die ihre Bewegung in Achsrichtung begrenzen. Bei jedem Auskuppeln drückt die Kupplung sie dagegen, und die Anlauffläche arbeitet dann auf einem dünnen Ölfilm. Sind die Scheiben verschlissen, wächst das Axialspiel: Die Kurbelwelle wandert, und ihre eigenen Anlaufflächen werden ebenfalls beschädigt.

Technische Daten

Technischer Leitfaden

Nur eine Seite jeder Halbscheibe trägt Schmiernuten: Sie liegt an der Kurbelwelle an, die glatte Seite am Block oder am Lagerdeckel. Falsch herum eingebaut, schmiert die Scheibe die Anlauffläche der Kurbelwelle nicht mehr, die dann sehr schnell verschleißt.

Bestreichen Sie beim Einbau die kurbelwellenseitige Fläche mit Montagefett, prüfen Sie, dass die Halbscheiben im Block bündig sitzen, setzen Sie den Deckel ohne Gewalt auf und ziehen Sie ihn nach Herstellervorgabe an. Messen Sie abschließend das Axialspiel mit einer Messuhr und prüfen Sie es gegen den Herstellerwert.

Die beiden Marken

	ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949.
	King Engine Bearings, israelischer Hersteller von Motorlagern seit den 1960er-Jahren. Die Anlaufscheiben seiner Reihe OE Replacement (AM) bestehen aus bleifreiem Aluminium.

Aufbau und Vorteile

Fahrzeugkompatibilität

Diese Anlaufscheiben passen zu den Benzinmotoren von Toyota (Motorcodes 1NZ-FE, 1NZ-FXE, 1ZZ-FE, 2NZ-FE, 2ZZ-GE, 3ZZ-FE und 4ZZ-FE) folgender Fahrzeuge:
