Aanloopringen krukas Toyota 1ZZ-FE 2ZZ-GE 1NZ-FE 2NZ-FE

De benzinemotoren Toyota ZZ en NZ

De viercilinder benzinemotoren van Toyota uit de families ZZ (1ZZ-FE, 2ZZ-GE, 3ZZ-FE, 4ZZ-FE) en NZ (1NZ-FE, 1NZ-FXE, 2NZ-FE) zitten onder meer in de Toyota Corolla, Auris, Avensis, Yaris, Celica, MR2, Prius en Matrix. De ZZ-motoren (1.8 liter, gebouwd van 1997 tot 2008) en de NZ-motoren (1.3 en 1.5 liter) zijn lijnviercilinders met aluminium blok, twee bovenliggende nokkenassen, 4 kleppen per cilinder en een distributieketting.

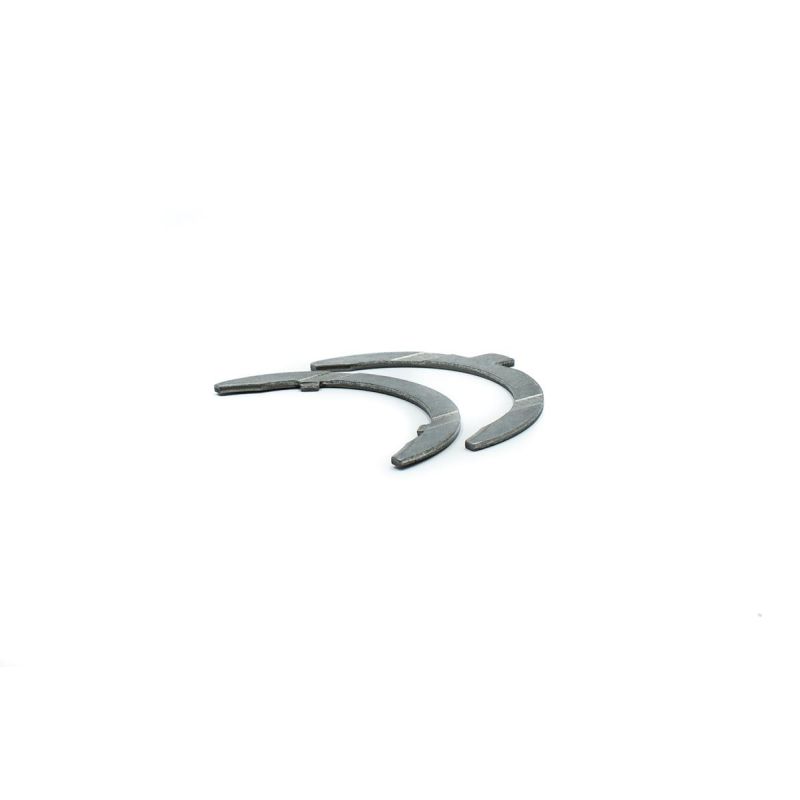

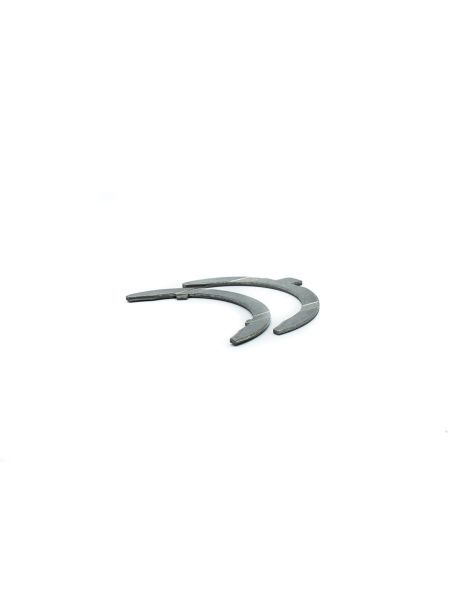

Aanloopringen (druklagers)

Aanloopringen vangen de druk van de koppeling op en bepalen de axiale speling van de krukas. Op een getunede motor met versterkte koppeling neemt deze druk toe. De ACL-uitvoering zonder coating brengt de aanloopringen terug op de originele maat. De King-uitvoering, van loodvrij aluminium Al20Sn1Cu, is door de fabrikant gecertificeerd als gelijk aan of beter dan de specificaties van de constructeur.

De krukas wordt tussen deze halve ringen gehouden, die zijn verplaatsing in de lengterichting beperken. Bij elke ontkoppeling drukt de koppeling hem ertegen, en het aanloopvlak werkt dan op een dunne oliefilm. Versleten ringen laten de axiale speling toenemen: de krukas verschuift en zijn eigen aanloopvlakken raken op hun beurt beschadigd.

Technische kenmerken

Technische gids

Slechts één zijde van elke halve ring heeft smeergroeven: die komt tegen de krukas, de gladde zijde tegen het blok of het lagerdeksel. Omgekeerd gemonteerd smeert de ring het aanloopvlak van de krukas niet meer, dat dan zeer snel slijt.

Smeer bij de montage de zijde aan de krukaskant in met montagevet, controleer dat de halve ringen in het blok vlak liggen, plaats het deksel zonder te forceren en draai het aan volgens de procedure van de fabrikant. Meet tot slot de axiale speling met een meetklok en vergelijk die met de waarde van de fabrikant.

De twee merken

	ACL Bearing Company, Australische fabrikant van hoogwaardige motorlagers sinds 1949.
	King Engine Bearings, Israëlische fabrikant van motorlagers sinds de jaren 1960. De aanloopringen van zijn OE Replacement-reeks (AM) zijn van loodvrij aluminium.

Constructie en voordelen

Voertuigcompatibiliteit

Deze aanloopringen passen op de benzinemotoren van Toyota (motorcodes 1NZ-FE, 1NZ-FXE, 1ZZ-FE, 2NZ-FE, 2ZZ-GE, 3ZZ-FE en 4ZZ-FE) van de volgende voertuigen:
