Gesmede drijfstangen Honda K24 2.4 16V i-VTEC (Accord, CR-V) voor smeedzuigers

De Honda K24-motor (2.4 16V i-VTEC)

De K24 is de grootste atmosferische viercilinder uit Honda's K-familie: 2,4 L (2354 cc), zestien kleppen, dubbele bovenliggende nokkenas en variabele i-VTEC-timing. Zijn lange slag van 99 mm levert een royaal koppel in het middengebied, terwijl de meest ontwikkelde uitvoeringen (de Acura TSX K24A2, de K24A3) standaard meer dan 200 pk halen; hij zit in de Honda Accord VII, CR-V III, Element en Acura TSX. Zijn cilinderinhoud maakt hem ook tot een geliefde basis voor tuners, of het nu gaat om een hoogtoerige atmosferische opbouw, een stroker of vooral een turbo-ombouw waar hij flink wat vermogen verdraagt. Zodra de cilinderdruk en de massakrachten stijgen, worden de standaard gesinterde drijfstangen de zwakke schakel van het bewegende deel en bedreigen ze het hele blok. Ze vervangen door gewicht-gepaarde gesmede drijfstangen is de onmisbare eerste stap naar een betrouwbare K24, of het doel nu koppel, hoog toerental of drukvulling is.

De gesmede drijfstangen

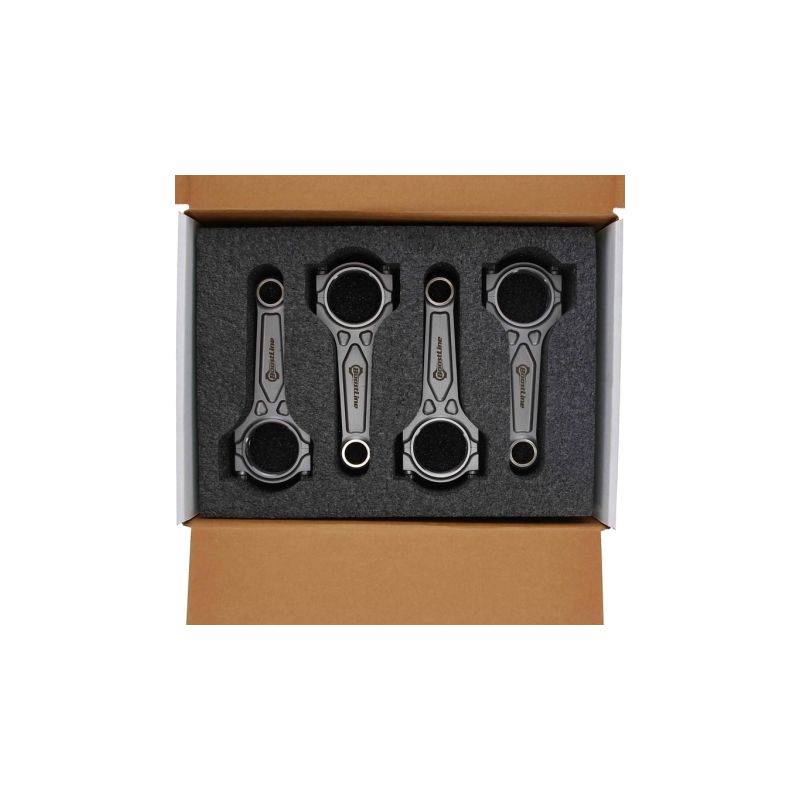

Warm gesmeed en met precisie bewerkt, weerstaan deze drijfstangen druk-, buig- en vermoeiingsbelastingen die ver uitgaan boven wat de standaard gesinterde K24-drijfstangen verdragen. Ze voldoen aan elk veeleisend gebruik: circuit, time attack, drift, drag, rally en heuvelklim. Afhankelijk van de opbouw passen ze bij een op compressie en toerental geoptimaliseerde atmosferische K24 én bij een Stage 2-, Stage 3- of Stage 4-ombouw met turbo of compressor, waar het hoge koppel van de 2,4 de drijfstangen zwaar belast. Geleverd als complete set van 4 en gewicht-gepaard, houden ze het bewegende deel in balans en de motor gelijkmatig draaiend. Alle behouden de zuigerpen van 22 mm van de K24, voor een hart-op-hart-afstand van 152 mm.

Technische specificaties van de K24 gesmede drijfstangen (pen 22 mm, hart-op-hart 152 mm)

Aanhaalmoment en rek

Bij deze drijfstangen wordt het aandraaien gestuurd via de boutrek, gemeten met een meetklok, en niet alleen via het koppel. De onderstaande waarden zijn richtwaarden: volg altijd de handleiding van de boutfabrikant.

Technische gids gesmede drijfstangen

Gesmeed 4340-staal

Het lichaam van deze drijfstangen is gesmeed uit 4340, een laaggelegeerd nikkel-chroom-molybdeenstaal dat als referentie geldt voor alle hoogwaardige drijfstangen. Gesmeed, daarna gehard en ontlaten, vertoont het een ononderbroken vezelstructuur die zorgt voor hoge treksterkte en een opmerkelijke vermoeiingsweerstand, twee doorslaggevende troeven op een K24 die op koppel en toerental wordt belast. Vergeleken met een standaard gesinterde drijfstang, vooral op productiekosten ontworpen, biedt een gesmede 4340-drijfstang ongeveer +19% vloeigrens, +8% treksterkte en +19 tot +37% vermoeiingsweerstand. Die sterktereserve is precies wat zonder breuk de drukpieken en massakrachten van een zware of drukgevulde K24 opvangt.

Het drijfstangprofiel

Drie profielfamilies dekken het gamma: de H (Manley), veelzijdig; de geoptimaliseerde Wössner I en zijn versterkte I-HD-versie (ZRP, Manley); en de Boostline I-3P voor de zwaarste opbouwen. Voor elke referentie geeft de specificatietabel de hart-op-hart-afstand, de diameter en breedte van het grote oog en het gewicht, om te kiezen op koppel-, toerental- en vermogensdoel.

	H-profiel: H-balk aangeboden door Manley; de twee vlakke flanken geven een uitstekende buigstijfheid bij een beheerste massa, een veelzijdige, beproefde keuze op atmosferische en licht drukgevulde K24-opbouwen.

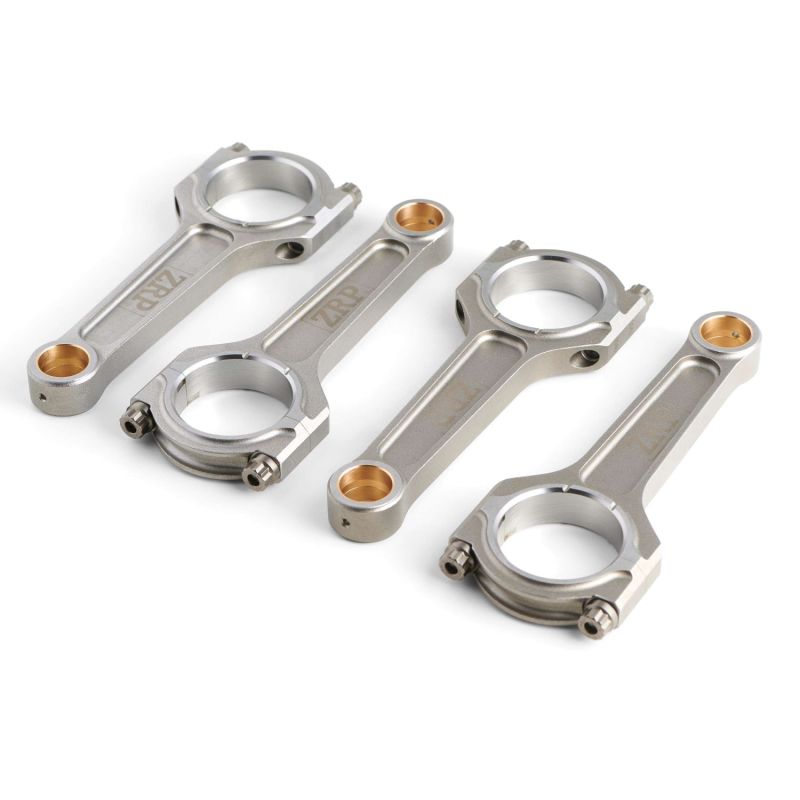

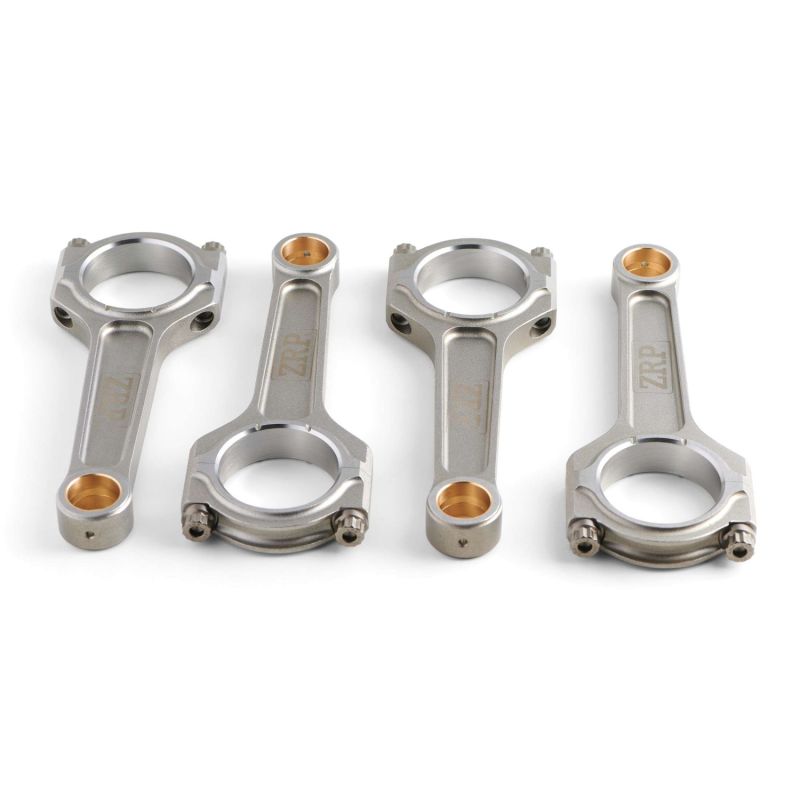

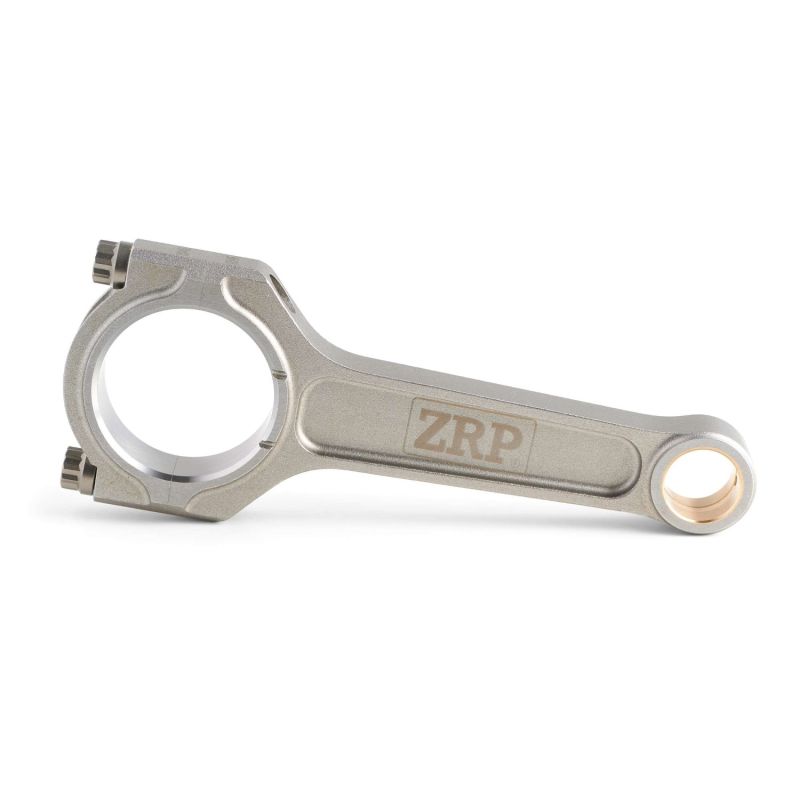

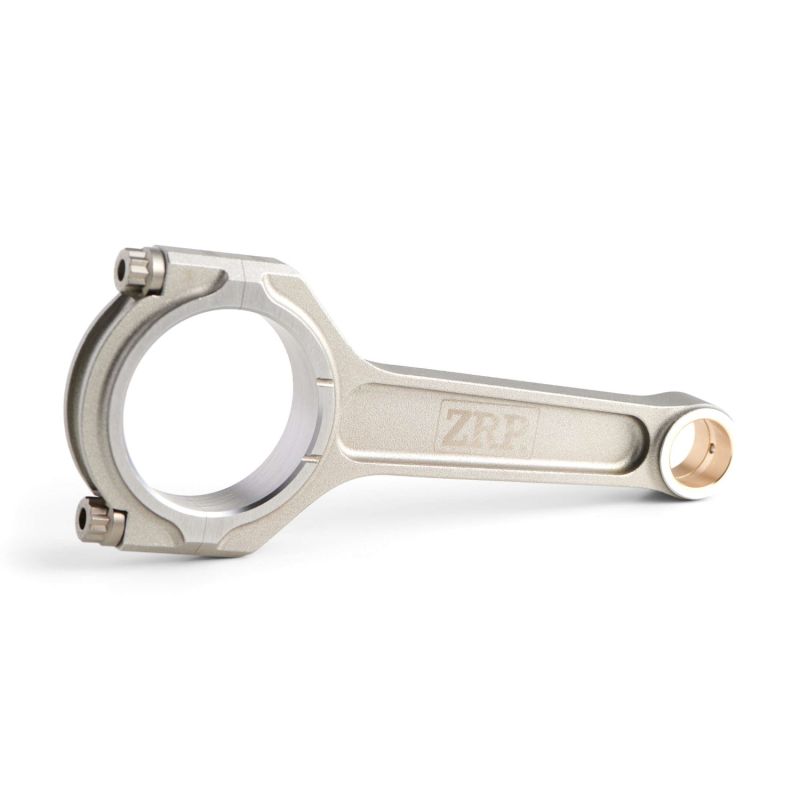

	I- en I-HD-profielen: I-balk aangeboden door Wössner (A-Beam, geoptimaliseerd en compact) en door ZRP (referentie R-HON-017), met een versterkte I-HD-uitvoering (Heavy Duty) van ZRP en Manley; licht en sterk, bevoordeelt het de drukweerstand, ideaal voor een K24 opgevoerd in toerental of zwaar belast.

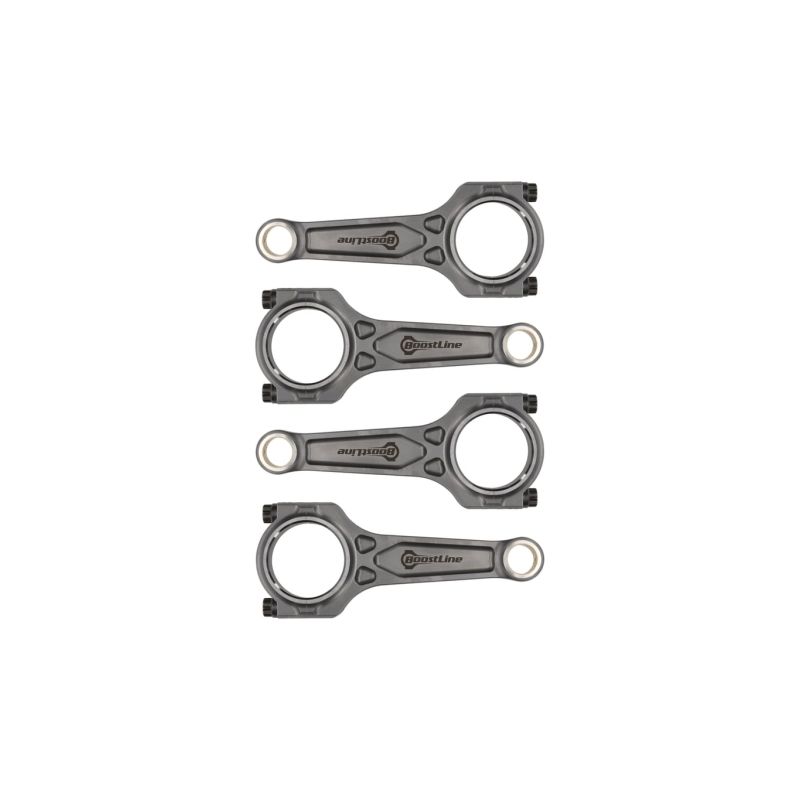

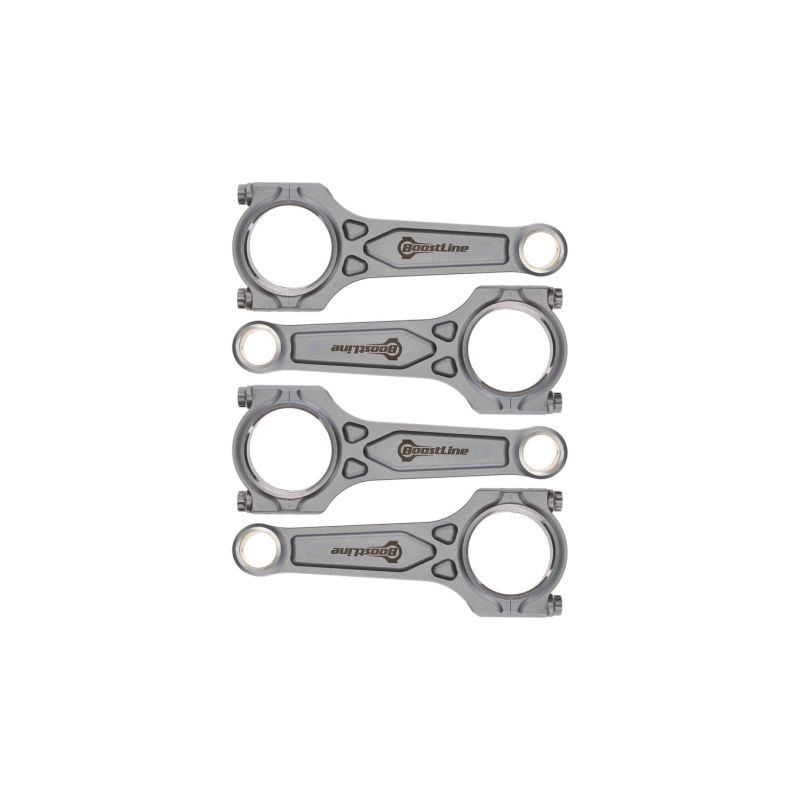

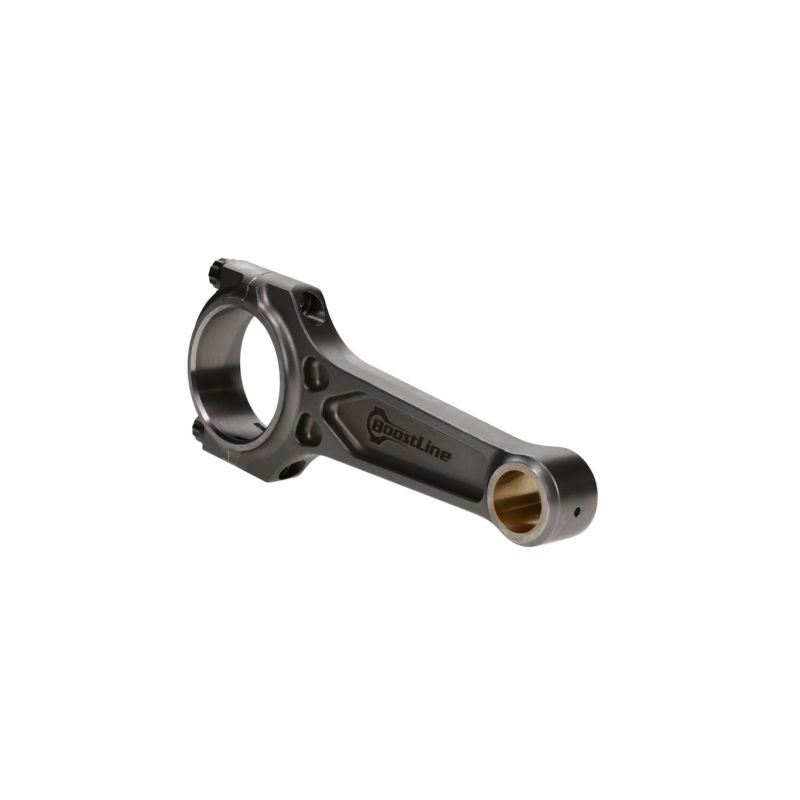

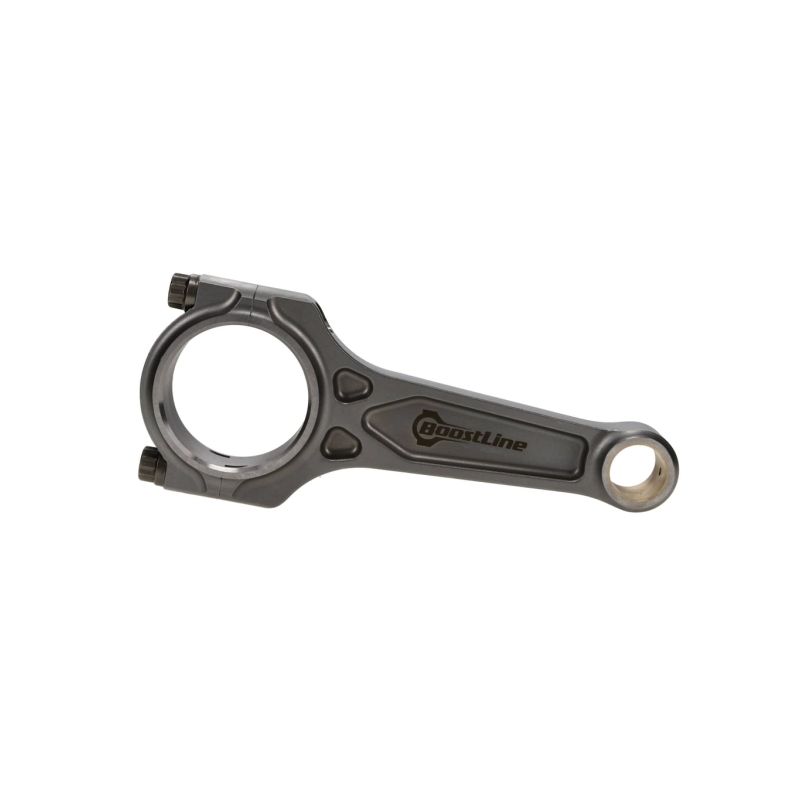

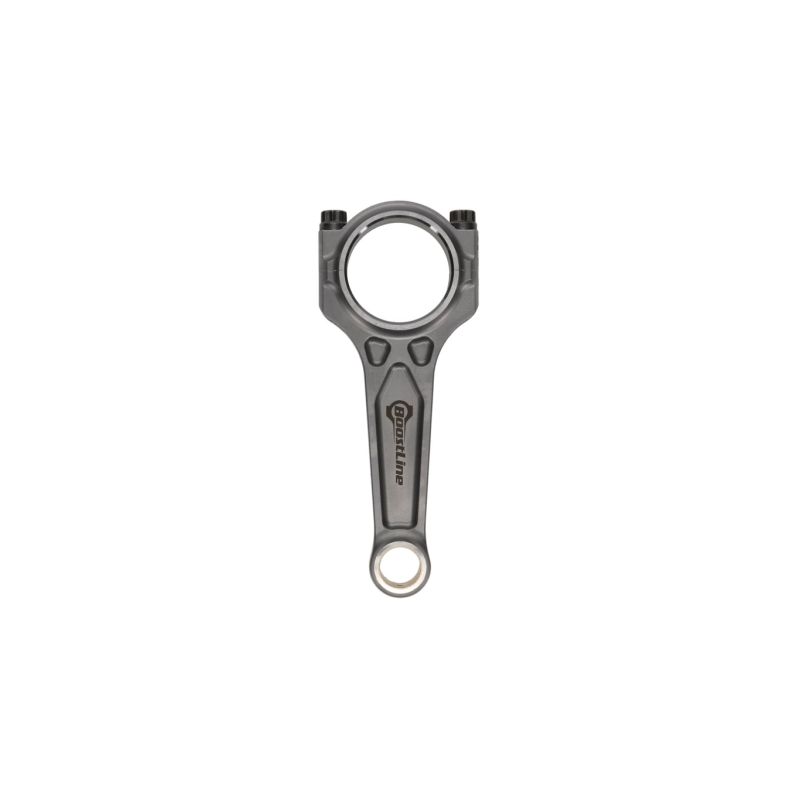

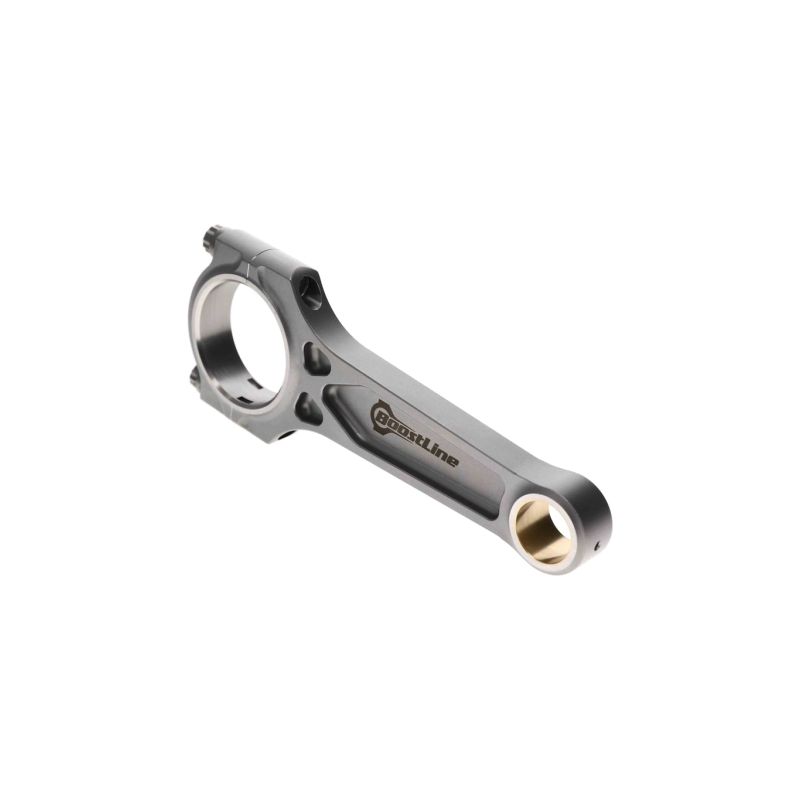

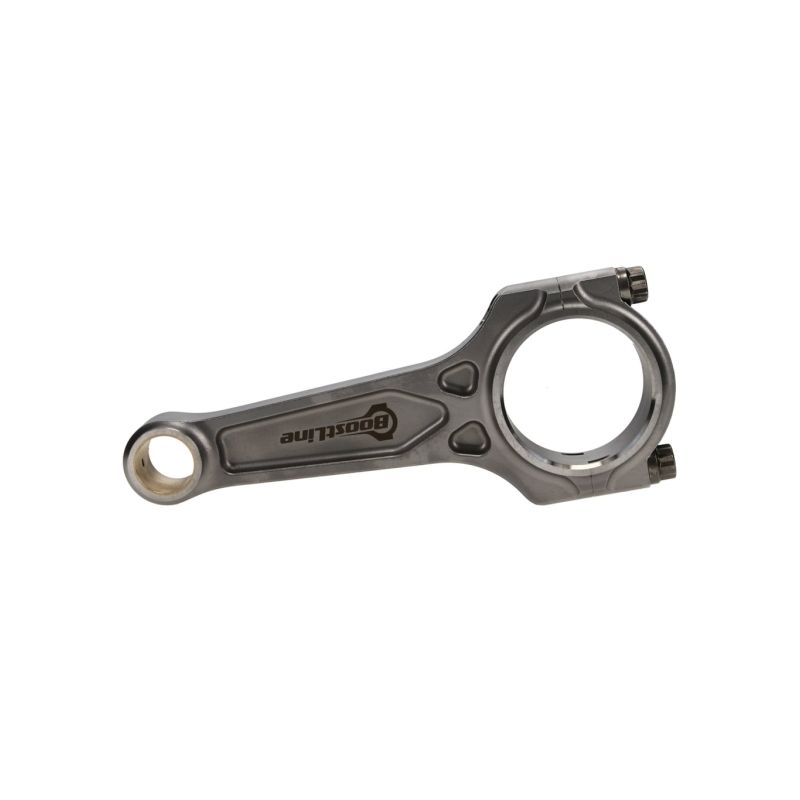

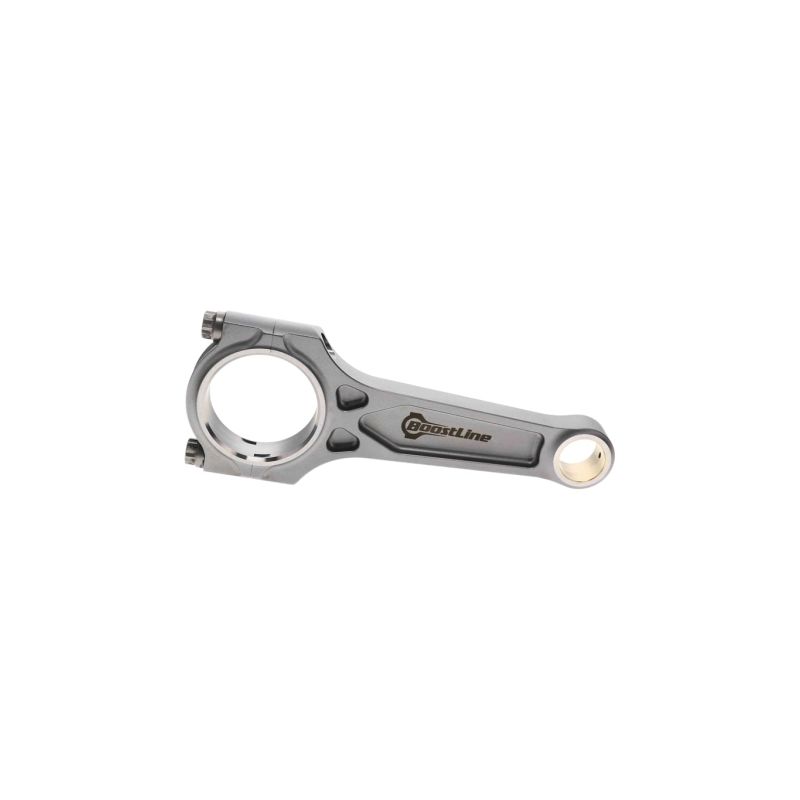

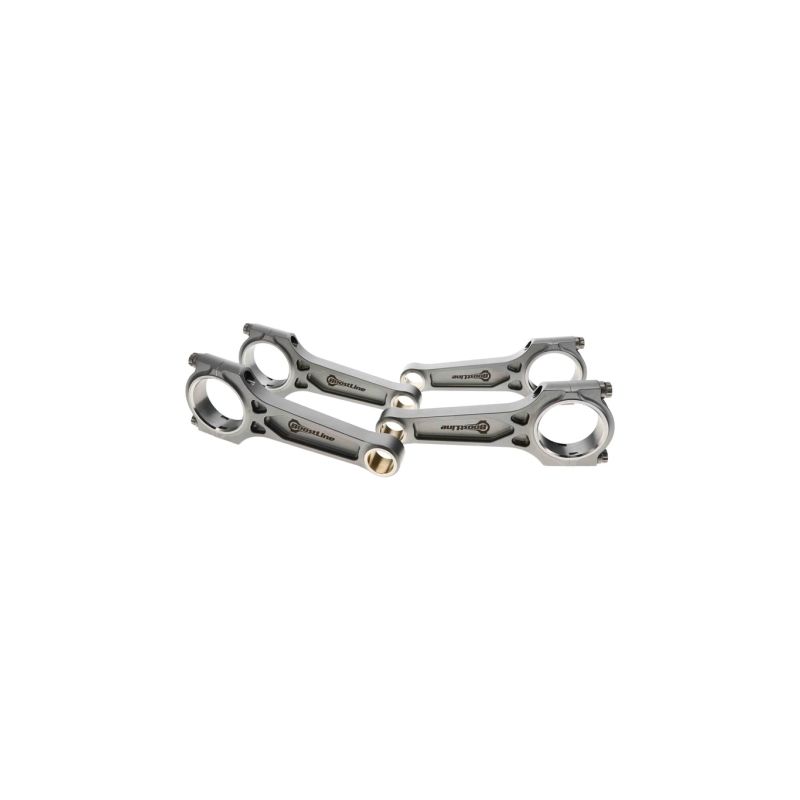

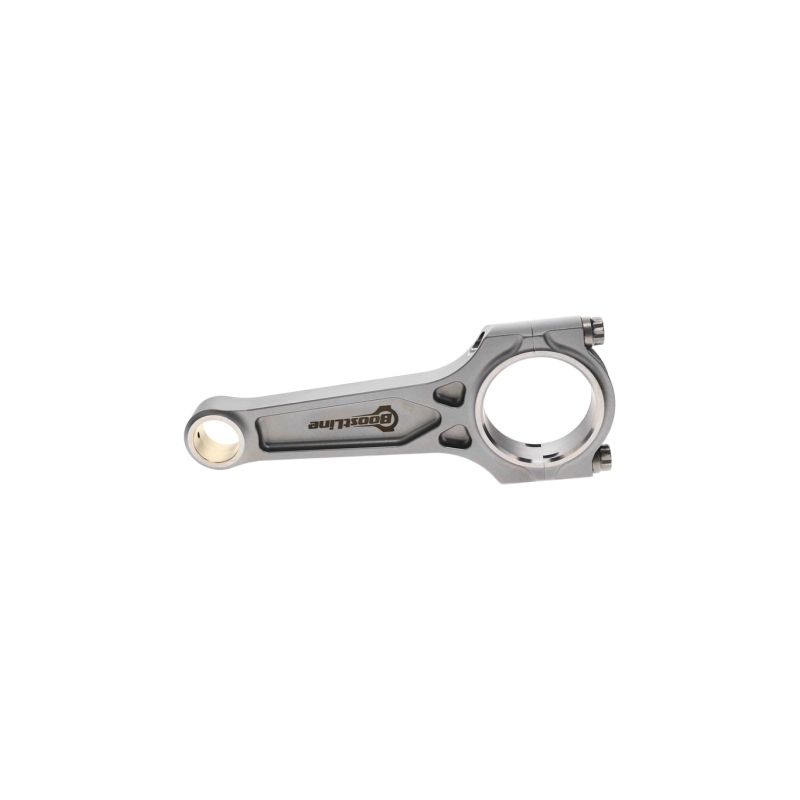

	I-3P-profiel: I-balk met drie bewerkingsvlakken van Boostline; de met eindige elementen berekende doorsnede biedt een toonaangevende stijfheid/gewicht-verhouding en een sterke knikweerstand, op maat van de veeleisendste K24-opbouwen, met name turbo-ombouwen.

Hoe kies je je drijfstangbouten?

	ARP 2000: de veelzijdige referentielegering, met een treksterkte rond 220.000 psi (1.517 MPa). Hier aangeboden in 3/8"-diameter dekt hij de overgrote meerderheid van K24-opbouwen, tot ongeveer 200 pk per cilinder, bij toerentallen tot 8.500 t/min. Het is de standaardkeuze om een sportieve K24 betrouwbaar te maken.
	ARP L19: een staal met zeer hoge sterkte (ong. 260.000 psi / 1.793 MPa), stijver, voorbehouden aan de zwaarst belaste K24's, tot ongeveer 250 pk per cilinder en de hoogste toerentallen. In 3/8"-diameter verbreedt hij duidelijk de veiligheidsmarge op zware opbouwen (corrosiegevoelig, vereist zorgvuldige opslag).
	ARP CA625+: een hoogwaardige, corrosiebestendige legering (ong. 260.000 psi / 1.793 MPa), voor de meest extreme K24's in belasting en toerental. In 3/8"-diameter biedt hij de maximale veiligheidsmarge van het gamma, zonder opslagbeperking.

Meting van de boutrek

Ontdek de ARP-rekmeter

De aangeboden merken

	ZRP biedt zijn I- en I-HD-profielen tegen de beste prijs/prestatieverhouding;
	Manley, een Amerikaanse referentie, biedt de H- en I-HD-profielen in 4340-staal.
	Boostline ontwerpt zijn I-3P-profiel met drie vlakken via structuuranalyse, voor een toonaangevende stijfheid/gewicht-verhouding.

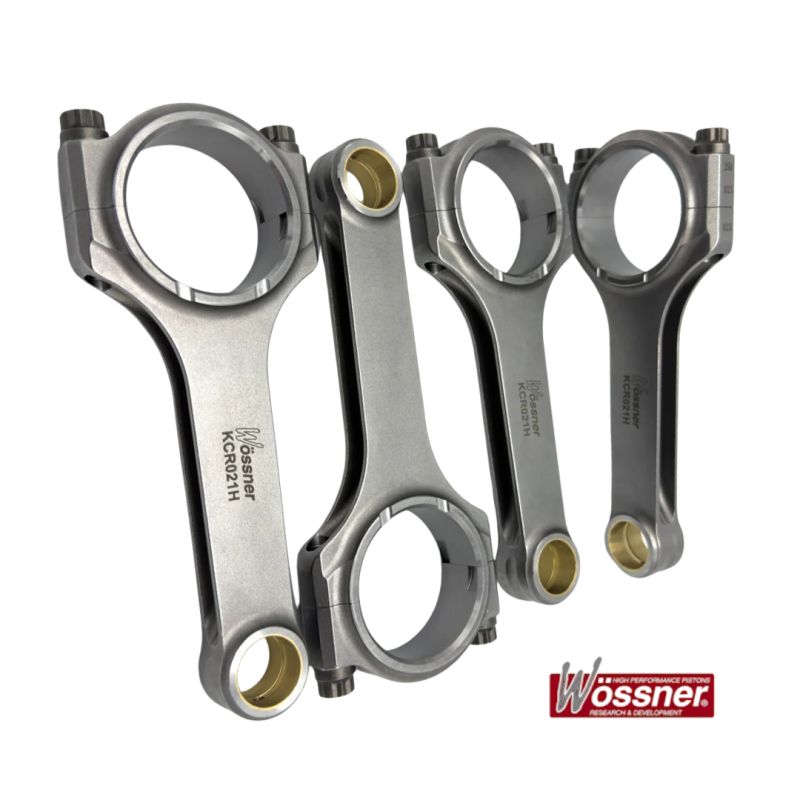

Wössner	Wössner, een gerenommeerde Europese fabrikant, biedt zijn geoptimaliseerde I-balk (A-Beam), compact en duurzaam.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit

Deze gesmede drijfstangen passen op de Honda- en Acura-modellen met de 2,4 L 16V i-VTEC K24 (152 mm hart-op-hart, pen 22 mm), waaronder de Acura TSX en de Honda Element naast de vermelde modellen:

OEM-referentie: 13210-PPA-000 (K24A); 13210-RZP-000 (K24Z) (set van 4 drijfstangen).

Waarom is dit de meest economische oplossing?

Een set gesmede drijfstangen kost onvergelijkbaar minder dan een gebroken motor: op een K24 opgevoerd in koppel of laaddruk neemt een standaarddrijfstang die breekt het blok, de krukas en vaak de cilinderkop mee. Door meteen gewicht-gepaarde gesmede drijfstangen te monteren, maakt u uw opbouw duurzaam betrouwbaar en bespaart u zich een volledige revisie, voor een verwaarloosbare meerkost tegenover de prijs van een nieuwe motor.
