BMW 3.5 S38B35 M30 Joint de culasse renforcé COMETIC M5, M5i, M6 BMW 3.5 S38B35 M30 Joint de culasse renforcé COMETIC M5, M5i, M6

Guarnizione di testata rinforzata BMW S63B44 N63B44

173,35 € (Tasse incl.)
231,13 € (Tasse incl.) -25%

Guarnizione di testata rinforzata Athena e Cometic, in O-Ring e MLX. Venduta singolarmente, due guarnizioni per il V8.

  • Marchi: Athena, Cometic
  • Motori: S63B44, N63B44
  • Alesaggi: da 90 a 90,5 mm
  • Spessori: da 0,81 a 1,10 mm
  • Sostituisce: 11 12 8 008 122, 11 12 7 567 765
330073R
2 disponibili in magazzino Francia
5 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori BMW interessati

Gli S63B44 e N63B44 di BMW sono motori V8 biturbo a benzina da 4,4 litri e 32 valvole. Equipaggiano le Serie 5 (F10, F11 e F07), Serie 6 (F06, F12 e F13), Serie 7 (F01-F04), X5 (E70, F15 e F85) e X6 (E71, E72, F16 e F86) della tabella seguente. La guarnizione si vende singolarmente: un V8 ne richiede due, una per testata.

La guarnizione di origine porta il codice 11 12 8 008 122, che sostituisce l'11 12 7 567 765 montato prima di ottobre 2015. Il suo spessore è di 0,75 mm; la misura di riparazione, 11 12 8 008 118, misura 1,05 mm, cioè 0,30 mm in più. BMW non ne pubblica né l'alesaggio né la costruzione. È dimensionata per la pressione di combustione di serie: quando questa sale, il serraggio cala, la testata si solleva e il liquido di raffreddamento raggiunge un cilindro.

Le guarnizioni testata rinforzate

La guarnizione di testata non crea da sola la tenuta: questa regge perché la viteria serra la testata contro il basamento. Oltre i 100 N/mm² di sollecitazione ammissibile, una guarnizione in composito si schiaccia per sempre, mentre l'acciaio inossidabile 301 della MLX ne sopporta 517 N/mm², 5 volte tanto, e riprende la forma a ogni combustione. L'O-Ring distribuisce diversamente i compiti: l'anello inox isola da solo la camera di combustione, il corpo della guarnizione chiude i circuiti di acqua e olio, e il basamento non richiede alcuna lavorazione.

Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in due costruzioni: O-Ring con anello inox e MLX con battuta di camera. Gli alesaggi della guarnizione vanno da 90 a 90,5 mm e gli spessori da 0,81 a 1,10 mm, quanto basta per regolare il rapporto di compressione senza toccare pistoni né testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente e per una sola bancata di cilindri: ne servono uno a destra e uno a sinistra.

Caratteristiche tecniche

Alesaggio guarnizione Spessore
OEM 0,75 mm
OEM 0,75 mm
Volume della guarnizione Tipo di guarnizione
OEM non specificata
OEM non specificata
Marca Codice
OEM 11 12 8 008 122 (S63B44)
OEM 11 12 7 567 765 (N63B44)
90 mm 0,81 mm 5,15 MLX Cometic C15475-032
90 mm 1,02 mm 6,49 MLX Cometic C15475-040
90,5 mm 1,10 mm 7,08 O-Ring Athena 330073R

Volume della guarnizione: lo spazio che la guarnizione lascia libero sopra ogni cilindro. Si somma alla camera di combustione e, più è grande, più il rapporto di compressione scende. Questi valori si confrontano solo tra guarnizioni con lo stesso alesaggio.

Preparazione e montaggio

Viteria Motori Coppia di serraggio
Viti testata di origine
11 12 7 607 557, M11 x 1,5 x 175
S63B44 non pubblicato dal costruttore
Viti testata di origine N63B44 non pubblicato dal costruttore

Prima del montaggio, controllate con un regolo la planarità di testata e basamento, e fateli rettificare se necessario. Non serve alcuna pasta sigillante: Athena e Cometic consegnano le guarnizioni già rivestite.

Prigionieri testata ARP BMW S63B44 →

Guida tecnica

Le due costruzioni proposte

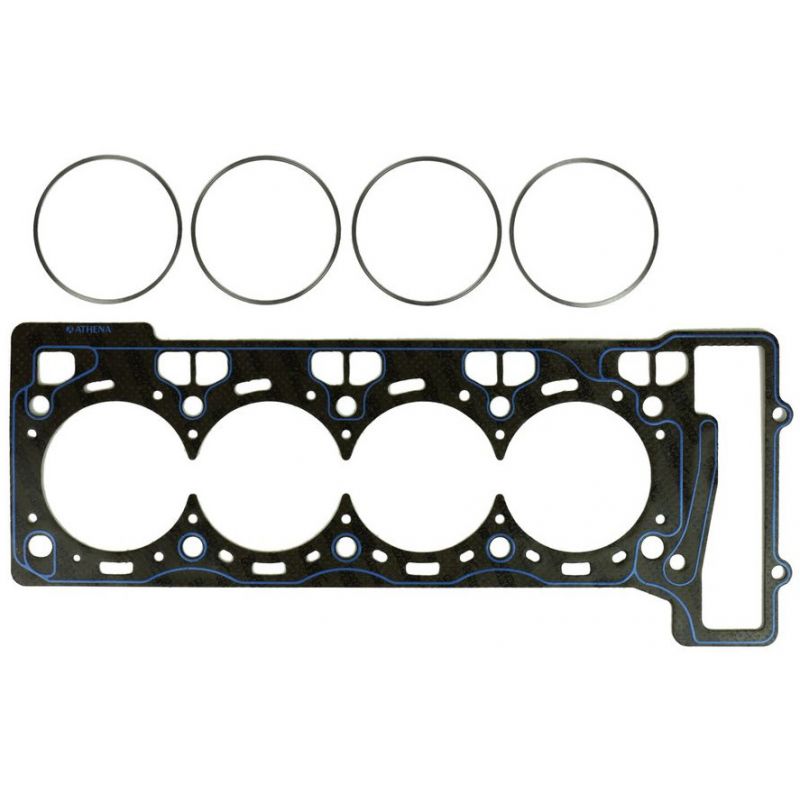

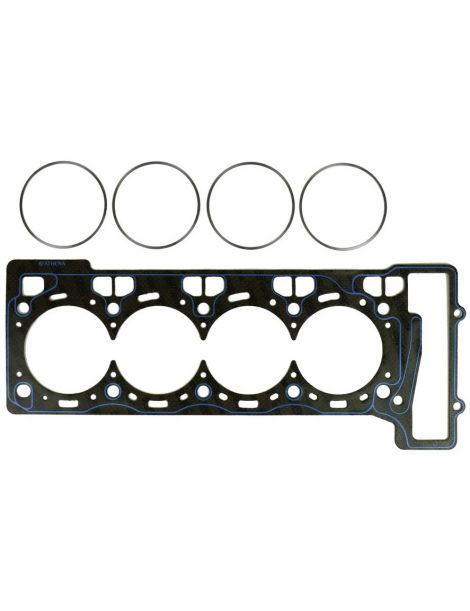

Guarnizione testata Athena O-Ring O-Ring / Cut Ring Athena
Una lamiera d'acciaio rivestita di fibra di aramide senza amianto, con un anello di compressione in acciaio inox incastonato attorno a ogni cilindro. L'anello concentra lo sforzo di serraggio su una fascia stretta, proprio dove si crea la tenuta, mentre un cordone di silicone protegge i passaggi di acqua e olio. Questa costruzione resiste alle pressioni più alte e si abbina a una testata preparata con filo di compressione.

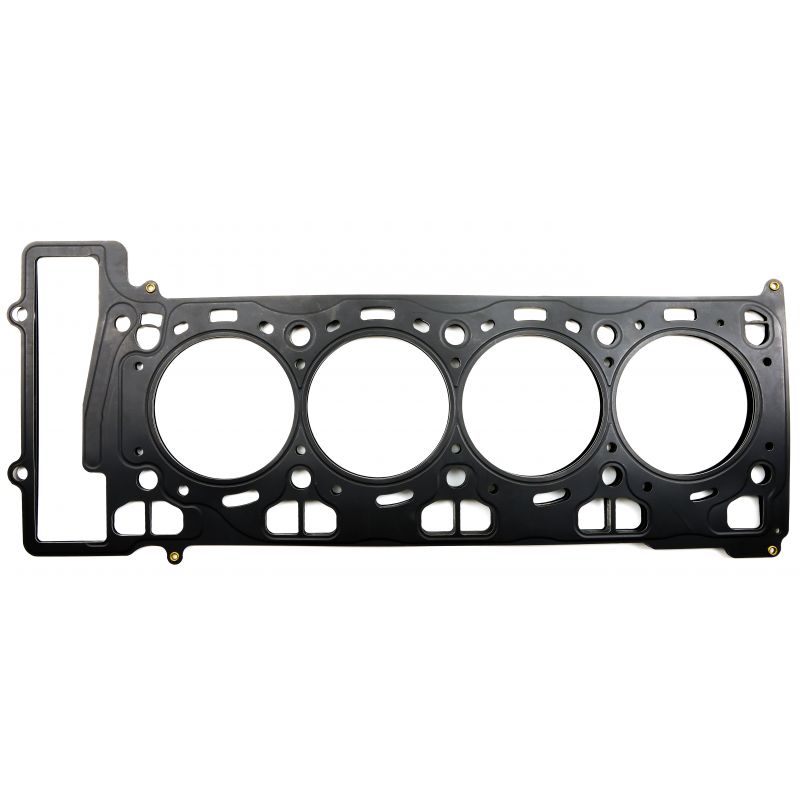

Guarnizione testata Cometic MLX MLX Cometic
Una pila di fogli d'acciaio inox imbutiti e rivettati, con un foglio centrale ripiegato che forma una battuta attorno alla camera di combustione, e un rivestimento ad alta temperatura. Il serraggio aumenta localmente senza accentuare la deformazione dell'alesaggio. È la più resistente tra le guarnizioni tutte in acciaio, da scegliere per le sovralimentazioni elevate, solo in 90 mm.

Scegliere alesaggio e spessore

L'alesaggio della guarnizione. L'O-Ring Athena esiste in 90,5 mm, l'MLX Cometic in 90 mm.

Lo spessore. La guarnizione di origine misura 0,75 mm. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.

Il vostro obiettivo Spessore da scegliere
Mantenere il rapporto di compressione di origine 0,81 mm, il valore più vicino agli 0,75 mm di origine
Testata spianata, recuperare l'altezza persa 0,81 mm + quanto è stato asportato
Preparazione sovralimentata, far scendere il rapporto Uno spessore superiore a 0,81 mm
Preparazione aspirata, far salire il rapporto Nessuno spessore inferiore a 0,81 mm è proposto

Poiché tutti gli spessori proposti superano di almeno 0,06 mm quello di origine, il rapporto di compressione cala leggermente. Misurate comunque con un comparatore di quanto i pistoni sporgono dal basamento: da questa quota dipende il gioco che resta tra pistone e testata.

I due marchi

Athena Con sede e stabilimento principale ad Alonte, in Veneto, Athena S.p.A. progetta guarnizioni e componenti per motori. Dispone inoltre di siti in Spagna, Stati Uniti, Brasile e India. Case automobilistiche montano le sue guarnizioni multistrato in primo equipaggiamento, e tutta la gamma competizione è disegnata e prodotta in Italia.
Cometic Fondata nel 1989 e con sede a Concord, nell'Ohio, Cometic Gasket, Inc. è un'azienda americana che progetta guarnizioni e soluzioni di tenuta per motori. Si è specializzata nella guarnizione su misura, con l'alesaggio e lo spessore desiderati, e produce tutto negli Stati Uniti con materiali americani.

Vantaggi rispetto alla guarnizione di origine

Criterio Guarnizione di origine 11 12 8 008 122 Guarnizioni rinforzate
Costruzione Non specificata dal costruttore Acciaio inox multistrato, oppure acciaio e fibra aramidica con anello inox
Alesaggio guarnizione non pubblicato dal costruttore da 90 a 90,5 mm
Spessori disponibili 0,75 mm, 1,05 mm in misura di riparazione da 0,81 a 1,10 mm, 3 valori
Regolazione del rapporto di compressione Nessuna Tramite lo spessore scelto
Tenuta alla sovrapressione Limitata alla potenza di serie Progettata per la sovralimentazione

Quando una guarnizione rinforzata diventa necessaria

  • Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
  • Cilindro rialesato oltre quanto copre l'alesaggio delle guarnizioni proposte (da 90 a 90,5 mm)
  • Ricerca di un rapporto di compressione più basso di quello di origine, con una guarnizione più spessa
  • Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
  • Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura

Compatibilità veicoli

Modello Codice motore Potenza Anni
X5 (E70) S63B44 555 e 563 CV 2009-2013
X6 (E71, E72) S63B44 555 e 563 CV 2008-2014
X5 (F15, F85) S63B44 575 CV 2014-2018
X6 (F16, F86) S63B44 575 CV 2014-2018
5 (F10) S63B44 560, 568, 575 e 600 CV 2011-2016
6 Coupé (F13) S63B44 560, 568, 575 e 600 CV 2012-2017
6 Cabriolet (F12) S63B44 560, 575 e 600 CV 2012-2018
6 Gran Coupé (F06) S63B44 560, 575 e 600 CV 2013-2018
5 (F10) N63B44 405, 408, 449 e 452 CV 2010-2016
5 Touring (F11) N63B44 408 e 449 CV 2010-2017
5 Gran Turismo (F07) N63B44 408 e 449 CV 2009-2017
6 Coupé (F13) N63B44 405, 408, 449 e 452 CV 2011-2017
6 Cabriolet (F12) N63B44 405, 407, 408, 449 e 452 CV 2010-2018
6 Gran Coupé (F06) N63B44 449 e 452 CV 2012-2018
7 (F01, F02, F03, F04) N63B44 405, 408, 449, 450 e 465 CV 2008-2015
X5 (E70) N63B44 405 e 408 CV 2009-2013
X5 (F15, F85) N63B44 449 e 452 CV 2013-2018
X6 (E71, E72) N63B44 408, 449 e 485 CV 2007-2014
X6 (F16, F86) N63B44 449 CV 2014-2018

Codice OEM: 11 12 8 008 122 (11 12 7 567 765 prima di ottobre 2015) in misura standard, 11 12 8 008 118 (11 12 7 567 764 prima di ottobre 2015) in misura di riparazione.

Importante: gli S63B44 della M5 F90, della M8, della X5 M F95 e della X6 M F96 montano un'altra guarnizione di testata di origine, codici 11 12 7 853 634 e 11 12 7 853 635. Questi veicoli non sono coperti dai codici di questa scheda.

Perché passare a una guarnizione rinforzata?

Dove la guarnizione di origine arriva al limite, quella rinforzata continua a tenere: con una pressione di combustione maggiore conserva la sua forma invece di schiacciarsi.

Con un turbo più grande, una pressione di sovralimentazione più alta o un rapporto di compressione modificato, la potenza sale e la guarnizione di testata diventa l'anello debole della parte alta del motore. Una guarnizione rinforzata non è allora un lusso: evita la perdita e lo smontaggio della testata che ne segue.
