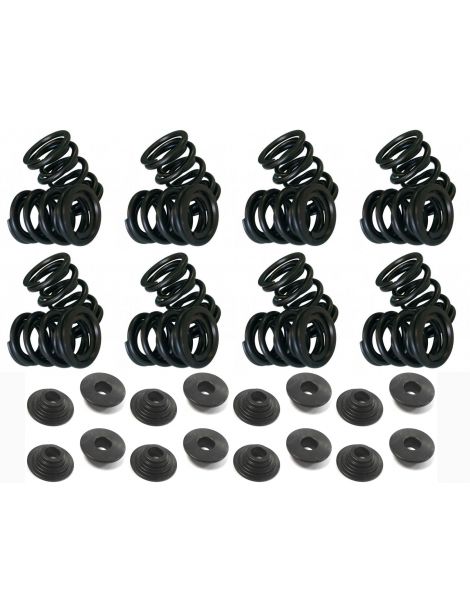

Kit molle valvola rinforzate RENAULT F7P F7R
Kit di 16 molle valvola rinforzate per i motori Renault a 16 valvole F7P e F7R.
- Marche: CATCAMS
- Motori: F7P 700, F7P 704, F7P 722, F7R 700, F7R 710, F7R 714
- Molle: doppie
- Contenuto: molle e piattelli superiori
I motori Renault a 16 valvole F7P e F7R
La famiglia F7P, un 1.8 16V da 1764 cm³, e la F7R, un 2.0 16V da 1998 cm³, equipaggiano la Renault 19 1.8 16V, la Clio 1 1.8 16V, la Clio Williams e la Mégane 1 2.0 16V. Il kit contiene 16 molle doppie, una per valvola.
Si sostituiscono le molle e i piattelli superiori; il kit non comprende piattelli inferiori e i semiconi originali restano al loro posto.
Kit molle valvola rinforzate CATCAMS
Dopo ogni apertura la molla riporta la valvola sulla sua sede e la tiene aderente alla camma. Più il motore gira veloce, più la valvola e i suoi appoggi sono difficili da seguire: una molla troppo debole lascia rimbalzare la valvola, è lo sfarfallamento delle valvole, primo limite di un motore elaborato.

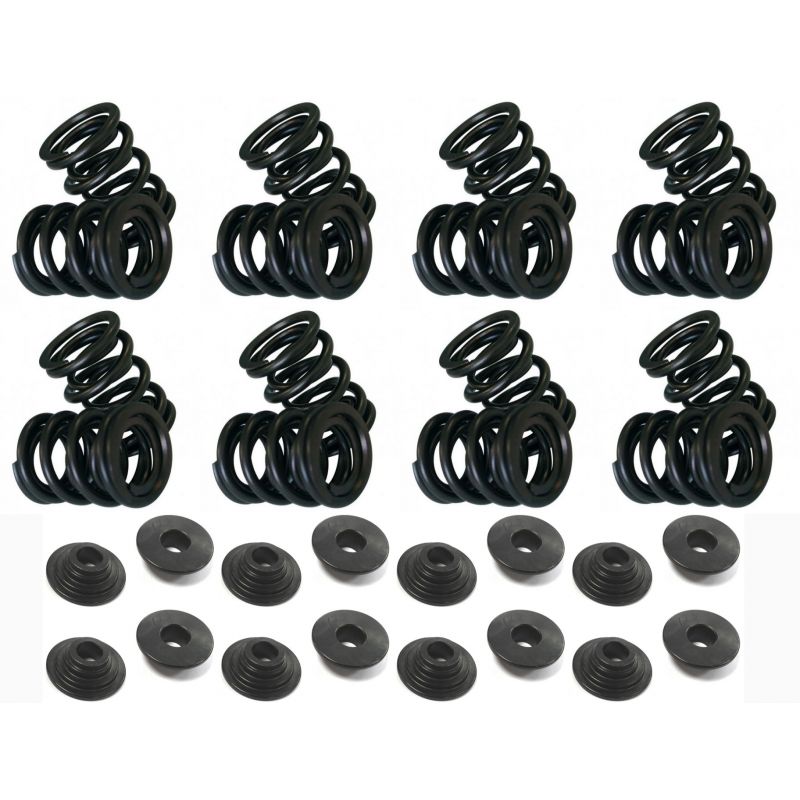

Il kit CATCAMS riunisce 16 molle doppie PAC-D92009 e 16 piattelli superiori 99337, uno di ciascun tipo per valvola. Ogni molla doppia dà 324 N alla sede a 33,5 mm e 922 N a 12,5 mm di alzata.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D92009*16+99337*16 | CATCAMS | Doppie | Est. 28,6 / 21,3 mm | 324 N a 33,5 mm | 922 N a 12,5 mm | 16 molle, 16 piattelli superiori |
Montaggio dei kit molle
| Componente | Origine Renault | Kit molle rinforzate |
|---|---|---|
| Molla | Specifico del kit: PAC-D92009 (CATCAMS) | |
| Piattello superiore | Specifico del kit: 99337 (CATCAMS) | |
| Piattello inferiore | Non compreso nel kit | |
| Semiconi | Originali conservati |
Il kit comprende 16 molle doppie PAC-D92009, ciascuna formata da una molla esterna PAC-E92009 e da una molla interna PAC-I92009, e 16 piattelli superiori 99337. Non comprende piattelli inferiori; i semiconi originali sono conservati.
L'altezza installata è lo spazio tra piattello inferiore e superiore misurato a valvola chiusa; ogni carico vale solo alla quota riportata di fianco. Se la spianatura della testata o la rettifica delle sedi allunga lo spazio, il carico cala di tanti newton quanti ne indica la rigidità della molla per ogni millimetro guadagnato. Verificate la quota su tutte le 16 valvole dopo la lavorazione.
| Motori | Altezza di montaggio | Carico alla sede a questa altezza | Carico in alzata |
|---|---|---|---|
| F7P, F7R | 33,5 mm | 324 N | 922 N a 12,5 mm |
Guida tecnica
Le marche proposte
| Cat Cams N.V. (CATCAMS) è un'azienda belga che disegna alberi a camme da gara venduti nel mondo intero. La rettificatrice numerica lavora anche camme inclinate, e ogni molla è sviluppata con questi alberi, alcuni dei quali hanno gareggiato nel BTCC e nella 24 Ore di Le Mans. |
Come scegliere
Una molla più dura trattiene la valvola contro la camma quando il motore sale di regime: albero più spinto, limitatore più alto o preparazione più estrema diventano possibili senza sfarfallamento della valvola. CATCAMS non comunica né la rigidità né l'alzata massima del kit: fate verificare che l'alzata del vostro albero resti compatibile prima di ordinare.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il kit è disponibile con un solo carico: 324 N alla sede a 33,5 mm e 922 N a 12,5 mm di alzata. Per valutarlo, mettete sulla bilancia ciò che solleva il vostro albero, i giri che puntate a raggiungere e l'impiego del motore, strada, pista, rally o un uso misto. Un carico superiore al necessario affatica camme e punterie senza far seguire meglio la camma, mentre un carico scarso lascia sfarfallare le valvole. |
| Molla singola o doppia | Questo kit impiega una molla doppia per valvola: la molla esterna PAC-E92009 avvolge la molla interna PAC-I92009 e il piattello superiore 99337 completa ogni gruppo. Le due molle lavorano insieme: i loro carichi si sommano sulla stessa valvola. I carichi in tabella valgono per le due molle insieme. |
Quando le molle rinforzate diventano necessarie
- Albero a camme con più alzata o durata di quello di serie
- Limitatore alzato dopo un'elaborazione del motore
- Testata rifatta per un uso in pista o in rally
- Molle affaticate dai molti chilometri percorsi
- Valvole che sfarfallano in prossimità del limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Renault 19 | F7P 700 / F7P 704 | 137 / 135 CV | 1989-1996 |
| Renault Clio 1 | F7P 722 | 135 CV | 1991-1996 |
| Renault Clio Williams | F7R 700 | 147 CV | 1994-1998 |
| Renault Mégane 1 | F7R 710 / F7R 714 | 147 CV | 1996-2003 |
Prodotti correlati
A testata smontata, controllate anche guide e valvole, lato aspirazione e lato scarico: una molla rinforzata rende al meglio su una testata sana e su una distribuzione in ordine.
| Valvole di scarico Renault Clio Williams F7R → |
| Valvole di aspirazione Renault Clio Williams F7R → |
-
