Bronzine di biella trimetallo ACL BMW MINI B48A20 B48B20 Bronzine di biella trimetallo ACL BMW MINI B48A20 B48B20 Bronzine di biella trimetallo ACL BMW MINI B48A20 B48B20 Bronzine di biella trimetallo ACL BMW MINI B48A20 B48B20

Bronzine di biella trimetallo ACL BMW MINI B48A20 B48B20

130,59 € (Tasse incl.)
145,10 € (Tasse incl.) -10%

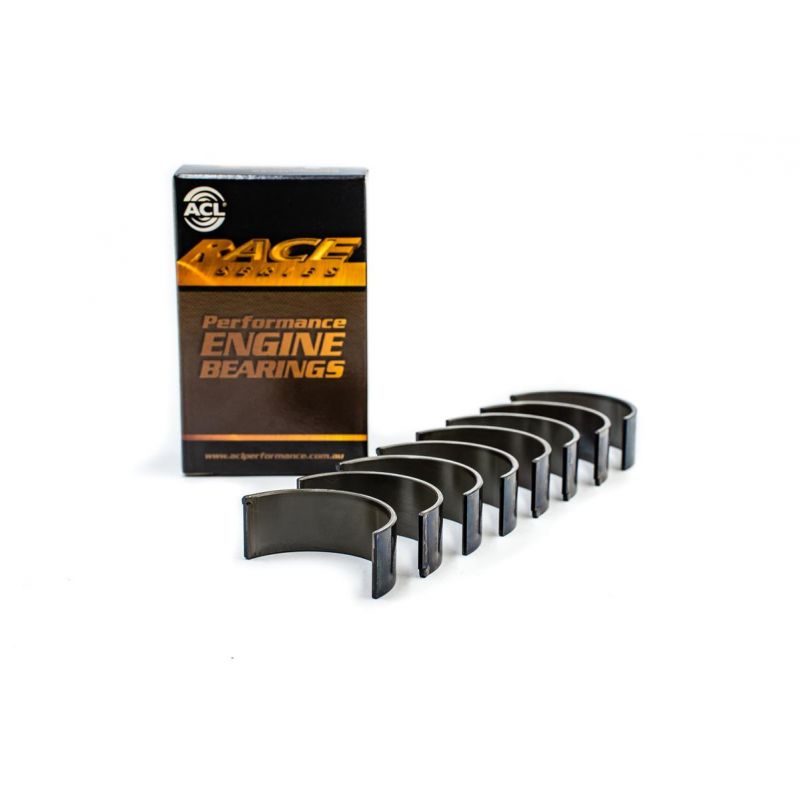

Kit di 8 semicuscinetti di biella trimetallo per BMW e MINI 2.0 turbo B48.

  • Marchio e trattamento: ACL Race
  • Compatibilità: BMW dalla Serie 1 alla Serie 7, da X1 a X4, Z4; MINI Cooper S, John Cooper Works
  • Codici motore: B48A20, B48B20
  • Misure disponibili: da standard a +0.25 mm, versione a gioco maggiorato (HX)
4B1510H-STD
15 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il quattro cilindri BMW B48

Montato sulle MINI Cooper S e John Cooper Works e su un'ampia gamma di BMW, dalla Serie 1 alla Serie 7 fino a X1, X2, X3, X4 e Z4, il B48 è un quattro cilindri in linea turbo di 1 998 cm³, con alesaggio di 82 mm, corsa di 94.6 mm, doppio albero a camme in testa e 16 valvole. Esiste in due versioni, B48A20 e B48B20, che condividono lo stesso diametro del perno di biella: un solo kit di bronzine copre tutta la famiglia.

In origine BMW monta su questo motore bronzine di biella di serie (codici 11 24 7 620 969 e 11 24 7 620 970). Sono bronzine dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 8 semibronzine, ossia 4 coppie.

Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL
Ø perno di biella 49.975 / 49.992 mm
Ø sede 53.600 / 53.619 mm
Larghezza 19.55 mm
Riferimento OEM
Cod. 11 24 7 620 969
e 11 24 7 620 970
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
4B1510H-STD ACL Race - Senza trattamento Standard 1.793
4B1510HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.780
4B1510H-.025 ACL Race - Senza trattamento +0.025 1.806
4B1510H-.25 ACL Race - Senza trattamento +0.25 1.918

Gioco di funzionamento

Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.

A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.

Misura / versioneQuando sceglierlaACL Race Series
Standard (STD) Perno di serie, non rettificato da 0.053 a 0.063 mm
Gioco maggiorato (HX) Gioco più ampio: alto flusso d'olio, alto regime da 0.078 a 0.088 mm
+0.025 mm Perno lucidato da 0.053 a 0.063 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.053 a 0.063 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Guida tecnica

Le bronzine di biella ACL qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.

Il marchio

ACL Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo.

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al quattro cilindri B48 (B48A20 e B48B20) delle seguenti BMW e MINI:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 1 (F20) 120 i / 125 i B48B20 184–224 CV 2016–2019
BMW Serie 1 (F21) 120 i / 125 i B48B20 184–224 CV 2015–2019
BMW Serie 1 (F52) 120 i B48A20 192 CV dal 2018
BMW Serie 1 (F40) M 135 i xDrive B48A20 306 CV dal 2019
BMW Serie 2 Active Tourer (F45) 220 i / 220 i Flex / 225 i / 225 i xDrive B48A20 163–231 CV 2013–2021
BMW Serie 2 Coupé (F22, F87) 220 i / 225 i / 230 i B48B20 184–252 CV 2015–2021
BMW Serie 2 Cabrio (F23) 220 i / 225 i / 230 i / 230 i xDrive B48B20 184–252 CV 2015–2021
BMW Serie 2 Gran Tourer (F46) 220 i B48A20 163–192 CV dal 2015
BMW Serie 3 (F30, F80) 320 i / 320 i xDrive / 330 e / 330 i / 330 i xDrive B48B20 184–252 CV 2015–2018
BMW Serie 3 (G20, G80, G28) 320 i / 320 i xDrive / 330 i / 330 i xDrive B48B20 184–258 CV dal 2018
BMW Serie 3 Gran Turismo (F34) 320 i / 320 i xDrive / 330 i / 330 i xDrive B48B20 163–252 CV dal 2016
BMW Serie 3 Touring (F31) 320 i / 320 i xDrive / 330 i / 330 i xDrive B48B20 184–252 CV 2015–2019
BMW Serie 4 Coupé (F32, F82) 420 i / 420 i xDrive / 425 i / 430 i / 430 i xDrive B48B20 163–252 CV 2016–2020
BMW Serie 4 Cabrio (F33, F83) 420 i / 425 i / 430 i / 430 i xDrive B48B20 163–252 CV 2016–2020
BMW Serie 4 Gran Coupe (F36) 420 i / 420 i xDrive / 425 i / 430 i / 430 i xDrive B48B20 163–252 CV 2016–2021
BMW Serie 5 (G30, F90) 520 i / 530 e Plug-in Hybrid / 530 e Plug-in-Hybrid xDrive / 530 i / 530 i xDrive B48B20 163–252 CV dal 2016
BMW Serie 5 Touring (G31) 520 i / 530 i / 530 i xDrive B48B20 163–252 CV 2017–2020
BMW Serie 6 Gran Turismo (G32) 630 i B48B20 258 CV 2017–2020
BMW Serie 7 (G11, G12) 730 i, Li / 740 Le xDrive / 740 e, Le B48B20 258–326 CV 2015–2022
BMW X1 (F48) sDrive 20 i / xDrive 20 i / xDrive 25 i B48A20 192–231 CV 2015–2022
BMW X2 (F39) M35 i / sDrive 20 i / xDrive 20 i B48A20 192–306 CV 2017–2023
BMW X3 (G01, F97, G08) sDrive 20 i / xDrive 20 i / xDrive 30 e Plug-in-Hybrid / xDrive 30 i B48B20 184–292 CV dal 2017
BMW X4 (G02, F98) xDrive 20 i / xDrive 30 i B48B20 184–252 CV dal 2018
BMW Z4 Roadster (G29) sDrive 20 i / sDrive 30 i B48B20 163–258 CV dal 2018
MINI MINI (F55) Cooper S / Cooper S JCW B48A20 163–211 CV dal 2013
MINI MINI (F56) Cooper S / Cooper S JCW / John Cooper Works B48A20 163–231 CV dal 2013
MINI MINI Clubman (F54) Cooper S / Cooper S ALL4 / Cooper S JCW / Cooper S JCW ALL4 / John Cooper Works B48A20 163–306 CV dal 2014
MINI MINI Countryman (F60) Cooper S / Cooper S ALL4 / John Cooper Works ALL4 B48A20 163–306 CV dal 2016
MINI MINI Cabrio (F57) Cooper S / Cooper S JCW / John Cooper Works B48A20 163–231 CV dal 2014

Perché sostituire le bronzine

Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
