Kit molle valvola rinforzate VAG 1.8 16V KR 2.0 16V 9A ABF
Kit di 16 molle valvola rinforzate per VAG 1.8 16V KR e 2.0 16V 9A ABF.
- Marca: SUPERTECH
- Motori: KR, 9A, ABF
- Molle: doppie
- Contenuto: molle, piattelli superiori e inferiori
Motori VAG interessati
Questo kit è destinato ai quattro cilindri VAG a 16 valvole della famiglia 1,8 e 2,0 litri: l'1,8 litri con codice KR e i 2,0 litri con codici 9A e ABF. Si trovano sotto il cofano di Golf II GTI 16S e Golf III GTI, Corrado, Scirocco II e Seat Ibiza 6K 2.0 16V.
Sul montaggio originale del motore ABF, ogni valvola è richiusa da una molla doppia: molla esterna 078 109 623 A e molla interna 078 109 633 A, appoggiate su un piattello inferiore 056 109 629 A e coperte da un piattello superiore 021 109 641 C (027 109 641 sulle prime serie).
Kit molle valvola rinforzate SUPERTECH
La molla richiude la valvola sulla sede e poi la richiama verso la camma. Con poco carico agli alti regimi la valvola si stacca dal profilo, rimbalza e può colpire il pistone, fenomeno detto sfarfallamento delle valvole.
Ogni molla originale cede il posto a una molla doppia SUPERTECH e a un piattello in titanio, più leggero del 40 % di uno in acciaio secondo FERREA.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-V2093-4-16S | SUPERTECH | Doppie 82 lbs | Est. 30,4 / 23,2 mm Int. 21,9 / 16,5 mm |
365 N a 31,7 mm | 996 N a 11,5 mm | 13,0 mm | 16 molle, 16 piattelli superiori in titanio, 16 piattelli inferiori |
Montaggio dei kit molle
| Componente | Originale VAG | Kit molle rinforzate |
|---|---|---|
| Molla | 078 109 623 A (esterna) e 078 109 633 A (interna), doppia (ABF) | Specifico del kit |
| Piattello superiore | 021 109 641 C (ABF, da ZD205 760) / 027 109 641 (ABF, fino a ZD205 759) | Specifico del kit: RET-027 |
| Piattello inferiore | 056 109 629 A (ABF) | Specifico del kit: SEAT-V2093-16 |
| Semiconi | Originale mantenuto |

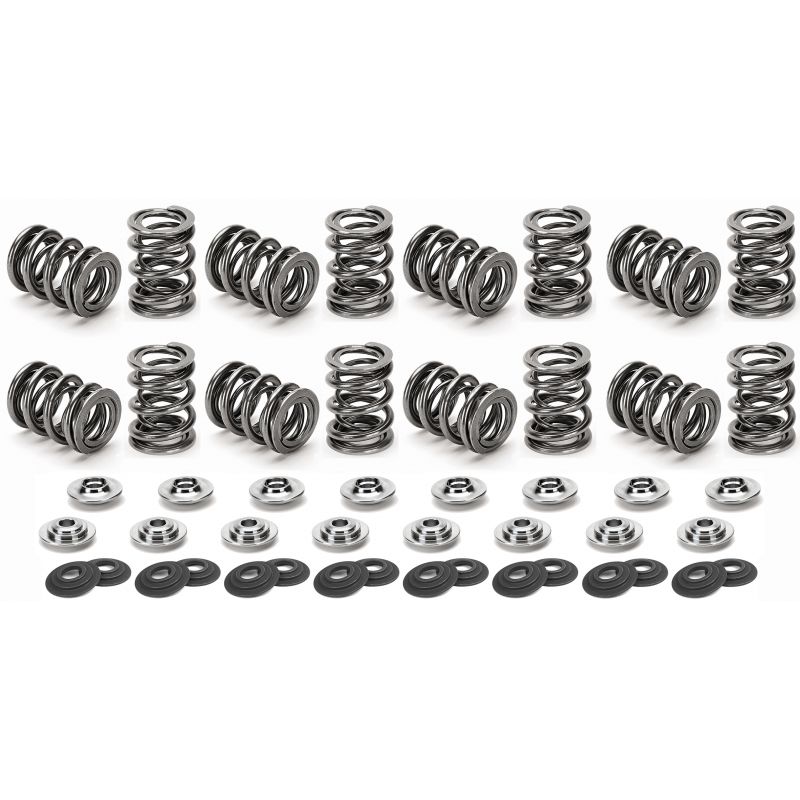

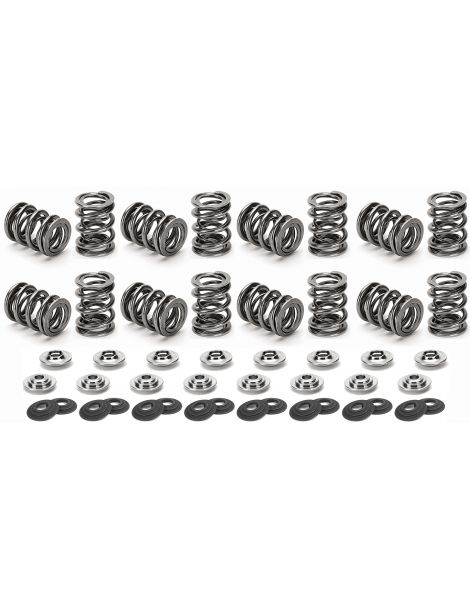

Il kit SUPERTECH riunisce 16 molle doppie SPR-V2093/4, 16 piattelli superiori in titanio RET-027 per stelo da 7 mm a un canalino e 16 piattelli inferiori SEAT-V2093-16; i semiconi originali vengono mantenuti.
Per altezza di montaggio si intende lo spazio tra il piattello inferiore e quello superiore, a valvola chiusa. SUPERTECH fissa il carico alla sede a una quota precisa, qui 31,7 mm. Se la quota cresce, ad esempio rettificando le sedi delle valvole, per ogni millimetro guadagnato il carico cala quanto indica il valore di rigidità della molla, espresso in N/mm.
| SUPERTECH | |
|---|---|
| Altezza di montaggio | 31,7 mm |
| Carico alla sede a questa altezza | 365 N |
Guida tecnica
Le marche proposte
| SUPERTECH è un'azienda californiana di San Jose che da oltre trent'anni progetta pezzi per la distribuzione destinati alle gare. Le molle sono avvolte in filo cromo-silicio-vanadio e i piattelli in titanio escono da lavorazioni a controllo numerico, per un accoppiamento preciso. |
Come scegliere
Con un kit rinforzato installato, la valvola rimane premuta contro il profilo della camma mentre i giri salgono: si può spostare più in alto la zona rossa, passare a un albero a camme più vivace o aggiungere un turbo senza far sfarfallare le valvole. Basta tenere l'alzata dell'albero sempre sotto quella del kit, cioè 13,0 mm su questo codice.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il valore 82 lbs corrisponde a 365 N di carico alla sede, espressi in libbre. Per decidere, confrontate l'alzata del vostro albero, il regime che puntate a raggiungere e la pressione di un eventuale turbo: più questi valori crescono, più carico serve, entro l'alzata massima del kit. Il kit offre 996 N a 11,5 mm di alzata e un'alzata massima di 13,0 mm. Non prendetene più del necessario, perché una molla troppo dura affatica le camme e le punterie. Per un valore preciso, contattateci prima del montaggio. |
| Molla singola o doppia | Singola: una sola molla per valvola, come all'origine. Doppia: due molle sovrapposte che si ripartiscono lo sforzo e frenano le rispettive oscillazioni. Il kit di questa scheda è a molle doppie: ogni valvola riceve una molla esterna e una interna. |
Quando le molle rinforzate diventano necessarie
- Albero a camme la cui alzata aumenta in modo netto
- Zona rossa che si vuole spostare più in alto
- Turbo o compressore aggiunto al motore originale
- Testata revisionata per la pista, il drift o il rally
- Valvole che sfarfallano o molle affaticate agli alti regimi
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| VW Golf II GTI 16S | KR | 136 / 139 cv | 1986-1990 |
| VW Corrado 1.8 16V | KR | 136 cv | 1989-1992 |
| VW Scirocco II 1.8 16V | KR | 139 cv | 1985-1989 |
| VW Corrado 2.0 16V | 9A | 136 cv | 1991-1995 |
| VW Golf III GTI | ABF | 150 cv | 1992-1997 |
| Seat Ibiza 6K 2.0 16V | ABF | 150 cv | 1996-1999 |
Codice OEM (molla valvola): 078 109 623 A (molla esterna) e 078 109 633 A (molla interna), motore ABF
Pensa anche alle valvole
Con la testata aperta per sostituire le molle, conviene approfittarne per rinnovare anche le valvole, tanto in aspirazione quanto allo scarico. Ecco quelle adatte a questi motori:
| Valvole di aspirazione VAG KR 9A ABF → |
| Valvole di scarico VAG KR 9A ABF → |
-
